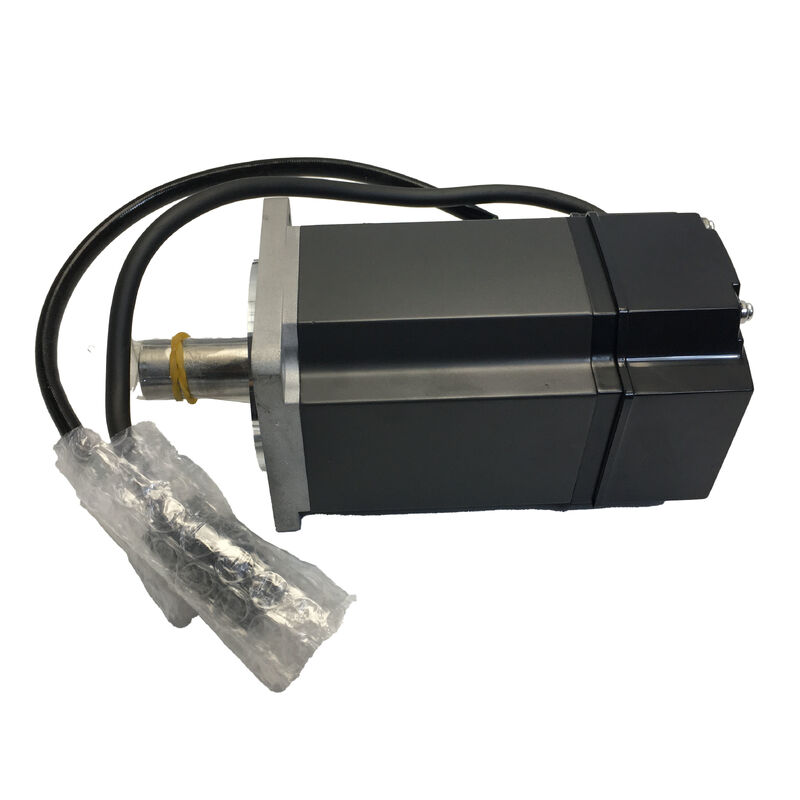

Κινητήρας AC Servo Mitsubishi Electric HC-KFE73BK

750W | Ονομαστική ροπή 2,4 Nm | 3000 σ.α.λ. | Ηλεκτρομαγνητικό φρένο μη διέγερσης | Άξονας με κλειδί | Φλάντζα 80×80mm | Συμβατό με MR-E-70A | Σώμα IP55 | Καταργημένο

Ο Μεγαλύτερος Κινητήρας στην Οικογένεια HC-KFE — Με Όλα τα Χαρακτηριστικά Ασφαλείας

Αναβαθμιστείτε από την κατηγορία 400W σε 750W εντός του οικοσυστήματος MELSERVO MR-E και θα βρεθείτε στον HC-KFE73BK: την κορυφή της σειράς HC-KFE, συνδυάζοντας την υψηλότερη ισχύ εξόδου που υποστηρίζει η πλατφόρμα ενισχυτή MR-E με ενσωματωμένο ηλεκτρομαγνητικό φρένο για ασφάλεια θέσης σε περίπτωση διακοπής ρεύματος και άξονα με κλειδί για αξιόπιστη μετάδοση θετικής ροπής. Είναι η πλήρως εξοπλισμένη παραλλαγή στην κατηγορία της σειράς του — φρένο, κλειδί και μέγιστη ονομαστική ισχύς σε μία διάταξη κινητήρα.

Ο HC-KFE73BK καταλαμβάνει μια συγκεκριμένη και καλά καθορισμένη θέση εφαρμογής: άξονες γενικής χρήσης servo που απαιτούν μεγαλύτερη συνεχή ροπή και μηχανική έξοδο από ό,τι μπορεί να προσφέρει η κατηγορία 400W, διατηρώντας παράλληλα το σύστημα κίνησης στον οικονομικό ενισχυτή MR-E που βασίζεται σε εντολές παλμών, αντί να αναβαθμιστεί σε πλατφόρμες MR-J2S ή MR-J3. Το φρένο 24VDC με ελατήριο διασφαλίζει ότι ο άξονας παραμένει σταθερός όταν το servo απενεργοποιείται — μια απαίτηση που ο τυπικός HC-KFE73 χωρίς φρένο δεν μπορεί να καλύψει.

Τεχνικές Προδιαγραφές

Τρία Διακριτικά Χαρακτηριστικά — Τι Προσφέρει Πραγματικά το BK

Ο κωδικός προϊόντος HC-KFE73BK κωδικοποιεί τρεις ουσιαστικές αποφάσεις που έχουν άμεσες μηχανικές συνέπειες για την εφαρμογή.

Το 73 — Έξοδος 750W στο όριο του MR-E. Η οικογένεια HC-KFE κυμαίνεται από 100W (HC-KFE13) έως 200W, 400W και έως 750W. Ο σχεδιαστής 73 τοποθετεί αυτόν τον κινητήρα στο όριο αυτού που μπορεί να οδηγήσει ο ενισχυτής MR-E. Σε συνδυασμό με τον MR-E-70A, το σύστημα παρέχει 2,4 Nm συνεχώς — σχεδόν διπλάσιο από τα 1,3 Nm που είναι διαθέσιμα από τον HC-KFE43B 400W. Για άξονες όπου ο κινητήρας 400W λειτουργούσε κοντά στην ονομαστική ένταση σε κανονική λειτουργία, ή όπου η ανάλυση ροπής φορτίου έδειξε ανεπαρκή περιθώριο, η κατηγορία 750W είναι το φυσικό επόμενο βήμα χωρίς αλλαγή της αρχιτεκτονικής της πλατφόρμας του ενισχυτή.

Το B — ηλεκτρομαγνητικό φρένο μη διέγερσης. Ένα φρένο με ελατήριο είναι ενσωματωμένο στο πίσω μέρος του περιβλήματος του κινητήρα. Όταν αφαιρεθεί το 24VDC — είτε μέσω ελεγχόμενης διακοπής λειτουργίας, έκτακτης ανάγκης, είτε διακοπής ρεύματος — το ελατήριο ενεργοποιεί αμέσως το φρένο, κλειδώνοντας τον άξονα χωρίς να απαιτείται σήμα από τον ελεγκτή. Αυτή η αρχή ασφαλείας σε περίπτωση βλάβης είναι το καθοριστικό χαρακτηριστικό που διαφοροποιεί τον HC-KFE73BK από τον τυπικό HC-KFE73K. Δεν απαιτείται ρεύμα, σήμα ελεγκτή ή εξωτερική ενέργεια ρελέ για να ενεργοποιηθεί το φρένο.

Το K — άξονας με κλειδί. Στα 750W, η θετική σύζευξη δεν είναι προαιρετική για τις περισσότερες εφαρμογές. Ένα κλειδί παρέχει μηχανική ασφάλιση μεταξύ του άξονα και του κινούμενου εξαρτήματος — είτε είναι κόμβος σύζευξης, τροχαλία ή γρανάζι — που αποτρέπει τη σχετική περιστροφή μεταξύ των δύο, ανεξάρτητα από το αν η εφαρμογή παρεμβολής διατηρείται με την πάροδο του χρόνου και τις κυκλικές μεταβολές της θερμοκρασίας. Ο κινητήρας παραδίδεται με το κλειδί. Η διάσταση του κλειδιού ακολουθεί τα πρότυπα JIS που αντιστοιχούν στο μέγεθος άξονα των 750W.

Η Φλάντζα 80×80mm: Ένα Βήμα Πάνω από την Κατηγορία 400W

Ο HC-KFE73BK τοποθετείται σε τετράγωνη φλάντζα 80×80mm — ένα πλήρες μέγεθος μεγαλύτερο από τη φλάντζα 60×60mm του HC-KFE43BK 400W. Αυτή η αλλαγή μεγέθους έχει άμεση επίπτωση στις εγκαταστάσεις που αναβαθμίζονται: μηχανές σχεδιασμένες γύρω από την μικρότερη κατηγορία φλάντζας 60×60mm δεν μπορούν να δεχτούν τον κινητήρα 80×80mm χωρίς τροποποιήσεις στην πλάκα στήριξης του κινητήρα. Το μοτίβο των οπών για τις βίδες και η διάμετρος του δακτυλίου εγγραφής της φλάντζας αλλάζουν σε αυτό το όριο μεγέθους.

Ωστόσο, εντός της κατηγορίας 80×80mm, ο HC-KFE73BK μοιράζεται το αποτύπωμα της φλάντζας του με τον HC-KFS73BK (το αντίστοιχο MR-J2S) και με κινητήρες 750W τρέχουσας γενιάς όπως ο HG-KR73BK. Αυτό σημαίνει ότι μια πλάκα στήριξης μηχανής σχεδιασμένη για οποιονδήποτε κινητήρα MELSERVO 750W 80×80mm είναι μηχανικά συμβατή με τον HC-KFE73BK. Η προεξοχή του άξονα και οι αξονικές διαστάσεις του σώματος πρέπει να ελέγχονται έναντι της συγκεκριμένης εφαρμογής, ιδιαίτερα για την παραλλαγή με φρένο λόγω του εκτεταμένου πίσω περιβλήματός του, αλλά η όψη της φλάντζας παραμένει η σταθερή αναφορά.

Περιθώριο Ροπής: Τι Σημαίνει στην Πράξη η Μέγιστη Ροπή 7,2 Nm

Η ονομαστική ροπή 2,4 Nm του HC-KFE73BK είναι ο αριθμός με τον οποίο γίνεται ο υπολογισμός συνεχούς φορτίου. Η μέγιστη ροπή 7,2 Nm — τριπλάσια της ονομαστικής — είναι διαθέσιμη για τις παροδικές απαιτήσεις των φάσεων επιτάχυνσης και τις σύντομες υπερφορτώσεις κατά τις εργασίες κοπής ή σύσφιξης.

Αυτή η διαφορά 4,8 Nm μεταξύ ονομαστικής και μέγιστης ροπής είναι το απόθεμα επιτάχυνσης του άξονα. Σε έναν οριζόντιο άξονα με σφαιρικό κοχλία και τυπικούς λόγους αδράνειας φορτίου, η πλήρης μέγιστη ροπή 7,2 Nm μεταφράζεται σε ρυθμούς επιτάχυνσης που μειώνουν σημαντικά τους χρόνους κίνησης από σημείο σε σημείο σε σύγκριση με τη λειτουργία του άξονα μόνο με την ονομαστική ροπή. Το αν το ηλεκτρονικό όριο ρεύματος του ενισχυτή θα διατηρήσει το μέγιστο ρεύμα που απαιτείται για την παραγωγή 7,2 Nm συνεχώς καθ' όλη τη φάση επιτάχυνσης εξαρτάται από τον λόγο αδράνειας φορτίου προς κινητήρα και τον κύκλο λειτουργίας — η ενσωματωμένη ηλεκτρονική θερμική προστασία του MR-E-70A παρακολουθεί τη συσσωρευμένη θέρμανση και επιβάλλει τα όρια προστασίας αναλόγως.

Για κάθετους άξονες όπου η ροπή φορτίου είναι πάντα παρούσα, η ονομαστική τιμή 2,4 Nm καλύπτει τη συνιστώσα βαρύτητας, και το υπόλοιπο περιθώριο πηγαίνει στη δυναμική. Ο κανόνας του 70% της ονομαστικής ροπής για εφαρμογές με μη ισορροπημένη ροπή — που αναφέρεται στην τεκμηρίωση του MR-E της Mitsubishi — σημαίνει ότι τα φορτία βαρύτητας στον άξονα δεν πρέπει να υπερβαίνουν τα 1,68 Nm σε έναν σωστά διαστασιολογημένο κάθετο άξονα.

Ενσωμάτωση Φρένου στο Σχεδιασμό Μηχανής

Η προσθήκη ενός κινητήρα με φρένο σε ένα σχέδιο μηχανής περιλαμβάνει περισσότερα από την αντικατάσταση της παραλλαγής του κινητήρα. Ο HC-KFE73BK απαιτεί δύο συγκεκριμένες εκτιμήσεις σχεδιασμού που δεν ισχύουν για τον τυπικό HC-KFE73K.

Πρώτον, το κύκλωμα τροφοδοσίας φρένου 24VDC. Σύμφωνα με το εγχειρίδιο MR-E της Mitsubishi, η τροφοδοσία 24VDC του φρένου πρέπει να είναι ένα αποκλειστικό κύκλωμα — όχι κοινόχρηστο με το 24VDC που χρησιμοποιείται για τα σήματα ψηφιακής I/O του ενισχυτή. Ο σύνδεσμος τροφοδοσίας κινητήρα 6 ακίδων στον HC-KFE73BK (σε σύγκριση με τον σύνδεσμο 4 ακίδων στην τυπική παραλλαγή) μεταφέρει τόσο τα τριφασικά καλώδια τροφοδοσίας κινητήρα όσο και τα δύο καλώδια τροφοδοσίας φρένου. Ένας ξεχωριστός επαφέας ή κύκλωμα ρελέ, που οδηγείται από το σήμα εξόδου MBR (ηλεκτρομαγνητική ασφάλιση φρένου) του ενισχυτή MR-E, ελέγχει το 24VDC στο πηνίο του φρένου.

Δεύτερον, το σήμα MBR και ο Αριθμός Παραμέτρου 1. Η έξοδος ασφάλισης ηλεκτρομαγνητικού φρένου του ενισχυτή MR-E πρέπει να ενεργοποιηθεί μέσω ρύθμισης παραμέτρου. Αυτή η έξοδος συντονίζει τον χρονισμό μεταξύ των μεταβάσεων servo-on/off και της ενεργοποίησης του φρένου, αποτρέποντας την απότομη ενεργοποίηση του φρένου σε περιστρεφόμενο άξονα και προστατεύοντας τόσο τη διάρκεια ζωής της επένδυσης του φρένου όσο και τα μηχανικά εξαρτήματα κίνησης. Ειδικά για κάθετους άξονες, η τεκμηρίωση της Mitsubishi αναφέρει το σήμα MBR ως απαραίτητο στοιχείο διαμόρφωσης — ο ελεγχόμενος χρονισμός του φρένου αποτρέπει την πτώση φορτίου κατά την ακολουθία διακοπής του άξονα.

Τοποθέτηση του HC-KFE73BK Εντός της Γενιάς του

Η σειρά HC-KFE και ο ενισχυτής MR-E αντιπροσωπεύουν μια γενιά προϊόντων που παρείχε ικανό, οικονομικά αποδοτικό έλεγχο servo γενικής χρήσης κατά την περίοδο που τα συστήματα απόλυτου κωδικοποιητή και οι διεπαφές ψηφιακής διαύλου ήταν προαιρετικές επιλογές υψηλής τιμής αντί για κύρια χαρακτηριστικά. Ο HC-KFE73BK ήταν η κατάλληλη επιλογή όταν η εφαρμογή απαιτούσε έξοδο 750W και λειτουργικότητα φρένου, αλλά δεν δικαιολογούσε τον απόλυτο κωδικοποιητή και τον ακριβότερο ενισχυτή της κατηγορίας HC-KFS/MR-J2S.

Τόσο ο κινητήρας όσο και ο ενισχυτής MR-E έχουν πλέον καταργηθεί. Η διαθέσιμη προμήθεια προέρχεται από την αγορά μεταχειρισμένων, πλεονάζοντα αποθέματα και μονάδες που έχουν αφαιρεθεί από χρήση. Για νέα σχέδια μηχανών, η τεκμηριωμένη διαδρομή μετάβασης της Mitsubishi οδηγεί στους ενισχυτές σειράς MR-JE ή MR-J4 με κινητήρες σειράς HG τρέχουσας γενιάς — ο HG-KR73BK είναι ο κατά προσέγγιση λειτουργικός διάδοχος στην κατηγορία 750W με φρένο + κλειδί, με το ίδιο αποτύπωμα φλάντζας 80×80mm, αλλά με απόλυτο κωδικοποιητή 22-bit και την τρέχουσα διεπαφή MELSERVO J4.

Συχνές Ερωτήσεις

Ε1: Ποιο είναι το μοντέλο ενισχυτή MR-E που ταιριάζει με τον HC-KFE73BK και ποιες λειτουργίες ελέγχου υποστηρίζει;

Ο HC-KFE73BK συνδυάζεται με τον MR-E-70A (είσοδος παλμών, λειτουργία ελέγχου θέσης) ή τον MR-E-70AG (είσοδος αναλογικής εντολής ταχύτητας, λειτουργία ελέγχου ταχύτητας). Το "70" στην ονομασία του ενισχυτή αντιστοιχεί στην κατηγορία κινητήρα 750W. Ο MR-E-70A δέχεται εντολές παλμών + κατεύθυνσης ή τετραγωνικούς παλμούς από εξωτερικούς ελεγκτές θέσης, μονάδες τοποθέτησης PLC MELSEC ή εξόδους CNC. Ο MR-E-70AG επιτρέπει την ενσωμάτωση αναλογικής εντολής ταχύτητας για εφαρμογές όπου ο ανώτερος ελεγκτής εξάγει ένα αναλογικό σήμα ±10V για αναφορά ταχύτητας. Και οι δύο παραλλαγές ενισχυτή υποστηρίζουν το ηλεκτρομαγνητικό φρένο του HC-KFE73BK μέσω της εξόδου ασφάλισης MBR.

Ε2: Γιατί ο HC-KFE73BK 80×80mm χρησιμοποιεί μεγαλύτερη φλάντζα από τον HC-KFE43BK 60×60mm, και μπορεί η ίδια πλάκα στήριξης μηχανής να δεχτεί και τους δύο;

Το μέγεθος της φλάντζας αυξάνεται στην κατηγορία 750W επειδή η διάμετρος του πλαισίου του κινητήρα αυξάνεται για να φιλοξενήσει τη μεγαλύτερη διάταξη στάτορα, περιέλιξης και ρότορα που απαιτείται για υψηλότερη ροπή εξόδου. Η φλάντζα 60×60mm της κατηγορίας 400W και η φλάντζα 80×80mm της κατηγορίας 750W έχουν διαφορετικά μοτίβα οπών για βίδες και διαμέτρους δακτυλίου εγγραφής φλάντζας — δεν είναι εναλλάξιμες. Μια πλάκα στήριξης μηχανής σχεδιασμένη για έναν HC-KFE43BK 400W δεν μπορεί να δεχτεί απευθείας τον HC-KFE73BK χωρίς μηχανουργική κατεργασία ή αντικατάσταση της πλάκας. Εάν μια μηχανή που αρχικά σχεδιάστηκε γύρω από τον κινητήρα 400W αναβαθμίζεται σε 750W, οι μηχανικές τροποποιήσεις στη βάση του κινητήρα αποτελούν μέρος του πεδίου εργασιών.

Ε3: Η καταχώριση του προϊόντος αναφέρει ότι το τμήμα του άξονα που εξέχει δεν είναι IP55. Τι σημαίνει αυτό για την εγκατάσταση της μηχανής;

Οι κινητήρες σειράς HC-KFE έχουν βαθμολογία προστασίας σώματος IP55 που καλύπτει την επιφάνεια του περιβλήματος του κινητήρα, αλλά η τεκμηρίωση της Mitsubishi δηλώνει ρητά ότι το τμήμα του άξονα που εξέχει — όπου ο άξονας εξέρχεται από το μπροστινό περίβλημα ρουλεμάν — και οι ηλεκτρικοί σύνδεσμοι δεν προστατεύονται σε βαθμό IP55. Σε περιβάλλοντα με ομίχλη ψυκτικού, νερό πλύσης ή ατμοσφαιρική μόλυνση από υγρά, αυτά τα απροστάτευτα σημεία αποτελούν την ευπάθεια του κινητήρα. Πρακτικές επιλογές μετριασμού περιλαμβάνουν την τοποθέτηση του κινητήρα σε προστατευμένη θέση εντός του περιβλήματος της μηχανής, την τοποθέτηση καλύμματος στεγανοποίησης άξονα εάν το επιτρέπει ο σχεδιασμός της μηχανής, ή την προδιαγραφή κινητήρα με στεγανοποιητικό δακτύλιο λαδιού (διαθέσιμο σε άλλες παραλλαγές σειράς HC) για υγρά περιβάλλοντα. Το άκρο του συνδέσμου απαιτεί επίσης προστασία, ιδιαίτερα για τον σύνδεσμο του κωδικοποιητή, καθώς η μόλυνση στους ακροδέκτες σήματος του κωδικοποιητή είναι συχνή αιτία σφαλμάτων ανάδρασης θέσης.

Ε4: Το ηλεκτρομαγνητικό φρένο στον HC-KFE73BK συγκρατεί 2,4 Nm — την πλήρη ονομαστική ροπή του κινητήρα;

Η προσέγγιση σχεδιασμού της Mitsubishi για τις παραλλαγές κινητήρων με φρένο HC-KFE ταιριάζει τη στατική ροπή τριβής του φρένου με την ονομαστική ροπή εξόδου του κινητήρα. Για την κατηγορία 750W, το φρένο είναι ονομαστικής ισχύος για να συγκρατεί τον άξονα έναντι ενός φορτίου ροπής που αντιστοιχεί στην ονομαστική τιμή 2,4 Nm του κινητήρα. Αυτό σημαίνει ότι το φρένο μπορεί να συγκρατήσει ένα στατικό φορτίο εντός της κανονικής ροπής λειτουργίας χωρίς ολίσθηση, που είναι η προβλεπόμενη χρήση. Το φρένο δεν είναι σχεδιασμένο για δυναμική διακοπή ενός περιστρεφόμενου άξονα σε ονομαστική ταχύτητα — η εκτέλεση τέτοιας ενέργειας εξαντλεί γρήγορα τη διάρκεια ζωής του φρένου και μπορεί να προκαλέσει μηχανικό σοκ στο σύστημα μετάδοσης κίνησης. Η σωστή πρακτική είναι να φέρετε τον κινητήρα σε ελεγχόμενη διακοπή μέσω του ενισχυτή servo πριν ενεργοποιηθεί το φρένο για να συγκρατήσει τη σταματημένη θέση.

Ε5: Είναι ο HC-KFE73BK εναλλάξιμος με τον HC-KFS73BK από άποψη ολοκλήρωσης συστήματος;

Οι δύο κινητήρες μοιράζονται ένα αποτύπωμα στήριξης φλάντζας 80×80mm, καθιστώντας την μηχανική αντικατάσταση απλή. Ωστόσο, δεν είναι εναλλάξιμοι ως προς το σύστημα χωρίς αλλαγή του ενισχυτή servo. Ο HC-KFE73BK χρησιμοποιεί έναν επαυξητικό κωδικοποιητή 10.000 ppr και συνδυάζεται με τον MR-E-70A, ενώ ο HC-KFS73BK διαθέτει απόλυτο κωδικοποιητή 17-bit (131.072 ppr) και συνδυάζεται με τους ενισχυτές MR-J2S-70A/B/CP/CL. Οι σύνδεσμοι κωδικοποιητή, τα πρωτόκολλα σημάτων και οι διεπαφές ενισχυτή είναι εντελώς διαφορετικά. Η αντικατάσταση του ενός με το άλλο απαιτεί αλλαγή του αντίστοιχου ενισχυτή και επαναδιαμόρφωση του άξονα κίνησης. Η μετάβαση από HC-KFE73BK σε HC-KFS73BK είναι αναβάθμιση (υψηλότερη ανάλυση κωδικοποιητή, διατήρηση απόλυτης θέσης, δεν απαιτείται ομοποίηση), ενώ η αντίστροφη είναι υποβάθμιση που σπάνια θα καθοριζόταν σκόπιμα.
