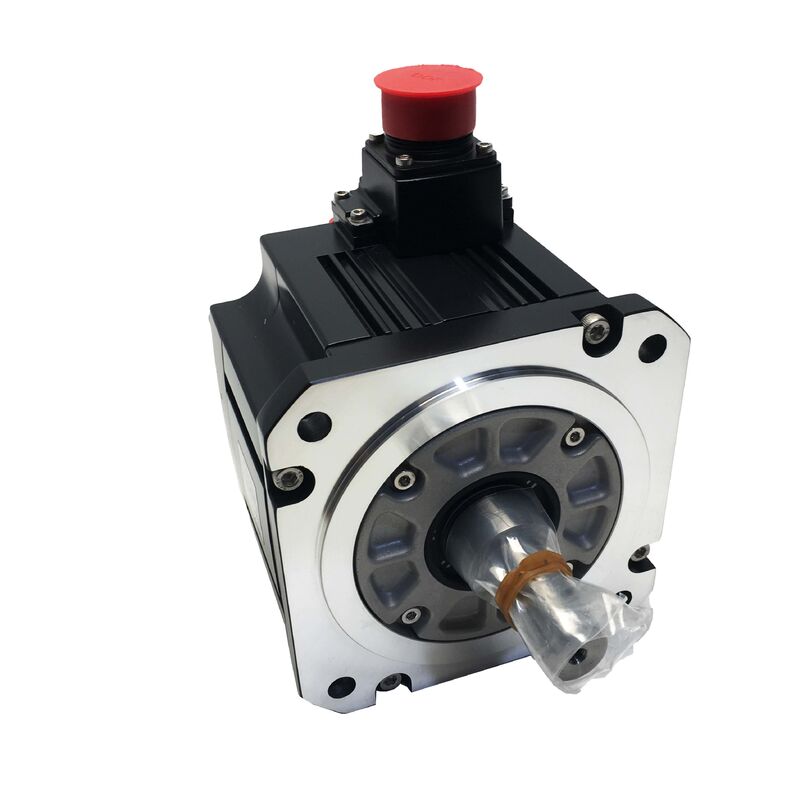

Mitsubishi HF-SP524 MELSERVO-J3 AC Σερβοκινητήρας
Αριθμός μέρους:HF-SP524
Ετικέτα:Ηλεκτρική Mitsubishi
Σειρά:MELSERVO-J3 -- τύπος HF-SP
Κατάσταση:Νέο / Ανακαινισμένο
Σύνοψη
ΗΑεροπορικά οχήματαείναι ένας 500W AC brushless servo κινητήρας από τη σειρά MELSERVO-J3 της Mitsubishi Electric.κινητήρας μέσης ισχύος διαθέτει διαμόρφωση 400VAC και είναι σχεδιασμένος για εφαρμογές ακριβούς τροφοδοσίας άξονα και τοποθέτησης σε συστήματα επεξεργασίας υλικών, βιομηχανικά ρομπότ και εξοπλισμός αυτοματοποίησης πολυάξονων.
Με ονομαστική ροπή 2,39 Nm συνεχούς ροπής με κορυφαία ικανότητα 7,16 Nm, αυτός ο κινητήρας λειτουργεί με ονομαστική ταχύτητα 2.000 στροφές ανά λεπτό με μέγιστη ταχύτητα 3.000 στροφές ανά λεπτό.Ο ενσωματωμένος 18-bit απόλυτος κωδικοποιητής παρέχει ακριβή γνώση θέσης, ενώ η περιβαλλοντική σφραγίδα IP67 εξασφαλίζει μακροχρόνια αντοχή σε απαιτητικά βιομηχανικά περιβάλλοντα.
Βασικές προδιαγραφές
| Ονομαστική παραγωγή |
500 W (0,5 kW) |
| Δομική ροπή |
2.39 Nm |
| Μέγιστη ροπή |
7.16 Nm |
| Κατηγοριοποιημένο ρεύμα |
1.5 Α |
| Πρόσθετη τάση |
Διάταξη 400VAC (3-Φάσης) |
| Καθορισμένη ταχύτητα |
2,000 RPM |
| Μέγιστη ταχύτητα |
3,000 RPM |
| Κωδικοποιητής |
18 bit απόλυτη (ενσωματωμένη) |
| Τύπος άξονα |
Καθαρός άξονας |
| Κράτηση του φρένου |
Κανένας (κανονικός) |
| Προστασία κατά της εισόδου |
IP67 (κατοικία) |
| Μέγεθος φλάντζης |
130 × 130 mm |
| Συμβατός ενισχυτής |
Δοκιμαστικό σήμα |
| Θέρμανση λειτουργίας |
0 έως +40°C |
| Σειρά |
MELSERVO-J3 -- HF-SP |
400V Δραστηριότητα
Το συμπέρασμα "24" υποδηλώνει ότι πρόκειται για την παραλλαγή 400VAC του κινητήρα HF-SP 500W.Αυτός ο κινητήρας παρέχει σημαντικά οφέλη εγκατάστασης:
• Η χαμηλότερη πρόσληψη ρεύματος μειώνει τις απαιτήσεις διατομής του καλωδίου
• Μειωμένη θερμική πίεση στα στάδια εξόδου του ενισχυτή
• Ελάχιστη πτώση τάσης σε μεγάλες γραμμές καλωδίων
• άμεση συμβατότητα με την τριφασική υποδομή 400VAC που είναι κοινή στις ευρωπαϊκές και ασιατικές εγκαταστάσεις
Σχεδιασμός μεσαίας αδράνειας
Ο σχεδιασμός μεσαίας αδράνειας της οικογένειας HF-SP είναι βελτιστοποιημένος για εφαρμογές με σημαντικά μηχανικά φορτία, συμπεριλαμβανομένων των κινούμενων καροτσών, των περιστρεφόμενων δεικτών και των αξόνων στρογγυλοειδών σε μηχανήματα εργαλείων.1 σχέση κορυφής προς ονομαστική ροπή παρέχει άφθονο χώρο επιτάχυνσης για τυπικές ταχύτητες κύκλου θέσης.
18-bit απόλυτος κωδικοποιητής
Ο απόλυτος κωδικοποιητής υψηλής ανάλυσης παρέχει 262.144 μετρήσεις ανά στροφή και διατηρεί δεδομένα θέσης μέσω διακοπών ρεύματος χωρίς υποστήριξη μπαταρίας.
Αυτό εξαλείφει τις ακολουθίες εντοπισμού κατά την εκκίνηση και εξασφαλίζει άμεση γνώση της θέσης όταν το σύστημα ενεργοποιηθεί.
IP67 Προστασία του περιβάλλοντος
Το περίβλημα με βαθμολογία IP67 παρέχει πλήρη προστασία από την είσοδο σκόνης και την προσωρινή βύθιση έως ένα μέτρο για 30 λεπτά.
Αυτή η ισχυρή σφραγίδα προστατεύει από το ψυκτικό υγρό, τα υγρά καθαρισμού και τις βιομηχανικές μολυσματικές ουσίες που συνήθως προκαλούν πρόωρη βλάβη του κινητήρα.
Συμφωνία οδήγησης
Το HF-SP524 συνδυάζεται με τους ενισχυτές ελεγχόμενης ισχύος MR-J3-60A4 της Mitsubishi (αναλογική / παλμική εντολή) ή MR-J3-60B4 (SSCNET III εντολή δίκτυου ινών).
Η αρχιτεκτονική SSCNET III παρέχει ασύρματη επικοινωνία με οπτικές ίνες για συντονισμένα συστήματα πολλαπλών αξόνων με απλοποιημένη καλωδίωση.
Συχνές Ερωτήσεις
Ερώτηση 1: Ποια είναι η διαφορά μεταξύ του HF-SP524 και του HF-SP52 και πότε θα επέλεγα την παραλλαγή 400V;
Και οι δύο κινητήρες είναι μονάδες HF-SP 500W με πανομοιότυπη ροπή, ταχύτητα και μηχανικές προδιαγραφές.
Το HF-SP52 λειτουργεί από 200VAC σε 2,9A, ενώ το HF-SP524 χρησιμοποιεί 400VAC σε 1,5A.Επιλέξτε την παραλλαγή 400V όταν η εγκατάστασή σας χρησιμοποιεί τριφασική υποδομή 400VAC για να απλοποιήσει την καλωδίωση και να μειώσει το θερμικό φορτίο.
Ε2: Ποιον ενισχυτή απαιτεί το HF-SP524;
Ο σωστός συνδυασμός ενισχυτών είναι ο Mitsubishi MR-J3-60A4 (παραγγελία αναλογικής και παλμικής αμαξοστοιχίας) ή ο MR-J3-60B4 (παραγγελία δικτύου οπτικών ινών SSCNET III), και οι δύο με χαρακτηριστικό 400VAC τριστάσης εισόδου.Η τάση της τάσης της κίνησης και του κινητήρα πρέπει να ταιριάζει.
Ε3: Γιατί η σειρά HF-SP χρησιμοποιεί σχεδιασμό μεσαίας αδράνειας;
Οι κινητήρες μεσαίας αδράνειας ανέχονται υψηλότερες αναλογίες αδράνειας φορτίου-κινητήρα, καθιστώντας τους κατάλληλους για εφαρμογές με σημαντικά μηχανικά φορτία όπως βαγόνια μεταφοράς υλικών και άξονες μηχανημάτων εργαλείων.Αυτό το σχέδιο παρέχει σταθερή, καλά αμβλύνεται η ανταπόκριση άξονα χωρίς υπερβολική προσαρμογή κέρδους.
Ε4: Μπορεί η HF-SP524 να χρησιμοποιείται χωρίς φρένο σε κάθετο άξονα;
Για κάθετους άξονες που φέρουν σημαντικό βάρος φορτίου, η φρενάριστη παραλλαγή (HF-SP524B) παρέχει μηχανική κράτηση για να αποτρέψει την πτώση άξονα κατά την απώλεια ισχύος.Το μη φρενωμένο HF-SP524 είναι κατάλληλο για οριζόντιους άξονες και εφαρμογές όπου η κίνηση κρατά τη θέση ενεργά.
Ε5: Τι πρέπει να ελέγχεται κατά την προμήθεια ενός μεταχειρισμένου HF-SP524;
Επιθεωρήστε τη σύνδεση κωδικοποιητή και την έξοδο καλωδίου για ζημιές ή διάβρωση.Γυρίστε το άξονα για να αξιολογήσει την κατάσταση ρουλεμάν και να επιθεωρήσει σφραγίδες άξοναΣυνιστάται δοκιμή σε πάγκο, συμπεριλαμβανομένης της επαλήθευσης του κωδικοποιητή και της λειτουργίας χωρίς φορτίο.
