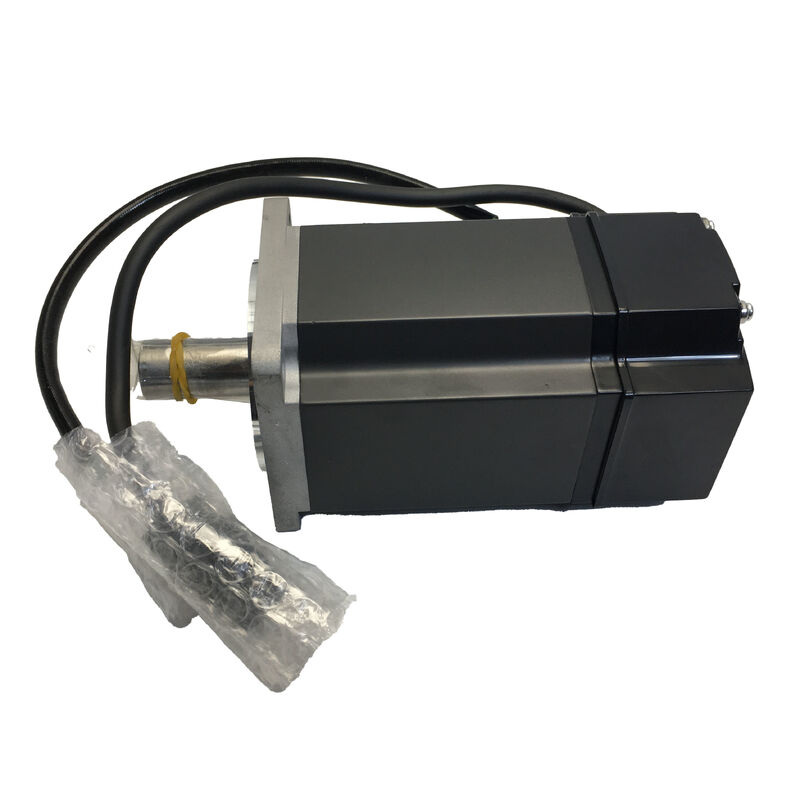

Κινητήρας AC Servo Mitsubishi HC-KFE23

Σειρά MELSERVO HC-KFE | 200W | 3000 RPM | Χαμηλή Αδράνεια | Συμβατός με Ενισχυτή MR-E

Συμπαγής Έξοδος, Χωρίς Σπατάλη Χώρου

Υπάρχει μια κατηγορία εργασιών βιομηχανικού αυτοματισμού όπου ένας κινητήρας servo 200W είναι ακριβώς το σωστό εργαλείο — ούτε ανεπαρκής, ούτε υπερβολικός. Εγγραφή γραμμής συσκευασίας. Τοποθέτηση μικρών αξόνων σε μηχανές πολλαπλών αξόνων. Παραλαβή και τοποθέτηση ελαφρών φορτίων. Περιστροφική ευρετηρίαση σε συμπαγείς διατάξεις. Το Mitsubishi HC-KFE23 κατασκευάστηκε ακριβώς για αυτές τις εφαρμογές: ένας κινητήρας servo AC χωρίς ψήκτρες χαμηλής αδράνειας, μικρής χωρητικότητας που παρέχει ακριβή έλεγχο ταχύτητας και θέσης χωρίς τον όγκο και το κόστος μιας μεγαλύτερης μονάδας.

Μέρος της οικογένειας MELSERVO HC-KFE της Mitsubishi, αυτός ο κινητήρας συνδυάζεται εγγενώς με τη σειρά ενισχυτών servo γενικής χρήσης MR-E — μια σειρά ενισχυτών οικονομικής κατηγορίας που καλύπτει τις ανάγκες των περισσότερων εφαρμογών τοποθέτησης και ελέγχου ταχύτητας ενός άξονα χωρίς να απαιτεί το προηγμένο σύνολο χαρακτηριστικών (και το πρόσθετο κόστος) των πλήρων πλατφορμών J2S ή J3.

Τεχνικές Προδιαγραφές

Χαμηλή Αδράνεια — Μια Σχεδιαστική Επιλογή με Πραγματικές Συνέπειες

Η ονομασία "KF" στην ιεραρχία της σειράς HC της Mitsubishi προσδιορίζει την κατηγορία κινητήρων χαμηλής αδράνειας, μικρής χωρητικότητας. Αυτή η ταξινόμηση δεν είναι απλώς μια ετικέτα — περιγράφει πώς συμπεριφέρεται ο κινητήρας όταν του ζητείται να ξεκινήσει, να σταματήσει και να αλλάξει κατεύθυνση γρήγορα.

Η χαμηλή αδράνεια του ρότορα σημαίνει ότι ο κινητήρας ανταποκρίνεται ταχύτερα σε εντολές ταχύτητας και θέσης. Για εφαρμογές με σύντομους κύκλους λειτουργίας, συχνές αλλαγές κατεύθυνσης ή απαιτήσεις για σύντομο χρόνο σταθεροποίησης, αυτό το χαρακτηριστικό μεταφράζεται άμεσα σε παραγωγικότητα. Ένας κινητήρας που χρειάζεται περισσότερο χρόνο για να επιταχύνει και να επιβραδύνει περιορίζει τους ρυθμούς κύκλου με τρόπους που είναι δύσκολο να αντισταθμιστούν σε επίπεδο ελέγχου. Το HC-KFE23 αφαιρεί αυτόν τον περιορισμό για την κατηγορία ισχύος των 200W.

Η αντιστάθμιση — όπως συμβαίνει με κάθε κινητήρα χαμηλής αδράνειας — είναι η ευαισθησία στην αναντιστοιχία αδράνειας φορτίου. Όταν η ανακλώμενη αδράνεια φορτίου υπερβαίνει σημαντικά την αδράνεια του ρότορα, η απόκριση μπορεί να γίνει ασταθής χωρίς προσεκτική ρύθμιση κέρδους. Ο ενισχυτής MR-E της Mitsubishi μετριάζει αυτό μέσω της αυτόματης ρύθμισης σε πραγματικό χρόνο, η οποία εκτιμά την αδράνεια του φορτίου και προσαρμόζει αυτόματα τα κέρδη κατά τις αρχικές λειτουργίες της μηχανής.

Συνδυασμός με Ενισχυτή MR-E — Πρακτικός και Σκοπιμότατος

Η σειρά HC-KFE σχεδιάστηκε ειδικά για χρήση με την οικογένεια ενισχυτών servo MR-E. Αυτή η σχέση έχει σημασία για μερικούς πρακτικούς λόγους.

Ο MR-E υποστηρίζει λειτουργίες ελέγχου θέσης, ελέγχου ταχύτητας και ελέγχου ροπής — καθώς και συνδυασμούς εναλλαγής λειτουργίας κατά τη διάρκεια της λειτουργίας. Αυτή η ευελιξία σημαίνει ότι το ίδιο HC-KFE23 μπορεί να λειτουργήσει ως άξονας τοποθέτησης σε μια μηχανή και ως στοιχείο ελέγχου τάσης σε μια άλλη, με τη λειτουργία να διαμορφώνεται μέσω παραμέτρων του ενισχυτή αντί για αλλαγές υλικού.

Ο MR-E περιλαμβάνει επίσης μια ενσωματωμένη λειτουργία αυτόματης ρύθμισης σε πραγματικό χρόνο. Αντί να απαιτείται χειροκίνητη ρύθμιση κέρδους κατά την έναρξη λειτουργίας, ο ενισχυτής παρατηρεί τη συμπεριφορά του φορτίου κατά τις αρχικές κινήσεις και ρυθμίζει αναλόγως τις παραμέτρους κέρδους θέσης, κέρδους ταχύτητας και ολοκληρωτικής αντιστάθμισης. Για τους κατασκευαστές μηχανών που εγκαθιστούν τον ίδιο κινητήρα σε πολλές πανομοιότυπες μηχανές, αυτό μειώνει σημαντικά τον χρόνο έναρξης λειτουργίας ανά μονάδα.

Πλαίσιο 60 mm, Άξονας με Ευθεία Κλειδοθήκη — Λεπτομέρειες Ενσωμάτωσης

Η επιφάνεια στήριξης φλάντζας 60 × 60 mm είναι το κυρίαρχο πρότυπο για κινητήρες servo σε αυτήν την κατηγορία ισχύος, καθιστώντας το HC-KFE23 διαστατικά εναλλάξιμο με άλλους κινητήρες πλαισίου 60mm κατά τον σχεδιασμό της μηχανής. Ο ευθύς άξονας με κλειδοθήκη επιτρέπει την ασφαλή μετάδοση ισχύος σε τροχαλίες χρονισμού, γρανάζια και κόμβους ζεύξης χωρίς να βασίζεται αποκλειστικά σε εφαρμογή με παρεμβολή ή συνδέσεις με βίδα ρύθμισης — ένα πρακτικό πλεονέκτημα σε εφαρμογές όπου ο άξονας δέχεται αντιστρεφόμενα φορτία ή ξεκινά υπό φορτίο.

Η προστασία IP55 καλύπτει το σώμα του κινητήρα από την εισχώρηση σκόνης και πίδακες νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση. Για τυπικά περιβάλλοντα εσωτερικού αυτοματισμού — συμπεριλαμβανομένων περιβλημάτων εργαλειομηχανών με ομίχλη ψυκτικού και εξοπλισμού επεξεργασίας τροφίμων με περιοδικούς κύκλους πλύσης — το IP55 παρέχει επαρκή κάλυψη. Εφαρμογές που απαιτούν βαθύτερη προστασία από το νερό θα πρέπει να αξιολογήσουν παραλλαγές με βαθμολογία IP65 στη σειρά της Mitsubishi.

Περιοχές Εφαρμογής

Το HC-KFE23 εμφανίζεται σε ένα ευρύ φάσμα γενικών εργασιών βιομηχανικού αυτοματισμού. Με βάση τις κατηγορίες εφαρμογών που τεκμηριώνονται στα εγχειρίδια της σειράς MR-E της Mitsubishi, οι τυπικές αναπτύξεις περιλαμβάνουν:

• Συστήματα μεταφορέων και μεταφοράς — άξονες μεταφοράς με ελεγχόμενη ταχύτητα όπου η ακριβής ταχύτητα έχει μεγαλύτερη σημασία από την ακραία δυναμική απόκριση
• Μηχανήματα συσκευασίας — μονάδες εγγραφής και ευρετηρίασης σε εξοπλισμό μορφοποίησης-πλήρωσης-σφράγισης και επισήμανσης
• Εξειδικευμένα μηχανήματα — ειδικά κατασκευασμένα συστήματα ενός ή δύο αξόνων όπου η απλότητα του MR-E αποτελεί πλεονέκτημα
• Εξοπλισμός δοκιμών — ελεγχόμενη ενεργοποίηση διατάξεων δοκιμών που απαιτούν επαναλαμβανόμενη τοποθέτηση
• Τυλίχτες και συσκευές τάσης — λειτουργία ελέγχου ροπής για ρύθμιση της τάσης του υλικού
• Τραπέζια X-Y και ελαφρές γέφυρες — τοποθέτηση ελαφρών φορτίων και στους δύο άξονες ταυτόχρονα

Συχνές Ερωτήσεις

Ε1: Ποιοι ενισχυτές servo MR-E είναι συμβατοί με το HC-KFE23;

Το HC-KFE23 έχει σχεδιαστεί για χρήση με τους ενισχυτές της σειράς MR-E στην κατηγορία των 200W — συγκεκριμένα τους MR-E-20A και MR-E-20AG. Το "20" στην ονομασία του ενισχυτή αντιστοιχεί στην ονομαστική ισχύ των 200W. Δεν συνιστάται η σύνδεση με υπερμεγέθη ή υπομεγέθη μοντέλο MR-E, καθώς οι ρυθμίσεις παραμέτρων του κινητήρα και τα όρια προστασίας από υπερφόρτωση βαθμονομούνται ανά κατηγορία ισχύος.

Ε2: Πώς συγκρίνεται το HC-KFE23 με το HC-KFS23;

Και τα δύο είναι κινητήρες 200W, 3000 RPM, χαμηλής αδράνειας με την ίδια φλάντζα 60mm και ονομαστική ροπή. Η βασική διαφορά είναι το οικοσύστημα ενισχυτών στο οποίο στοχεύει το καθένα: το HC-KFS23 έχει σχεδιαστεί για τους ενισχυτές της σειράς MR-J2S με κωδικοποιητή υψηλής ανάλυσης 17-bit (131.072 ppr), ενώ το HC-KFE23 συνδυάζεται με τη σειρά MR-E. Η πλατφόρμα MR-E είναι πιο οικονομική και κατάλληλη για απλούστερες εφαρμογές ενός άξονα. η πλατφόρμα J2S προσφέρει υψηλότερη απόδοση και δυνατότητα πολλαπλών αξόνων.

Ε3: Αυτός ο κινητήρας διατίθεται με κλειδοθήκη ως στάνταρ;

Ναι. Η Mitsubishi περιλαμβάνει κλειδοθήκες με κλειδιά ως στάνταρ σε κινητήρες 200W της σειράς HC. Η κλειδοθήκη είναι ήδη μηχανουργημένη στον ευθύ άξονα κατά την κατασκευή — δεν απαιτείται ειδικό επίθημα παραγγελίας για την παραλλαγή με κλειδοθήκη σε αυτήν την ονομαστική ισχύ.

Ε4: Υπάρχει διαθέσιμη έκδοση με φρένο συγκράτησης του HC-KFE23;

Ναι, η Mitsubishi προσφέρει παραλλαγές με ηλεκτρομαγνητικό φρένο εντός της σειράς HC-KFE. Το μοντέλο με φρένο θα φέρει ένα "B" στην ονομασία του μέρους του (π.χ., HC-KFE23B). Οι κινητήρες με φρένο απαιτούν ξεχωριστή τροφοδοσία 24 VDC για το κύκλωμα απελευθέρωσης του φρένου και έχουν ελαφρώς υψηλότερη ροπή αδράνειας λόγω της πρόσθετης διάταξης φρένου. Συνήθως χρησιμοποιούνται σε κάθετους άξονες όπου το φορτίο πρέπει να διατηρείται στη θέση του όταν η μονάδα κίνησης είναι απενεργοποιημένη.

Ε5: Το HC-KFE23 αναφέρεται ως καταργημένο — ποιες είναι οι επιλογές αντικατάστασης;

Οι οικογένειες προϊόντων HC-KFE και MR-E έχουν καταργηθεί σταδιακά από τη Mitsubishi, αντικατασταθείσες από νεότερες πλατφόρμες. Η προτεινόμενη διαδρομή μετεγκατάστασης είναι στους ενισχυτές της σειράς MR-JE σε συνδυασμό με κινητήρες servo της σειράς HG-KN ή HG-SN. Ο MR-JE-20A με HG-KN23 παρέχει ισοδύναμη δυνατότητα 200W/3000RPM με κωδικοποιητή 17-bit και βελτιωμένες λειτουργίες αυτόματης ρύθμισης. Για εγκαταστάσεις που διατηρούν υπάρχουσες εγκαταστάσεις MR-E, οι μονάδες HC-KFE23 παραμένουν διαθέσιμες μέσω πιστοποιημένων προμηθευτών πλεονασμάτων και ανακατασκευασμένων.
