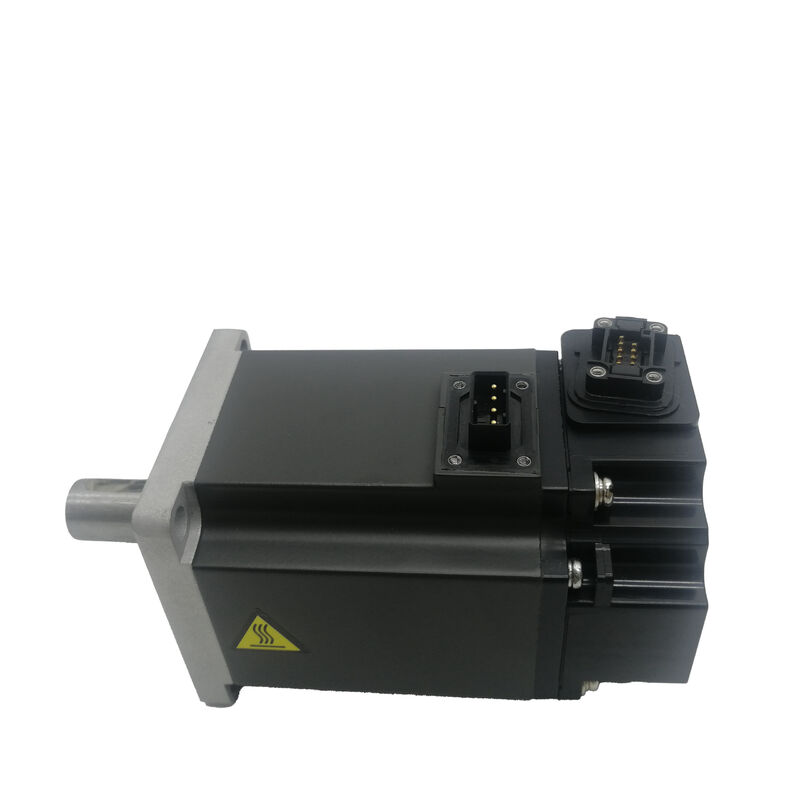

ΝΕΟΥΣ ΣΕΡΒΟΜΟΤΟΡΟΣ ΜΙΤΣΥΒΙΣΙ HF-KE43 HFKE43

Mitsubishi HF-KE43 | Μοτέρ AC Servo Χαμηλής Αδράνειας — 0.4kW, 1.3Nm, 3000RPM, Φλάντζα 60×60mm, 131072 ppr, Χωρίς Τσιμούχα Λαδιού, Σειρά MR-E

Αριθμός Εξαρτήματος: HF-KE43

Σειρά: MELSERVO HF-KE — Μοτέρ AC Servo Χαμηλής Αδράνειας, Μικρής Ισχύος

Ονομαστική Ισχύς: 0.4 kW (400 W)

Ονομαστική Ροπή: 1.3 Nm

Μέγιστη Ροπή: 3.8 Nm

Ονομαστική Ταχύτητα: 3,000 RPM

Μέγιστη Ταχύτητα: 6,000 RPM

Τάση Τροφοδοσίας: Κλάση 200 VAC, 3-Φασική

Ονομαστικό Ρεύμα: 2.9 A

Τάση Μοτέρ: 102 V

Ηλεκτρομαγνητικό Φρένο: Κανένα

Τσιμούχα Λαδιού: Κανένα (Τυπικό)

Κωδικοποιητής: 17-bit Ενδεικτικός, 131,072 ppr

Κλάση Αδράνειας: Χαμηλή

Μέγεθος Φλάντζας: 60 × 60 mm

Βαθμός Προστασίας: IP65

Συμβατός Ενισχυτής: Σειρά MR-E

Κατάσταση: Καινούργιο

Επισκόπηση

Το Mitsubishi HF-KE43 είναι ένα μοτέρ AC servo χαμηλής αδράνειας 0.4 kW από τη σειρά HF-KE της Mitsubishi Electric, σχεδιασμένο για χρήση με την πλατφόρμα ενισχυτών servo MR-E.

Με ονομαστική ροπή 1.3 Nm και μέγιστη ροπή 3.8 Nm, λειτουργώντας σε ονομαστική ταχύτητα 3,000 RPM με όριο 6,000 RPM, και τοποθετημένο σε συμπαγή φλάντζα 60 × 60 mm, προσφέρει άμεση απόδοση τοποθέτησης σε ένα φυσικά μικρό πακέτο — η μορφή που ταιριάζει στην αυτοματοποίηση ελαφρού φορτίου όπου ο χώρος εγκατάστασης και το κόστος του συστήματος έχουν σημασία.

Το HF-KE43 δεν διαθέτει ηλεκτρομαγνητικό φρένο και τσιμούχα λαδιού.

Αυτές είναι σκόπιμες επιλογές προδιαγραφών και όχι παραλείψεις. Η απουσία φρένου καθορίζει την κατηγορία εφαρμογής: οριζόντιοι άξονες, ή οποιοσδήποτε άξονας όπου το φορτίο δεν απαιτεί μηχανική συγκράτηση όταν το servo απενεργοποιείται.

Η απουσία τσιμούχας λαδιού σημαίνει ότι η έξοδος του άξονα του μοτέρ είναι χωρίς σφράγιση, κάτι που είναι αποδεκτό σε καθαρά περιβάλλοντα και εφαρμογές όπου το μοτέρ δεν εκτίθεται σε ομίχλη λιπαντικού από γειτονικούς μηχανισμούς. Σε περιβάλλοντα όπου αυτές οι συνθήκες δεν πληρούνται, η παραλλαγή με τσιμούχα λαδιού προσθέτει αυτήν την προστασία.

Αυτό που διαθέτει το HF-KE43 είναι ένας ενδεικτικός κωδικοποιητής 17-bit με 131,072 παλμούς ανά περιστροφή — η ανάλυση που επιτρέπει την αυτόματη ρύθμιση σε πραγματικό χρόνο του ενισχυτή MR-E να χαρακτηρίσει και να ταιριάξει τα κέρδη του servo με το μηχανικό φορτίο χωρίς χειροκίνητη παρέμβαση.

Σε συνδυασμό με τον σχεδιασμό ρότορα χαμηλής αδράνειας, αυτό παράγει ένα μοτέρ που μπορεί να επιταχύνει και να επιβραδύνει ένα ελαφρύ φορτίο τοποθέτησης σε υψηλούς ρυθμούς κύκλου με το σύστημα servo να διατηρεί σταθερή, ακριβή παρακολούθηση καθ' όλη τη διάρκεια.

Βασικές Προδιαγραφές

Σειρά HF-KE — Χαμηλή Αδράνεια για Τοποθέτηση Υψηλού Κύκλου

Το καθοριστικό μηχανικό χαρακτηριστικό της σειράς HF-KE είναι ο ρότορας χαμηλής αδράνειας. Η αδράνεια στον ρότορα ενός μοτέρ servo είναι το περιστροφικό ισοδύναμο της μάζας — καθορίζει πόση ροπή απαιτείται για να παραχθεί μια δεδομένη γωνιακή επιτάχυνση.

Ένας ρότορας χαμηλής αδράνειας ανταποκρίνεται ταχύτερα σε εντολές ταχύτητας επειδή απαιτείται λιγότερη ενέργεια για να αλλάξει η ταχύτητά του· το σύστημα servo μπορεί να επιτύχει την εντολή αλλαγής θέσης σε λιγότερο χρόνο, και η ζήτηση ρεύματος του ενισχυτή κατά τη φάση επιτάχυνσης είναι χαμηλότερη για ένα δεδομένο προφίλ κίνησης.

Αυτό έχει μεγαλύτερη σημασία σε εφαρμογές όπου ο άξονας εκτελεί πολλές σύντομες, γρήγορες κινήσεις ανά λεπτό: μηχανισμοί pick-and-place, εφαρμοστές ετικετών, οδηγοί ευρετηρίασης μεταφορικών ταινιών, τροφοδότες συναρμολόγησης ηλεκτρονικών και παρόμοιες εφαρμογές αυτοματοποίησης υψηλού κύκλου.

Σε αυτές τις εφαρμογές, το προφίλ κίνησης κυριαρχείται από την επιτάχυνση και την επιβράδυνση παρά από τη συνεχή λειτουργία με σταθερή ταχύτητα.

Ένα μοτέρ χαμηλής αδράνειας ολοκληρώνει κάθε φάση επιτάχυνσης ταχύτερα, παραμένει στη θέση στόχο για λιγότερο χρόνο πριν από την επόμενη εντολή, και ο συνολικός ρυθμός κύκλου αυξάνεται χωρίς να απαιτείται μεγαλύτερος ενισχυτής ή πιο επιθετικά όρια ρεύματος.

Ο πρακτικός περιορισμός είναι η αντιστοίχιση της αδράνειας του φορτίου.

Τα μοτέρ χαμηλής αδράνειας είναι πιο ευαίσθητα στην αναλογία μεταξύ της αδράνειας του φορτίου και της αδράνειας του ρότορα από τα σχέδια μέσης ή υψηλής αδράνειας.

Η καθοδήγηση εφαρμογών της Mitsubishi συνιστά τη διατήρηση της αναλογίας αδράνειας φορτίου προς ρότορα εντός των συνιστώμενων ορίων — συνήθως 10 έως 15 φορές για την κλάση HF-KE — για σταθερή απόδοση servo χωρίς υπερβολικές απαιτήσεις κέρδους.

Η υπέρβαση αυτής της αναλογίας δεν εμποδίζει τη λειτουργία, αλλά κάνει τα κέρδη servo που απαιτούνται για άμεση, καλά αποσβεσμένη τοποθέτηση να πλησιάζουν το όριο σταθερότητας του ενισχυτή, καθιστώντας τη ρύθμιση πιο δύσκολη και περιορίζοντας το εφικτό εύρος ζώνης.

Κωδικοποιητής 131,072 ppr — Ανάλυση Ανάδρασης στην Πράξη

Ο ενδεικτικός κωδικοποιητής 17-bit παρέχει 131,072 παλμούς ανά περιστροφή στον βρόχο ελέγχου θέσης του ενισχυτή MR-E.

Η πρακτική ανάλυση τοποθέτησης που δημιουργεί αυτό εξαρτάται από τη μηχανική μετάδοση μεταξύ μοτέρ και φορτίου: σε ένα σφαιρικό κοχλία με βήμα 10mm με άμεση σύζευξη μοτέρ, κάθε παλμός κωδικοποιητή αντιστοιχεί σε περίπου 0.076 μm μετακίνησης τραπεζιού — λεπτότερο από την ακρίβεια οποιασδήποτε πρακτικής διάταξης σφαιρικού κοχλία, πράγμα που σημαίνει ότι ο κωδικοποιητής δεν είναι ο περιοριστικός παράγοντας σε κανένα πραγματικό σύστημα τοποθέτησης άξονα.

Ο κωδικοποιητής είναι ενδεικτικός — μετρά παλμούς από μια αναφορά που έχει δημιουργηθεί κατά την εκκίνηση.

Απαιτείται ένας κύκλος επιστροφής στην αναφορά (homing) σε κάθε κύκλο τροφοδοσίας πριν ο άξονας αποδεχτεί εντολές θέσης. Στα περισσότερα μηχανήματα αυτό είναι μια σύντομη, αυτόματη ακολουθία κατά την εκκίνηση· σε συστήματα όπου οι διακοπές έκτακτης ανάγκης ή οι διακοπές ρεύματος είναι συχνές, το επαναλαμβανόμενο homing προσθέτει ένα μέτριο λειτουργικό κόστος.

Η υψηλή μέτρηση παλμών δίνει επίσης στη λειτουργία αυτόματης ρύθμισης του ενισχυτή MR-E επαρκή ανάλυση για να παρατηρήσει και να ελαχιστοποιήσει το σφάλμα παρακολούθησης ταχύτητας σε επίπεδο υπο-χιλιοστού του δευτερολέπτου. Η αυτόματη ρύθμιση λειτουργεί παρατηρώντας το κενό μεταξύ της εντολής και της πραγματικής ταχύτητας κατά τη διάρκεια δοκιμαστικών κινήσεων, στη συνέχεια προσαρμόζοντας τις παραμέτρους κέρδους — κέρδος βρόχου θέσης, κέρδος βρόχου ταχύτητας, χρόνο ολοκλήρωσης — για να μειώσει αυτό το σφάλμα χωρίς να εισάγει ταλάντωση.

Στα 131,072 ppr, η παρατήρηση ταχύτητας είναι αρκετά ακριβής ώστε η αυτόματη ρύθμιση να συγκλίνει σε σταθερές, καλά ταιριασμένες ρυθμίσεις κέρδους σε όλο το εύρος ταχύτητας και ροπής της σειράς MR-E.

Χωρίς Τσιμούχα Λαδιού — Προδιαγραφή της Σωστής Παραλλαγής

Το HF-KE43 περιγράφεται ως το "μοτέρ servo χωρίς τσιμούχα λαδιού" — μια τυπική διαμόρφωση μοτέρ όπου το κενό εξόδου του άξονα στο μπροστινό κάλυμμα δεν είναι σφραγισμένο έναντι εισόδου υγρού ή σωματιδίων.

Αυτή είναι η βασική προδιαγραφή, και είναι πλήρως κατάλληλη για την πλειονότητα των περιβαλλόντων εφαρμογής του μοτέρ: καθαροί χώροι μηχανών, εγκαταστάσεις εντός περιβλημάτων μακριά από ζώνες κοπτικού υγρού, εξοπλισμός συναρμολόγησης ηλεκτρονικών, και οποιαδήποτε εγκατάσταση όπου το σώμα του μοτέρ δεν εκτίθεται άμεσα σε ομίχλη λιπαντικού ή ψυκτικό υγρό.

Όπου η εγκατάσταση τοποθετεί το μοτέρ κοντά σε λιπασμένους μηχανισμούς — σφαιρικοί κοχλίες με κεντρική λίπανση, ζώνες εκτόξευσης κιβωτίου ταχυτήτων, ή περιβάλλοντα μηχανών που μεταφέρουν ψυκτικό υγρό — η παραλλαγή με τσιμούχα λαδιού είναι η σωστή επιλογή.

Μια στεγανωτική τσιμούχα στην έξοδο του άξονα κοστίζει τίποτα σε λειτουργική απόδοση, αλλά εξαλείφει τη διαδρομή μόλυνσης που προκαλεί προοδευτική εισχώρηση λιπαντικού στην κοιλότητα των ρουλεμάν και, τελικά, στη διάταξη του κωδικοποιητή.

Το αντίστοιχο μοντέλο HF-KE43 με τοποθετημένη τσιμούχα λαδιού φέρει ένα "J" στο επίθημά του (π.χ. HF-KE43JW1-S100), και οι φυσικές διαστάσεις είναι ίδιες.

Εάν υπάρχει οποιαδήποτε αβεβαιότητα σχετικά με την καθαριότητα του περιβάλλοντος εγκατάστασης, η προδιαγραφή της παραλλαγής με τσιμούχα λαδιού είναι η επιλογή χαμηλότερου κινδύνου. Η διαφορά κόστους είναι αμελητέα· η διαφορά διάρκειας ζωής σε υγρό ή λιπασμένο περιβάλλον δεν είναι.

Χωρίς Φρένο — Συνέπειες Διαμόρφωσης Άξονα

Το HF-KE43 δεν διαθέτει ηλεκτρομαγνητικό φρένο. Για οριζόντιους άξονες τοποθέτησης — η κύρια κατηγορία εφαρμογής για ένα μοτέρ χαμηλής αδράνειας 0.4 kW — αυτό είναι σωστό. Δεν υπάρχει τάση κίνησης λόγω βαρύτητας όταν το servo απενεργοποιείται, οπότε δεν απαιτείται μηχανισμός συγκράτησης μεταξύ των κινήσεων τοποθέτησης ή κατά τη διακοπή του μηχανήματος.

Για κεκλιμένους ή κάθετους άξονες όπου η βαρύτητα δρα στο φορτίο όταν το μοτέρ απενεργοποιείται, πρέπει να επιλεγεί η παραλλαγή με φρένο (HF-KE43B ή αντίστοιχο με "B" στο επίθημα). Η εγκατάσταση του HF-KE43 χωρίς φρένο σε έναν μη υποστηριζόμενο κάθετο άξονα δημιουργεί κίνδυνο πτώσης σε κάθε συμβάν απενεργοποίησης του servo — σε συναγερμό servo, E-stop, προγραμματισμένη απενεργοποίηση servo και απώλεια ρεύματος.

Σε μηχανήματα με πνευματικές αντιστάθμισης που υποστηρίζουν πλήρως το κάθετο φορτίο, η παραλλαγή χωρίς φρένο είναι και πάλι αποδεκτή· η μηχανική υποστήριξη υποκαθιστά τη λειτουργία του φρένου.

Σύστημα Ενισχυτή MR-E — Έλεγχος Θέσης, Ταχύτητας και Ροπής

Το HF-KE43 έχει σχεδιαστεί για τη σειρά ενισχυτών servo MR-E, ειδικά το MR-E-40A για την κατηγορία μοτέρ 400W.

Η πλατφόρμα MR-E παρέχει δύο διεπαφές ελέγχου: μια διεπαφή παλμικής αλληλουχίας για έλεγχο θέσης και ταχύτητας (δέχεται διαφορικές εισόδους παλμών ανοιχτού συλλέκτη από έναν κεντρικό ελεγκτή ή PLC) και μια διεπαφή αναλογικής εισόδου για έλεγχο ταχύτητας και ροπής (αναφορά αναλογικής 0 έως ±10V).

Και οι δύο διεπαφές είναι διαθέσιμες στο τυπικό MR-E-40A, δίνοντας στον σχεδιαστή του συστήματος την επιλογή αρχιτεκτονικής ελέγχου χωρίς αλλαγή του υλικού του μοτέρ ή του ενισχυτή.

Η αυτόματη ρύθμιση σε πραγματικό χρόνο του MR-E ξεκινά από τη στιγμή που ενεργοποιείται το servo και προσαρμόζει συνεχώς τις παραμέτρους κέρδους ενώ το μηχάνημα λειτουργεί. Τα κέρδη θέσης, τα κέρδη ταχύτητας και ο χρόνος ολοκλήρωσης του βρόχου ταχύτητας διαχειρίζονται όλα από τη λειτουργία αυτόματης ρύθμισης με βάση το παρατηρούμενο σφάλμα παρακολούθησης.

Για τον μηχανικό εγκατάστασης, αυτό σημαίνει ότι το μοτέρ μπορεί να εγκατασταθεί, να συνδεθεί και να εκτελέσει παραγωγικούς κύκλους χωρίς ειδική συνεδρία ρύθμισης κέρδους — η αυτόματη ρύθμιση συγκλίνει σε κατάλληλες ρυθμίσεις εντός των πρώτων λίγων κύκλων λειτουργίας.

Ο προσαρμοστικός έλεγχος καταστολής δονήσεων είναι επίσης διαθέσιμος μέσω του ενισχυτή MR-E: ο ενισχυτής αναγνωρίζει μηχανικές αντηχήσεις χαμηλής συχνότητας στη δομή του φορτίου και τις αποκόπτει από την απόκριση του servo, αποτρέποντας την ενίσχυση της αντήχησης από τον βρόχο ελέγχου θέσης.

Σε μηχανήματα ελαφρού πλαισίου όπου η μηχανική αντήχηση αποτελεί πρόβλημα, αυτή η λειτουργία μπορεί να εξαλείψει την ανάγκη για χειροκίνητη ρύθμιση παραμέτρων κατά των δονήσεων.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του HF-KE43 και του HF-KE43B;

Το HF-KE43 δεν διαθέτει ηλεκτρομαγνητικό φρένο· το HF-KE43B είναι το ίδιο μοτέρ με εργοστασιακά τοποθετημένο ηλεκτρομαγνητικό φρένο. Οι ηλεκτρικές προδιαγραφές — ονομαστική ισχύς, ροπή, ταχύτητα, κωδικοποιητής και συμβατότητα ενισχυτή — είναι πανομοιότυπες μεταξύ των δύο.

Η παραλλαγή με φρένο είναι φυσικά μεγαλύτερη λόγω της μονάδας φρένου, καταναλώνει επιπλέον ρεύμα από το κύκλωμα τροφοδοσίας του φρένου και απαιτεί την ακολουθία διασύνδεσης φρένου του ενισχυτή MR-E. Το HF-KE43 (χωρίς φρένο) προδιαγράφεται για οριζόντιους άξονες και κάθετους άξονες με αντιστάθμιση βαρύτητας· το HF-KE43B απαιτείται για κάθετους ή κεκλιμένους άξονες όπου το φορτίο πρέπει να συγκρατείται μηχανικά όταν το servo απενεργοποιείται.

Ε2: Το μοτέρ δεν έχει τσιμούχα λαδιού. Σημαίνει αυτό ότι δεν έχει βαθμολογία IP65;

Όχι — η βαθμολογία IP65 ισχύει για το σώμα του μοτέρ ανεξάρτητα από το αν είναι τοποθετημένη τσιμούχα λαδιού. Το IP65 σημαίνει πλήρως στεγανό στη σκόνη και προστατευμένο από πίδακες νερού από οποιαδήποτε κατεύθυνση, κάτι που καλύπτει το περίβλημα του μοτέρ, την περιοχή περιέλιξης και το διαμέρισμα του κωδικοποιητή.

Η τσιμούχα λαδιού αφορά ειδικά το κενό εξόδου του άξονα — ένας στενός δακτυλιοειδής χώρος που η δοκιμή IP65 δεν προστατεύει πλήρως από την εισχώρηση ομίχλης λιπαντικού υπό συνεχή έκθεση. Το τυπικό HF-KE43 χωρίς τσιμούχα λαδιού είναι κατάλληλο για καθαρά και κανονικά βιομηχανικά περιβάλλοντα.

Σε περιβάλλοντα με ομίχλη λιπαντικού, η παραλλαγή με τσιμούχα λαδιού παρέχει το επιπλέον επίπεδο σφράγισης στο σημείο εισόδου του άξονα.

Ε3: Τι ενισχυτής απαιτείται και υποστηρίζει το HF-KE43 τόσο έλεγχο θέσης όσο και ταχύτητας;

Το MR-E-40A είναι ο αντίστοιχος ενισχυτής servo για το HF-KE43. Υποστηρίζει τόσο έλεγχο θέσης (μέσω εισόδου παλμικής αλληλουχίας για έξοδο παλμών CNC ή PLC) όσο και έλεγχο ταχύτητας/ροπής (μέσω αναλογικής αναφοράς ±10V).

Η λειτουργία ελέγχου επιλέγεται με παράμετρο και διαμόρφωση καλωδίωσης, όχι με παραλλαγή υλικού, οπότε ο ίδιος συνδυασμός μοτέρ και ενισχυτή μπορεί να χρησιμοποιηθεί σε οποιαδήποτε αρχιτεκτονική.

Το MR-E-40A παρέχει επίσης μια λειτουργία ελέγχου θέσης με έξοδο παλμών κωδικοποιητή για ενσωμάτωση με ελεγκτές κίνησης ή PLC που αναμένουν ανάδραση κωδικοποιητή τετραγωνισμού.

Ε4: Τι σημαίνει η ανάλυση κωδικοποιητή 131,072 ppr για την ακρίβεια τοποθέτησης;

Η ανάλυση και η ακρίβεια είναι διαφορετικά πράγματα: 131,072 ppr είναι η ανάλυση ανάδρασης, η οποία καθορίζει το λεπτότερο βήμα θέσης που μπορεί να ανιχνεύσει και να ελέγξει το σύστημα servo. Η πραγματική ακρίβεια τοποθέτησης εξαρτάται από το μηχανικό σύστημα — βήμα σφαιρικού κοχλία, παιχνίδι, ευθύτητα οδηγών και θερμική διαστολή.

Σε σφαιρικό κοχλία με βήμα 10mm με άμεση σύζευξη, 131,072 ppr δίνει περίπου 0.076 μm μετακίνησης ανά μέτρηση κωδικοποιητή, η οποία είναι πολύ λεπτότερη από την ακρίβεια οποιουδήποτε πρακτικού σφαιρικού κοχλία.

Στην πράξη, ο κωδικοποιητής δεν είναι ο περιοριστικός παράγοντας στην ακρίβεια τοποθέτησης — τα μηχανικά είναι. Αυτό που παρέχει κυρίως η ανάλυση 17-bit είναι σταθερή ανάδραση ταχύτητας σε χαμηλές ταχύτητες και η πυκνότητα δεδομένων που χρειάζεται η αυτόματη ρύθμιση του MR-E για να ορίσει ακριβή κέρδη servo.

Ε5: Ποιες είναι οι κύριες ελέγχοι κατά την εγκατάσταση ενός μεταχειρισμένου HF-KE43;

Περιστρέψτε τον άξονα με το χέρι και ελέγξτε για ομαλή κίνηση των ρουλεμάν χωρίς τραχύτητα ή τριβή — ο ρότορας χαμηλής αδράνειας της σειράς HF-KE έχει ελαφρύ άξονα, και η φθορά των ρουλεμάν ακούγεται πριν γίνει μηχανικά σημαντική. Επιθεωρήστε τον σύνδεσμο του κωδικοποιητή για λυγισμένες ακίδες και την ανακούφιση τάσης στην έξοδο του καλωδίου για ρωγμές. Μετρήστε την αντίσταση περιέλιξης μεταξύ όλων των τριών φάσεων για ισορροπία.

Ελέγξτε την αντίσταση μόνωσης προς τη γείωση με ένα megger — ακόμη και ένα τυπικό μοτέρ (χωρίς τσιμούχα λαδιού) που έχει λειτουργήσει σε υγρό περιβάλλον μπορεί να εμφανίσει μειωμένη αντίσταση μόνωσης.

Σε δοκιμαστική λειτουργία, παρακολουθήστε την οθόνη σφάλματος παρακολούθησης του ενισχυτή MR-E στην ονομαστική ταχύτητα και επιβεβαιώστε ότι είναι εντός των φυσιολογικών ορίων· υπερβολικό σφάλμα παρακολούθησης σε μια ταχύτητα που το μοτέρ χειριζόταν προηγουμένως σωστά υποδηλώνει υποβάθμιση του κωδικοποιητή ή προβλήματα μηχανικής σύζευξης παρά βλάβη περιέλιξης του μοτέρ.
