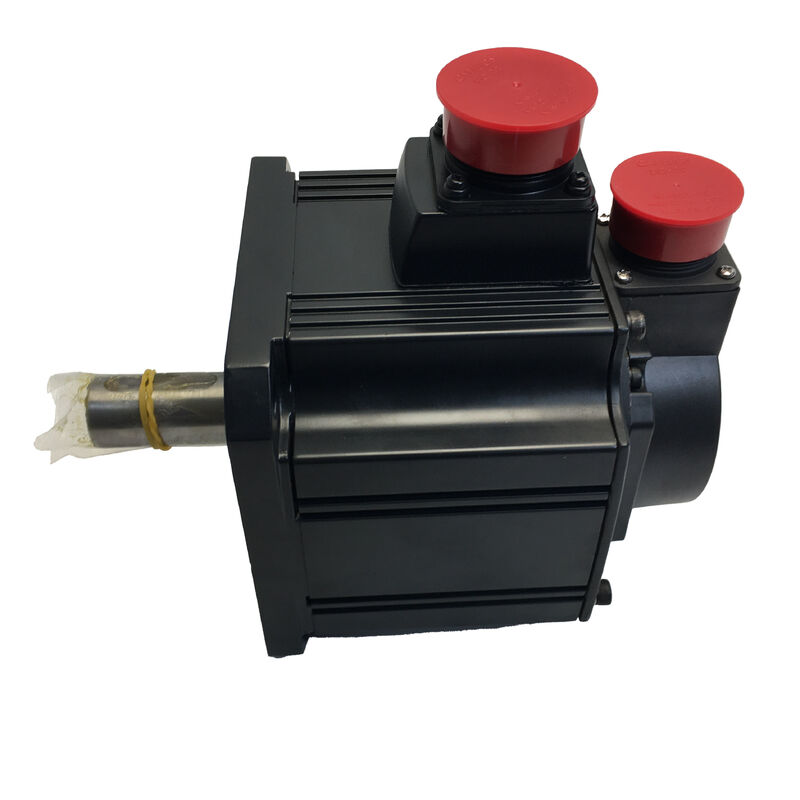

Ένα νέο Mitsubishi Servo Motor HC-SFE152 HCSFE152

Mitsubishi HC-SFE152 | MELSERVO J2S AC Brushless Servo Motor — 1.5kW, 7.16Nm, 2000rpm, 17-Bit Absolute, Oil Seal, 130×130mm Flange, IP65, MR-J2S

Επισκόπηση

Το Mitsubishi HC-SFE152 είναι ένας κινητήρας AC brushless servo 1.5kW από την οικογένεια HC-SF του συστήματος MELSERVO MR-J2S της Mitsubishi. Βρίσκεται στο πρακτικό μέσο σημείο της σειράς ισχύος HC-SF — παρέχοντας φλάντζα 130mm, ονομαστική ροπή 7.16Nm και ονομαστική ταχύτητα 2000rpm σε έναν κινητήρα που η οικογένεια ενισχυτών MR-J2S σχεδιάστηκε για να οδηγεί, με τον κωδικοποιητή 17-bit absolute και τη στεγανοποίηση λαδιού που καθιστούν αυτόν τον κινητήρα βιώσιμο σε βιομηχανικά περιβάλλοντα εργασίας.

Η σειρά HC-SF φέρει μέση αδράνεια ως χαρακτηριστικό σχεδιασμού, το οποίο διαμορφώνει τη συμπεριφορά της σε συστήματα servo.

Ένας κινητήρας μέσης αδράνειας δημιουργεί έναν πιο μηχανικά σταθερό άξονα από έναν κινητήρα χαμηλής αδράνειας υπό μεταβαλλόμενες συνθήκες φορτίου — αντιστέκεται σε ξαφνικές αλλαγές ταχύτητας από διαταραχές φορτίου, γεγονός που μεταφράζεται σε ομαλότερα προφίλ ταχύτητας κατά τη διάρκεια εργασιών κοπής όπου η δύναμη κοπής αλλάζει καθώς το εργαλείο εισέρχεται και εξέρχεται από το τεμάχιο εργασίας.

Αυτός είναι ο λόγος για τον οποίο η σειρά HC-SF βρήκε τόσο ευρεία χρήση σε άξονες τροφοδοσίας εργαλειομηχανών, συστήματα χειρισμού υλικών και βιομηχανικά ρομπότ όπου η ακαμψία φορτίου και η ποιότητα ομαλής κίνησης έχουν σημασία παράλληλα με την ακρίβεια τοποθέτησης.

Με ονομαστική ροπή 7.16Nm με πολλαπλασιαστή κορυφής 3:1, ο κινητήρας καλύπτει τόσο την απαίτηση συνεχούς ροπής κοπής όσο και τη ζήτηση επιτάχυνσης μικρής διάρκειας ενός κύκλου παραγωγικής μηχανής.

Η κορυφή 21.6Nm για μεταβατικά φαινόμενα επιτάχυνσης είναι διαθέσιμη για ένα κλάσμα του δευτερολέπτου — αρκετά μεγάλο για να επιταχύνει γρήγορα τον άξονα σε ταχύτητα ταχείας διαδρομής — ενώ η συνεχής ροπή 7.16Nm μεταφέρει το φορτίο κοπής σε κάθε πέρασμα.

Αυτό το προφίλ ροπής-ταχύτητας, σε συνδυασμό με τη φλάντζα στήριξης 130mm, έκανε το HC-SFE152 μια τυπική προδιαγραφή σε ένα ευρύ φάσμα μεσαίων CNC μηχανών κατά την εποχή του MR-J2S.

Βασικές Προδιαγραφές

Κωδικοποιητής 17-Bit Absolute — Ανάλυση και Λειτουργία

Ο κωδικοποιητής 17-bit absolute είναι ένα από τα καθοριστικά χαρακτηριστικά που διέκριναν τη γενιά MR-J2S από τον προκάτοχό της. 17 bits σημαίνει 2¹⁷ = 131.072 διακριτές τιμές θέσης ανά περιστροφή άξονα — ανάλυση τόσο λεπτή που υπερβαίνει κατά πολύ αυτό που μπορεί να τοποθετήσει οποιαδήποτε μηχανική μετάδοση σε μια πραγματική μηχανή.

Η πρακτική σημασία δεν είναι ότι η μηχανή επιτυγχάνει τοποθέτηση υπο-νανομέτρου· είναι ότι η εκτίμηση ταχύτητας που ο ενισχυτής servo προκύπτει από αυτά τα δεδομένα υψηλής ανάλυσης είναι εξαιρετικά ομαλή, απαλλαγμένη από τον θόρυβο κβαντισμού που παράγουν οι κωδικοποιητές χαμηλότερης ανάλυσης και ο οποίος γίνεται ορατός ως κυμάτωση ταχύτητας και παραλλαγή υφής επιφάνειας στην κατεργασία ακριβείας.

Ο απόλυτος χαρακτήρας σημαίνει ότι ο κωδικοποιητής αναφέρει τη θέση του αμέσως κατά την ενεργοποίηση, χωρίς καμία κίνηση βαθμονόμησης.

Ο ενισχυτής MR-J2S χρησιμοποιεί μνήμη με εφεδρική μπαταρία για να παρακολουθεί τον αριθμό πολλαπλών στροφών μεταξύ των κύκλων τροφοδοσίας.

Όταν η μηχανή ξεκινά, ο ενισχυτής διαβάζει την τρέχουσα θέση του κωδικοποιητή και τον αποθηκευμένο αριθμό πολλαπλών στροφών, υπολογίζει την ακριβή απόλυτη θέση του άξονα και το CNC εμφανίζει τη σωστή συντεταγμένη του άξονα εντός του πρώτου δευτερολέπτου μετά την ενεργοποίηση.

Αυτή είναι η λειτουργική ευκολία που καθιστά τους απόλυτους κωδικοποιητές το πρότυπο στα σύγχρονα συστήματα servo: καμία ρουτίνα ομογενοποίησης, καμία αναμονή, κανένας κίνδυνος σφαλμάτων αναφοράς μετά από απροσδόκητη απώλεια τροφοδοσίας.

Στεγανοποίηση Λαδιού και IP65 — Περιβαλλοντική Προστασία στην Πράξη

Η στεγανοποίηση λαδιού του HC-SFE152 είναι μια στεγανοποίηση χειλιού που πιέζεται στον περιστρεφόμενο άξονα στο μπροστινό άκρο του κινητήρα. Η κύρια λειτουργία της είναι να εμποδίζει τη μετανάστευση αερολύματος λιπαντικού από την περιοχή της σφαιρικής βίδας της μηχανής στο εσωτερικό του κινητήρα — ειδικότερα στο διαμέρισμα του κωδικοποιητή στο πίσω άκρο του κινητήρα.

Χωρίς αυτή τη στεγανοποίηση, χρόνια συσσώρευσης ομίχλης λιπαντικού στον δίσκο του κωδικοποιητή παράγουν το οικείο μοτίβο διακοπτόμενων σφαλμάτων κωδικοποιητή που επιδεινώνονται με την πάροδο του χρόνου μέχρι να χρειαστεί αντικατάσταση ο δίσκος.

Το IP65 προσθέτει την προστασία σε επίπεδο περιβλήματος που εμποδίζει τη σκόνη και τα κατευθυνόμενα πίδακες νερού να εισέλθουν στο σώμα του κινητήρα. Μαζί, η στεγανοποίηση λαδιού και το περίβλημα IP65 δίνουν στο HC-SFE152 ισχυρά περιβαλλοντικά διαπιστευτήρια για τυπικά περιβάλλοντα κέντρων κατεργασίας.

Ο συνδυασμός δεν είναι κατάλληλος για συνθήκες βύθισης ή άμεσης πρόσκρουσης υψηλής πίεσης — αυτές οι καταστάσεις απαιτούν το IP67 που βρίσκεται σε νεότερες γενιές κινητήρων — αλλά χειρίζεται την καθημερινή πραγματικότητα της ομίχλης ψυκτικού, του αέρα γεμάτου με ρινίσματα και του περιοδικού πλυσίματος της μηχανής χωρίς να διακυβεύεται η διάρκεια ζωής του κινητήρα.

Μέση Αδράνεια και Δυναμική Συστήματος Servo

Η αδράνεια ρότορα 0.0020 kg·m² του HC-SFE152 το τοποθετεί στην ταξινόμηση μέσης αδράνειας της Mitsubishi. Στο σχεδιασμό συστημάτων servo, το κριτήριο αντιστοίχισης αδράνειας — ο λόγος της ανακλώμενης αδράνειας φορτίου προς την αδράνεια του ρότορα του κινητήρα — είναι μια βασική παράμετρος για σταθερή, καλά ρυθμισμένη απόκριση servo. Η Mitsubishi στοχεύει σε λόγο φορτίου προς ρότορα αδράνειας όχι μεγαλύτερο από 7:1 για τη σειρά HC-SF ως γενική οδηγία, αν και καλά ρυθμισμένα συστήματα μπορούν να λειτουργούν αποδεκτά σε λόγους έως και 10:1.

Για έναν κινητήρα με αδράνεια ρότορα 0.0020 kg·m², αυτό σημαίνει ότι τα μηχανικά εξαρτήματα που ανακλώνται μέσω του συνδέσμου και της σφαιρικής βίδας στον άξονα του κινητήρα ιδανικά δεν πρέπει να υπερβαίνουν περίπου 0.014–0.020 kg·m² ισοδύναμης αδράνειας.

Ένας τυπικός άξονας εργαλειομηχανής 1.5kW με σφαιρική βίδα διαμέτρου 16mm ή 20mm με βήμα 5mm και διαδρομή 300mm βρίσκεται άνετα εντός αυτού του εύρους. Κινητήρες μέσης αδράνειας όπως το HC-SFE152 παράγουν εγγενώς σταθερή απόκριση servo σε αυτές τις εφαρμογές με τυπική αυτόματη ρύθμιση πραγματικού χρόνου MR-J2S χωρίς να απαιτείται η χειροκίνητη ρύθμιση παραμέτρων που μερικές φορές χρειάζονται οι κινητήρες χαμηλής αδράνειας υπό μεταβαλλόμενες συνθήκες φορτίου.

Σύζευξη Ενισχυτή MR-J2S και Επιλογή Καλωδίου

Το HC-SFE152 έχει σχεδιαστεί ειδικά για ενισχυτές σειράς MR-J2S. Η επιλογή του ενισχυτή είναι απλή: με μέγιστο ρεύμα κινητήρα 27A, ένας MR-J2S-200A (ονομαστικό συνεχές ρεύμα ≥ 9A του κινητήρα και μέγιστη ικανότητα χειρισμού ρεύματος ≥ 27A) ή υψηλότερος καλύπτει τη ζήτηση του κινητήρα.

Το καλώδιο ανάδρασης κωδικοποιητή από τη σειρά MR-JH (MR-JHSCBL2M-H για 2m, ή άλλα μήκη) συνδέει τον σύνδεσμο κωδικοποιητή του κινητήρα στη θύρα CN2 του ενισχυτή.

Όταν το HC-SFE152 χρησιμοποιείται σε μια δυναμική εφαρμογή όπου το καλώδιο κάμπτεται επανειλημμένα μέσω ενός φορέα καλωδίων ή κινούμενης γέφυρας, το καλώδιο MR-JHSCBL_M-H (-H suffix, υψηλή αντοχή κάμψης) είναι η σωστή επιλογή.

Για στατικές εγκαταστάσεις όπου το καλώδιο δρομολογείται μία φορά και στερεώνεται, το τυπικό καλώδιο MR-JHSCBL_M-L επαρκεί.

Συχνές Ερωτήσεις

Ε1: Το HC-SFE152 έχει καταργηθεί — ποιος τρέχων κινητήρας Mitsubishi το αντικαθιστά πιο στενά;

Το HG-SR152 (σειρά MELSERVO-J4) είναι το τρέχον ισοδύναμο παραγωγής στα 1.5kW, 7.16Nm ονομαστική, 2000rpm, φλάντζα 130mm.

Βελτιώνεται σε σχέση με το HC-SFE152 με κωδικοποιητή 22-bit absolute (4.194.304 ppr), προστασία IP67 και συμβατότητα με την πλατφόρμα ενισχυτών MR-J4. Η αναβάθμιση από J2S σε J4 απαιτεί την αντικατάσταση τόσο του κινητήρα όσο και του ενισχυτή — οι ενισχυτές J4 δεν επικοινωνούν με κωδικοποιητές κινητήρων J2S.

Για μια αντικατάσταση κατά το δυνατόν παρόμοια, διατηρώντας τον υπάρχοντα ενισχυτή MR-J2S, προμηθευτείτε ένα HC-SFE152 ή μια συμβατή παραλλαγή HC-SFS152 από πλεονάζον απόθεμα.

Ε2: Ποιοι συναγερμοί ενισχυτή MR-J2S υποδεικνύουν ότι ο κωδικοποιητής του HC-SFE152 αποτυγχάνει;

Το AL.16 (σφάλμα κωδικοποιητή) στον μπροστινό πίνακα του ενισχυτή MR-J2S είναι ο κύριος δείκτης σφάλματος κωδικοποιητή.

Μπορεί να εμφανιστεί κατά την ενεργοποίηση (υποδηλώνοντας πλήρη απώλεια επικοινωνίας — ελέγξτε πρώτα το καλώδιο MR-JHSCBL και τους συνδέσμους) ή κατά τη λειτουργία (υποδηλώνοντας διακοπτόμενη επικοινωνία, συχνά από κόπωση κάμψης καλωδίου ή μολυσμένο δίσκο κωδικοποιητή).

Το AL.17 (σφάλμα επικοινωνίας ελεγκτή) μπορεί να συνοδεύει το AL.16. Πριν υποθέσετε αποτυχία κωδικοποιητή, επιθεωρείτε πάντα και επανατοποθετείτε και τα δύο άκρα του καλωδίου κωδικοποιητή — ένας χαλαρός σύνδεσμος παράγει πανομοιότυπα μοτίβα συναγερμού με έναν αποτυχημένο κωδικοποιητή.

Ε3: Μπορεί το HC-SFE152 να λειτουργήσει με ενισχυτή MR-J3;

Όχι άμεσα. Τα συστήματα MR-J2S και MR-J3 χρησιμοποιούν διαφορετικά πρωτόκολλα επικοινωνίας κωδικοποιητή και οι συνδέσεις των ακροδεκτών δεν είναι ίδιες.

Ορισμένοι ενισχυτές MR-J3 υποστηρίζουν λειτουργία με επιλεγμένους παλαιότερους κινητήρες σειράς HC μέσω λειτουργίας συμβατότητας 4 καλωδίων, αλλά αυτό απαιτεί συγκεκριμένη διαμόρφωση παραμέτρων και δεν αποτελεί γενική δήλωση συμβατότητας. Η σύζευξη HC-SFE152 με ενισχυτή MR-J3 εκτός του τεκμηριωμένου πίνακα συμβατότητας της Mitsubishi δεν συνιστάται για εγκαταστάσεις παραγωγής.

Ε4: Πώς επηρεάζει η μέση αδράνεια τη ρύθμιση servo σε σύγκριση με τη χρήση κινητήρα χαμηλής αδράνειας;

Ένας κινητήρας μέσης αδράνειας φέρει μεγαλύτερη μάζα ρότορα από έναν κινητήρα χαμηλής αδράνειας στο ίδιο επίπεδο ισχύος, πράγμα που σημαίνει ότι αλλάζει ταχύτητα πιο αργά για μια δεδομένη είσοδο ροπής. Αυτό μειώνει την απόκριση σε διαταραχές υψηλής συχνότητας — ο κινητήρας δεν μπορεί να ανταποκριθεί τόσο γρήγορα σε ξαφνικές αλλαγές φορτίου.

Στην πράξη, οι κινητήρες μέσης αδράνειας της κλάσης HC-SF είναι πιο συγχωρητικοί στη ρύθμιση επειδή ο αλγόριθμος αυτόματης ρύθμισης MR-J2S έχει περισσότερη μηχανική αδράνεια για να δουλέψει και παράγει σταθερή ρύθμιση σε ένα ευρύτερο φάσμα συνθηκών φορτίου.

Οι κινητήρες χαμηλής αδράνειας είναι ταχύτεροι αλλά απαιτούν πιο προσεκτική ρύθμιση κέρδους για να αποφευχθεί η ταλάντωση σε άξονες με μεταβλητό φορτίο ή ελαστικότητα.

Ε5: Ο κινητήρας έχει ονομαστική προστασία IP65 με στεγανοποίηση λαδιού. Τι συντήρηση πρέπει να γίνει στη στεγανοποίηση λαδιού;

Η στεγανοποίηση λαδιού είναι ένα αναλώσιμο εξάρτημα που φθείρεται με την πάροδο του χρόνου καθώς το χείλος της στεγανοποίησης γλιστράει πάνω στον περιστρεφόμενο άξονα. Σε κανονική συνεχή λειτουργία, η αντικατάσταση της στεγανοποίησης λαδιού θεωρείται συνήθως μέρος μιας αναθεώρησης του κινητήρα (μαζί με την αντικατάσταση ρουλεμάν) μετά από εκτεταμένη διάρκεια ζωής.

Οπτικοί δείκτες φθοράς της στεγανοποίησης περιλαμβάνουν μόλυνση λιπαντικού στο εσωτερικό του σώματος του κινητήρα που βρίσκεται κατά την επιθεώρηση ρουλεμάν, ή σφάλματα κωδικοποιητή που συσχετίζονται με τα επίπεδα λίπανσης κοντά στον κινητήρα.

Κατά την εγκατάσταση ή οποιαδήποτε εργασία που απαιτεί αφαίρεση συνδέσμου, αποφύγετε τη μόλυνση του χειλιού της στεγανοποίησης με υπολείμματα, και ποτέ μην χρησιμοποιείτε εργαλεία στην επιφάνεια του άξονα στην περιοχή επαφής της στεγανοποίησης — μια χαραγμένη επιφάνεια άξονα κάτω από το χείλος της στεγανοποίησης θα προκαλέσει άμεση διαρροή ανεξάρτητα από την κατάσταση της στεγανοποίησης.
