Α660-2005-T505 Fanuc καλώδιο κινητήρα σεροκινητήρα A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 | Καλώδιο κωδικοποιητή παλμικού κωδικοποιητή FANUC — Γωνιακός σύνδεσμος / Υψηλής ευκαμψίας / Ονομαστική αλυσίδα έλξης / Σερβοκινητήρες Alpha και Beta

Καλώδιο κωδικοποιητή γωνιακής σύνδεσης — Ίδιο σήμα, διαφορετική κατεύθυνση εξόδου

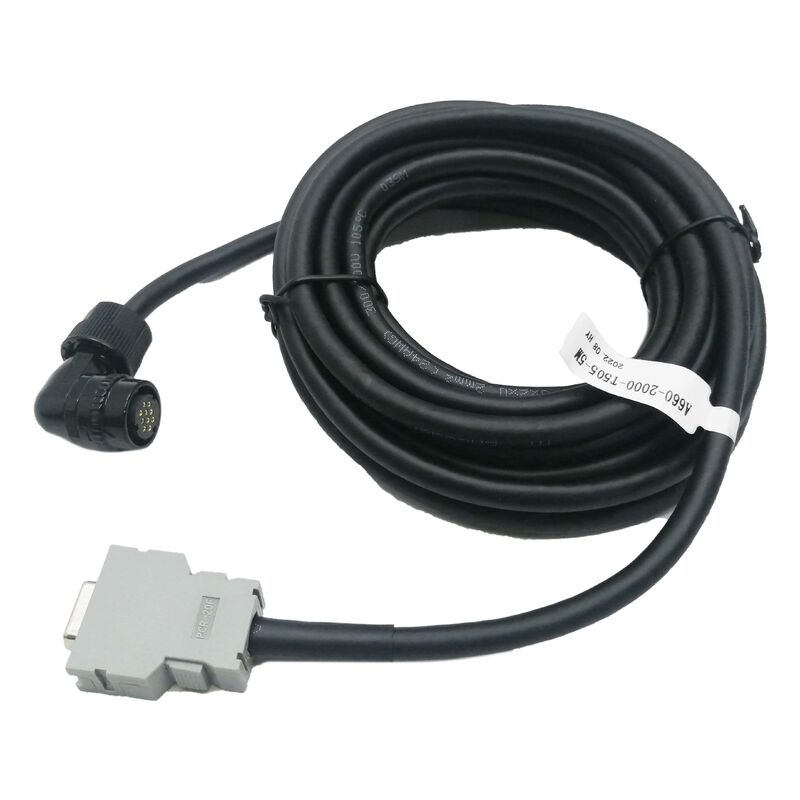

Το A660-2005-T505 είναι η γωνιακή (αγκωνιά) έκδοση του καλωδίου κωδικοποιητή παλμικού κωδικοποιητή της FANUC — λειτουργικά πανομοιότυπη με την ευθεία υποδοχή A660-2005-T506 σε περιεχόμενο σήματος, ονομαστική κάμψη και αντίσταση λαδιού, αλλά με το σώμα της φίσας του άκρου του κινητήρα προσανατολισμένο στις 90° c. Όταν ο ευθύς σύνδεσμος T506 εξέρχεται από το καλώδιο σε ευθεία με το σώμα του καλωδίου, ο γωνιακός σύνδεσμος T505 εξέρχεται από το καλώδιο σε ορθή γωνία — το καλώδιο φεύγει από το περίβλημα του συνδετήρα πλευρικά και όχι αξονικά.

Αυτή η διαφορά γεωμετρίας σύνδεσης είναι η μοναδική διαφορά προδιαγραφών μεταξύ T505 και T506 — και οι δύο συνδέουν την ίδια διεπαφή κωδικοποιητή παλμού FANUC στην ίδια είσοδο κωδικοποιητή CN2 του ενισχυτή FANUC SVM.

Βασικές πληροφορίες προϊόντος

Πότε να επιλέξετε το γωνιακό T505 έναντι ευθείας T506

Η επιλογή προσανατολισμού του συνδετήρα εξαρτάται από τον διαθέσιμο χώρο στην υποδοχή παλμικού κωδικοποιητή του κινητήρα:

Χώρος πίσω από την υποδοχή κωδικοποιητή:Ο ευθύς σύνδεσμος T506 απαιτεί ελεύθερο χώρο ακριβώς πίσω από την υποδοχή κωδικοποιητή του κινητήρα — χώρο για το σώμα του συνδετήρα και το καλώδιο να εκτείνονται αξονικά. Σε πολλές εγκαταστάσεις εργαλειομηχανών CNC, οι κινητήρες τοποθετούνται σε τοίχους, σε εσοχές ή σε προσανατολισμούς όπου αυτός ο αξονικός χώρος δεν υπάρχει.

Γωνιακός σύνδεσμος όταν ο αξονικός χώρος είναι περιορισμένος:Η έξοδος 90° του T505 σημαίνει ότι το καλώδιο φεύγει στο πλάι — ο σύνδεσμος μπορεί να τοποθετηθεί πλήρως και να κλειδωθεί στην υποδοχή του κωδικοποιητή παλμού ακόμα και όταν δεν υπάρχει διάκενο πίσω από τον κινητήρα. Σε περιορισμένες θέσεις τοποθέτησης κινητήρα, το T505 καθιστά δυνατή την εγκατάσταση καλωδίου όπου δεν μπορεί να χρησιμοποιηθεί το T506.

Κατεύθυνση δρομολόγησης καλωδίων:Ο γωνιακός σύνδεσμος επιτρέπει επίσης καθαρότερη δρομολόγηση καλωδίων όπου η φυσική κατεύθυνση δρομολόγησης του καλωδίου είναι κάθετα στον άξονα του άξονα του κινητήρα — το T505 ευθυγραμμίζει την έξοδο του καλωδίου με την κατεύθυνση δρομολόγησης χωρίς να απαιτεί από το καλώδιο να κάνει απότομη κάμψη κοντά στον σύνδεσμο.

Εφαρμογές

Κεντρικοί άξονες μηχανικής κατεργασίας CNC — στερέωση κινητήρα περιορισμένης χρήσης:Κινητήρες τοποθετημένοι σε εσοχές, κοντά σε δομικά μέλη ή σε τοίχους πάνελ όπου το ευθύ T506 δεν μπορεί να εγκατασταθεί λόγω έλλειψης αξονικής απόστασης πίσω από την υποδοχή του κωδικοποιητή παλμών.

Σερβοκινητήρες FANUC Beta BM:Επιβεβαιώθηκε από την τεκμηρίωση συντήρησης ως καλώδιο σέρβις για συνδέσεις παλμικού κωδικοποιητή κινητήρα FANUC Beta BM — συμπαγείς σερβοκινητήρες όπου οι περιορισμοί τοποθέτησης απαιτούν συχνά τον γωνιακό σύνδεσμο.

CNC κεντρικός άξονας στροφής και άξονες τροφοδοσίας:Σερβοκινητήρες FANUC σε τόρνους CNC όπου η γεωμετρία εγκατάστασης του κινητήρα απαιτεί έξοδο καλωδίου 90°.

Κινήσεις άξονα ρομπότ βραχίονα FANUC:Σερβοκινητήρες κοινής μετάδοσης κίνησης σε ρομπότ FANUC όπου η θέση τοποθέτησης του κινητήρα περιορίζει την πρόσβαση σε ευθεία σύνδεση.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του A660-2005-T505 και του A660-2005-T506;

Το T505 έχει γωνιακό (90°, γωνιακός σύνδεσμος) στο άκρο του κινητήρα. Το T506 έχει ίσιο βύσμα. Όλες οι άλλες προδιαγραφές — πρωτόκολλο σήματος, βαθμολογία ευκαμψίας, αντίσταση λαδιού, ικανότητα αλυσίδας έλξης και βύσμα από την πλευρά του ενισχυτή — είναι πανομοιότυπες. Επιλέξτε T505 όταν η θέση τοποθέτησης του κινητήρα δεν επιτρέπει αξονικό χώρο πίσω από την υποδοχή κωδικοποιητή παλμού. επιλέξτε T506 όταν προτιμάται η ευθεία έξοδος ή το επιτρέπει ο χώρος.

Ε2: Τι είναι ο κινητήρας FANUC Beta BM και γιατί χρησιμοποιεί το καλώδιο T505;

Οι κινητήρες FANUC Beta BM είναι συμπαγείς σερβοκινητήρες της σειράς Beta της FANUC — συνήθως χρησιμοποιούνται για μικρότερους σερβο-άξονες σε μηχανές CNC χαμηλού κόστους, μύλοι CNC και ως βοηθητικοί κινητήρες αξόνων σε κέντρα κατεργασίας. Η συμπαγής μορφή του Beta BM και οι περιορισμοί τοποθέτησης μικρότερων διαμορφώσεων εργαλειομηχανών απαιτούν συχνότερα τον γωνιακό σύνδεσμο T505. Το T505 επιβεβαιώνεται στις προδιαγραφές του σερβοκαλωδίου Beta BM της FANUC.

Ε3: Είναι ο γωνιακός σύνδεσμος στο A660-2005-T505 σταθερός 90° ή ρυθμιζόμενος;

Ο σύνδεσμος T505 έχει σταθερή γωνία 90° — η κατεύθυνση εξόδου του καλωδίου σε σχέση με την όψη του συνδετήρα καθορίζεται από τη γεωμετρία του περιβλήματος του συνδετήρα και δεν μπορεί να ρυθμιστεί μετά την κατασκευή. Πριν εγκαταστήσετε το T505, βεβαιωθείτε ότι η σταθερή κατεύθυνση εξόδου 90° ευθυγραμμίζεται με την προβλεπόμενη διαδρομή δρομολόγησης του καλωδίου, για να αποφύγετε τη δημιουργία αιχμηρής κάμψης του καλωδίου κοντά στον σύνδεσμο που θα καταπονούσε το καλώδιο.

Ε4: Μπορεί το A660-2005-T505 να χρησιμοποιηθεί για τους ίδιους κινητήρες με τον T506;

Ναι — Τα T505 και T506 εξυπηρετούν τους ίδιους τύπους κινητήρων (σερβοκινητήρες σειράς FANUC Alpha i και Beta με διεπαφές κωδικοποιητή παλμών) με την ίδια ηλεκτρική διεπαφή. Η συμβατότητα κινητήρα καθορίζεται από τις ηλεκτρικές προδιαγραφές του καλωδίου (σειρά κωδικοποιητή παλμών) και όχι από τον προσανατολισμό του συνδετήρα. Εάν ο κινητήρας και η θέση τοποθέτησης είναι συμβατά με τον προσανατολισμό των φίσων, τόσο το T505 όσο και το T506 είναι έγκυρες επιλογές.
