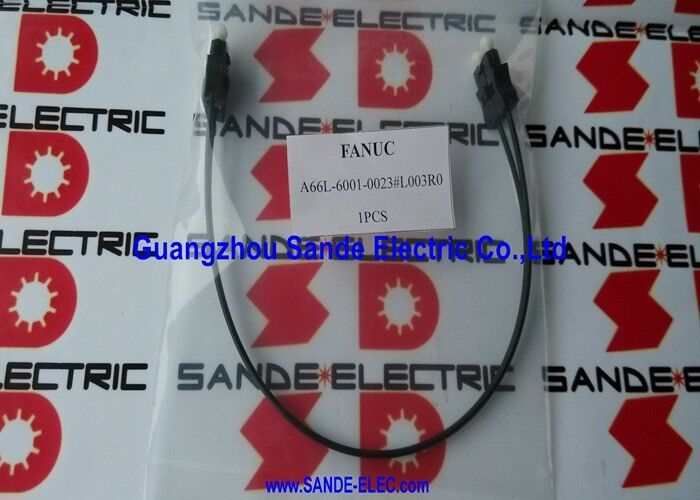

Προσαρμοσμένη διεπαφή Δυναμικό καλώδιο οπτικών ινών A66L-6001-0023

A66L-6001-0023∙ FANUC FSSB Υφασματικό Καλώδιο ∙ Εσωτερικό Υπουργείο / COP10A-COP10B / SVM Servo Daisy-Chain / Πολλαπλά μήκη

Φύλλο οπτικών ινών FSSB συνδεδεμένο με το servo bus μέσα στο ντουλάπι

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

Κάθε καλώδιο A66L-6001-0023 μεταφέρει ένα τμήμα της αλυσίδας FSSB από μια οπτική θύρα μετάδοσης COP10A στην οπτική θύρα λήψης COP10B της επόμενης μονάδας.Πολλαπλά καλώδια αλυσίδας A66L-6001-0023 μαζί μέσα στο ντουλάπι για να σχηματίσουν το πλήρες λεωφορείο επικοινωνίας FSSB που εξυπηρετεί όλους τους άξονες του συστήματος.

Πληροφορίες βασικών σειρών

Χωρίς κάλυψη κατασκευή Μόνο μέσα στο ντουλάπι

Η κατασκευή χωρίς κάλυψη καθιστά το A66L-6001-0023 συμπαγές και ελαφρύ για χρήση στο εσωτερικό του ντουλαπιού:

Για προστατευμένη διαδρομή εντός κλειστού ντουλάπι ελέγχου:Χωρίς την ενισχυμένη εξωτερική κάλυψη της σειράς A66L-6001-0026 N/S, το καλώδιο A66L-6001-0023 είναι πιο εύθραυστο από φυσική άποψη προστατευμένη δρομολόγηση μεταξύ γειτονικών μονάδων εντός του ντουλάπιου, αλλά όχι για εξωτερική δρομολόγηση.

Όχι για εξωτερική διαδρομή:Για τις συνδέσεις FANUC HSSB μεταξύ χωριστών ντουλάπιων, απαιτείται η ενισχυμένη σειρά A66L-6001-0026 N/S.

Εφαρμογές

Δικτύωση του κιβωτίου του FANUC αi σερβοσυστήματοςΌλα τα κέντρα επεξεργασίας CNC της FANUC, τα κέντρα στροφής και οι μηχανές άλεσης που χρησιμοποιούν αi (ή βi) σερβομονούλες με επικοινωνία FSSB ∙ ένα καλώδιο A66L-6001-0023 ανά διάμεσο τμήμα στο ντουλάπι.

Ελεγκτές ρομπότ FANUC R-30iA/R-30iB/R-30iB+:Ρομποτικά ελεγκτικά συστήματα που χρησιμοποιούν FSSB για τη σύνδεση της κύριας πλακέτας με εσωτερικές μονάδες ενισχυτή ελεγκτικού συστήματος με σύντομα καλώδια A66L-6001-0023 που συνδέουν τις παρακείμενες μονάδες μέσα στο ντουλάπι του ελεγκτή.

Συστήματα CNC FANUC 16i/18i/21i/30i:Κεφαλαία χειρισμού CNC με πολλαπλούς άξονες SVM που χρησιμοποιούν την οπτική λεωφορεία FSSB· κάθε μονάδα άξονα στην αλυσίδα απαιτεί ένα τμήμα καλωδίου.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A66L-6001-0023 (FSSB) και του A66L-6001-0026 (HSSB);

Το A66L-6001-0023 εξυπηρετεί το FSSB χρησιμοποιείται στο εσωτερικό του κιβωτίου εφοδιασμού μεταξύ των μονάδων SVM και των πλακών CNC μέσω θύρων COP10A / COP10B, χωρίς κάλυψη, μικρών μήκων.Το A66L-6001-0026 εξυπηρετεί το HSSB χρησιμοποιείται για εξωτερικές συνδέσεις μεταξύ χωριστών ντουλάπιωνΔιαφορετικά συστήματα λεωφορείων με διαφορετικούς συνδετήρες και εφαρμογές

Ε2: Πώς μπορώ να επιλέξω το σωστό μήκος A66L-6001-0023 για την εγκατάσταση του υδραυλικού μου ντουλαπιού;

Μέτρηση της φυσικής απόστασης μεταξύ της θύρας COP10A μιας μονάδας και της θύρας COP10B της επόμενης μονάδας στην προγραμματισμένη διαδρομή αλυσίδας FSSB.Επιλέξτε το επόμενο πρότυπο μήκος που είναι ίσο ή ελαφρώς μεγαλύτερο από αυτή την απόσταση. Αποφύγετε το υπερβολικό καλώδιο που πρέπει να τυλιχθεί ή να δεθεί στο ντουλάπι ̇ το υπερβολικό καλώδιο μπορεί να υπερβεί τα όρια ελάχιστης ακτίνας κάμψης που υποβαθμίζουν την οπτική μετάδοση.

Ε3: Ποιος κωδικός συναγερμού FANUC υποδεικνύει ένα χαλασμένο καλώδιο A66L-6001-0023;

Ένα σπασμένο ή αποσυνδεδεμένο καλώδιο FSSB προκαλεί την απώλεια επικοινωνίας του CNC με όλους τους άξονες από το αποσυνδεδεμένο σημείο και μετά στην αλυσίδα.Η FANUC παράγει SV0401 (servo not ready) ή SV5136/5137 (FSSB επικοινωνιακός συναγερμός) για τους επηρεασμένους άξονες.Ελέγξτε τις οπτικές συνδέσεις του FSSB και την κατάσταση του καλωδίου ̇ επιθεωρήστε για καμπυλωμένες ίνες κοντά στα σημεία εισόδου του συνδέσμου, τα οποία είναι η πιο κοινή θέση βλάβης.

Ε4: Μπορεί τα καλώδια A66L-6001-0023 να χρησιμοποιηθούν σε συστήματα FSSB-b (ταχύτερα) καθώς και σε τυποποιημένα συστήματα FSSB;

Η διεπαφή FSSB-b σε μεταγενέστερες γενιές FANUC CNC χρησιμοποιεί μια υψηλότερης ταχύτητας οπτική επικοινωνία στην ίδια μορφή θύρας COP10A/COP10B.Τα καλώδια A66L-6001-0023 είναι συμβατά με το FSSB-b καθώς και με το πρότυπο FSSB. Το ίδιο το καλώδιο οπτικών ινών μεταφέρει φως με την απαιτούμενη ταχύτητα δεδομένων.Επιβεβαιώστε από το εγχειρίδιο σύνδεσης του συγκεκριμένου CNC ότι το επιλεγμένο μήκος καλωδίου βρίσκεται εντός των προδιαγραφών μέγιστου μήκους καλωδίου του συστήματος FSSB-b.
