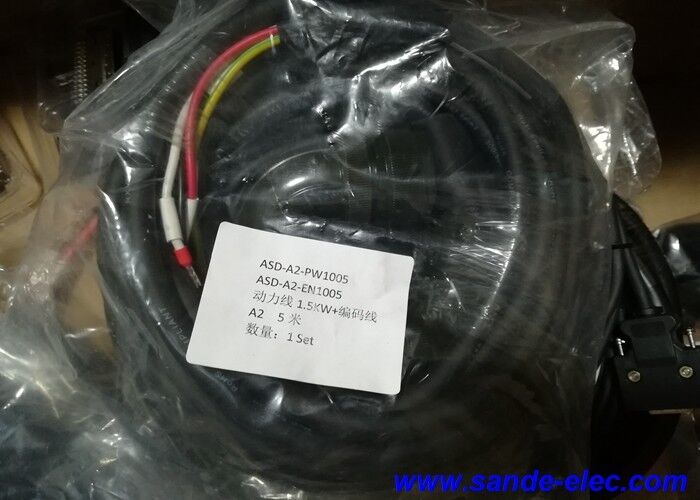

ASD-A2-EN1005 ∙ Δέλτα ASDA-A2 Encoder Feedback Cable 5m / Προσυναρμολογημένο / ASDA-A2 σε ECMA Servo Motor Encoder

Καλώδιο ανατροφοδότησης κωδικοποιητή για συστήματα servo Delta ASDA-A2

Το ASD-A2-EN1005 είναι ένα καλώδιο ανατροφοδότησης κωδικοποιητή 5 μέτρων προσυναρμολογημένο από την σειρά αξεσουάρ του συστήματος servo ASDA-A2 της Delta Electronics. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

Στα 5 μέτρα, the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Βασικές προδιαγραφές

Διασύνδεση κωδικοποιητή ASDA-A2

Το σύστημα εφοδιασμού ASDA-A2 χρησιμοποιεί κωδικοποιητή υψηλής ανάλυσης ενσωματωμένο στον εφοδιασμό ECMA:

20 bit ανάλυση κωδικοποιητή:Οι κινητήρες Delta ECMA είναι εφοδιασμένοι με κωδικοποιητή 20 bit 048,576 αριθμούς ανά στροφή για εξαιρετική ανάλυση θέσης.Αυτή η ανατροφοδότηση υψηλής ανάλυσης επιτρέπει στο ASDA-A2 να επιτύχει την ακριβή τοποθέτηση που απαιτείται σε εφαρμογές CNC και αυτοματισμού υψηλής ακρίβειας.

Απόλυτη υποστήριξη κωδικοποιητή:Ορισμένες παραλλαγές κινητήρα ECMA περιλαμβάνουν έναν απολύτη κωδικοποιητή 17 bit που επιτρέπουν λειτουργία άξονα χωρίς καθοδήγηση με ενεργοποίηση.

Δεδομένα σειριακού κωδικοποιητή υψηλής ταχύτητας:Ο κωδικοποιητής επικοινωνεί δεδομένα θέσης στο ASDA-A2 μέσω μιας σειριακής διεπαφής υψηλής ταχύτητας.

Εφαρμογές

Άξονες μηχανών εργαλείων CNC Delta ASDA-A2:Οι κινητήρες εξυπηρέτησης ECMA στα κέντρα επεξεργασίας CNC, στα κέντρα στροφής και στις μηχανές άλεσης που χρησιμοποιούν κινητήρες ASDA-A2 ∙ ένας ASD-A2-EN1005 ανά άξονα εξυπηρέτησης σε τυπικές αποστάσεις καλωδίου 5 m.

Τοποθέτηση βιομηχανικής αυτοματοποίησης:Σερβοάξονες με κίνηση ASDA-A2 σε εξοπλισμό αυτοματοποιημένης συναρμολόγησης, χειρισμού υλικών και ακριβούς θέσης με κινητήρες ECMA.

Συσκευασία και επισήμανση υψηλής ταχύτητας:Εξοπλισμός χειρισμού, πλήρωσης και επισήμανσης ιστών με ελεγχόμενο με σέρβο, χρησιμοποιώντας τα συστήματα ASDA-A2 και ECMA.

Ελέγχος κίνησης ακριβείας:Η E-CAM (ηλεκτρονική κάμερα) και οι εφαρμογές συγχρονισμένης κίνησης που χρησιμοποιούν τα προηγμένα χαρακτηριστικά ελέγχου του ASDA-A2 είναι απαραίτητες για την κοπή του πλεονασμού,περιστρεφόμενη κοπή, και τον έλεγχο καταχωρίσεων.

Γενικές ερωτήσεις

ΕΡ1: Μπορεί το ASD-A2-EN1005 να χρησιμοποιηθεί με άλλες σειρές servo drive της Delta ASDA;

Το ASD-A2-EN1005 έχει σχεδιαστεί για την διεπαφή CN2 της σειράς ASDA-A2. Άλλες σειρές δίσκων Delta ASDA (ASDA-B2, ASDA-A3) μπορεί να χρησιμοποιούν διαφορετικές μορφές συνδέσμων CN2 ή πρωτόκολλα διεπαφής κωδικοποιητών.Επιβεβαιώστε από την τεκμηρίωση του συστήματος servo της Delta ότι η σύνδεση drive-end και το πρωτόκολλο κωδικοποιητή ταιριάζουν πριν χρησιμοποιήσετε αυτό το καλώδιο με μια μη A2 μονάδα.

Ε2: Ποια συμπτώματα υποδεικνύουν ελαττωματικό καλώδιο κωδικοποίησης ASD-A2-EN1005;

Ένα χαλασμένο ή υποβαθμισμένο καλώδιο κωδικοποιητή παράγει συναγερμούς επικοινωνίας κωδικοποιητή στο ASDA-A2 (κωδικοί σφάλματος όπως AL002, AL003, AL009 ή κωδικοί σφάλματος κωδικοποιητή ανάλογα με τον συγκεκριμένο τύπο σφάλματος),ακανόνιστη ανατροφοδότηση της ταχύτητας του κινητήρα, σφάλματα μετρητή θέσης, ή πλήρης απώλεια σήματος κωδικοποιητή που προκαλεί σφάλμα της μονάδας σε ενεργοποίηση.Ελέγξτε το κάθισμα του συνδέσμου καλωδίου και στα δύο άκρα πριν καταδικάσετε το καλώδιο.

Ε3: Είναι το ASD-A2-EN1005 συμβατό με τους κινητήρες ECMA που χρησιμοποιούν απόλυτους κωδικοποιητές;

Οι μονάδες οδήγησης Delta ASDA-A2 υποστηρίζουν κινητήρες ECMA με αυξητικό και απόλυτο κωδικοποιητή μέσω της ίδιας διεπαφής CN2.Το καλώδιο ASD-A2-EN1005 μεταφέρει τα δεδομένα και των δύο τύπων κωδικοποιητή μέσω του ίδιου καλωδίου και συνδέσμου. Ο τύπος κωδικοποιητή καθορίζεται από το μοντέλο κινητήρα.Τόσο οι απόλυτες (17 bit) όσο και οι πρόσθετες (20 bit) διεπαφές κωδικοποιητών ECMA χρησιμοποιούν τον ίδιο συνδετήρα CN2 και το ίδιο καλώδιο ASD-A2-EN1005.

Ε4: Ποιο είναι το μέγιστο μήκος καλωδίου κωδικοποιητή για τα συστήματα Delta ASDA-A2;

Η Δέλτα καθορίζει το μέγιστο μήκος καλωδίου κωδικοποιητή για το ASDA-A2 στο εγχειρίδιο οδηγιών του ενισχυτή.Η υψηλής ταχύτητας διασύνδεση σειριακού κωδικοποιητή έχει μέγιστους περιορισμούς μήκους καλωδίου που σχετίζονται με τον χρόνο σήματος και την χωρητικότητα καλωδίου. Οι τυποποιημένες εγκαταστάσεις χρησιμοποιούν καλώδια έως 20 μέτρα ή μεγαλύτερα για ορισμένες διαμορφώσεις. Επιβεβαιώστε το μέγιστο μήκος από την τεκμηρίωση ASDA-A2 της Delta για τον συγκεκριμένο τύπο κωδικοποιητή που χρησιμοποιείται.
