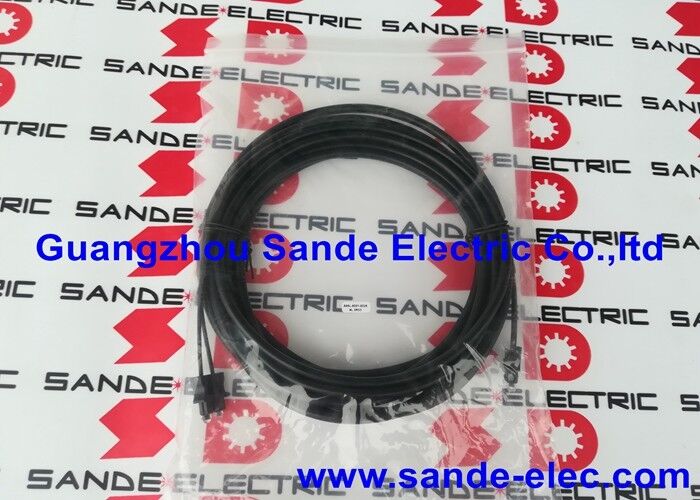

Μεταχειρισμένο καλώδιο σερβοκωδικοποιητή Fanuc οπτικής ίνας A66L-6001-0026#L5R03

A66L-6001-0026#L5R03∙ FANUC HSSB Οπτικό καλώδιο ∙ 5m / N/S Ενισχυμένο κάλυμμα / υψηλής ταχύτητας / ανθεκτικό σε EMI / εξωτερική λειτουργία

Οπτικό καλώδιο HSSB 5 μέτρων ∆εσμευμένες εγκαταστάσεις μηχανών

Το A66L-6001-0026#L5R03 είναι το 5 μέτρων ενισχυμένο καλώδιο οπτικών ινών HSSB από τη σειρά A66L-6001-0026 της FANUC. this cable serves the shortest standard external cable run in the N/S sheathed HSSB series — for compact CNC and robot installations where the control cabinet and drive panel are mounted within 5 metres of routed cable path.

Το καλώδιο μήκους 5 μέτρων είναι η τυποποιημένη επιλογή για κέντρα επεξεργασίας με ενσωματωμένα (εγκατεστημένα στη μηχανή) ντουλάπια, συστήματα ρομπότ όπου ο ελεγκτής τοποθετείται άμεσα δίπλα στο ρομπότ,και κέντρα στροφής CNC που τοποθετούνται σε πάγκο όπου το κιβώτιο κίνησης βρίσκεται απευθείας δίπλα στο μηχάνημα.

Βασικές προδιαγραφές

Μεταφορά δεδομένων υψηλής ταχύτητας μέσω οπτικών ινών

Το HSSB μεταδίδει τα δεδομένα εντολής και ανατροφοδότησης από την υπηρεσία σε υψηλή ταχύτητα μεταξύ του χειριστή FANUC CNC και του συστήματος παροχής τροφοδοσίας:

Οπτική επικοινωνία full-duplex:Οι εντολές ταχύτητας άξονα, οι εντολές θέσης και τα σήματα ενεργοποίησης ταξιδεύουν από το CNC στις τροφοδοσίες servo. Η ανατροφοδότηση του κωδικοποιητή, η κατάσταση της οδήγησης και τα δεδομένα σφάλματος ταξιδεύουν από τις μονάδες οδήγησης στο CNC ταυτόχρονα,πάνω από την ίδια σύνδεση οπτικών ινών, χωρίς τα προβλήματα σύγκρουσης σήματος των ηλεκτρικών καλωδίων half-duplex.

Μεγάλη ταχύτητα σεριακό πρωτόκολλο:Το HSSB της FANUC λειτουργεί με ταχύτητες δεδομένων πολλαπλών megabits ανά δευτερόλεπτο πολύ ταχύτερες από τις παλαιότερες αναλογικές διεπαφές servo.που επιτρέπουν στο CNC να εκτελεί ομαλή συντονισμένη κίνηση πολλών αξόνων.

Εφαρμογές

Κέντρα επεξεργασίας μικροκυκλικών μηχανών CNC:FANUC αi servo systems on vertical machining centres with compact footprints where the drive electronics are mounted within 5m of the CNC control panel — the 5m cable spans the typical routing path with service loop allowance.

Ελέγχοντες ρομπότ FANUC R-30iA/R-30iBΤα ντουλάπια ελέγχου ρομπότ τοποθετημένα αμέσως δίπλα ή πίσω από τον βραχίονα ρομπότ ̇ 5m καλύπτουν τη σύνδεση ελεγκτή-σερβομονάδα με περιθώριο διαδρομής.

Κέντρα στροφής CNC με ενσωματωμένα ντουλάπια:Συμπληρωματικές μηχανές CNC όπου το ντουλάπι ελέγχου της μηχανής είναι απευθείας ενσωματωμένο στο σώμα της μηχανής, η τυπική απόσταση διαδρομής σε αυτές τις διαμορφώσεις είναι 5 m.

Γενικές ερωτήσεις

Ερώτηση 1: Πότε 5 μέτρα είναι ανεπαρκή για μια καλωδιακή γραμμή HSSB;

Όταν η απόσταση δρομολόγησης από την οπτική πύλη εξόδου CNC στην οπτική πύλη παροχής τροφοδοσίας ̇ μετρούμενη κατά μήκος της πραγματικής διαδρομής του καλωδίου, συμπεριλαμβανομένων των κορυφών, των γωνιών και των βρόχων εξυπηρέτησης ̇ υπερβαίνει τα 5 m.Σε αυτή την περίπτωση, επιλέξτε το 7m (#L7R003), 8m (#L8R03), ή μεγαλύτερη παραλλαγή.

Ε2: Η A66L-6001-0026#L5R03 λειτουργεί με όλες τις γενιές χειριστών FANUC CNC και ρομπότ;

Τα καλώδια A66L-6001-0026 είναι συμβατά με όλα τα συστήματα FANUC CNC και τους ελεγκτές ρομπότ που χρησιμοποιούν την οπτική διεπαφή HSSB (δοχή συνδέσμου R03).Αυτό περιλαμβάνει τη σειρά 16i/18i/21i/30i CNC και τους ελεγκτές ρομπότ R-30iA/R-30iB/R-30iB+Για τις πιο πρόσφατες γενιές ελεγκτών FANUC, επιβεβαιώστε από το εγχειρίδιο σύνδεσης ότι ισχύει η μορφή HSSB R03.

Ε3: Ποιο είναι το μήκος κύματος του οπτικού σήματος που χρησιμοποιείται στα καλώδια A66L-6001-0026;

Τα καλώδια FANUC HSSB χρησιμοποιούν πλαστικές οπτικές ίνες (POF) που λειτουργούν στο ορατό κόκκινο φάσμα, συνήθως γύρω στο μήκος κύματος 650nm.Αυτό είναι το τυποποιημένο μήκος κύματος για τις βιομηχανικές πλαστικές οπτικές ίνες. Το ίδιο φυσικό καλώδιο χρησιμοποιείται σε όλη την γκάμα προϊόντων HSSB της FANUC.Το μήκος κύματος των 650nm είναι πάνω από την περιοχή του κοντινού υπέρυθρου που χρησιμοποιείται στις ίνες τηλεπικοινωνιών, και η ίδια η πλαστική ίνες έχει υψηλότερη εξασθένιση από την γυάλινη ίνες,Για αυτό το λόγο το μέγιστο μήκος καλωδίων είναι σε δεκάδες μέτρα και όχι σε χιλιόμετρα..

Ε4: Μπορεί ο σύνδεσμος R03 να καθαριστεί εάν οι οπτικές επιδόσεις υποβαθμίζονται με την πάροδο του χρόνου;

Ναι, οι σύνδεσμοι οπτικών ινών μπορούν να συσσωρεύσουν μόλυνση στο γυαλισμένο πρόσωπο της ινής, αυξάνοντας την απώλεια εισαγωγής. FANUC recommends using appropriate fiber optic cleaning tools (lint-free wipes and optical cleaning fluid) to clean the connector face if HSSB communication errors develop in a previously functional installation.Ποτέ μην χρησιμοποιείτε μόνον συμπιεσμένο αέρα· μπορεί να εξαπλώσει τη μόλυνση αντί να την απομακρύνει. Καθαρίστε τόσο τον συνδετήρα του καλωδίου όσο και το πρόσωπο της πρίζας.
