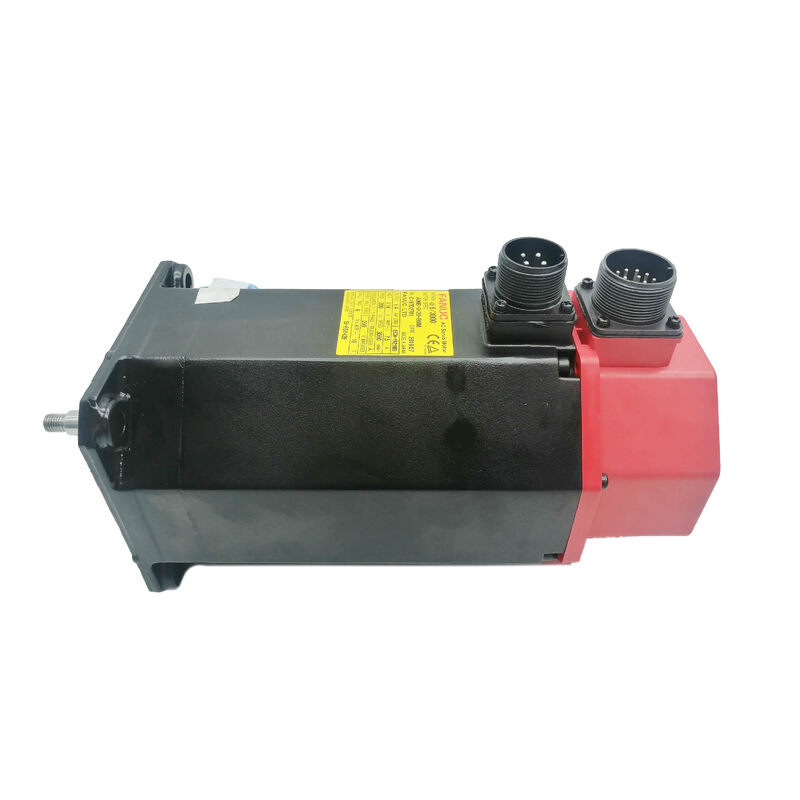

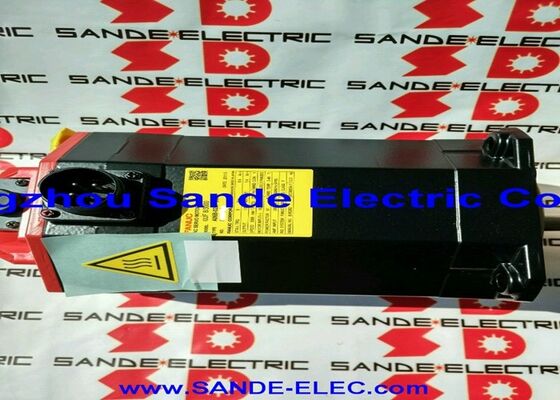

A06B-0153-B077 Fanuc AC σερβοκινητήρας A06B0153B077 AO6B-OI53-BO77

Fanuc A06B-0153-B077 | Σειρά ALPHA AC Servo Motor A30/3000 — 4.8kW, Ευθύς Άξονας, Κωδικοποιητής I64

Αριθμός Εξαρτήματος: A06B-0153-B077

Σειρά: ALPHA AC Servo Motor

Μοντέλο: A30 / 3000

Κατάσταση: Διακόπηκε από τον Κατασκευαστή — Διαθέσιμο Ανακατασκευασμένο & Πλεονάζον Απόθεμα

Συνθήκη: Ανακατασκευασμένο / Ανταλλαγή / Πλεονάζον

Επισκόπηση

Το Fanuc A06B-0153-B077 είναι ένας βαρέως τύπου AC servo motor της σειράς ALPHA — μοντέλο A30/3000 — που βρίσκεται σε ένα σημαντικά διαφορετικό επίπεδο από τους συμπαγείς κινητήρες AC12 και AC22 που εμφανίζονται συχνότερα στην αγορά servo CNC.

Με ισχύ εξόδου 4.8 kW, ροπή ακινητοποίησης 30 Nm, τριφασική τάση 168V στα 200Hz και συνεχή ρεύμα 17A, αυτός είναι ένας κινητήρας για τις μεγαλύτερες κινήσεις των αξόνων μεσαίων έως μεγάλων εργαλειομηχανών CNC: οι άξονες που κινούν σημαντική μηχανική μάζα, αντιστέκονται σε επιθετικές δυνάμεις κοπής και χρειάζεται να διατηρούν την ακρίβεια θέσης υπό συνθήκες φορτίου που μικρότεροι κινητήρες δεν μπορούν να αντέξουν.

Ζυγίζοντας περίπου 41 kg, το A06B-0153-B077 είναι μια φυσικά επιβλητική μονάδα σύμφωνα με τα πρότυπα των servo motor.

Αυτό το βάρος είναι άμεση συνέπεια της μάζας των χάλκινων περιελίξεων και του όγκου του ελασματοποιημένου σιδηροπυρήνα που απαιτούνται για την αξιόπιστη παροχή 30 Nm ροπής ακινητοποίησης.

Είναι εξοπλισμένο με ευθύ άξονα και τον κωδικοποιητή παλμών I64, διαμορφωμένο για διατάξεις κίνησης που βασίζονται σε σύζευξη και ανατροφοδότηση αξόνων που ήταν στάνταρ στα κέντρα κατεργασίας και τα κέντρα περιστροφής της γενιάς του που ήταν εξοπλισμένα με Fanuc.

Η Fanuc έχει διακόψει αυτόν τον κινητήρα. Τα μηχανήματα στα οποία κατασκευάστηκε δεν έχουν διακοπεί — και για τις εγκαταστάσεις που τα λειτουργούν ακόμα, μια αξιόπιστη πηγή επισκευάσιμων μονάδων A06B-0153-B077 είναι μια άμεση παραγωγική ανάγκη.

Βασικές Προδιαγραφές

Το A30 στην Ιεραρχία Κινητήρων ALPHA

Η ονομασία AC30 αντικατοπτρίζει την ονομαστική κατηγορία ροπής της Fanuc για αυτόν τον κινητήρα — 30 Nm ροπή ακινητοποίησης — και η ονομαστική ταχύτητα 3.000 RPM τον τοποθετεί στο υψηλότερο άκρο ταχύτητας των μεγαλύτερων κινητήρων πλαισίου ALPHA AC.

Μαζί, αυτές οι παράμετροι ορίζουν έναν κινητήρα κατάλληλο για το είδος της εργασίας των αξόνων για την οποία οι οικογένειες AC12 και AC22 απλά δεν είναι κατάλληλες: τοποθέτηση κύριας ατράκτου σε μεγάλα κέντρα περιστροφής, βαριές κινήσεις άξονα Z σε κέντρα κατεργασίας τύπου γάντζου, ή ο κύριος άξονας ενός μηχανήματος όπου η συνδυασμένη μάζα του τραπεζιού εργασίας, της βάσης και του τεμαχίου δημιουργεί ανακλώμενη αδράνεια που μικρότερα πλαίσια δεν μπορούν να διαχειριστούν χωρίς αστάθεια βρόχου ταχύτητας ή παρατεταμένο υπερβολικό ρεύμα.

Στα 4.8 kW και 3.000 RPM, το A30/3000 παράγει την ονομαστική του ισχύ σε ταχύτητα λειτουργίας που ταιριάζει τόσο σε λειτουργίες περιγράμματος όσο και σε κινήσεις ταχείας διάβασης που μειώνουν τον χρόνο κύκλου μη κοπής σε μηχανήματα με μεγάλες διαδρομές αξόνων.

Το μέγιστο ρεύμα των 34A — διπλάσιο του συνεχούς ονομαστικού ρεύματος — παρέχει τη ροπή επιτάχυνσης που απαιτείται για γρήγορη διάβαση σε έναν βαρύ άξονα χωρίς να απαιτείται υπερμεγέθη μονάδα κίνησης για τη διαχείριση κανονικών φορτίων κοπής.

Το βάρος του σώματος 41 kg είναι η πρακτική πραγματικότητα που πρέπει να λαμβάνεται υπόψη σε οποιαδήποτε διαδικασία συντήρησης αυτού του κινητήρα.

Η αφαίρεση και η επανεγκατάσταση του κινητήρα απαιτούν μηχανικό εξοπλισμό υποστήριξης — γερανό ή τρόλεϊ με βαθμολογία για το φορτίο — και η διεπαφή σύζευξης ή του συστήματος μετάδοσης κίνησης πρέπει να επανασυνδεθεί και να ευθυγραμμιστεί με τον κινητήρα σωστά υποστηριζόμενο. Αυτός δεν είναι ένας κινητήρας που μπορεί να αντικατασταθεί γρήγορα από έναν τεχνικό χωρίς προγραμματισμό.

Ευθύς Άξονας και Ενσωμάτωση Συστήματος Μετάδοσης Κίνησης

Ο λείος ευθύς άξονας στο A06B-0153-B077 μεταδίδει ροπή μέσω της δύναμης σύσφιξης της σύζευξης — κανένα κλειδί δεν παρέχει επιπλέον μηχανική εμπλοκή. Για έναν κινητήρα που παρέχει 30 Nm ροπής ακινητοποίησης σε αυτό το μέγεθος πλαισίου, η επιλογή της σύζευξης και η προδιαγραφή ροπής εγκατάστασης πρέπει να είναι κατάλληλες για το φορτίο.

Απαιτούνται ακριβείς συζεύξεις servo με το σωστό μέγεθος οπής και την ονομαστική χωρητικότητα ροπής. Υπομεγέθεις συζεύξεις κινδυνεύουν να γλιστρήσουν κατά την επιτάχυνση του άξονα από βαριά μηχανικά φορτία, γεγονός που παράγει σφάλμα θέσης που συσσωρεύεται με την πάροδο του χρόνου χωρίς άμεση εμφανή ένδειξη σφάλματος.

Ο ευθύς λείος άξονας απλοποιεί επίσης την αφαίρεση της σύζευξης κατά τη συντήρηση σε σύγκριση με παραλλαγές με κλειδί όπου το κλειδί πρέπει να εξαχθεί πριν αφαιρεθεί ο κόμβος. Για έναν τόσο βαρύ κινητήρα που θα χρειαστεί περιοδική πρόσβαση συντήρησης, αυτή η απλότητα έχει πρακτική αξία στο πεδίο.

Υπάρχουν παραλλαγές άξονα με κλειδί στην οικογένεια A06B-0153 — οι καταλήξεις B075 και B175 φέρουν κλειδιά — αλλά το B077 είναι η προδιαγραφή λείου άξονα, και τα μηχανήματα που είναι κατασκευασμένα γύρω του είναι σχεδιασμένα για διατάξεις σύζευξης λείου άξονα.

Κωδικοποιητής Παλμών I64 — Καθιερωμένη Ανατροφοδότηση Παλμών

Το I64 είναι ένας κωδικοποιητής παλμών 64.000 ανά περιστροφή που είναι ενσωματωμένος στο πίσω μέρος του περιβλήματος του κινητήρα. Παρέχει ανατροφοδότηση θέσης και ταχύτητας στον ενισχυτή servo ALPHA, με το CNC να καθορίζει την απόλυτη θέση του άξονα μέσω μιας ακολουθίας ομοποίησης σε κάθε εκκίνηση του μηχανήματος.

Σε μέγιστη ταχύτητα 3.000 RPM, το I64 παράγει 3,2 εκατομμύρια παλμούς ανά δευτερόλεπτο — το εύρος ζώνης ανατροφοδότησης που αναμένει ο ενισχυτής servo ALPHA για αυτήν την κατηγορία κινητήρων.

Σε έναν κινητήρα αυτής της ηλικίας και κατηγορίας βάρους, ο κωδικοποιητής I64 και ο σύνδεσμός του είναι τα εξαρτήματα που αξίζουν την πιο προσεκτική επιθεώρηση κατά την αξιολόγηση μιας μεταχειρισμένης μονάδας.

Το σώμα του κωδικοποιητή είναι τοποθετημένο στο πίσω μέρος του κινητήρα και εκτίθεται στην μηχανική δόνηση που ένας κινητήρας 41 kg μεταδίδει μέσω της δομής του κατά την κανονική λειτουργία.

Η ακεραιότητα του συνδέσμου και η κατάσταση εξόδου του καλωδίου είναι οι πιο συνηθισμένοι τρόποι αστοχίας που σχετίζονται με τον κωδικοποιητή σε βαριούς κινητήρες με εκτεταμένο ιστορικό σέρβις, παρουσιάζοντας συνήθως σφάλμα θέσης ή κωδικούς συναγερμού κωδικοποιητή στην μονάδα κίνησης πριν η βλάβη γίνει καταστροφική.

Συμβατότητα Μονάδας Κίνησης & Ελέγχου

Το A06B-0153-B077 είναι συμβατό με ενισχυτές servo της σειράς Fanuc ALPHA — μονάδες SVM — κατάλληλες για τις απαιτήσεις συνεχούς ρεύματος 17A / μέγιστου ρεύματος 34A του A30/3000. Ενσωματώνεται με τις πλατφόρμες ελέγχου CNC της Fanuc που ήταν τρέχουσες κατά την παραγωγή του: ελέγχους Σειράς 0, 0i, 15, 16, 18 και 21.

Ο ενισχυτής servo πρέπει να παραμετροποιηθεί με τον κωδικό τύπου κινητήρα για το A30/3000 πριν λειτουργήσει ο άξονας — λανθασμένη παραμετροποίηση επηρεάζει τη συμπεριφορά του βρόχου ταχύτητας και τα όρια ρεύματος σε κλίμακα όπου τα σφάλματα παράγουν καταστροφικό υπερβολικό ρεύμα αντί για απλώς αργή απόκριση.

Δεδομένης της ηλικίας αυτής της σειράς κινητήρων και του εύρους αναβαθμίσεων ελέγχου και κίνησης που μπορεί να έχουν υποστεί τα μηχανήματα από την αρχική κατασκευή, αξίζει να επιβεβαιωθεί ότι ο υπάρχων ενισχυτής servo είναι κατάλληλος για την κατηγορία ρεύματος του A30 πριν την εγκατάσταση ενός κινητήρα αντικατάστασης.

Ένας υπομεγέθης ενισχυτής που συνδυάζεται με αυτόν τον κινητήρα θα φτάσει στο όριο ρεύματός του κατά την επιτάχυνση του άξονα και θα παράγει επίμονες βλάβες μονάδας κίνησης υπό κανονικές συνθήκες λειτουργίας.

Κατάσταση Διακοπής και Πραγματικότητα Προμήθειας

Η διακοπή του A06B-0153-B077 από την Fanuc αντικατοπτρίζει μια μετάβαση γενιάς προϊόντων και όχι μια αντανάκλαση της δυνατότητας σέρβις του κινητήρα.

Η σειρά ALPHA τελικά αντικαταστάθηκε από τις γενιές Alpha i και Beta i, αλλά τα εργαλειομηχανήματα που είναι κατασκευασμένα γύρω από την παλαιότερη σειρά ALPHA παραμένουν σε παραγωγική λειτουργία σε εργαστήρια και εγκαταστάσεις παραγωγής όπου η οικονομία της διατήρησης ενός αποδεδειγμένου μηχανήματος σε λειτουργία υπερτερεί του κόστους και της πολυπλοκότητας μιας πλήρους επανεξοπλισμού.

Για αυτά τα μηχανήματα, οι πρακτικές επιλογές προμήθειας είναι ανακατασκευασμένα πρωτότυπα, επαληθευμένες μονάδες πλεονάζοντος νέου-παλιού αποθέματος και προγράμματα ανταλλαγής μέσω εξειδικευμένων εταιρειών επισκευής servo motor που είναι εξοικειωμένες με τη σειρά ALPHA A30.

Στα 41 kg, το κόστος αποστολής για αυτόν τον κινητήρα είναι σημαντικό — πληροί τις προϋποθέσεις για μεταφορά φορτίου και όχι για δέμα, γεγονός που επηρεάζει τόσο την εφοδιαστική αλυσίδα όσο και την οικονομία των αποφάσεων επισκευής έναντι αντικατάστασης.

Κατά την αξιολόγηση μιας ανακατασκευασμένης μονάδας, το βάρος από μόνο του δεν πρέπει να εκλαμβάνεται ως σημάδι κατάστασης.

Ένας κινητήρας 41 kg μπορεί να έχει υποβαθμισμένες περιελίξεις, φθαρμένα ρουλεμάν ή έναν συμβιβασμένο κωδικοποιητή και να αισθάνεται ακόμα συμπαγής στο χέρι. Τα τεκμηριωμένα αποτελέσματα δοκιμών πάγκου — αντίσταση περιέλιξης, αντίσταση μόνωσης, έξοδος κωδικοποιητή, εκκίνηση χωρίς φορτίο — είναι τα στοιχεία που έχουν σημασία, όχι η φυσική εμφάνιση.

Συχνές Ερωτήσεις

Ε1: Ποιος ενισχυτής servo ALPHA είναι συμβατός με το A06B-0153-B077;

Το A30/3000 απαιτεί μια μονάδα SVM της σειράς ALPHA κατάλληλη για τουλάχιστον 17A συνεχές και 34A μέγιστο ρεύμα εξόδου. Συμβατές μονάδες κίνησης περιλαμβάνουν το SVM1-40L και σχετικούς ενισχυτές ALPHA στην σωστή κατηγορία ρεύματος.

Η παράμετρος τύπου κινητήρα στην μονάδα κίνησης servo πρέπει να ρυθμιστεί ώστε να ταιριάζει με την προδιαγραφή A30/3000 πριν λειτουργήσει ο άξονας. Επιβεβαιώστε τη συμβατότητα της μονάδας κίνησης πριν παραγγείλετε έναν κινητήρα αντικατάστασης, ιδιαίτερα σε μηχανήματα που έχουν υποστεί αναβαθμίσεις ελέγχου ή κίνησης από την αρχική κατασκευή.

Ε2: Γιατί το A06B-0153-B077 είναι τόσο βαρύ σε σύγκριση με άλλους κινητήρες της σειράς ALPHA;

Η ροπή ακινητοποίησης 30 Nm του A30 απαιτεί σημαντικά μεγαλύτερη μάζα χάλκινων περιελίξεων και όγκο ελασματοποιημένου σιδηροπυρήνα από τους κινητήρες AC12 ή AC22 που παράγονται από μικρότερα πλαίσια. Το βάρος 41 kg είναι μια άμεση φυσική συνέπεια του ηλεκτρομαγνητικού σχεδιασμού που απαιτείται για την αξιόπιστη παροχή αυτού του επιπέδου ροπής στον ονομαστικό κύκλο λειτουργίας.

Δεν υπάρχει ελαφριά εναλλακτική που να παρέχει ισοδύναμη ροπή σε αυτήν την κατηγορία κινητήρων — το βάρος είναι εγγενές στην πυκνότητα ισχύος που επιτυγχάνει ο σχεδιασμός.

Ε3: Ο κινητήρας έχει διακοπεί — είναι αξιόπιστες οι ανακατασκευασμένες μονάδες για παραγωγική χρήση;

Ναι, υπό την προϋπόθεση ότι προέρχονται από ένα κατάστημα με τεκμηριωμένη ικανότητα επισκευής της σειράς ALPHA και επαληθεύσιμες διαδικασίες δοκιμών. Ένα σωστά ανακατασκευασμένο A30/3000 θα έχει αντικατασταθεί τα ρουλεμάν, θα έχουν ελεγχθεί οι περιελίξεις για ισορροπία αντίστασης και ακεραιότητα μόνωσης, θα έχει αξιολογηθεί ο κωδικοποιητής I64 και θα έχει ολοκληρωθεί μια πλήρης εκκίνηση χωρίς φορτίο πριν από την πώληση.

Το ALPHA A30 είναι ένας καλά κατανοητός κινητήρας στην κοινότητα των εξειδικευμένων επισκευαστών servo — οι τρόποι αστοχίας του, τα ανταλλακτικά και οι διαδικασίες σέρβις είναι τεκμηριωμένοι. Απαιτήστε τεκμηρίωση δοκιμών, όχι μόνο οπτική επιθεώρηση.

Ε4: Ποια είναι η διαφορά μεταξύ των παραλλαγών B077 και B075 ή B175 στην οικογένεια A30/3000;

Το B077 έχει λείο ευθύ άξονα, χωρίς κλειδί και χωρίς φρένο — η βασική διαμόρφωση για διατάξεις κίνησης που βασίζονται σε σύζευξη χωρίς απαίτηση συγκράτησης λόγω βαρύτητας. Το B075 φέρει λείο ή με κλειδί άξονα ανάλογα με την υποκατάληξη, επίσης χωρίς φρένο.

Το B175 προσθέτει ένα ενσωματωμένο φρένο συγκράτησης για κάθετες άξονες ή εφαρμογές με φορτίο βαρύτητας. Όλα μοιράζονται την ηλεκτρική προδιαγραφή A30/3000 (4.8kW, 168V, 200Hz, 17A, κωδικοποιητής I64) — οι διαφορές είναι η διαμόρφωση του άξονα και η κατάσταση του φρένου. Επαληθεύστε ποια παραλλαγή είναι εγκατεστημένη πριν παραγγείλετε έναν κινητήρα αντικατάστασης.

Ε5: Ποια είναι τα κρίσιμα σημεία επιθεώρησης σε ένα μεταχειρισμένο A06B-0153-B077;

Στα 41 kg, ο κινητήρας απαιτεί μηχανική υποστήριξη κατά την επιθεώρηση — μην προσπαθείτε να τον κρατήσετε χωρίς υποστήριξη ενώ ελέγχετε τον άξονα. Περιστρέψτε τον άξονα με το χέρι για να αισθανθείτε τυχόν τραχύτητα στα ρουλεμάν, σημειώνοντας ότι το μπροστινό ρουλεμάν σε έναν κινητήρα αυτού του μεγέθους φέρει σημαντικό ακτινικό φορτίο.

Μετρήστε την τριφασική αντίσταση περιέλιξης για ισορροπία μεταξύ όλων των φάσεων και ελέγξτε την αντίσταση μόνωσης προς τη γη. Επιθεωρήστε τον σύνδεσμο του κωδικοποιητή I64 για διάβρωση ακροδεκτών και την έξοδο του καλωδίου για ζημιά ή φθορά. Ελέγξτε το άκρο του λείου άξονα για σημάδια επαφής σύζευξης ή τριβή.

Μια εκκίνηση στον πάγκο υπό ελεγχόμενες συνθήκες με παρακολούθηση σήματος κωδικοποιητή είναι το σωστό πρότυπο επαλήθευσης πριν ο κινητήρας αυτός επιστρέψει σε παραγωγικό άξονα.
