A06B-0146-B077 Fanuc AC σερβοκινητήρας A06B0146B077 AO6B-OI46-BO77

Fanuc A06B-0146-B077 | Σειρά ALPHA AC Servo Motor A22/1500 — 3kW, Ίσιος Άξονας, I64 Encoder

Αριθμός Εξαρτήματος: A06B-0146-B077

Σειρά: ALPHA AC Servo Motor

Μοντέλο: A22 / 1500

Κατάσταση: Διακόπηκε από τον Κατασκευαστή — Διαθέσιμο ανακατασκευασμένο & πλεονάζον απόθεμα

Κατάσταση: Ανακατασκευασμένο / Ανταλλαγή / Πλεονάζον

Επισκόπηση

Ο Fanuc A06B-0146-B077 είναι ένας AC servo κινητήρας 3 kW από τη σειρά ALPHA της Fanuc — μοντέλο A22/1500 — με απλό ίσιο άξονα, χωρίς φρένο, διαμόρφωση κωδικοποιητή incremental που λειτουργεί στην κατηγορία ροπής AC22 με μέγιστη ταχύτητα 1.500 RPM.

Με ροπή ακινητοποίησης 22 Nm, τριφασική τάση 179V στα 100Hz και συνεχή ρεύμα 11A, πρόκειται για έναν κινητήρα με υψηλή πυκνότητα ροπής, χαμηλής ταχύτητας, κατασκευασμένο για βαριές κινήσεις αξόνων σε μικρά έως μεσαία εργαλειομηχανήματα CNC που απαιτούν συνεχή παροχή δύναμης αντί για κίνηση υψηλής ταχύτητας.

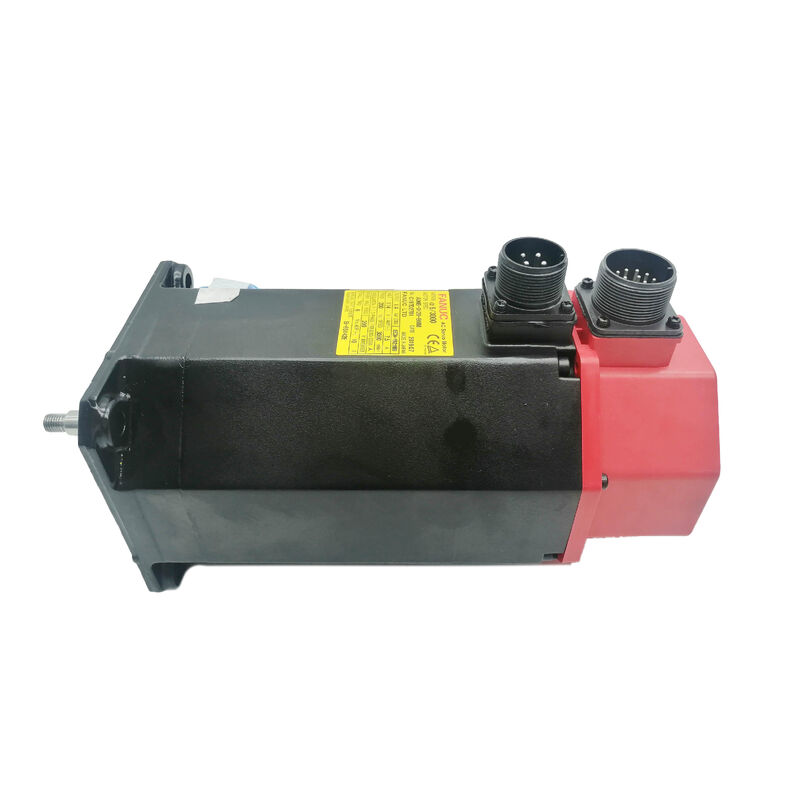

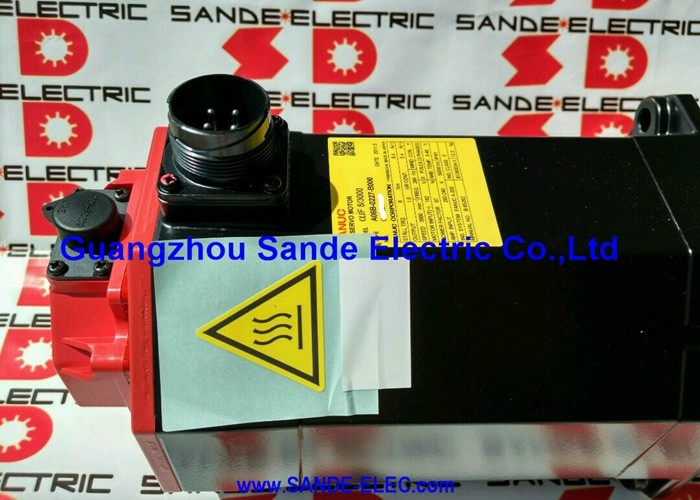

Το κόκκινο άκρο του καλύμματος τον αναγνωρίζει ως γενιά ALPHA — μία από τις πιο ευρέως χρησιμοποιούμενες σειρές servo κινητήρων στη βιομηχανία εργαλειομηχανημάτων CNC καθ' όλη τη διάρκεια παραγωγής του.

Το A22/1500 ειδικότερα ήταν μια κοινή προδιαγραφή για κινήσεις αξόνων X, Y και Z σε κέντρα κατεργασίας και κέντρα τόρνου, όπου οι κινούμενες μάζες ήταν σημαντικές και η απόδοση του μηχανήματος καθοριζόταν από το πόσο καλά αυτοί οι άξονες αντιστέκονταν στα φορτία κοπής, διατηρώντας παράλληλα την ακρίβεια της τροφοδοσίας.

Η Fanuc έχει διακόψει αυτόν τον κινητήρα, αλλά τα μηχανήματα για τα οποία σχεδιάστηκε συνεχίζουν να λειτουργούν σε παραγωγικά περιβάλλοντα παγκοσμίως, διατηρώντας τη ζήτηση για επισκευάσιμες μονάδες αντικατάστασης ενεργή.

Βασικές Προδιαγραφές

Υψηλή Ροπή σε Χαμηλή Ταχύτητα — Η Λογική Σχεδιασμού του A22/1500

Το όριο των 1.500 RPM είναι η παράμετρος που διαμορφώνει τα πάντα σχετικά με την εφαρμογή του A22/1500. Σε σύγκριση με την παραλλαγή A22/3000 στην ίδια κατηγορία ροπής, αυτός ο κινητήρας σχεδιάστηκε για να δίνει προτεραιότητα στην πυκνότητα δύναμης έναντι του εύρους ταχύτητας.

Στα 100Hz ονομαστική συχνότητα και 179V, παρέχει 22 Nm ροπής ακινητοποίησης από έναν κινητήρα ονομαστικής ταχύτητας 1.500 RPM — που σημαίνει σημαντική γραμμική δύναμη ώθησης μέσω μιας άμεσα συνδεδεμένης βίδας σφαιριδίων, ακόμη και σε χαμηλές ταχύτητες κίνησης.

Για τα μηχανήματα στα οποία προδιαγράφεται αυτός ο κινητήρας, η προτεραιότητα στη ροπή ήταν η σωστή μηχανική ανταλλαγή.

Σε ένα κέντρο κατεργασίας μεσαίου μεγέθους με βαρύ τραπέζι εργασίας ή σε ένα κέντρο τόρνου με σημαντική μάζα σέλας, ο άξονας πρέπει να διατηρεί την προγραμματισμένη ταχύτητα τροφοδοσίας έναντι των πραγματικών δυνάμεων κοπής κατά τη διάρκεια μιας πλήρους επιφάνειας ή κύκλου χοντρής κοπής.

Ένας κινητήρας βελτιστοποιημένος για παροχή ροπής χαμηλής ταχύτητας εκτελεί αυτήν την εργασία με θερμικό περιθώριο, χωρίς την ταλαντώση του βρόχου ταχύτητας που μπορεί να εμφανιστεί όταν ένας κινητήρας υψηλότερης ταχύτητας, χαμηλότερης ροπής ωθείται κοντά στο όριο συνεχούς ρεύματος κατά τη διάρκεια επιθετικής κοπής.

Η αδράνεια του ρότορα 0,012 kg·m² τοποθετεί αυτόν τον κινητήρα στην κατηγορία μέσης αδράνειας — κατάλληλα ταιριασμένος με την αδράνεια της βίδας σφαιριδίων και της μηχανικής κίνησης των διαμορφώσεων αξόνων για τις οποίες σχεδιάστηκε, χωρίς να απαιτείται επιθετική ρύθμιση του servo για την επίτευξη σταθερής συμπεριφοράς του βρόχου ταχύτητας.

Ίσιος Απλός Άξονας — Διαμόρφωση SLK

Το A06B-0146-B077 διαθέτει έναν απλό ίσιο άξονα χωρίς κλειδί. Η μετάδοση ροπής στην πλήμνη σύζευξης βασίζεται αποκλειστικά στη δύναμη σύσφιξης — η ακριβής οπή της σύζευξης πιάνει τη διάμετρο του άξονα και συγκρατείται μέσω ελεγχόμενης ροπής σύσφιξης.

Για έναν κινητήρα 3 kW με ροπή ακινητοποίησης 22 Nm σε έναν παραγωγικό άξονα που λειτουργεί συνεχώς, η προδιαγραφή της σύζευξης και η ροπή εγκατάστασης έχουν σημασία.

Μια ανεπαρκής ή λανθασμένα ρυθμισμένη σύζευξη μπορεί να γλιστρήσει υπό συνεχή φόρτιση του άξονα, παράγοντας μικρή περιστροφική ολίσθηση που συσσωρεύεται ως σφάλμα θέσης με την πάροδο του χρόνου χωρίς να δημιουργεί άμεση ένδειξη σφάλματος στη μονάδα οδήγησης.

Οι ακριβείς συζεύξεις τύπου bellows, jaw ή disc, κατάλληλα διαστασιολογημένες για τη διάμετρο του άξονα και την παροχή ροπής του κινητήρα, είναι η σωστή επιλογή για αυτήν την εγκατάσταση.

Όταν εγκαθίσταται ένας κινητήρας αντικατάστασης, η ροπή σύσφιξης της πλήμνης σύζευξης πρέπει να επαληθεύεται σύμφωνα με τις προδιαγραφές του κατασκευαστή της σύζευξης — όχι να εκτιμάται από την προηγούμενη εγκατάσταση — για να διασφαλιστεί η πλήρης εμπλοκή της ικανότητας τριβής άξονα προς πλήμνη.

Η διάμετρος του άξονα στο πλαίσιο A22/1500 είναι σταθερή σε όλες τις παραλλαγές της οικογένειας A06B-0146, γεγονός που απλοποιεί την προμήθεια σύζευξης όταν εγκαθίσταται ένας κινητήρας αντικατάστασης χωρίς μηχανική τροποποίηση του συστήματος μετάδοσης κίνησης.

I64 Pulse Coder — Incremental Ανατροφοδότηση στα 64.000 ppr

Το I64 είναι η ονομασία του incremental pulse coder της Fanuc για τον κωδικοποιητή 64.000 παλμών ανά περιστροφή που είναι ενσωματωμένος στο πίσω μέρος αυτού του κινητήρα. Παρέχει τα σήματα ανατροφοδότησης θέσης και ταχύτητας που χρησιμοποιεί ο ενισχυτής servo ALPHA για να κλείσει τους βρόχους ελέγχου για τη θέση του άξονα και τη ρύθμιση της ταχύτητας τροφοδοσίας.

Στη μέγιστη ταχύτητα 1.500 RPM, το I64 παράγει 1,6 εκατομμύρια παλμούς ανά δευτερόλεπτο — άνετα εντός της δυνατότητας επεξεργασίας ανατροφοδότησης των συστημάτων ενισχυτών ALPHA με τα οποία συνδυαζόταν αυτός ο κινητήρας.

Η incremental λειτουργία καθορίζει την απόλυτη θέση του άξονα μέσω μιας ακολουθίας ομογενοποίησης (homing) σε κάθε εκκίνηση του μηχανήματος.

Το CNC οδηγεί τον άξονα στην αρχική του θέση, διαβάζει τον παλμό σήμανσης του κωδικοποιητή και το μητρώο θέσης ρυθμίζεται από αυτήν την αναφορά και μετά. Για τις παραγωγικές λειτουργίες που υποστηρίζει αυτός ο κινητήρας, η ομογενοποίηση είναι ένα τυπικό βήμα εκκίνησης και λειτουργεί αξιόπιστα όταν τόσο ο κωδικοποιητής όσο και ο διακόπτης αρχικής θέσης είναι σε καλή κατάσταση.

Σε κινητήρες με εκτεταμένο ιστορικό σέρβις, ο κωδικοποιητής I64 και ο σύνδεσμός του είναι τα σημεία αστοχίας που αξίζει περισσότερο να ελεγχθούν πριν από την εγκατάσταση.

Διάβρωση ακροδεκτών συνδέσμου, ζημιά καλωδίου στην έξοδο ανακούφισης τάσης και μόλυνση στο εσωτερικό του σώματος του κωδικοποιητή από εισχώρηση ψυκτικού είναι οι πιο συνηθισμένοι τρόποι αστοχίας — και παράγουν σφάλμα θέσης άξονα και κωδικούς συναγερμού κωδικοποιητή που μπορούν να διαγνωστούν λανθασμένα ως σφάλματα ενισχυτή servo πριν ο κωδικοποιητής αναγνωριστεί ως η πηγή.

Το B077 στην Οικογένεια A06B-0146

Η οικογένεια A06B-0146 καλύπτει πολλαπλές διαμορφώσεις του κινητήρα A22/1500 — διαφορετικούς τύπους κωδικοποιητών, επιλογές φρένων και παραλλαγές άξονα που μοιράζονται την ίδια βασική ηλεκτρική προδιαγραφή. Το B077 είναι η παραλλαγή με ίσιο απλό άξονα, χωρίς φρένο, με κωδικοποιητή incremental I64.

Άλλα αξιοσημείωτα μέλη της οικογένειας περιλαμβάνουν το B075 (κωδικοποιητής A64, απλός άξονας, χωρίς φρένο), το B175 (κωδικοποιητής A64, με φρένο) και το B177 (I64, με φρένο).

Η ηλεκτρική προδιαγραφή — 3 kW, 22 Nm, 179V, 100Hz, 11A — μοιράζεται σε όλες αυτές τις παραλλαγές.

Αυτό που αλλάζει είναι η υποπαραλλαγή του άξονα (#7000 για απλό άξονα, #7008 για άξονα με κλειδί), ο τύπος του κωδικοποιητή και η κατάσταση του φρένου.

Η επαλήθευση της σωστής παραλλαγής πριν από την προμήθεια αντικατάστασης είναι απαραίτητη: ένας κινητήρας με τη σωστή βασική προδιαγραφή αλλά λάθος τύπο άξονα ή κωδικοποιητή θα απαιτήσει είτε μηχανική τροποποίηση του συστήματος μετάδοσης κίνησης είτε αλλαγές παραμέτρων της μονάδας οδήγησης servo πριν μπορέσει να εγκατασταθεί σωστά.

Συμβατότητα Οδήγησης & Ελέγχου

Το A06B-0146-B077 είναι συμβατό με ενισχυτές servo σειράς ALPHA της Fanuc — μονάδες SVM — και ενσωματώνεται με ελεγκτές CNC της Fanuc, συμπεριλαμβανομένων των Σειρών 0, 0i, 16, 18 και 21. Ο ενισχυτής servo πρέπει να παραμετροποιηθεί με τον κωδικό τύπου κινητήρα για το A22/1500 πριν λειτουργήσει ο άξονας.

Δεδομένης της ηλικίας αυτής της σειράς κινητήρων και του εύρους αναβαθμίσεων οδήγησης και ελέγχου που μπορεί να έχουν υποστεί τα μηχανήματα από την αρχική κατασκευή, η επιβεβαίωση ότι ο εγκατεστημένος ενισχυτής υποστηρίζει τη διεπαφή κωδικοποιητή incremental I64 είναι ένα χρήσιμο βήμα πριν από την εγκατάσταση ενός κινητήρα αντικατάστασης.

Για μηχανήματα όπου το αρχικό A06B-0146-B077 βρίσκεται σε λειτουργία για πολλά χρόνια χωρίς συμβάντα, ο κινητήρας αντικατάστασης θα πρέπει να δοκιμαστεί με την ίδια διαμόρφωση ενισχυτή servo πριν τεθεί σε παραγωγική λειτουργία — μια σύντομη εκκίνηση σε περιβάλλον δοκιμής ή σε χαμηλή ταχύτητα τροφοδοσίας επαληθεύει ότι οι ρυθμίσεις παραμέτρων τύπου κινητήρα και η διεπαφή κωδικοποιητή λειτουργούν σωστά πριν το μηχάνημα επιστρέψει στον πλήρη παραγωγικό κύκλο.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του A06B-0146-B077 και του A06B-0146-B075;

Και οι δύο είναι κινητήρες A22/1500 με την ίδια έξοδο 3kW, ροπή ακινητοποίησης 22Nm, προδιαγραφή 179V / 100Hz / 11A, ίσιο απλό άξονα και χωρίς φρένο.

Η διαφορά είναι ο τύπος του κωδικοποιητή: το B077 χρησιμοποιεί τον κωδικοποιητή incremental I64, ενώ το B075 χρησιμοποιεί τον απόλυτο κωδικοποιητή A64.

Ο A64 διατηρεί τη θέση μέσω κύκλων τροφοδοσίας, εξαλείφοντας την ακολουθία ομογενοποίησης κατά την επανεκκίνηση. Ο I64 απαιτεί ομογενοποίηση μετά από κάθε κύκλο τροφοδοσίας.

Και οι δύο είναι μηχανικά πανομοιότυποι και χρησιμοποιούν την ίδια σύνδεση ενισχυτή servo — αλλά η αλλαγή του κωδικοποιητή επηρεάζει τη διαμόρφωση παραμέτρων της μονάδας οδήγησης servo και τη συμπεριφορά εκκίνησης του μηχανήματος.

Ε2: Γιατί αυτός ο κινητήρας λειτουργεί μόνο στις 1.500 RPM ενώ η παραλλαγή A22/3000 φτάνει τις 3.000 RPM;

Το A22/1500 έχει σχεδιαστεί για μέγιστη παροχή ροπής σε χαμηλή ταχύτητα. Περιορίζοντας την ταχύτητα λειτουργίας, η ηλεκτρομαγνητική γεωμετρία μπορεί να βελτιστοποιηθεί για συνεχή παραγωγή δύναμης — παρέχοντας 22 Nm αξιόπιστα σε όλο το εύρος 0–1.500 RPM χωρίς τις ανταλλαγές που προκύπτουν από την επέκταση του ορίου ταχύτητας.

Σε βαριές κινήσεις αξόνων όπου η προτεραιότητα είναι η διατήρηση της ταχύτητας τροφοδοσίας υπό φορτίο αντί για γρήγορη κίνηση, το A22/1500 είναι η σωστή προδιαγραφή. Το A22/3000 ανταλλάσσει κάποια πυκνότητα ροπής χαμηλής ταχύτητας για το εκτεταμένο εύρος ταχύτητας που απαιτείται σε ταχύτερα μηχανήματα.

Ε3: Αυτός ο κινητήρας έχει διακοπεί — ποιες είναι οι πρακτικές επιλογές προμήθειας;

Ανακατασκευασμένα πρωτότυπα μέσω εξειδικευμένων εταιρειών επισκευής servo κινητήρων, επαληθευμένες μονάδες πλεονάζοντος νέου-παλιού αποθέματος όπου είναι διαθέσιμες, και προγράμματα ανταλλαγής που επιστρέφουν μια δοκιμασμένη μονάδα για έναν ελαττωματικό πυρήνα.

Το A22/1500 είναι καλά εδραιωμένο στην κοινότητα επισκευής servo — οι τρόποι αστοχίας του, τα συμβατά ρουλεμάν, οι διαδικασίες αντικατάστασης κωδικοποιητή και οι προδιαγραφές άξονα είναι καλά τεκμηριωμένα. Ένας αξιόπιστος ανακατασκευαστής μπορεί να επαναφέρει αυτόν τον κινητήρα σε κατάσταση έτοιμη για παραγωγή. Επιμείνετε σε τεκμηριωμένα αποτελέσματα δοκιμών πάγκου αντί μόνο για οπτική επιθεώρηση κατά την προμήθεια μιας μονάδας για έναν κρίσιμο παραγωγικό άξονα.

Ε4: Μπορεί το A06B-0146-B077 να αντικατασταθεί με το A06B-0145-B077 (την παραλλαγή AC22/1500 IP65);

Τα A06B-0145 και A06B-0146 είναι και οι δύο κινητήρες A22/1500 στη σειρά ALPHA με παρόμοιες ηλεκτρικές προδιαγραφές, αλλά προέρχονται από διαφορετικές υπο-γενιές και έχουν διαφορές στον τύπο του κωδικοποιητή, τη διαμόρφωση του συνδέσμου και την προδιαγραφή στεγανοποίησης.

Μια άμεση υποκατάσταση απαιτεί την επιβεβαίωση της συμβατότητας φυσικής τοποθέτησης, την αντιστοίχιση της διάταξης ακροδεκτών του συνδέσμου, τη συμβατότητα του τύπου κωδικοποιητή με τον εγκατεστημένο ενισχυτή servo και την επαλήθευση των παραμέτρων της μονάδας οδήγησης servo.

Δεν είναι επιβεβαιωμένα ισοδύναμα άμεσης αντικατάστασης — ο αριθμός εξαρτήματος πρέπει να ταιριάζει ή η υποκατάσταση πρέπει να επαληθεύεται στο συγκεκριμένο μηχάνημα πριν από την εγκατάσταση.

Ε5: Ποιες είναι οι πιο σημαντικές ελέγχοι κατά την αξιολόγηση ενός μεταχειρισμένου A06B-0146-B077;

Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία μεταξύ όλων των φάσεων και ελέγξτε την αντίσταση μόνωσης προς τη γη — αυτά επιβεβαιώνουν την ακεραιότητα των περιελίξεων. Περιστρέψτε τον άξονα με το χέρι για να αισθανθείτε τυχόν τραχύτητα ή αντίσταση στα ρουλεμάν. Ελέγξτε τον σύνδεσμο του κωδικοποιητή I64 για διαβρωμένους ή λυγισμένους ακροδέκτες και την έξοδο του καλωδίου για ζημιά ή φθορά στο σημείο ανακούφισης τάσης.

Ελέγξτε το άκρο του απλού άξονα για σημάδια τριβής σύζευξης ή κρούσης. Μια εκκίνηση χωρίς φορτίο σε πάγκο μέχρι την ονομαστική ταχύτητα με επαλήθευση σήματος κωδικοποιητή σε μονάδα Fanuc είναι το σωστό τελικό βήμα πριν από την ανάθεση μιας μεταχειρισμένης μονάδας σε παραγωγικό άξονα — ιδιαίτερα σε έναν κινητήρα αυτής της ηλικίας όπου το ιστορικό σέρβις ενδέχεται να μην είναι γνωστό.
