A06B-0126-B077 Fanuc AC σερβοκινητήρας

Fanuc A06B-0126-B077 | Σειρά ALPHA AC Servo Motor aC6/2000 — 0.6kW, Κωνικός Άξονας, Κωδικοποιητής I64

Αριθμός Εξαρτήματος: A06B-0126-B077

Σειρά: ALPHA AC Servo Motor

Μοντέλο: aC6 / 2000

Κατάσταση: Διακόπηκε από τον Κατασκευαστή — Διαθέσιμο Ανακατασκευασμένο & Μεταχειρισμένο Απόθεμα

Κατάσταση: Ανακατασκευασμένο / Ανταλλαγή / Μεταχειρισμένο

Επισκόπηση

Ο Fanuc A06B-0126-B077 είναι ένας συμπαγής AC servo κινητήρας της σειράς ALPHA — μοντέλο aC6/2000 — κατασκευασμένος για τους ελαφρύτερους άξονες κίνησης και τις βοηθητικές λειτουργίες τοποθέτησης μικρών έως μεσαίων εργαλειομηχανών CNC. Με ονομαστική ισχύ 0.6 kW, ροπή ακινητοποίησης 6 Nm, μέγιστη ταχύτητα 2.000 RPM και συνεχή ρεύμα 3.6A, αυτός είναι ένας από τους κινητήρες ελαφρύτερης χρήσης της μεσαίας οικογένειας ALPHA.

Αυτό που του λείπει σε ωμή ισχύ το αντισταθμίζει σε ακρίβεια και αξιόπιστη καθημερινή λειτουργία — οι ιδιότητες που έχουν μεγαλύτερη σημασία στους δευτερεύοντες άξονες, τους μηχανισμούς ευρετηρίασης και τις συμπαγείς μονάδες κίνησης τοποθέτησης όπου τοποθετούνταν συνήθως.

Ζυγίζοντας 13 κιλά και διαθέτοντας κωνικό άξονα της σειράς ALPHA με κωδικοποιητή παλμών I64, ο aC6/2000 ήταν μια οικεία παρουσία στις εργαλειομηχανές της γενιάς του.

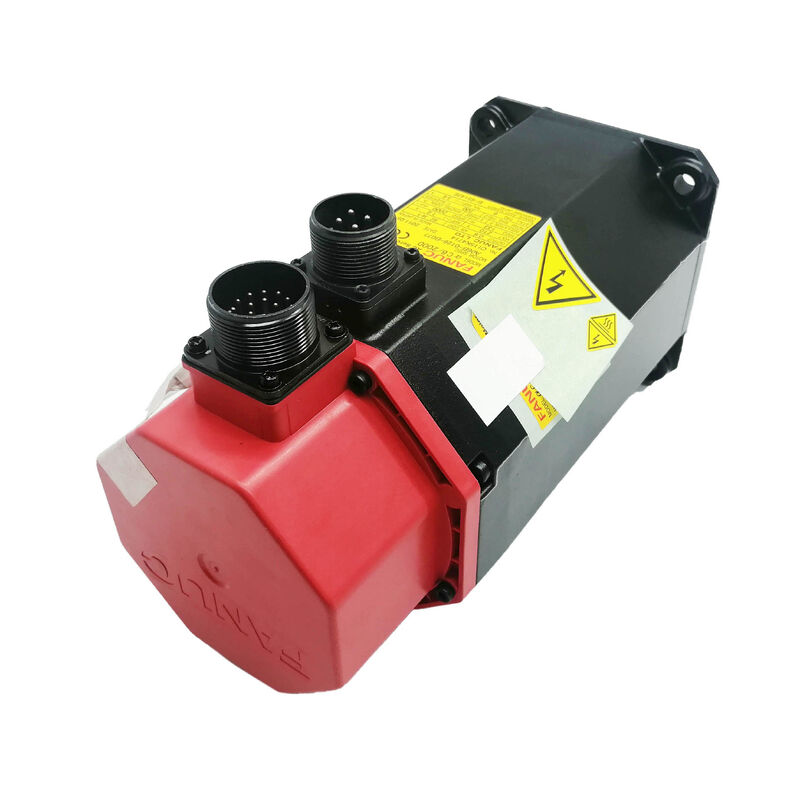

Το κόκκινο κάλυμμα άκρου τον αναγνωρίζει ως της σειράς ALPHA — μια γενιά προϊόντων της οποίας η εγκατεστημένη βάση παραμένει ενεργή σε εργαστήρια και εγκαταστάσεις παραγωγής όπου οι αποδεδειγμένες μηχανές συνεχίζουν να λειτουργούν πολύ αφού οι κινητήρες που τις κινούν έχουν φύγει από τον ενεργό κατάλογο της Fanuc. Αυτός ο κινητήρας έχει διακοπεί, αλλά η ζήτηση για αντικατάσταση συνεχίζεται, και η αγορά ανακατασκευασμένων και μεταχειρισμένων για τον A06B-0126-B077 αντικατοπτρίζει αυτήν την συνεχιζόμενη πραγματικότητα.

Βασικές Προδιαγραφές

0.6 kW με Ροπή Ακινητοποίησης 6 Nm — Ο aC6/2000 στο Πλαίσιο

Η ισχύς 0.6 kW και η ροπή ακινητοποίησης 6 Nm τοποθετούν τον aC6/2000 σε ένα συγκεκριμένο σημείο στη σειρά της οικογένειας ALPHA. Η ροπή ακινητοποίησης είναι ίδια με τις παραλλαγές A6/2000 (A06B-0127-B077) και A6/3000 (A06B-0128-B077) — τα 6 Nm είναι η κατηγορία ροπής.

Αυτό που αλλάζει μεταξύ αυτών των παραλλαγών είναι το όριο ταχύτητας και τα σχετικά ηλεκτρικά χαρακτηριστικά: ο aC6/2000 λειτουργεί έως 2.000 RPM με χαμηλότερη τάση λειτουργίας και ρεύμα από τις παραλλαγές υψηλότερης ταχύτητας, γεγονός που παράγει διαφορετική συνεχή ονομαστική ισχύ στην ίδια ροπή ακινητοποίησης.

Αυτό δεν είναι συμβιβασμός — είναι μια σχεδιαστική επιλογή.

Ένας κινητήρας 0.6 kW με ροπή ακινητοποίησης 6 Nm και όριο 2.000 RPM είναι σχεδιασμένος για άξονες που λειτουργούν σε χαμηλές έως μέτριες ταχύτητες υπό σταθερό αλλά μέτριο φορτίο.

Ο ενισχυτής servo που οδηγεί αυτόν τον κινητήρα χειρίζεται χαμηλότερες απαιτήσεις ρεύματος, ο κινητήρας λειτουργεί με περισσότερο θερμικό περιθώριο σε σχέση με το ονομαστικό του ρεύμα, και ο συνολικός σύστημα κίνησης του άξονα λειτουργεί εντός των ονομαστικών του τιμών χωρίς καταπόνηση — υπό την προϋπόθεση ότι τα φορτία της εφαρμογής ταιριάζουν με την ικανότητα του κινητήρα.

Στα μικρά κέντρα κατεργασιών, τα μηχανήματα διάτρησης και τους τόρνους πολλαπλών αξόνων όπου τοποθετούνταν ο aC6/2000, αυτός ο κινητήρας χειριζόταν δευτερεύοντες άξονες — περιστροφική τοποθέτηση τετάρτου άξονα, κινήσεις ουράς, μηχανισμούς γεμιστήρα εργαλείων και δευτερεύουσες λειτουργίες άξονα — όπου ο συνδυασμός ταχύτητας 2.000 RPM και ροπής 6 Nm ήταν η σωστή προδιαγραφή για το μηχανικό φορτίο και τον ρυθμό κύκλου που εμπλέκονταν.

Κωνικός Άξονας — Σύνδεση Ακριβείας σε Συμπαγές Πακέτο

Παρά την μέτρια ονομαστική ισχύ του κινητήρα, ο κωνικός άξονας καθορίζει μια γεωμετρία σύνδεσης ακριβείας που τον τοποθετεί στην ίδια κατηγορία σχεδιασμού με τις μεγαλύτερες παραλλαγές κωνικού άξονα σε όλη την οικογένεια ALPHA.

Το κωνικό προφίλ του άξονα αυτο-κεντράρει το κινούμενο εξάρτημα — κόμβος σύνδεσης, τροχαλία ή είσοδος κιβωτίου ταχυτήτων — ομοκεντρικά στον άξονα. Η εφαρμογή παρεμβολής που δημιουργείται είναι πιο σταθερή και πιο ανθεκτική στη συσσώρευση εκκεντρότητας κατά τη διάρκεια μεγάλης διάρκειας ζωής από μια απλή διάταξη ευθύ άξονα μόνο με σύσφιξη.

Στα 0.6 kW και 6 Nm, ο κωνικός άξονας δεν είναι απαραίτητος για τη διαχείριση της ροπής — οι συνδέσεις σύσφιξης διαχειρίζονται εύκολα χαμηλότερες ροπές.

Η παρουσία του αντικατοπτρίζει τις απαιτήσεις ακρίβειας των εφαρμογών άξονα που εξυπηρετούσε αυτός ο κινητήρας: συμπαγείς άξονες τοποθέτησης όπου η εκκεντρότητα του άξονα επηρεάζει την επαναληψιμότητα της τοποθέτησης, και όπου η αυτο-κεντράρισμα γεωμετρία του κώνου εξαλείφει μια μεταβλητή που διαφορετικά θα απαιτούσε προσεκτική ευθυγράμμιση σε κάθε επέμβαση συντήρησης.

Το σύστημα αρίθμησης υποπαραλλαγών εντός της οικογένειας B077 υποδεικνύει διαφορετικές υπο-προδιαγραφές: το #7000 είναι ένας απλός κωνικός άξονας, ενώ η υπο-αρίθμηση #7075 υποδεικνύει την σφραγισμένη έκδοση IP67 του ίδιου κινητήρα με τον ίδιο κωνικό άξονα. Η επιβεβαίωση ποιας υποπαραλλαγής είναι εγκατεστημένη πριν από την προμήθεια αντικατάστασης αποτρέπει μηχανική ασυμφωνία στη διεπαφή σύνδεσης.

Κωδικοποιητής Παλμών I64

Ο I64 παρέχει 64.000 παλμούς θέσης ανά περιστροφή άξονα — η τυπική ανατροφοδότηση αύξησης για την αρχιτεκτονική άξονα της σειράς ALPHA.

Στα 2.000 RPM, ο κωδικοποιητής παράγει 2.13 εκατομμύρια παλμούς ανά δευτερόλεπτο, τροφοδοτώντας τους βρόχους ελέγχου ταχύτητας και θέσης του ενισχυτή servo ALPHA με την ανάλυση που απαιτείται για ακριβή ρύθμιση της ταχύτητας τροφοδοσίας και στενό έλεγχο του τελικού σημείου θέσης σε όλο το εύρος ταχύτητας λειτουργίας.

Η αύξηση λειτουργίας σημαίνει ότι η μηχανή καθορίζει την απόλυτη θέση του άξονα σε κάθε εκκίνηση μέσω μιας ακολουθίας ομογενοποίησης.

Στους συμπαγείς τύπους μηχανών που χρησιμοποιούσαν τον aC6/2000, η ομογενοποίηση είναι συνήθως γρήγορη — μια σύντομη διαδρομή σε μια θέση αναφοράς σε έναν δευτερεύοντα άξονα διαρκεί δευτερόλεπτα, όχι λεπτά — και είναι ένα τυπικό μέρος της ακολουθίας εκκίνησης που λειτουργεί χωρίς πρόβλημα όταν ο κωδικοποιητής και ο διακόπτης αναφοράς είναι και οι δύο σε καλή κατάσταση.

Σε μεταχειρισμένους κινητήρες με εκτεταμένο ιστορικό υπηρεσίας, ο σύνδεσμος του κωδικοποιητή και η έξοδος του καλωδίου του είναι τα εξαρτήματα που εκτίθενται περισσότερο σε υποβάθμιση.

Στα 13 kg αυτός ο κινητήρας είναι ελαφρύτερος από πολλούς στη σειρά, αλλά η έκθεση του κωδικοποιητή στο περιβάλλον λειτουργίας — υγρασία, κυκλική αλλαγή θερμοκρασίας, τυχαία επαφή κατά τη συντήρηση — ακολουθεί το ίδιο μοτίβο βλάβης όπως σε μεγαλύτερους κινητήρες. Ο έλεγχος του συνδέσμου και η επαλήθευση του σήματος παραμένουν οι προτεραιότητες ελέγχου πριν από την εγκατάσταση.

Συμβατότητα Οδήγησης & Ελέγχου

Από την τεκμηρίωση ζεύξης ενισχυτών FANUC ALPHA, η σειρά κινητήρων A06B-0126 συνδυάζεται με ενισχυτές της σειράς SVM στις οικογένειες SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-12/20/20 και SVM3-20/20/20 — οι μονάδες ελαφρύτερης κατηγορίας ρεύματος κατάλληλες για το συνεχή λειτουργικό ρεύμα 3.6A αυτού του κινητήρα. Ενσωματώνεται με πλατφόρμες ελέγχου CNC της Fanuc, συμπεριλαμβανομένων των Σειρών 0, 0i, 15, 16, 18 και 21.

Η παράμετρος τύπου κινητήρα του ενισχυτή servo πρέπει να ρυθμιστεί στον σωστό κωδικό για τον aC6/2000 πριν από τη λειτουργία του άξονα.

Σε αυτήν την κατηγορία ρεύματος, μια λανθασμένα διαμορφωμένη παράμετρος τύπου κινητήρα παράγει τις ίδιες συνέπειες όπως σε μεγαλύτερους κινητήρες — λανθασμένη ρύθμιση του βρόχου ταχύτητας, λανθασμένες ρυθμίσεις ορίου ρεύματος και σφάλματα κλίμακας ταχύτητας — απλώς σε μικρότερη κλίμακα ισχύος όπου το σφάλμα μπορεί να είναι λιγότερο δραματικό αλλά εξίσου παρόν.

Κατάσταση Διακοπής και η Περίπτωση Ανακατασκευής

Η διακοπή του A06B-0126-B077 από τη Fanuc είναι μέρος του φυσιολογικού κύκλου ζωής προϊόντων για μια σειρά κινητήρων που ολοκλήρωσε τον κύκλο της. Ο aC6/2000 έχει φύγει από τον ενεργό κατάλογο εδώ και χρόνια, αλλά οι μηχανές που εξυπηρετούσε δεν έχουν σταματήσει να λειτουργούν.

Η κοινότητα επισκευών που γνωρίζει τους κινητήρες της σειράς ALPHA χειρίζεται τον aC6/2000 τακτικά — στα 13 kg, είναι ένας από τους ευκολότερους κινητήρες της σειράς ALPHA στο χειρισμό στο εργαστήριο, και οι κοινές μορφές βλάβης (ρουλεμάν, σύνδεσμος κωδικοποιητή, μόνωση περιέλιξης μετά από έκθεση σε ψυκτικό) είναι καλά κατανοητές και αντιμετωπίσιμες.

Για εγκαταστάσεις που συντηρούν μηχανές με τον aC6/2000, η ανακατασκευασμένη διαδρομή αντικατάστασης είναι συνήθως η ταχύτερη και πιο οικονομικά αποδοτική επιστροφή στην παραγωγή.

Μια καλά ανακατασκευασμένη μονάδα από ένα εξειδικευμένο κατάστημα επισκευής servo — με τεκμηριωμένη αντικατάσταση ρουλεμάν, έλεγχο περιέλιξης, επαλήθευση κωδικοποιητή και δοκιμή λειτουργίας — είναι μια άμεση αντικατάσταση που αποκαθιστά τον άξονα στην αρχική προδιαγραφή της μηχανής χωρίς την τροποποίηση της μηχανής που θα απαιτούσε μια υποκατάσταση κινητήρα διαφορετικής γενιάς.

Συχνές Ερωτήσεις

Ε1: Πώς διαφέρει ο A06B-0126-B077 από τον A06B-0127-B077 στην ίδια κατηγορία ροπής;

Και οι δύο κινητήρες έχουν ροπή ακινητοποίησης 6 Nm και κωνικό άξονα, και και οι δύο λειτουργούν έως 2.000 RPM. Ο A06B-0126-B077 έχει ονομαστική ισχύ 0.6 kW συνεχή και καταναλώνει 3.6A. Ο A06B-0127-B077 έχει ονομαστική ισχύ 1.0 kW και καταναλώνει 4.6A.

Η υψηλότερη συνεχή ισχύς του B077/0127 αντικατοπτρίζει ένα διαφορετικό σχέδιο περιέλιξης που παρέχει περισσότερη ισχύ στην ονομαστική ταχύτητα, διατηρώντας την ίδια ροπή ακινητοποίησης. Δεν είναι εναλλάξιμοι — οι παράμετροι τύπου κινητήρα και οι ονομαστικές τιμές ρεύματος του ενισχυτή servo διαφέρουν. Επαληθεύστε τον ακριβή αριθμό εξαρτήματος στην πινακίδα της μηχανής πριν προμηθευτείτε αντικατάσταση.

Ε2: Ποιες μονάδες ενισχυτή servo είναι συμβατές με τον A06B-0126-B077;

Αυτός ο κινητήρας είναι συμβατός με τις μονάδες SVM της σειράς Fanuc ALPHA στην κατηγορία ρεύματος 20 μονάδων — SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-20/20/20 και σχετικές διαμορφώσεις. Ο ενισχυτής πρέπει να παραμετροποιηθεί με τον κωδικό τύπου κινητήρα για τον aC6/2000.

Δεδομένης της ηλικίας της μηχανής, επιβεβαιώστε ότι η διεπαφή κωδικοποιητή του εγκατεστημένου ενισχυτή υποστηρίζει τον κωδικοποιητή παλμών I64 πριν εγκαταστήσετε έναν κινητήρα αντικατάστασης. Μια ασύμβατη διαμόρφωση διεπαφής κωδικοποιητή θα προκαλέσει κωδικούς σφάλματος κωδικοποιητή κατά την εκκίνηση.

Ε3: Αυτός ο κινητήρας έχει διακοπεί — είναι πρακτική μια υποκατάσταση διαφορετικής γενιάς από τη σειρά Alpha i ή Beta i;

Τεχνικά εφικτό αλλά όχι απλό. Οι κινητήρες τρέχουσας γενιάς στην ίδια κατηγορία ροπής χρησιμοποιούν διαφορετικές συνδέσεις, διαφορετικά πρωτόκολλα κωδικοποιητή και απαιτούν διαφορετικούς τύπους ενισχυτών servo.

Μια υποκατάσταση διαφορετικής γενιάς απαιτεί επαλήθευση μηχανικής τοποθέτησης, νέα καλωδίωση και συνήθως αναβάθμιση του ενισχυτή οδήγησης μαζί με τον κινητήρα.

Για έναν μόνο αποτυχημένο κινητήρα σε μια κατά τα άλλα λειτουργική μηχανή, η προμήθεια ενός ανακατασκευασμένου A06B-0126-B077 είναι η διαδρομή με τη λιγότερη διαταραχή και αποκαθιστά τον άξονα στην αρχική προδιαγραφή της μηχανής χωρίς επιπλέον μηχανική εργασία.

Ε4: Ποια είναι η σημασία της υποπαραλλαγής #7075 σε σύγκριση με το τυπικό #7000;

Το #7000 είναι η τυπική διαμόρφωση κωνικού άξονα με την προεπιλεγμένη προδιαγραφή στεγανοποίησης του κινητήρα. Το #7075 είναι μια σφραγισμένη παραλλαγή του ίδιου κινητήρα, φέροντας προστασία εισόδου IP67 για εγκαταστάσεις όπου η έκθεση σε ψυκτικό στο σημείο του κινητήρα αποτελεί ανησυχία.

Ηλεκτρικά και μηχανικά είναι πανομοιότυπα — η διαφορά είναι η στεγανοποίηση του περιβλήματος. Εάν ο εγκατεστημένος κινητήρας είναι #7075, η αντικατάσταση πρέπει να ταιριάζει για να διατηρηθεί η περιβαλλοντική προστασία σε αυτήν τη θέση του άξονα.

Ε5: Τι πρέπει να ελεγχθεί κατά την αξιολόγηση ενός μεταχειρισμένου A06B-0126-B077;

Ξεκινήστε με την επιφάνεια του κωνικού άξονα — ελέγξτε για γρατζουνιές, φθορά ή ζημιά από πρόσκρουση από λανθασμένη προηγούμενη αφαίρεση. Η ζημιά στην επιφάνεια του κώνου υπονομεύει την εφαρμογή παρεμβολής και δεν μπορεί να επισκευαστεί στο πεδίο. Ελέγξτε τον σύνδεσμο του κωδικοποιητή I64 για διαβρωμένες ακίδες και την έξοδο του καλωδίου για ζημιά.

Μετρήστε την αντίσταση περιέλιξης τριών φάσεων για ισορροπία φάσεων και ελέγξτε την αντίσταση μόνωσης προς τη γείωση — στα 13 kg αυτός ο κινητήρας είναι εύκολος στο χειρισμό κατά τον έλεγχο.

Περιστρέψτε τον άξονα με το χέρι για να ελέγξετε την κατάσταση των ρουλεμάν. Μια δοκιμή λειτουργίας σε πάγκο έως 2.000 RPM με επαλήθευση σήματος κωδικοποιητή σε ενισχυτή Fanuc ALPHA είναι το σωστό πρότυπο πριν αυτός ο κινητήρας επιστρέψει σε υπηρεσία παραγωγής.
