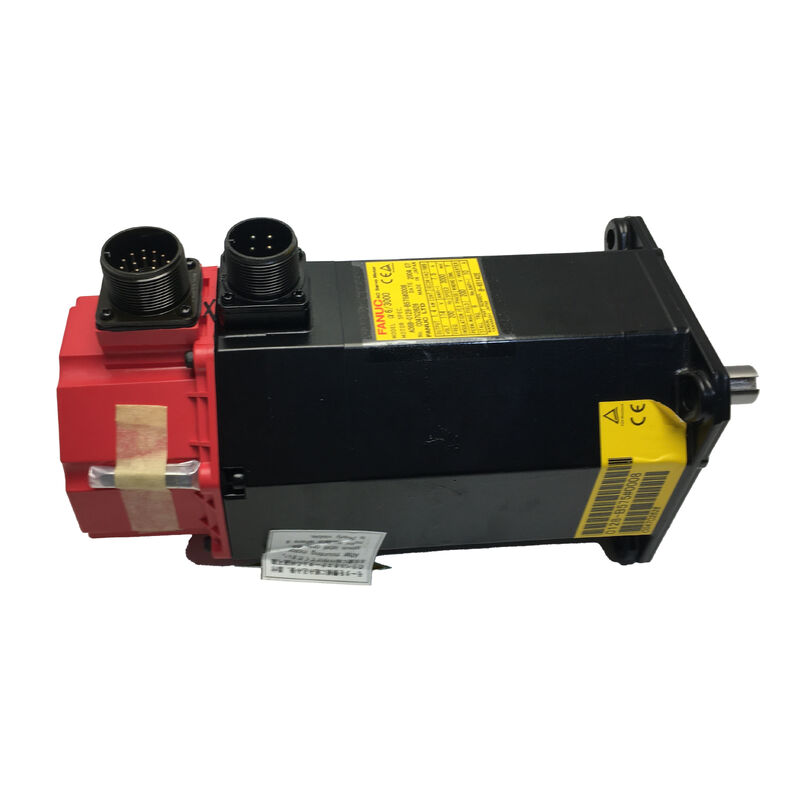

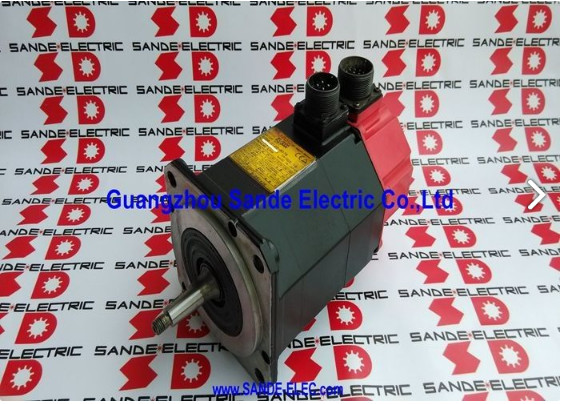

A06B-0121-B077 Fanuc AC σερβοκινητήρας A06B0121B077 AO6B-OI2I-BO77

Fanuc A06B-0121-B077 | AC Σερβοκινητήρας AC3/2000 — Κωνικό Άξονας, I64 Pulse Coder

Αριθμός Εξαρτήματος: A06B-0121-B077

Μοντέλο: AC3 / 2000

Κωδικοποιητής: I64 Pulse Coder

Άξονας: Κωνικό Άξονας

Κατάσταση: Διακοπή από τον Κατασκευαστή — Διαθέσιμο Ανακατασκευασμένο & Πλεονάζον Απόθεμα

Συνθήκη: Ανακατασκευασμένο / Ανταλλαγή / Πλεονάζον

Επισκόπηση

Ο Fanuc A06B-0121-B077 είναι ένας AC σερβοκινητήρας από την παλαιότερη γενιά AC σερβοκινητήρων της Fanuc — μοντέλο AC3/2000 — που λειτουργεί έως 2.000 σ.α.λ. με έναν κωδικοποιητή I64 για ανάδραση κλειστού βρόχου και έξοδο κωνικού άξονα για ακριβή μηχανική σύζευξη.

Αυτός ο κινητήρας προηγείται των οικογενειών ALPHA και BETA που ακολούθησαν και ανήκει στην περίοδο κατά την οποία η Fanuc καθιέρωσε την αρχιτεκτονική AC σερβοκινητήρων που θα καθόριζε τους οδηγούς μηχανών CNC για δεκαετίες.

Η Fanuc έχει έκτοτε διακόψει αυτό το μοντέλο, αλλά αυτό δεν αποσύρει τις μηχανές στις οποίες ενσωματώθηκε.

Ο εξοπλισμός CNC που κατασκευάστηκε γύρω από το AC3/2000 παραμένει παραγωγικός σε εργαστήρια και εγκαταστάσεις όπου η οικονομία της συντήρησης μιας αποδεδειγμένης μηχανής υπερτερεί του κόστους και της διαταραχής μιας πλήρους επανεξοπλισμού. Για αυτές τις λειτουργίες, μια αξιόπιστη πηγή επισκευάσιμων μονάδων A06B-0121-B077 δεν είναι ευκολία — είναι ανάγκη συντήρησης.

Ο κωνικός άξονας και ο κωδικοποιητής I64 είναι τα δύο χαρακτηριστικά που καθιστούν αυτό το αντικείμενο συγκεκριμένο και όχι εναλλάξιμο.

Και τα δύο καθορίζουν τη μηχανική και ηλεκτρική διεπαφή που κάνει ο κινητήρας με τη μηχανή, και και τα δύο πρέπει να ταιριάζουν ακριβώς κατά την προμήθεια αντικατάστασης. Η κατανόηση του τι κάνει το καθένα και γιατί είναι σημαντικό είναι το πρακτικό σημείο εκκίνησης για όποιον εργάζεται με αυτόν τον κινητήρα στο πεδίο.

Βασικές Προδιαγραφές

Το AC3/2000 στην Ιστορία Σερβοκινητήρων της Fanuc

Η ονομασία AC3 τοποθετούσε αυτόν τον κινητήρα σε μια συγκεκριμένη κατηγορία ροπής εντός της πρώιμης σειράς AC σερβοκινητήρων της Fanuc — ένα βήμα πάνω από το AC2 και κάτω από τις βαρύτερες οικογένειες AC6 και AC12 που χειρίζονταν τους πιο απαιτητικούς οδηγούς άξονα της εποχής.

Με μέγιστη ταχύτητα 2.000 σ.α.λ., το AC3/2000 εφαρμόστηκε σε άξονες όπου η μέτρια ταχύτητα και η ελεγχόμενη απόδοση ροπής ήταν οι προτεραιότητες — το είδος της σταθερής απόδοσης τροφοδοσίας και της επαναλαμβανόμενης τοποθέτησης που απαιτεί η παραγωγή CNC.

Αυτοί οι κινητήρες συνδυάστηκαν με συστήματα AC σερβοκινητήρων της Fanuc της ίδιας γενιάς και ενσωματώθηκαν με τις πλατφόρμες ελέγχου CNC της Fanuc που ήταν τρέχουσες κατά την περίοδο παραγωγής τους. Με τα πρότυπα όσων ακολούθησαν, τα ηλεκτρονικά είναι παλαιότερα — αλλά η θεμελιώδης κατασκευή του κινητήρα είναι ανθεκτική, και οι μονάδες που έχουν συντηρηθεί και αποθηκευτεί σωστά συνεχίζουν να λειτουργούν αξιόπιστα στις αρχικές τους εφαρμογές.

Το AC3/2000 ενσωματώθηκε σε μια σειρά μικρών και μεσαίων μηχανών CNC πολλαπλών εμπορικών σημάτων OEM που τυποποιήθηκαν σε συστήματα σερβοκινητήρων Fanuc κατά τη διάρκεια αυτής της περιόδου.

Η εγκατεστημένη βάση είναι αρκετά ευρεία ώστε οι τρόποι βλάβης, οι απαιτήσεις σέρβις και τα χαρακτηριστικά απόδοσης του κινητήρα να είναι καλά κατανοητά στην κοινότητα των εξειδικευμένων επισκευών σερβοκινητήρων.

Κωνικός Άξονας — Ακριβής Σύζευξη κατά Σχεδιασμό

Ο κωνικός άξονας του A06B-0121-B077 είναι ένα μηχανουργημένο κωνικό προφίλ που δημιουργεί μια αυτο-κεντραριζόμενη εφαρμογή παρεμβολής με το αντίστοιχο εξάρτημα κίνησης — συνήθως μια τροχαλία, έναν κόμβο σύζευξης ή ένα στοιχείο άμεσης κίνησης με οπή στο αντίστοιχο κωνικό σχήμα.

Αυτός ο σχεδιασμός παράγει μια ομόκεντρη, χωρίς κενά μηχανική σύνδεση χωρίς να βασίζεται μόνο σε κλειδιά ή σφιγκτήρες άξονα, και επιτρέπει στο κινούμενο εξάρτημα να αφαιρεθεί και να επανατοποθετηθεί με επαναλαμβανόμενη εμπλοκή κάθε φορά — υπό την προϋπόθεση ότι ακολουθείται η σωστή διαδικασία αφαίρεσης.

Σε μια μηχανή σχεδιασμένη γύρω από έναν κινητήρα με κωνικό άξονα, τα κινούμενα εξαρτήματα — τροχαλίες, κόμβοι, ό,τι συνδέεται ο κινητήρας — έχουν οπή για να ταιριάζουν σε αυτήν τη συγκεκριμένη γεωμετρία κώνου. Η αντικατάσταση με κινητήρα με ευθύ άξονα απαιτεί την αλλαγή και αυτών των εξαρτημάτων, μετατρέποντας αυτό που θα έπρεπε να είναι μια απλή αλλαγή κινητήρα σε μια σημαντικά μεγαλύτερη μηχανική εργασία.

Αυτός είναι ο λόγος για τον οποίο η επαλήθευση του τύπου του άξονα πριν από την παραγγελία αντικατάστασης δεν είναι προαιρετική: η άφιξη στο χώρο με τη λανθασμένη διαμόρφωση του άξονα καθυστερεί την επισκευή και προσθέτει κόστος που θα μπορούσε να είχε αποφευχθεί.

Κατά την επιθεώρηση ή την αφαίρεση του εξαρτήματος κίνησης από έναν κωνικό άξονα, ο κώνος πρέπει να σπάσει σωστά — χρησιμοποιώντας ένα κατάλληλο εργαλείο αφαίρεσης ή μέθοδο σπασίματος κώνου — αντί να ωθείται το εξάρτημα με εργαλεία κρούσης.

Η ακατάλληλη αφαίρεση χαράζει την επιφάνεια του κώνου, η οποία υποβαθμίζει την εφαρμογή παρεμβολής κατά την επανατοποθέτηση και μπορεί να προκαλέσει τρέμουλο που προκαλεί δονήσεις ή σφάλμα τοποθέτησης κατά τη λειτουργία.

I64 Pulse Coder

Το I64 είναι ένας κωδικοποιητής παλμών — η ορολογία της Fanuc για τον ενσωματωμένο κωδικοποιητή παλμών στο πίσω μέρος του περιβλήματος του κινητήρα — που παρέχει σήματα ανάδρασης θέσης και ταχύτητας στον AC σερβοκινητήρα.

Δημιουργεί παλμούς θέσης αναφερόμενους σε ένα κανάλι δείκτη, με την ακολουθία ομοποίησης της μηχανής να καθιερώνει την απόλυτη αναφορά άξονα σε κάθε εκκίνηση. Αυτή είναι η τυπική αρχιτεκτονική ανάδρασης για τις πλατφόρμες CNC με τις οποίες συνδυάστηκε αυτός ο κινητήρας.

Το "64" στην ονομασία I64 αναφέρεται στη χαρακτηριστική μέτρηση παλμών του κωδικοποιητή, η οποία καθορίζει την ανάλυση της ανάδρασης θέσης που είναι διαθέσιμη στον σερβοκινητήρα.

Αυτή η ανάλυση πρέπει να ταιριάζει μεταξύ του κινητήρα και του συστήματος κίνησης — η τοποθέτηση ενός κινητήρα με διαφορετική προδιαγραφή κωδικοποιητή χωρίς την ενημέρωση των παραμέτρων του σερβοκινητήρα θα παράγει σφάλματα κλίμακας θέσης και μπορεί να δημιουργήσει συναγερμούς σφάλματος κωδικοποιητή που εμποδίζουν τη λειτουργία του άξονα.

Η κατάσταση του κωδικοποιητή παλμών είναι ένα από τα πρώτα πράγματα που πρέπει να αξιολογηθούν σε οποιονδήποτε μεταχειρισμένο κινητήρα AC3/2000. Σε μονάδες με μακρά ιστορία σέρβις ή σημάδια έκθεσης σε ψυκτικό υγρό, το περίβλημα του κωδικοποιητή παλμών και ο σύνδεσμός του είναι κοινά σημεία βλάβης.

Κατεστραμμένοι σύνδεσμοι, διαβρωμένοι ακροδέκτες και μόλυνση στο εσωτερικό του περιβλήματος του κωδικοποιητή παλμών παράγουν διαλείποντα ή υποβαθμισμένα σήματα ανάδρασης που παρουσιάζονται ως σφάλματα θέσης άξονα ή ανεξέλεγκτες καταστάσεις στην κίνηση — συχνά διαγιγνώσκονται λανθασμένα ως σφάλματα κίνησης πριν ο κωδικοποιητής παλμών αναγνωριστεί ως η πηγή.

Κατάσταση Διακοπής και τι Σημαίνει για τους Χρήστες

Η Fanuc διέκοψε το A06B-0121-B077 καθώς η γραμμή προϊόντων εξελίχθηκε και νεότερες γενιές κινητήρων το αντικατέστησαν. Ο κινητήρας δεν παράγεται πλέον και νέο εργοστασιακό απόθεμα δεν είναι διαθέσιμο μέσω των τυπικών καναλιών.

Για εγκαταστάσεις που λειτουργούν μηχανές που εξαρτώνται από αυτό, οι επιλογές είναι ανακατασκευασμένα πρωτότυπα που προέρχονται από εξειδικευμένες εταιρείες σερβοκινητήρων, επαληθευμένα μοντέλα νέου-παλιού αποθέματος όπου είναι διαθέσιμα, και προγράμματα ανταλλαγής που επιστρέφουν μια ανακατασκευασμένη μονάδα ίδιας ποιότητας με αντάλλαγμα τον ελαττωματικό πυρήνα.

Μια καλά εκτελεσμένη ανακατασκευή σε έναν κινητήρα AC3/2000 καλύπτει επιθεώρηση και δοκιμή περιελίξεων, αντικατάσταση ρουλεμάν, αξιολόγηση κωδικοποιητή παλμών και, εάν είναι απαραίτητο, αντικατάσταση ή επισκευή, επιθεώρηση κωνικού άξονα και πλήρη δοκιμή λειτουργίας πριν επιστραφεί η μονάδα στο απόθεμα.

Αυτό είναι το πρότυπο που έχει σημασία — ένας κινητήρας που περνάει μόνο οπτική επιθεώρηση δεν είναι το ίδιο πράγμα με έναν κινητήρα που έχει δοκιμαστεί υπό φορτίο και έχει επαληθευτεί σε όλες τις βασικές του παραμέτρους.

Για εγκαταστάσεις υψηλής διαθεσιμότητας, η διατήρηση ενός ελεγμένου εφεδρικού A06B-0121-B077 στο ράφι είναι μια απλή μείωση κινδύνου.

Σε έναν διακοπτόμενο κινητήρα, η αγορά κυμαίνεται και η διαθεσιμότητα δεν είναι εγγυημένη. Το να ανακαλύψετε ότι οι επισκευάσιμες μονάδες είναι σπάνιες τη στιγμή που η μηχανή σας σταματά είναι η χειρότερη στιγμή για να ανακαλύψετε αυτό το γεγονός.

Συχνές Ερωτήσεις

Ε1: Το A06B-0121-B077 έχει διακοπεί — είναι οι ανακατασκευασμένες μονάδες αξιόπιστες για παραγωγική χρήση;

Ναι, υπό την προϋπόθεση ότι προέρχονται από ένα αξιόπιστο εργαστήριο επισκευής σερβοκινητήρων που εκτελεί τεκμηριωμένες δοκιμές αντί μόνο οπτική επιθεώρηση.

Ένας σωστά ανακατασκευασμένος AC3/2000 θα έχει αντικατασταθεί τα ρουλεμάν του, οι περιελίξεις θα έχουν ελεγχθεί για ισορροπία αντίστασης και ακεραιότητα μόνωσης, ο κωδικοποιητής παλμών θα έχει αξιολογηθεί και θα έχει ολοκληρωθεί μια πλήρης δοκιμή λειτουργίας χωρίς φορτίο πριν από την πώληση. Η ποιότητα της ανακατασκευής ποικίλλει σημαντικά μεταξύ των προμηθευτών — ζητήστε τεκμηρίωση δοκιμών πριν δεσμευτείτε για μια μονάδα για έναν άξονα κρίσιμο για την παραγωγή.

Ε2: Μπορεί το A06B-0121-B077 να αναβαθμιστεί σε νεότερο κινητήρα της σειράς Fanuc ALPHA ή BETA;

Κατ' αρχήν, μια αναβάθμιση γενιάς είναι δυνατή, αλλά δεν είναι μια απλή αντικατάσταση. Ο κωνικός άξονας, οι διαστάσεις τοποθέτησης, οι ακροδέκτες σύνδεσης και η διεπαφή ανάδρασης διαφέρουν μεταξύ της γενιάς AC3 και των νεότερων κινητήρων των σειρών ALPHA ή BETA.

Μια αναβάθμιση σερβοκινητήρα απαιτείται συνήθως παράλληλα με την αλλαγή κινητήρα, και ο έλεγχος CNC πρέπει να υποστηρίζει τον νέο τύπο κινητήρα και κωδικοποιητή. Για μηχανές όπου σχεδιάζεται ήδη μια πλήρης αναβάθμιση κίνησης, αυτό μπορεί να έχει νόημα — για μια απλή αντικατάσταση κινητήρα, μια μονάδα AC3/2000 ίδιας ποιότητας φέρει πολύ μικρότερο κίνδυνο και διαταραχή.

Ε3: Τι συμβαίνει αν ο κωδικοποιητής I64 παλμών καταστραφεί — μπορεί ο κινητήρας να χρησιμοποιηθεί ακόμα;

Όχι για λειτουργία σερβοκινητήρα κλειστού βρόχου. Ο κωδικοποιητής παλμών είναι η πηγή ανάδρασης θέσης και ταχύτητας που απαιτεί ο σερβοκινητήρας για να κλείσει ο βρόχος ελέγχου. Ένας ελαττωματικός ή υποβαθμισμένος κωδικοποιητής παλμών παράγει σφάλματα θέσης, μετατόπιση άξονα ή συναγερμούς σφάλματος κωδικοποιητή που εμποδίζουν την κανονική λειτουργία.

Σε ορισμένες περιπτώσεις, ο κωδικοποιητής παλμών μπορεί να αντικατασταθεί ως ξεχωριστή μονάδα από ένα εξειδικευμένο εργαστήριο επισκευής σερβοκινητήρων — η βιωσιμότητα αυτού εξαρτάται από την έκταση της ζημιάς και την κατάσταση της διεπαφής τοποθέτησης του κωδικοποιητή του κινητήρα.

Ε4: Πόσο κρίσιμη είναι η σωστή αφαίρεση του κωνικού άξονα κατά τη συντήρηση αυτού του κινητήρα;

Πολύ. Ο κωνικός άξονας βασίζεται σε μια ακριβή εφαρμογή παρεμβολής μεταξύ του κώνου του άξονα του κινητήρα και του αντίστοιχου εξαρτήματος κίνησης. Εάν η τροχαλία ή ο κόμβος σύζευξης ωθηθεί με εργαλεία κρούσης αντί να αφαιρεθεί με ένα κατάλληλο εργαλείο σπασίματος κώνου, η επιφάνεια του κώνου χαράζεται.

Ένας χαραγμένος κώνος παράγει μια ατελή εφαρμογή παρεμβολής κατά την επανατοποθέτηση, η οποία οδηγεί σε τρέμουλο του άξονα — και το τρέμουλο στον οδηγό άξονα εκδηλώνεται ως δόνηση, σφάλμα θέσης και επιταχυνόμενη φθορά ρουλεμάν. Η σωστή διαδικασία αφαίρεσης δεν είναι προαιρετική σε έναν κινητήρα με κωνικό άξονα.

Ε5: Ποιοι είναι οι πιο συνηθισμένοι τρόποι βλάβης στο AC3/2000 σε αυτή την ηλικία;

Η φθορά των ρουλεμάν είναι η πιο συχνή εύρεση σε κινητήρες με μακρά ιστορία σέρβις — τα συμπτώματα είναι τραχύτητα άξονα, ακουστικός θόρυβος κατά τη λειτουργία και τελικά δόνηση που επηρεάζει την ακρίβεια του άξονα.

Η βλάβη του κωδικοποιητή παλμών από μόλυνση ψυκτικού υγρού ή υποβάθμιση του συνδέσμου είναι το δεύτερο πιο συνηθισμένο πρόβλημα, που συνήθως παρουσιάζεται ως σφάλματα ανάδρασης θέσης ή συναγερμοί άξονα. Η υποβάθμιση της μόνωσης των περιελίξεων από παρατεταμένη υπερφόρτωση ή εισχώρηση ψυκτικού υγρού είναι λιγότερο συχνή αλλά πιο σοβαρή — απαιτεί επανατύλιξη για την επαναφορά του κινητήρα σε λειτουργία. Και τα τρία είναι αναγνωρίσιμα μέσω σωστής δοκιμής πάγκου πριν από την επανατοποθέτηση.
