Α06Β-0075-B203 Fanuc AC Servo Motor Α06Β0075B203 AO6B-OO75-B2O3

Fanuc A06B-0075-B203 | Σειρά Beta iS AC Servo Motor BiS 8/3000 — 1.2 kW, Ευθύς Άξονας

Αριθμός Εξαρτήματος: A06B-0075-B203

Σειρά: AC Servo Motor Σειράς Beta iS (BiS)

Μοντέλο: BiS 8 / 3000

Κατάσταση: Νέο / Ανακατασκευασμένο / Διαθέσιμο για Ανταλλαγή

Επισκόπηση

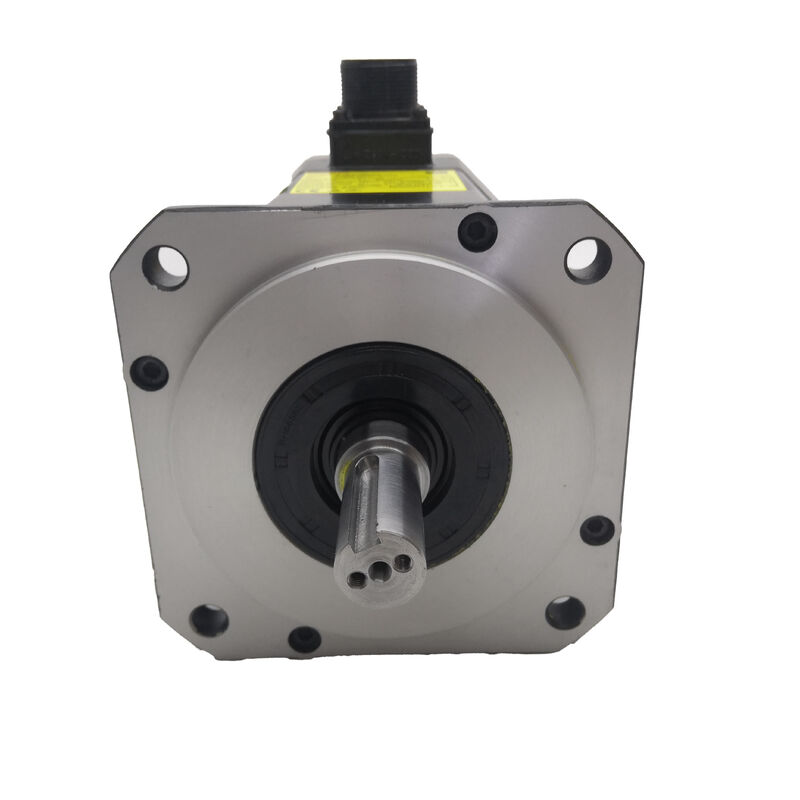

Το Fanuc A06B-0075-B203 είναι ένας συμπαγής, υψηλής ταχύτητας AC servo motor από τη σειρά Beta iS της Fanuc — το BiS 8/3000, ένας κινητήρας ελαφρού πλαισίου κατασκευασμένος για εφαρμογές άξονα CNC όπου η ακριβής τοποθέτηση, η γρήγορη δυναμική απόκριση και το μικρό φυσικό αποτύπωμα έχουν σημασία.

Παράγοντας 1.2 kW συνεχώς με ροπή ακινητοποίησης 7 Nm και μέγιστη ταχύτητα 3.000 RPM, αυτός είναι ένας κινητήρας βαθμονομημένος για το ελαφρύτερο άκρο του φάσματος κίνησης άξονα — δευτερεύοντες άξονες, μονάδες τοποθέτησης δευτερεύοντος άξονα και το είδος των βοηθητικών λειτουργιών CNC όπου ένας συμπαγής, καλά ενσωματωμένος servo εκτελεί τη δουλειά του αθόρυβα και αξιόπιστα για μεγάλη διάρκεια ζωής.

Η οικογένεια BiS ήταν η πρακτική απάντηση της Fanuc σε μια πραγματική ερώτηση της βιομηχανίας: πώς μπορείτε να δώσετε στους κατασκευαστές εργαλειομηχανών έναν σύγχρονο, ψηφιακά ενσωματωμένο servo motor που αποδίδει σταθερά χωρίς το κόστος της σειράς Alpha iS για κάθε άξονα του μηχανήματος;

Για άξονες ελαφρύτερου φορτίου όπου η ροπή και το εύρος ταχύτητας του BiS 8/3000 ταιριάζουν σωστά, η απάντηση είναι απλή. Αυτός ο κινητήρας έχει βρει τη θέση του σε μια ευρεία γκάμα CNC τόρνων, μικρών κάθετων κέντρων κατεργασίας και πολυάξονων μηχανών παραγωγής όπου οι απαιτήσεις κίνησης είναι καλά καθορισμένες και ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος.

Βασικές Προδιαγραφές

Συμπαγές Πλαίσιο, Ικανή Έξοδος

Το 8 στην ονομασία μοντέλου BiS 8/3000 τοποθετεί αυτόν τον κινητήρα στο ελαφρύτερο άκρο του εύρους ροπής της σειράς Beta iS. Αυτό δεν είναι περιορισμός — είναι προδιαγραφή. Ένας κινητήρας προσαρμοσμένος στο φορτίο του λειτουργεί πιο αποδοτικά, παράγει λιγότερη θερμότητα και διαρκεί περισσότερο από μια υπερμεγέθη μονάδα που λειτουργεί πολύ κάτω από την ονομαστική του έξοδο.

Η ροπή ακινητοποίησης 7 Nm και η συνεχής έξοδος 1.2 kW είναι σωστά διαστασιολογημένες για το βήμα της σφαιρικής βίδας και τα φορτία αδράνειας που είναι τυπικά για συμπαγείς διαμορφώσεις άξονα CNC, και η μέγιστη ταχύτητα 3.000 RPM του προσφέρει πραγματική ευελιξία τόσο στις απαιτήσεις τοποθέτησης όσο και στις απαιτήσεις ταχύτητας κοπής.

Στα 133 Hz ονομαστική συχνότητα, το σύστημα κίνησης παράγει τις ηλεκτρικές συνθήκες που χρειάζεται ο κινητήρας για να φτάσει σε αυτό το όριο των 3.000 RPM με καθαρή παράδοση ροπής.

Αυτή η συχνότητα παράγεται εσωτερικά από τον ενισχυτή servo από την είσοδο τροφοδοσίας 200–230 VAC — η σύνδεση στο δίκτυο είναι τυπική βιομηχανική τάση, και η μονάδα κίνησης χειρίζεται τη μετατροπή συχνότητας διαφανώς.

Το ονομαστικό ρεύμα 4.9 A είναι μέτριο σε σύγκριση με τα μεγαλύτερα μεγέθη πλαισίου BiS, πράγμα που σημαίνει ότι οι απαιτήσεις ρεύματος της μονάδας ενισχυτή είναι αντίστοιχα ελαφρές — ένα πρακτικό σημείο όταν ο χώρος του ντουλαπιού κίνησης ή η ηλεκτρική υποδομή είναι ζήτημα.

Πού Χρησιμοποιείται Αυτός ο Κινητήρας

Το A06B-0075-B203 εμφανίζεται συχνότερα στις ελαφρύτερες κινήσεις άξονα μικρών CNC τόρνων, συμπαγών κάθετων κέντρων κατεργασίας, μηχανών συντεταγμένων γεωτρήσεων και εξοπλισμού EDM σύρματος όπου τα φορτία άξονα είναι σταθερά και εντός της συνεχούς ονομαστικής τιμής του κινητήρα.

Εμφανίζεται επίσης σε βοηθητικούς άξονες μεγαλύτερων μηχανημάτων — περιστροφικοί πίνακες τέταρτου άξονα, κινήσεις Z δευτερεύοντος ατράκτου ή τοποθέτηση ουραίου — όπου η μηχανική απαίτηση είναι ελαφριά αλλά απαιτείται ακόμα ακριβής έλεγχος servo.

Δεδομένης της ευρείας συμβατότητας της σειράς BiS με τη σειρά ψηφιακών ενισχυτών servo της Fanuc και πολλαπλές γενιές ελέγχου CNC, αυτός ο κινητήρας εμφανίζεται επίσης σε έργα ανακατασκευής όπου ένας παλιός άξονας κίνησης πρέπει να αναβαθμιστεί σε τρέχοντα πρότυπα ανάδρασης και κίνησης χωρίς πλήρη αντικατάσταση του ελέγχου.

Το BiS 8/3000 είναι μια πρακτική επιλογή σε αυτά τα σενάρια όταν το φορτίο του άξονα είναι εντός του εύρους.

Συμβατότητα Κίνησης & Ελέγχου

Το A06B-0075-B203 είναι συμβατό με τις ψηφιακές μονάδες ενισχυτή servo της σειράς Fanuc Beta και ενσωματώνεται με μια ευρεία γκάμα πλατφορμών ελέγχου CNC της Fanuc — συμπεριλαμβανομένων των σειρών 0i-Mate, 0i, 16i, 18i και 21i.

Ο ενισχυτής servo πρέπει να παραμετροποιηθεί με τον σωστό κωδικό τύπου κινητήρα για το BiS 8/3000 πριν ο άξονας τεθεί σε λειτουργία υπό φορτίο. Η σωστή ρύθμιση της παραμέτρου τύπου κινητήρα είναι σημαντική: μια λανθασμένη ρύθμιση παράγει συμπεριφορά βρόχου ταχύτητας που κυμαίνεται από ελαφρώς υποβαθμισμένη απόδοση έως πλήρη αστάθεια, ανάλογα με το πόσο απέχει η παράμετρος από την πραγματική προδιαγραφή του κινητήρα.

Για μηχανήματα που έχουν υποστεί αναβαθμίσεις ελέγχου ή κίνησης από την αρχική κατασκευή, επαληθεύστε ότι ο υπάρχων ενισχυτής servo υποστηρίζει τη διεπαφή κωδικοποιητή της σειράς BiS. Παλαιότερες αναλογικές γενιές κίνησης ενδέχεται να μην είναι άμεσα συμβατές και να απαιτούν αλλαγή διεπαφής παράλληλα με τον κινητήρα.

Κωδικοποιητής & Ανάδραση

Η κατάληξη B203 υποδεικνύει ότι αυτή η παραλλαγή χρησιμοποιεί τον κωδικοποιητή της σειράς Fanuc BiA 128 — έναν σειριακό κωδικοποιητή απόλυτης θέσης που υποστηρίζει ανάδραση θέσης υψηλής ανάλυσης.

Ανάλογα με τη συγκεκριμένη διαμόρφωση κίνησης και ελέγχου με την οποία συνδυάζεται, αυτός ο κωδικοποιητής υποστηρίζει τόσο απόλυτες όσο και αυξητικές λειτουργίες ανάδρασης, προσφέροντας ευελιξία σε αυτόν τον κινητήρα σε ένα εύρος γενεών ελέγχου Fanuc με διαφορετική διαχείριση ανάδρασης.

Όπως με όλες τις αντικαταστάσεις servo motor, η προδιαγραφή του κωδικοποιητή στη μονάδα αντικατάστασης πρέπει να ταιριάζει με την αρχική. Η εγκατάσταση ενός κινητήρα με διαφορετικό τύπο κωδικοποιητή — ακόμη και εντός της ίδιας κλάσης πλαισίου BiS — μπορεί να επηρεάσει τη συμπεριφορά διατήρησης απόλυτης θέσης, τις ακολουθίες ομογενοποίησης και σε ορισμένες περιπτώσεις την ικανότητα της μονάδας κίνησης να αναγνωρίζει σωστά τον κινητήρα κατά την εκκίνηση.

Σημειώσεις Προμήθειας & Κατάστασης

Το A06B-0075-B203 διακινείται ενεργά στην αγορά ανακατασκευασμένων και μεταχειρισμένων servo motor. Κατά την αξιολόγηση μιας μεταχειρισμένης μονάδας, επιθεωρήστε προσεκτικά τον σύνδεσμο του κωδικοποιητή — αυτό είναι στατιστικά το πιο συχνό σημείο αστοχίας στους κινητήρες της σειράς BiS με εκτεταμένο ιστορικό σέρβις, και η διάβρωση των ακροδεκτών ή η ζημιά στο καλώδιο στην έξοδο είναι εύκολο να παραβλεφθεί οπτικά, αλλά θα προκαλέσει διαλείποντα σφάλματα θέσης που είναι απογοητευτικά στη διάγνωση στο μηχάνημα.

Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία, ελέγξτε την αντίσταση μόνωσης προς τη γείωση και περιστρέψτε τον άξονα με το χέρι για να επιβεβαιώσετε την κατάσταση των ρουλεμάν. Μια καθαρή, ελαφρώς χρησιμοποιημένη μονάδα από αξιόπιστη πηγή θα πρέπει να περάσει καλά από όλους αυτούς τους ελέγχους και να λειτουργεί ομαλά σε δοκιμή πάγκου πριν από την εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Με ποια μονάδα κίνησης servo και έλεγχο CNC λειτουργεί το A06B-0075-B203;

Αυτός ο κινητήρας έχει σχεδιαστεί για χρήση με ψηφιακές μονάδες ενισχυτή servo της σειράς Fanuc Beta. Είναι συμβατός με πλατφόρμες ελέγχου CNC της Fanuc, συμπεριλαμβανομένων των οικογενειών 0i-Mate, 0i, 16i, 18i και 21i. Πριν από την έναρξη λειτουργίας, η παράμετρος τύπου κινητήρα του ενισχυτή servo πρέπει να ρυθμιστεί ώστε να ταιριάζει με τις προδιαγραφές του BiS 8/3000.

Ένας λανθασμένος κωδικός τύπου κινητήρα είναι μία από τις πιο συχνές αιτίες αστάθειας άξονα μετά από αντικατάσταση κινητήρα και θα πρέπει πάντα να επαληθεύεται πριν από την πρώτη κίνηση του άξονα.

Ε2: Τι σημαίνει η τιμή ροπής ακινητοποίησης 7 Nm για την επιλογή άξονα;

Η ροπή ακινητοποίησης είναι η μέγιστη ροπή εξόδου του κινητήρα σε ταχύτητα μηδέν — η μέγιστη δύναμη που διατίθεται για την επιτάχυνση του άξονα από στάση και για τη διατήρηση της θέσης έναντι ενός εφαρμοζόμενου φορτίου. Διαφέρει από τη συνεχή ονομαστική ροπή, η οποία αντικατοπτρίζει το θερμικό όριο για συνεχή λειτουργία.

Κατά την επιλογή ενός κινητήρα για έναν άξονα, η ροπή ακινητοποίησης είναι η τιμή που καθορίζει εάν ο κινητήρας μπορεί να επιταχύνει την συνδυασμένη μηχανική αδράνεια του άξονα εντός του απαιτούμενου χρόνου κύκλου. Για άξονες όπου το BiS 8/3000 είναι σωστή επιλογή, τα 7 Nm είναι επαρκή· για βαρύτερα φορτία, θα πρέπει να αξιολογηθεί ένας κινητήρας BiS ή Alpha iS μεγαλύτερου πλαισίου.

Ε3: Είναι τα 1.2 kW αρκετά για έναν κύριο άξονα κατεργασίας CNC;

Εξαρτάται από το μηχάνημα και τον άξονα. Σε συμπαγείς CNC τόρνους και μικρά κάθετα κέντρα κατεργασίας όπου η κινούμενη μάζα είναι ελαφριά και οι δυνάμεις κοπής είναι μέτριες, τα 1.2 kW είναι απολύτως κατάλληλα για κύριους άξονες X και Z.

Σε μεγαλύτερα μηχανήματα με βαρύτερες σέλες, τραπέζια εργασίας ή απαιτητικές συνθήκες κοπής, ένας κινητήρας υψηλότερης εξόδου θα ήταν η σωστή προδιαγραφή. Η αντιστοίχιση του κινητήρα με το πραγματικό φορτίο του άξονα — και όχι απλώς η χρήση του μεγαλύτερου διαθέσιμου κινητήρα — είναι η σωστή μηχανική προσέγγιση.

Ε4: Ποια είναι η διαφορά μεταξύ του A06B-0075-B203 και άλλων παραλλαγών της σειράς A06B-0075;

Η οικογένεια A06B-0075 μοιράζεται το ίδιο πλαίσιο κινητήρα BiS 8 και τις βασικές προδιαγραφές μεταξύ των παραλλαγών. Η κατάληξη (B103, B203, B303, κ.λπ.) συνήθως υποδεικνύει διαφορές στον τύπο του κωδικοποιητή, τη διαμόρφωση του φρένου ή την προδιαγραφή του άξονα.

Η παραλλαγή B203 χρησιμοποιεί έναν συγκεκριμένο τύπο κωδικοποιητή και δεν διαθέτει ενσωματωμένο φρένο. Πριν από τη διασταύρωση με άλλη κατάληξη, επιβεβαιώστε ότι ο τύπος του κωδικοποιητή, η διαμόρφωση του άξονα και η κατάσταση του φρένου ταιριάζουν με τις απαιτήσεις του μηχανήματος — οι λειτουργικές διαφορές μεταξύ των καταλήξεων παραλλαγών μπορούν να προκαλέσουν προβλήματα συμβατότητας εάν αντικατασταθούν χωρίς επαλήθευση.

Ε5: Ποια βήματα επιθεώρησης είναι τα πιο σημαντικά για ένα μεταχειρισμένο A06B-0075-B203;

Δώστε προτεραιότητα στον σύνδεσμο του κωδικοποιητή και την έξοδο του καλωδίου — η μόλυνση ή η διάβρωση εδώ είναι η πιο συχνή αιτία σφαλμάτων ανάδρασης θέσης σε μεταχειρισμένους κινητήρες της σειράς BiS. Μετά από αυτό, μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία μεταξύ όλων των φάσεων και ελέγξτε την αντίσταση μόνωσης προς τη γείωση (ένας υγιής κινητήρας διαβάζει πολύ πάνω από 1 MΩ).

Περιστρέψτε τον άξονα με το χέρι για να αξιολογήσετε την κατάσταση των ρουλεμάν — η τραχύτητα ή η αντίσταση υποδηλώνει φθορά ρουλεμάν. Για οποιαδήποτε μονάδα με άγνωστο ιστορικό σέρβις, μια πλήρης δοκιμή πάγκου, συμπεριλαμβανομένης της επαλήθευσης σήματος κωδικοποιητή και μιας λειτουργίας χωρίς φορτίο έως 3.000 RPM, είναι το σωστό πρότυπο πριν από την επανεγκατάσταση σε μηχανή παραγωγής.
