Α06Β-0032-Β577 Fanuc AC Servo Motor Α06Β0032Β577 AO6Β-OO32-B577

Fanuc A06B-0032-B577 | Σειρά BETA AC Servo Motor B2/3000 — Κωνικός Άξονας, Σφραγισμένο με Λάδι

Αριθμός Εξαρτήματος: A06B-0032-B577

Σειρά: Σερβοκινητήρας AC BETA

Μοντέλο: B2 / 3000

Κατάσταση: Νέο / Ανακατασκευασμένο / Διαθέσιμη Ανταλλαγή

Επισκόπηση

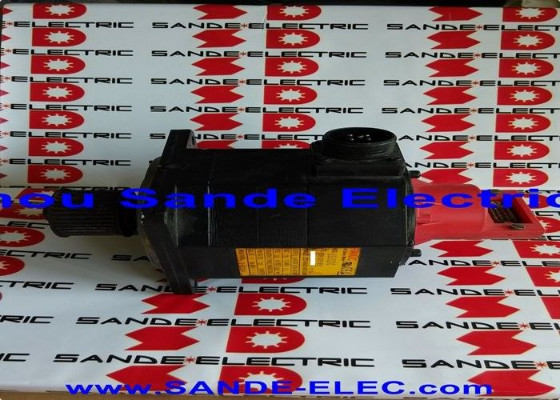

Ο Fanuc A06B-0032-B577 είναι ένας συμπαγής σερβοκινητήρας AC της σειράς BETA — μοντέλο B2/3000 — ειδικά σχεδιασμένος για τις ελαφρύτερες απαιτήσεις κίνησης άξονα μικρών εργαλειομηχανών CNC. Λειτουργώντας έως 3.000 σ.α.λ. σε τροφοδοσία 3 φάσεων 176 V στα 200 Hz, και με ονομαστική συνεχή ισχύ εξόδου 0,5 kW, αυτός είναι ένας κινητήρας που γνωρίζει τη θέση του.

Δεν σχεδιάστηκε ποτέ για να ωθεί βαριές σέλες ή να αντιστέκεται σε επιθετικές δυνάμεις κοπής. Η δουλειά του ήταν να παρέχει ακριβή, επαναλαμβανόμενη κίνηση άξονα σε συμπαγείς τόρνους, μικρές μηχανές διάτρησης και εξειδικευμένο εξοπλισμό CNC μονής χρήσης, όπου τα μηχανικά φορτία είναι μέτρια, ο χώρος εγκατάστασης είναι περιορισμένος και ο άξονας πρέπει να κάνει τη δουλειά του αξιόπιστα, βάρδια μετά από βάρδια.

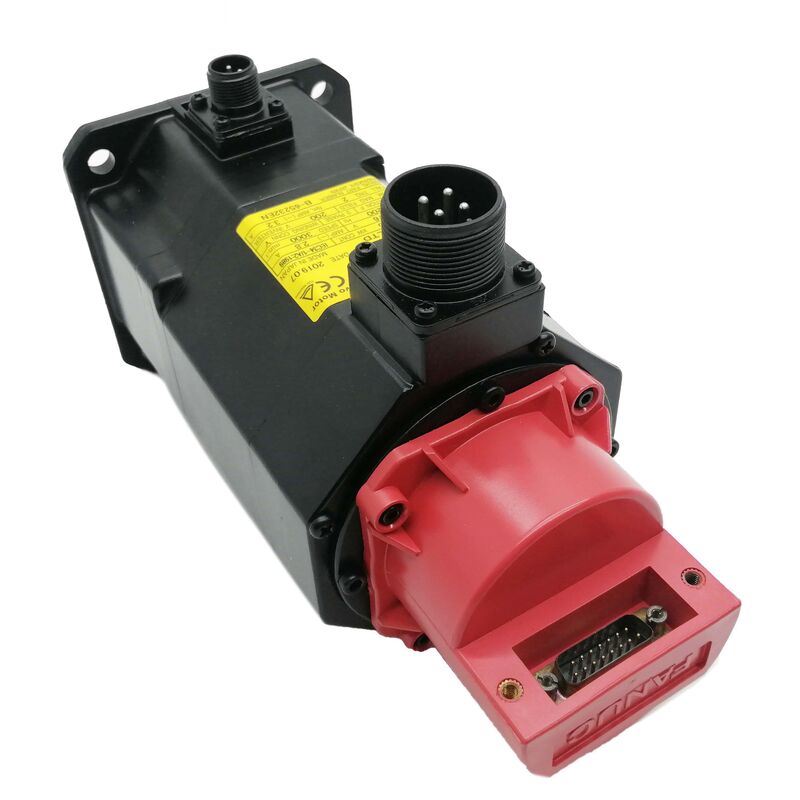

Το κόκκινο κάλυμμα είναι ο οπτικός δείκτης αυτής της γενιάς BETA, και δύο χαρακτηριστικά διακρίνουν το A06B-0032-B577 από άλλες παραλλαγές B2/3000: ένας κωνικός άξονας εξόδου και τυπικά στεγανοποιητικά λαδιού.

Και τα δύο είναι συγκεκριμένα για συγκεκριμένες διαμορφώσεις συστήματος μετάδοσης κίνησης και περιβάλλοντα λειτουργίας, και και τα δύο έχουν σημασία κατά την προδιαγραφή ή την προμήθεια αντικατάστασης. Το λάθος σε οποιοδήποτε από τα δύο σημαίνει μηχανική ασυμφωνία που καθυστερεί την εγκατάσταση αντί να επιλύει το αρχικό σφάλμα.

Βασικές Προδιαγραφές

Κατασκευασμένο για Εφαρμογές Μικρών Μηχανών

Υπάρχει η τάση στην προμήθεια βιομηχανικών κινητήρων να αντιμετωπίζεται το "μικρό" ως συμβιβασμός. Με το B2/3000, είναι μια σχεδιαστική θέση. Η Fanuc μηχανικά σχεδίασε τη σειρά BETA ειδικά για εφαρμογές εργαλειομηχανών όπου τα φορτία του άξονα είναι κάτω από αυτά για τα οποία είχε σχεδιαστεί η οικογένεια ALPHA — και όπου η τοποθέτηση ενός υπερμεγέθους κινητήρα δημιουργεί τα δικά του προβλήματα: υπερβολική αδράνεια, μεγαλύτερες απαιτήσεις σύζευξης, περισσότερο ρεύμα κίνησης από ό,τι χρειάζεται να παρέχει η μονάδα ενισχυτή, και ένας κινητήρας που λειτουργεί πολύ κάτω από τη θερμική του χωρητικότητα.

Η ισχύς εξόδου 0,5 kW στις 3.000 σ.α.λ. ταιριάζει με τις κινήσεις με σφαιρικές βίδες, τους μηχανισμούς θέσης και τους άξονες τροφοδοσίας ελαφρού τύπου που βρίσκονται σε συμπαγείς πλατφόρμες CNC. Στην ονομαστική συχνότητα 200 Hz, ο ενισχυτής σερβοκινητήρα δημιουργεί τις συνθήκες κίνησης που χρειάζεται ο κινητήρας για να φτάσει στο πλήρες εύρος ταχύτητάς του καθαρά.

Αυτό χειρίζεται εξ ολοκλήρου εντός του συστήματος κίνησης — η σύνδεση τροφοδοσίας του μηχανήματος είναι τυπική βιομηχανική τάση, και η τιμή 200 Hz είναι μια εσωτερική παράμετρος λειτουργίας, όχι μια απαίτηση τροφοδοσίας.

Η ονομασία B2 βρίσκεται στο ελαφρύτερο άκρο της ιεραρχίας ροπής BETA. Για την κατηγορία μηχανών στις οποίες τοποθετούνταν αυτός ο κινητήρας, αυτό είναι ακριβώς σωστό. Ένας κινητήρας που ταιριάζει καλά με το φορτίο του λειτουργεί πιο ψυχρά, καταναλώνει λιγότερο ρεύμα και συνήθως διαρκεί περισσότερο από μια υπερμεγέθη μονάδα που κάνει την ίδια δουλειά.

Κωνικός Άξονας — Τι Σημαίνει στην Πράξη

Ο κωνικός άξονας είναι το καθοριστικό μηχανικό χαρακτηριστικό του A06B-0032-B577, και είναι το χαρακτηριστικό που είναι πιο πιθανό να προκαλέσει λάθος σε μια παραγγελία αντικατάστασης χωρίς ενημέρωση.

Σε αντίθεση με έναν ευθύ άξονα — απλό ή με κλειδί — ένας κωνικός άξονας χρησιμοποιεί ένα προδιαγραφής ακριβείας κωνικό προφίλ για να δημιουργήσει μια αυτο-κεντραριζόμενη, υψηλής τριβής παρεμβολή με το συνδεόμενο εξάρτημα. Οι τροχαλίες, οι συνδέσεις και τα στοιχεία κίνησης που έχουν σχεδιαστεί για αυτόν τον τύπο άξονα εφαρμόζουν ομόκεντρα χωρίς να βασίζονται μόνο σε αυλακώσεις κλειδιού ή κολάρες σύσφιξης, και μπορούν να αφαιρεθούν και να επανατοποθετηθούν καθαρά όταν η εμπλοκή της κωνικότητας σπάσει σωστά.

Σε εφαρμογές ατράκτου και ακριβούς θέσης όπου η ομοκεντρότητα και η ελάχιστη εκκεντρότητα του άξονα είναι κρίσιμες, ο κωνικός άξονας είναι μια σκόπιμη μηχανική επιλογή παρά μια απλή παραλλαγή.

Η τοποθέτηση ενός κινητήρα με ευθύ άξονα σε αυτή τη θέση απαιτεί την αντικατάσταση αυτών των εξαρτημάτων, κάτι που μετατρέπει μια αλλαγή κινητήρα σε μια σημαντικά μεγαλύτερη εργασία. Επαληθεύετε πάντα τον τύπο του άξονα στον εγκατεστημένο κινητήρα πριν παραγγείλετε αντικατάσταση.

Στεγανοποιητικά Λαδιού & Προστασία Περιβάλλοντος

Τα τυπικά στεγανοποιητικά λαδιού που είναι τοποθετημένα στο A06B-0032-B577 προστατεύουν τις κοιλότητες των ρουλεμάν του κινητήρα και τα εσωτερικά εξαρτήματα από την ατμοσφαιρική μόλυνση, την ομίχλη ψυκτικού και τα λεπτά σωματίδια που είναι συνηθισμένα σε περιβάλλοντα μηχανουργικής κατεργασίας CNC.

Σε έναν κινητήρα τόσο συμπαγή, η μόλυνση των ρουλεμάν είναι μια από τις κύριες αιτίες πρόωρης βλάβης — οι κοιλότητες των ρουλεμάν είναι μικρές, και ακόμη και η μέτρια εισχώρηση λεπτών λειαντικών ή ψυκτικού διασπά γρήγορα τη λίπανση.

Τα τυπικά στεγανοποιητικά λαδιού καλύπτουν τις συνθήκες λειτουργίας των μικρών εργαλειομηχανών για τις οποίες σχεδιάστηκε αυτός ο κινητήρας. Δεν είναι κατάλληλα για έκθεση σε πίδακες ψυκτικού υψηλής πίεσης ή συνεχή βύθιση — εφαρμογές με αυτές τις συνθήκες θα δικαιολογούσαν υψηλότερο επίπεδο προστασίας από εισχώρηση.

Για το τυπικό περιβάλλον εγκατάστασης ενός συμπαγούς τόρνου CNC ή μηχανής διάτρησης, η προδιαγραφή στεγανοποιητικού λαδιού είναι κατάλληλη και έχει αποδειχθεί επαρκής καθ' όλη τη μακρά ιστορία λειτουργίας του B2/3000 σε αυτές τις εφαρμογές.

Η κατάσταση των στεγανοποιητικών αξίζει να ελέγχεται σε οποιαδήποτε μεταχειρισμένη μονάδα. Ένα σκληρυμένο, ραγισμένο ή φθαρμένο στεγανοποιητικό άξονα είναι ένα απλό στοιχείο συντήρησης όταν ο κινητήρας είναι εκτός μηχανήματος, και η αντιμετώπισή του κατά τη διάρκεια μιας ανακατασκευής αποτρέπει το είδος της αργής μόλυνσης των ρουλεμάν που μειώνει τη διάρκεια ζωής του κινητήρα χωρίς να ανακοινώνεται με εμφανή άμεσο σύμπτωμα.

Συμβατότητα Κίνησης & Ελέγχου

Το A06B-0032-B577 είναι συμβατό με μονάδες ενισχυτών σερβοκινητήρων της σειράς Fanuc BETA και ενσωματώνεται με τις πλατφόρμες ελέγχου CNC της Fanuc που συνδυάστηκαν με κινητήρες της σειράς BETA κατά τη διάρκεια της παραγωγής αυτής της γενιάς — συμπεριλαμβανομένων των Σειρών 0, 0i και σχετικών ελέγχων που χρησιμοποιούνται σε μικρότερες εργαλειομηχανές όπου το B2/3000 ήταν μια τυπική επιλογή κίνησης άξονα.

Οι παράμετροι του ενισχυτή σερβοκινητήρα πρέπει να διαμορφωθούν με τον σωστό κωδικό τύπου κινητήρα για το B2/3000 πριν από την έναρξη λειτουργίας του άξονα. Στα 0,5 kW και την μέτρια κατανάλωση ρεύματος του πλαισίου B2, οι απαιτήσεις της μονάδας ενισχυτή είναι ελαφρές — αλλά η παράμετρος τύπου κινητήρα πρέπει ακόμα να αντικατοπτρίζει τον πραγματικό εγκατεστημένο κινητήρα.

Η παράλειψη των παραμέτρων που έχουν ρυθμιστεί για διαφορετικό κινητήρα παράγει συμπεριφορά βρόχου ταχύτητας που κυμαίνεται από ελαφρώς αργή απόκριση έως απόλυτη αστάθεια, ανάλογα με το πόσο απέχει η ρύθμιση από την προδιαγραφή του B2/3000.

Προμήθεια & Επιθεώρηση

Το A06B-0032-B577 είναι διαθέσιμο μέσω της αγοράς ανακατασκευασμένων και πλεοναζόντων σερβοκινητήρων. Κατά την επιθεώρηση μιας μεταχειρισμένης μονάδας, ο κωνικός άξονας αξίζει ιδιαίτερη προσοχή — ελέγξτε την επιφάνεια της κωνικότητας για σημάδια τριβής, γρατζουνιές ή οποιαδήποτε ένδειξη ότι το συνδεόμενο εξάρτημα αφαιρέθηκε λανθασμένα (συνήθως με σφυροκόπημα αντί για χρήση κατάλληλου διαχωριστή κωνικότητας).

Η τριβή στην κωνικότητα υπονομεύει την παρεμβολή με την συνδεόμενη τροχαλία ή τον κόμβο σύζευξης και μπορεί να προκαλέσει εκκεντρότητα που εκδηλώνεται ως δόνηση ή σφάλμα θέσης άξονα μετά την εγκατάσταση.

Ελέγξτε τα στεγανοποιητικά λαδιού για σκλήρυνση και ρωγμές στο χείλος — ένα συνηθισμένο εύρημα σε κινητήρες που έχουν παραμείνει σε αποθήκευση για εκτεταμένες περιόδους.

Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία και επαληθεύστε την αντίσταση μόνωσης προς τη γείωση. Περιστρέψτε τον άξονα με το χέρι για να αισθανθείτε τυχόν αντίσταση ή τραχύτητα στα ρουλεμάν.

Ο σύνδεσμος του κωδικοποιητή και η έξοδος του καλωδίου πρέπει να είναι καθαρά και άθικτα. Ένας έλεγχος στο πάγκο, συμπεριλαμβανομένης μιας λειτουργίας χωρίς φορτίο έως την ονομαστική ταχύτητα, είναι το σωστό πρότυπο επαλήθευσης για οποιαδήποτε μονάδα επιστρέφει σε μηχανή παραγωγής.

Συχνές Ερωτήσεις

Ε1: Γιατί αυτός ο κινητήρας έχει κωνικό άξονα αντί για ευθύ άξονα;

Ο κωνικός άξονας παρέχει μια αυτο-κεντραριζόμενη, υψηλής τριβής παρεμβολή με τις συνδεόμενες τροχαλίες και τους κόμβους σύζευξης που η σύσφιξη ευθύ άξονα δεν μπορεί πάντα να ταιριάξει όσον αφορά την ομοκεντρότητα και την αξιοπιστία συγκράτησης.

Χρησιμοποιείται σε εφαρμογές όπου η εκκεντρότητα του άξονα πρέπει να ελαχιστοποιηθεί και όπου το εξάρτημα κίνησης πρέπει να είναι αφαιρούμενο και επανατοποθετούμενο με προβλέψιμη εμπλοκή. Οι μηχανές που κατασκευάζονται γύρω από αυτόν τον τύπο άξονα έχουν εξαρτήματα που είναι τρυπημένα στην αντίστοιχη κωνικότητα — η τοποθέτηση ενός κινητήρα με ευθύ άξονα απαιτεί την αντικατάσταση αυτών των εξαρτημάτων, γι' αυτό η επαλήθευση του τύπου του άξονα πριν από την παραγγελία αντικατάστασης είναι απαραίτητη.

Ε2: Με ποιους ελέγχους CNC και κινήσεις είναι συμβατό το A06B-0032-B577;

Ο κινητήρας BETA B2/3000 έχει σχεδιαστεί για χρήση με μονάδες ενισχυτών σερβοκινητήρων της σειράς Fanuc BETA και είναι συμβατός με πλατφόρμες ελέγχου CNC της Fanuc, συμπεριλαμβανομένων των Σειρών 0, 0i και σχετικών γενεών που χρησιμοποιούνται σε μικρές εργαλειομηχανές CNC.

Η παράμετρος τύπου κινητήρα του σερβοκινητήρα πρέπει να ρυθμιστεί σωστά για την προδιαγραφή B2/3000 πριν από τη λειτουργία του άξονα. Όπως με οποιονδήποτε κινητήρα της σειράς BETA, επιβεβαιώστε τη συμβατότητα του ενισχυτή πριν από την εγκατάσταση — ειδικά εάν το μηχάνημα έχει υποστεί αναβάθμιση ελέγχου ή κίνησης από την αρχική κατασκευή.

Ε3: Τι σημαίνει "τυπικά στεγανοποιητικά λαδιού" σε σύγκριση με την προστασία κινητήρα με βαθμολογία IP;

Τα τυπικά στεγανοποιητικά λαδιού προστατεύουν τις κοιλότητες των ρουλεμάν από την ατμοσφαιρική μόλυνση, την ομίχλη ψυκτικού και την εισχώρηση λεπτών σωματιδίων υπό κανονικές συνθήκες λειτουργίας του μηχανουργείου. Δεν είναι το ίδιο με ένα επίσημα βαθμολογημένο περίβλημα κινητήρα σφραγισμένο IP65 ή IP67, το οποίο παρέχει τεκμηριωμένη προστασία από πίδακες νερού ή προσωρινή βύθιση.

Για τις εφαρμογές μικρών εργαλειομηχανών για τις οποίες σχεδιάστηκε αυτός ο κινητήρας, τα τυπικά στεγανοποιητικά λαδιού είναι επαρκή. Εάν η θέση του κινητήρα υπόκειται σε άμεσο ψεκασμό ψυκτικού μεγάλου όγκου, θα πρέπει να εξεταστεί πρόσθετη θωράκιση ή μια παραλλαγή κινητήρα με υψηλότερη βαθμολογία εισχώρησης.

Ε4: Είναι 0,5 kW επαρκής ισχύς εξόδου για κίνηση άξονα CNC;

Για την κατηγορία μηχανών για τις οποίες σχεδιάστηκε αυτός ο κινητήρας — συμπαγείς τόρνοι CNC, μικρές μηχανές διάτρησης και κοπής σπειρωμάτων, και εξειδικευμένος εξοπλισμός CNC μονής χρήσης με ελαφρά μηχανικά φορτία — τα 0,5 kW είναι κατάλληλα καθορισμένα, όχι συμβιβασμός.

Ένας κινητήρας σωστά διαστασιολογημένος για το φορτίο του άξονα λειτουργεί πιο αποδοτικά και με καλύτερο θερμικό περιθώριο από έναν υπερμεγέθη κινητήρα που κάνει την ίδια δουλειά. Εάν η εφαρμογή περιλαμβάνει βαρύτερα φορτία άξονα, μεγαλύτερες διαδρομές ή απαιτήσεις ταχύτερης διάβασης, το επόμενο μέγεθος πλαισίου στη σειρά BETA ή ALPHA θα ήταν η σωστή προδιαγραφή προς αξιολόγηση.

Ε5: Πώς επιθεωρώ ένα μεταχειρισμένο A06B-0032-B577 πριν το επανεγκαταστήσω;

Ξεκινήστε με την επιφάνεια του κωνικού άξονα — ελέγξτε για τριβή, γρατζουνιές ή ζημιά από πρόσκρουση λόγω λανθασμένης αφαίρεσης. Αυτά τα ελαττώματα υπονομεύουν την παρεμβολή με το συνδεόμενο εξάρτημα και είναι δύσκολο να διορθωθούν χωρίς εξειδικευμένη μηχανική κατεργασία. Ελέγξτε τα στεγανοποιητικά λαδιού για σκλήρυνση ή ρωγμές στο χείλος.

Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία μεταξύ όλων των φάσεων και επαληθεύστε την αντίσταση μόνωσης προς τη γείωση.

Περιστρέψτε τον άξονα με το χέρι για να αξιολογήσετε την κατάσταση των ρουλεμάν. Επιθεωρήστε τον σύνδεσμο του κωδικοποιητή για διάβρωση ακροδεκτών και την έξοδο του καλωδίου για ζημιά. Για οποιονδήποτε κινητήρα με αβέβαιο ιστορικό λειτουργίας, μια λειτουργία χωρίς φορτίο στο πάγκο έως 3.000 σ.α.λ. με επαλήθευση σήματος κωδικοποιητή είναι το σωστό πρότυπο πριν από την επιστροφή του σε λειτουργία.
