A06B-0145-B077 Fanuc AC σερβοκινητήρας A06B0145B077 AO6B-OI45-BO77

Fanuc A06B-0145-B077 | Σειρά ALPHA AC22/1500 Σερβοκινητήρας

Αριθμός Εξαρτήματος: A06B-0145-B077

Σειρά: Σερβοκινητήρας AC ALPHA

Μοντέλο: AC22 / 1500

Κατάσταση: Νέο / Ανακατασκευασμένο / Διαθέσιμη Ανταλλαγή

Επισκόπηση

Ο Fanuc A06B-0145-B077 ανήκει στην οικογένεια σερβοκινητήρων AC της σειράς ALPHA — συγκεκριμένα στο μοντέλο AC22/1500, μία από τις μονάδες με υψηλότερη ροπή σε μια γενιά που ενσωματώθηκε βαθιά στην αγορά εργαλειομηχανών CNC μικρού έως μεσαίου μεγέθους.

Ενώ οι κινητήρες AC12 κάλυπταν ελαφρύτερα φορτία άξονα, ο AC22 ανεβαίνει σε ονομαστική συνεχή ροπή 22 Nm και ισχύ εξόδου 3,8 kW, κάτι που τον τοποθετεί στην περιοχή μεγαλύτερων αξόνων με σφαιρικές βίδες, βαρύτερες κινήσεις τραπεζιού και εφαρμογές όπου το μηχανικό φορτίο απαιτεί πιο σταθερή δύναμη από ό,τι μπορεί να παρέχει ένας συμπαγής σερβοκινητήρας.

Το κόκκινο τελείωμα είναι η οπτική υπογραφή αυτής της γενιάς ALPHA, και ο AC22/1500 ήταν συνηθισμένη εικόνα στους άξονες X, Y και Z μεσαίας κατηγορίας κέντρων κατεργασίας, οριζόντιων φρεζομηχανών και κέντρων περιστροφής όπου τα συστήματα κίνησης Fanuc ήταν το πρότυπο του κατασκευαστή. Με μέγιστη ταχύτητα 1.500 σ.α.λ., πρόκειται για έναν κινητήρα χαμηλής ταχύτητας, υψηλής ροπής — έχει σχεδιαστεί για να εργάζεται σκληρά σε μέτριες ταχύτητες αντί να περιστρέφεται γρήγορα με ελαφρά φορτία.

Η εργοστασιακή στεγανοποίηση IP67, ένας ευθύς άξονας εξόδου και η απουσία ενσωματωμένου φρένου χαρακτηρίζουν αυτή τη συγκεκριμένη παραλλαγή. Πρόκειται για μια απλή, στιβαρή μονάδα κατασκευασμένη για περιβάλλοντα όπου η έκθεση σε ψυκτικό υγρό είναι συνηθισμένη και οι απαιτήσεις κίνησης του άξονα είναι σταθερές.

Βασικές Προδιαγραφές

Πού Τοποθετείται ο AC22 Στη Σειρά ALPHA

Η μετάβαση από το πλαίσιο AC12 στο AC22 είναι σημαντική — η ροπή σχεδόν διπλασιάζεται, η κατανάλωση ρεύματος αυξάνεται σημαντικά και ο κινητήρας μεγαλώνει φυσικά για να ταιριάζει.

Σε μια μηχανή με βαρύ έλκηθρο ή μεγάλο τραπέζι εργασίας, ο AC22/1500 παρέχει τη συνεχή ροπή που απαιτείται για τη διατήρηση ακριβών ρυθμών τροφοδοσίας υπό πλήρες φορτίο κοπής χωρίς ο σερβοκινητήρας να ταλαντεύεται ή ο άξονας να χάνει την ακεραιότητα της θέσης του κατά τη διάρκεια της διέλευσης.

Το όριο των 1.500 σ.α.λ. διαμορφώνει τον τρόπο εφαρμογής αυτού του κινητήρα. Με τυπικές τιμές βήματος σφαιρικής βίδας στους άξονες εργαλειομηχανών, οι 1.500 σ.α.λ. μεταφράζονται σε ρυθμό ταχείας διάβασης που ταιριάζει στις μηχανές για τις οποίες σχεδιάστηκε — όχι ένας κινητήρας υψηλής ταχύτητας περιγράμματος, αλλά ένας συμπαγής, πυκνός σε ροπή εργάτης για άξονες όπου η ακαμψία υπό φορτίο έχει μεγαλύτερη σημασία από τη μέγιστη ταχύτητα.

Η ηλεκτρική συχνότητα 100 Hz στην ονομαστική ταχύτητα αντικατοπτρίζει αυτήν την προτεραιότητα σχεδιασμού.

Λειτουργώντας με ονομαστικό ρεύμα 19 A, ο AC22/1500 απαιτεί κατάλληλη χωρητικότητα ρεύματος του σερβοενισχυτή.

Αυτός είναι ένας από τους κινητήρες με τη μεγαλύτερη κατανάλωση ρεύματος στην οικογένεια ALPHA σε αυτήν την κατηγορία μεγέθους, και αξίζει να επιβεβαιώσετε την ονομαστική τιμή της μονάδας κίνησης κατά τη διάρκεια οποιασδήποτε εργασίας αντικατάστασης ή αναβάθμισης.

Στεγανοποίηση IP67 — Εργοστασιακό Πρότυπο

Η βαθμολογία IP67 σε αυτήν την παραλλαγή δεν είναι τροποποίηση μετά την πώληση — είναι ενσωματωμένη στον κινητήρα στο εργοστάσιο. Οι στεγανοποιήσεις του άξονα, τα σημεία εισόδου καλωδίων και το περίβλημα του κινητήρα είναι όλα βαθμολογημένα για να αντέχουν σε προσωρινή βύθιση, κάτι που σε ένα πλαίσιο εργαλειομηχανής σημαίνει ότι ο κινητήρας αντέχει σε ψεκασμό ψυκτικού υγρού, κορεσμό ομίχλης και την αναπόφευκτη συσσώρευση υγρών που συμβαίνει γύρω από τις περιοχές κίνησης του άξονα σε πολυάσχολα μηχανήματα παραγωγής.

Για εργαστήρια που χρησιμοποιούν συστήματα ψυκτικού υγρού υψηλής πίεσης ή συστήματα ψυκτικού υγρού μέσω ατράκτου όπου η μετανάστευση υγρών γύρω από τους άξονες κίνησης αποτελεί συνεχή ανησυχία, η βαθμολογία IP67 μεταφράζεται άμεσα σε μεγαλύτερο μέσο χρόνο μεταξύ βλαβών σε σύγκριση με κινητήρες με χαμηλότερες βαθμολογίες προστασίας εισόδου.

Η μόλυνση των ρουλεμάν και η υποβάθμιση των περιελίξεων από την είσοδο ψυκτικού υγρού είναι από τις κύριες αιτίες πρόωρης βλάβης σερβοκινητήρων — το σφραγισμένο περίβλημα αντιμετωπίζει και τα δύο.

Σημειώσεις για Άξονα, Φρένο & Εγκατάσταση

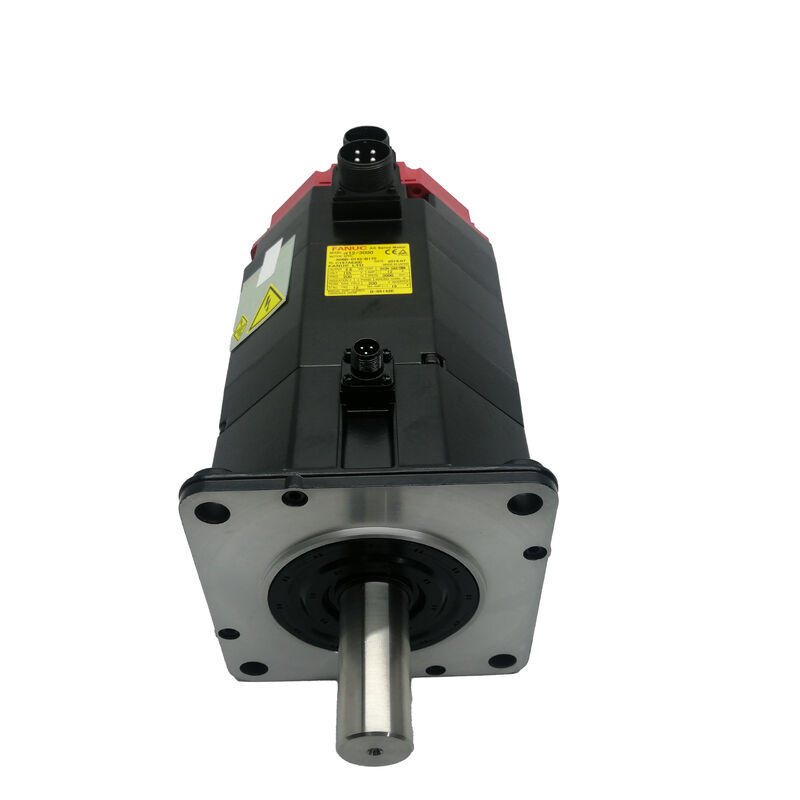

Ο ευθύς άξονας χωρίς φρένο διατηρεί την μηχανική και ηλεκτρική εγκατάσταση καθαρή. Χωρίς κύκλωμα φρένου για καλωδίωση και αλληλοσύνδεση, η θέση σε λειτουργία είναι απλούστερη και δεν υπάρχουν πρόσθετες απαιτήσεις τροφοδοσίας φρένου 24 VDC προς διαχείριση.

Για οριζόντιους άξονες ή εφαρμογές όπου ο σερβοκινητήρας διατηρεί τη θέση μέσω ενεργής συγκράτησης ροπής, αυτό είναι απόλυτα κατάλληλο. Σε κάθετους άξονες με σημαντικό φορτίο βαρύτητας, θα πρέπει να εξεταστεί μια παραλλαγή με φρένο — αυτός ο κινητήρας δεν είναι αυτή η παραλλαγή.

Η σύζευξη με σφαιρικές βίδες, ιμάντες χρονισμού ή ζεύξεις σερβοκινητήρων ακολουθεί την τυπική πρακτική για το μέγεθος πλαισίου ALPHA AC22.

Οι διαστάσεις του ευθύ άξονα είναι συνεπείς σε όλη τη σειρά ALPHA για αυτήν την κατηγορία πλαισίου, κάτι που απλοποιεί την προμήθεια ζευκτών και εξαρτημάτων κίνησης κατά τη συντήρηση υπαρχόντων μηχανών.

Συμβατότητα Κίνησης & Ελέγχου

Ο A06B-0145-B077 είναι συμβατός με σερβοενισχυτές της σειράς Fanuc ALPHA και συνδυάζεται με τη γκάμα πλατφορμών CNC της Fanuc που ήταν τρέχουσες κατά τη διάρκεια αυτής της γενιάς κινητήρων — συμπεριλαμβανομένων των σειρών 0, 0i, 16, 18, 21 και σχετικών ελέγχων.

Η επιλογή μεγέθους του σερβοενισχυτή πρέπει να λαμβάνει υπόψη το ονομαστικό ρεύμα 19 A· μια υποδιαστασιολογημένη μονάδα κίνησης θα προκαλέσει σφάλματα συνεχούς υπερβολικού ρεύματος υπό κανονικές συνθήκες φορτίου άξονα.

Όπως με όλους τους κινητήρες της σειράς ALPHA, οι παράμετροι του σερβοενισχυτή πρέπει να ρυθμιστούν ώστε να ταιριάζουν με τον συγκεκριμένο τύπο κινητήρα.

Ο κωδικός τύπου κινητήρα, η μέγιστη ταχύτητα και η προδιαγραφή του κωδικοποιητή πρέπει να ταιριάζουν με τον εγκατεστημένο κινητήρα — ιδιαίτερα σημαντικό κατά την εναλλαγή μεταξύ πλαισίων AC12 και AC22 όπου μια προηγούμενη επισκευή μπορεί να έχει χρησιμοποιήσει μια μη πρωτότυπη αντικατάσταση.

Προμήθεια & Αξιολόγηση Κατάστασης

Ο κινητήρας ALPHA AC22/1500 παραμένει διαθέσιμος στην αγορά ανακατασκευασμένων και μεταχειρισμένων σερβοκινητήρων. Κατά την επιθεώρηση ενός μεταχειρισμένου A06B-0145-B077, ελέγξτε τη στεγανοποίηση άξονα IP67 για σκλήρυνση, ρωγμές ή σημάδια διαρροής ψυκτικού υγρού — μια υποβαθμισμένη στεγανοποίηση άξονα είναι συχνά η πρώτη ένδειξη ότι ένας κινητήρας λειτουργούσε σε υγρό περιβάλλον πέραν της διάρκειας ζωής της στεγανοποίησής του.

Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία και ελέγξτε την αντίσταση μόνωσης προς τη γη. Περιστρέψτε τον άξονα με το χέρι για να αξιολογήσετε την κατάσταση των ρουλεμάν.

Οποιοσδήποτε κινητήρας με ενδείξεις αποχρωματισμού περιελίξεων, καμένης οσμής ή μόλυνσης από ψυκτικό υγρό στο εσωτερικό του περιβλήματος θα πρέπει να αξιολογηθεί από εξειδικευμένο κατάστημα επισκευής σερβοκινητήρων πριν από την επανατοποθέτηση.

Συχνές Ερωτήσεις

Ε1: Ποιος σερβοενισχυτής είναι συμβατός με τον Fanuc A06B-0145-B077;

Αυτός ο κινητήρας απαιτεί έναν σερβοενισχυτή της σειράς Fanuc ALPHA (μονάδα SVM ή SVU) με ονομαστική τιμή για να χειριστεί τουλάχιστον 19 A συνεχούς ρεύματος εξόδου.

Ενσωματώνεται με ελέγχους CNC της Fanuc, συμπεριλαμβανομένων των πλατφορμών Σειράς 0, 0i, 16, 18 και 21. Ο σερβοενισχυτής πρέπει να παραμετροποιηθεί με τον σωστό κωδικό τύπου κινητήρα για τον AC22/1500 — μην υποθέσετε ότι ένας ενισχυτής διαμορφωμένος για κινητήρα AC12 θα λειτουργήσει σωστά αυτήν τη μονάδα χωρίς ενημέρωση παραμέτρων.

Ε2: Γιατί ο AC22/1500 λειτουργεί σε χαμηλότερη μέγιστη ταχύτητα από τους κινητήρες της σειράς AC12;

Ο AC22 έχει σχεδιαστεί γύρω από υψηλή ροπή σε μέτριες ταχύτητες. Στα 22 Nm και 3,8 kW, δίνει προτεραιότητα στην απόδοση δύναμης έναντι της ταχύτητας περιστροφής — κάτι ακριβώς που απαιτούν μεγαλύτεροι, βαρύτεροι άξονες κίνησης.

Το όριο των 1.500 σ.α.λ. είναι μια σκόπιμη ανταλλαγή σχεδιασμού: βελτιστοποιώντας την ηλεκτρομαγνητική γεωμετρία του κινητήρα για πυκνότητα ροπής αντί για λειτουργία υψηλής ταχύτητας, παρέχει την ακαμψία του άξονα και τη συνεχή δύναμη κοπής που απαιτούν οι μεσαίου μεγέθους εργαλειομηχανές.

Ε3: Αυτός ο κινητήρας δεν έχει φρένο — είναι κατάλληλος για κάθετο άξονα;

Όχι χωρίς επιπλέον εκτιμήσεις. Ο A06B-0145-B077 δεν διαθέτει ενσωματωμένο φρένο, οπότε ο σερβοενισχυτής πρέπει να παρέχει ενεργή ροπή συγκράτησης για να αποτρέψει την κίνηση του άξονα όταν είναι ακίνητος.

Για κάθετους άξονες που φέρουν σημαντικό βάρος τεμαχίου ή τραπεζιού, μια παραλλαγή με φρένο είναι η ασφαλέστερη μηχανική επιλογή. Η στήριξη στον ενισχυτή μόνο για συγκράτηση σε έναν βαριά φορτωμένο κάθετο άξονα εισάγει κίνδυνο σε περιπτώσεις E-stop, συναγερμού σερβοκινητήρα ή απώλειας ρεύματος.

Ε4: Τι σημαίνει IP67 σε πρακτικούς όρους για ένα περιβάλλον εργαλειομηχανής;

IP67 σημαίνει ότι ο κινητήρας είναι πλήρως στεγανός στη σκόνη και μπορεί να αντέξει βύθιση σε νερό έως ένα μέτρο για 30 λεπτά. Σε ένα περιβάλλον κατεργασίας, αυτό σημαίνει κυρίως ότι ο κινητήρας ανέχεται συνεχή ψεκασμό ψυκτικού υγρού, ομίχλη και συσσώρευση υγρών χωρίς είσοδο στο περίβλημα.

Δεν σημαίνει ότι ο κινητήρας είναι κατάλληλος για πλύσιμο με πίδακα υψηλής πίεσης ή μόνιμη βύθιση — αλλά για την κανονική έκθεση σε ψυκτικό υγρό εργαλειομηχανής, το IP67 παρέχει ένα ουσιαστικό πλεονέκτημα διάρκειας ζωής σε σύγκριση με κινητήρες με βαθμολογία IP54 ή IP65.

Ε5: Μπορεί ο A06B-0145-B077 να αντικαταστήσει απευθείας έναν κινητήρα της σειράς AC12 στον ίδιο άξονα μηχανής;

Όχι — όχι ως άμεση αντικατάσταση. Το πλαίσιο AC22 είναι φυσικά μεγαλύτερο, οι διαστάσεις του άξονα διαφέρουν, το ονομαστικό ρεύμα είναι υψηλότερο και οι παράμετροι του σερβοενισχυτή πρέπει να επαναδιαμορφωθούν.

Η εναλλαγή μεταξύ κινητήρων AC12 και AC22 σε έναν υπάρχοντα άξονα απαιτεί μηχανική αξιολόγηση της βάσης του κινητήρα και της σύζευξης, επιβεβαίωση ότι ο εγκατεστημένος ενισχυτής μπορεί να παρέχει το υψηλότερο ρεύμα και πλήρη αναθεώρηση των παραμέτρων στο CNC.

Η αντιμετώπισή τους ως εναλλάξιμων χωρίς αυτήν την επαλήθευση είναι ένας αξιόπιστος τρόπος δημιουργίας σφάλματος κίνησης ή προβλήματος μηχανικής ευθυγράμμισης.
