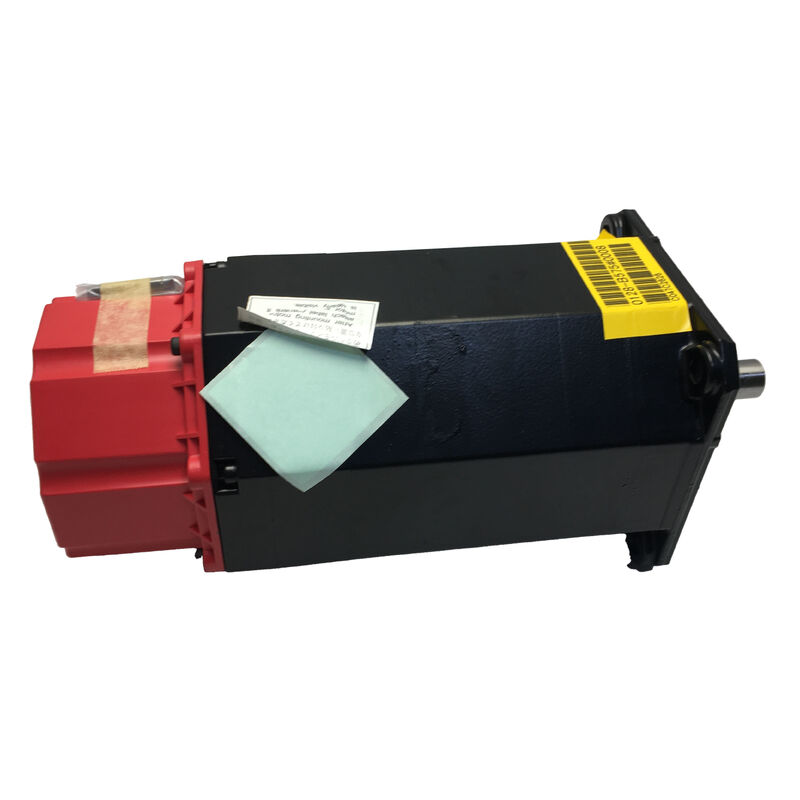

Α06Β-0143-Β177 Fanuc AC σερβοκινητήρας A06B0143B177 AO6B-OI43-BI77

Αριθμός Εξαρτήματος: A06B-0143-B177
Σειρά: Σερβοκινητήρας AC ALPHA
Μοντέλο: AC12 / 3000
Κατάσταση: Νέο / Ανακατασκευασμένο / Διαθέσιμη Ανταλλαγή

Ο Fanuc A06B-0143-B177 είναι ένας σερβοκινητήρας AC της σειράς ALPHA με ονομαστική μέγιστη ταχύτητα 3.000 σ.α.λ. — ο αδελφός υψηλότερης ταχύτητας της οικογένειας κινητήρων AC12. Είναι ειδικά κατασκευασμένος για εφαρμογές κίνησης άξονα CNC όπου ένας συνδυασμός φρένου συγκράτησης, ανάδρασης υψηλής ανάλυσης και αξιόπιστης συνεχούς ροπής είναι απαραίτητος. Ο κινητήρας διαθέτει ενσωματωμένο ηλεκτρομαγνητικό φρένο και κωδικοποιητή σειράς I64, καθιστώντας τον ιδανικό για κάθετους άξονες, περιστρεφόμενους πίνακες και οποιαδήποτε εφαρμογή που απαιτεί ασφαλή συγκράτηση φορτίου κατά τη διάρκεια στάσης ή συμβάντων έκτακτης ανάγκης.

Αυτός ο κινητήρας χρησιμοποιήθηκε συχνά σε εργαλειομηχανές CNC μικρού έως μεσαίου μεγέθους, συμπεριλαμβανομένων κάθετων κέντρων κατεργασίας, κέντρων περιστροφής και πολυ-άξονων πλατφορμών με συστήματα σερβοκινητήρων Fanuc. Η ονομασία AC12 υποδηλώνει την κατηγορία ροπής 12 Nm του κινητήρα, και η δυνατότητα 3.000 σ.α.λ. παρέχει ταχύτερους ρυθμούς διάβασης σε σύγκριση με τις παραλλαγές AC12 των 2.000 σ.α.λ.

Ο σχεδιασμός του ευθύ άξονα εξασφαλίζει καθαρή μηχανική ενσωμάτωση με τυπικούς συνδέσμους ζεύξης, συνδέσμους φυσητήρα και διατάξεις κίνησης με σφαιρικές βίδες που χρησιμοποιούνται σε πλατφόρμες εργαλειομηχανών συμβατές με Fanuc. Οι διαστάσεις του άξονα ακολουθούν τα πρότυπα της σειράς ALPHA για το πλαίσιο AC12, απλοποιώντας την άμεση αντικατάσταση σε υπάρχοντα μηχανήματα.

Το ενσωματωμένο ηλεκτρομαγνητικό φρένο διαθέτει σχεδιασμό με ελατήριο ενεργοποίησης και ηλεκτρική απελευθέρωση — ενεργοποιείται αυτόματα όταν αφαιρείται η τροφοδοσία και απελευθερώνεται όταν ενεργοποιείται το κύκλωμα του φρένου. Αυτός ο μηχανισμός ασφαλείας αποτρέπει την πτώση του άξονα κατά την απώλεια τροφοδοσίας ή τις διακοπές έκτακτης ανάγκης, προστατεύοντας τόσο το τεμάχιο εργασίας όσο και τη δομή του μηχανήματος.

Λειτουργώντας έως και 3.000 σ.α.λ., αυτός ο κινητήρας προσφέρει ταχύτερη δυνατότητα διάβασης από τις παραλλαγές AC12 των 2.000 σ.α.λ., μειώνοντας τον χρόνο μη κοπής σε μηχανήματα με μεγαλύτερες διαδρομές άξονα. Τα χαρακτηριστικά ροπής είναι βελτιστοποιημένα για τυπικά φορτία αδράνειας σε άξονες CNC που κινούνται με σφαιρικές βίδες σε αυτήν την κατηγορία ισχύος.

Ο ενσωματωμένος κωδικοποιητής I64 υψηλής ανάλυσης παρέχει σήματα ανάδρασης θέσης και ταχύτητας για έλεγχο άξονα κλειστού βρόχου. Η ανάλυση παλμών του υποστηρίζει λεπτή παρεμβολή που απαιτείται για ακριβή διαμόρφωση περιγράμματος, προφίλ, κυκλική παρεμβολή και εργασίες τοποθέτησης με αυστηρές ανοχές.

Κατά την αντικατάσταση ενός A06B-0143-B177, βεβαιωθείτε ότι η μονάδα αντικατάστασης φέρει την ίδια προδιαγραφή κωδικοποιητή I64. Η αντικατάσταση ενός κινητήρα με διαφορετικό τύπο κωδικοποιητή μπορεί να απαιτήσει αλλαγές παραμέτρων του σερβοενισχυτή και μπορεί να επηρεάσει την ακρίβεια του άξονα ή να προκαλέσει συναγερμούς ασυμφωνίας κωδικοποιητή.

Συμβατό με σερβοενισχυτές της σειράς ALPHA της Fanuc (μονάδες SVM και SVU) και πλατφόρμες ελέγχου CNC της Fanuc, συμπεριλαμβανομένων των σειρών 0, 0i, 16, 18, 21 και σχετικών γενεών. Το κύκλωμα του φρένου απαιτεί ξεχωριστή τροφοδοσία 24 VDC και πρέπει να είναι σωστά διασυνδεδεμένο με το σήμα ετοιμότητας του σερβοκινητήρα για να διασφαλιστεί η απελευθέρωση του φρένου πριν από την κίνηση του άξονα.

Για εφαρμογές ανακατασκευής ή ανανέωσης, επαληθεύστε ότι η ομάδα παραμέτρων του κινητήρα του σερβοκινητήρα (κωδικός τύπου κινητήρα, τύπος κωδικοποιητή και μέγιστη ταχύτητα) ταιριάζει με την προδιαγραφή A06B-0143-B177 πριν από την τροφοδοσία. Η λανθασμένη επιλογή παραμέτρων μπορεί να προκαλέσει αστάθεια, ταλάντωση βρόχου ταχύτητας ή συναγερμούς οδήγησης.

Το A06B-0143-B177 παραμένει ενεργά εμπορεύσιμο στις αγορές MRO και πλεονασμάτων σερβοκινητήρων. Κατά την αξιολόγηση μεταχειρισμένων ή ανακατασκευασμένων μονάδων:
