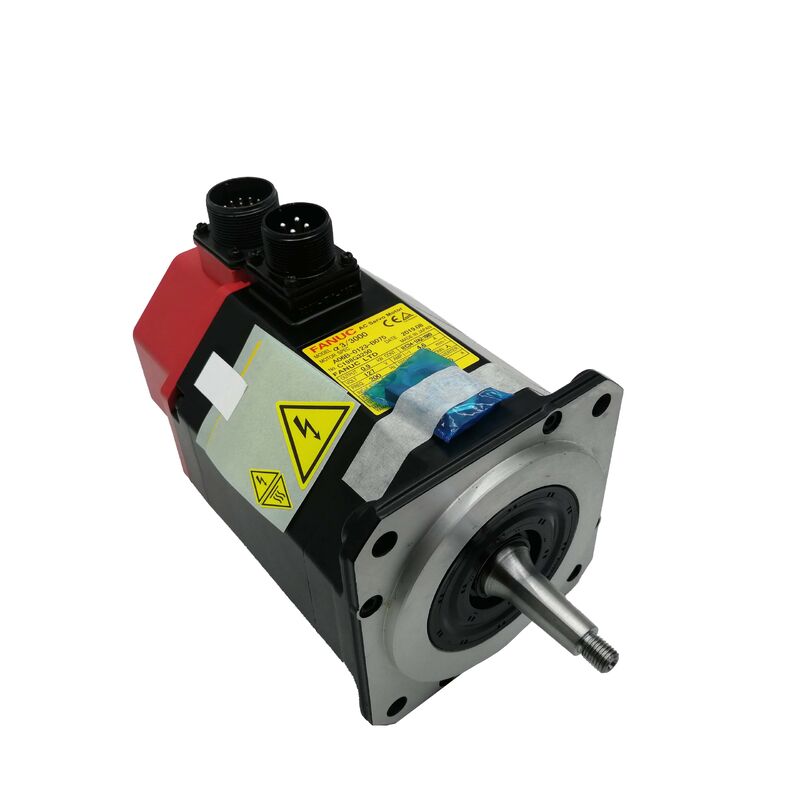

Δοκιμαστική μηχανή Fanuc A06B-0123-B075
Άλφα 3/3000, άξονας κοπής, κωδικοποιητής A64, χωρίς φρένο
Επισκόπηση του προϊόντος
Αριθμός μέρους:Α06Β-0123-Β075
Επίσης αναζητήθηκε ως:Α06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Τροχαίο:α 3/3000
Σειρά:Φανουκ Αρχική Σειρά Άλφα
Κατανομή:Φανουκ Αλφα Σειρά AC Brushless Servo Motor -- 3 Nm Στάση ροπής, 0,9 kW, 3.000 στροφές/δευτερόλεπτο, Taper Shaft, No Brake, A64 Incremental Encoder, IP65
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
Α06Β-0123-Β075 |
| Τροχαίο |
α 3/3000 |
| Ονομαστική παραγωγή |
00,9 kW |
| Δρόμος στάσης |
3 Nm |
| ρεύμα στάσης |
4.6 Α |
| Καθορισμένη ταχύτητα |
3,000 στροφές ανά λεπτό |
| Η τάση εισόδου κινητήρα |
127V (3 φάσεις) |
| Κωδικοποιητής |
Άλφα Α64 (επιπλέον, 64.000 ppr) |
| Τύπος άξονα |
Κοντή με κλειδί |
| Ηλεκτρομαγνητικό φρένο |
Κανένα |
| Αξιολόγηση προστασίας |
IP65 |
| Συμβατοί ενισχυτές |
Φανουκ πρωτότυπα ενισχυτές SVU σειράς alpha |
| Συμφωνείς έλεγχοι |
Fanuc σειράς 0, 15, 16, 18 (αρχική γενιά α) |
| Καταγωγή |
Ιαπωνία |
Άλφα 3/3000 στην οικογένεια Άλφα
Η αρχική σειρά αλφά της Fanuc τροφοδοτούσε μηχανήματα CNC κατά τη δεκαετία του 1990 και του 2000, με πολλά μηχανήματα που εξακολουθούν να παράγονται σήμερα.Η A06B-0123-B075 παρέχει μια λύση αντικατάστασης παρόμοια όταν αυτοί οι κινητήρες αποτύχουν.
Με3 Nm ροπή στάθμευσης και 0,9 kWΗ α 3/3000 κατέχει το συμπαγές επίπεδο της αρχικής γκάμας α, καθιστώντας την ιδανική για ελαφρύτερους άξονες τροφοδοσίας σε μικρά και μεσαία εργαλεία CNC.Οι εφαρμογές περιλαμβάνουν τις μονάδες κίνησης X και Z σε συμπαγείς lathes, βοηθητικοί άξονες στα κέντρα επεξεργασίας και δευτερεύοντες μηχανισμοί θέσης.
Η3,000 στροφές/ώρα ονομαστική ταχύτηταΗ συσκευή αυτή, σε συνδυασμό με μια βίδα μπάλας 5 mm, παρέχει ταχεία απόδοση διασταύρωσης 15 m/min.127V τάση εισόδου κινητήρα σε ρεύμα στάθμευσης 4,6AΕπιβεβαιώνει την συμβατότητα με τους αρχικούς ενισχυτές αλφα SVU.
Σχεδιασμός στενότερου άξονα
Το έδαφος ακριβείαςκωνικό άξονα με κλειδίπαρέχει αυτοκεντρική ζεύξη που εξασφαλίζει επαναλαμβανόμενη τοποθέτηση.ενώ το κλειδί παρέχει τη μετάδοση θετικής ροπής.
Σημείωση εγκατάστασης:Πάντα να χρησιμοποιείτε ένα κατάλληλο ελκυστήρα ταχυτήτων που εφαρμόζεται στο πρόσωπο του νυχτύλου κατά την αφαίρεση. Ποτέ μην χρησιμοποιείτε σφήνες ή αντίκτυπο στο σώμα του νυχτύλου. Ελέγξτε τις επιφάνειες κωνικής και του τρυπού πριν από την επανεγκατάσταση στον νέο κινητήρα.
Α64 Συμβατότητα αυξητικού κωδικοποιητή
ΗΚωδικοποιητής Alpha A64παρέχει 64.000 μετρήσεις ανά στροφή μέσω της παράλληλης πρόσθετης διεπαφής κωδικοποιητή.
- Απαιτείται εντοπισμός σε κάθε ενεργοποίηση:Το A64 δεν διατηρεί τη θέση του μετά την απενεργοποίηση
- Συμφωνία ανά γενιά:Ασύμβατος με ενισχυτές αi που απαιτούν πρωτόκολλο σειριακής κωδικοποίησης
- Απαιτεί αυθεντικό ενισχυτή Fanuc alpha SVUγια σωστή λειτουργία
Σε 64.000 ppr σε μια βίδα μπάλας 5 mm, η ανάλυση βρόχου θέσης είναι περίπου 78 nm ανά μέτρηση.
Χωρίς διαμόρφωση πέδησης
Η ονομασία B075 επιβεβαιώνει την έλλειψη ηλεκτρομαγνητικού φρένου.που είναι κατάλληλο για οριζόντιους άξονες χωρίς στοιχεία βαρυτικού φορτίου.
Σημαντικό:Για κατακόρυφους άξονες ή κλίση τροφοδοσίας που απαιτεί μηχανική κράτηση, χρησιμοποιείται η παραλλαγή με φρέναΑ06Β-0123-Β175Το B075 δεν είναι ασφαλές υποκατάστατο σε βαρυτικούς άξονες.
Αναφορά διαμόρφωσης της σειράς A06B-0123
| Αριθμός τμήματος |
Αξία |
Φρένα |
Κωδικοποιητής |
| Α06Β-0123-Β075 |
Στενός |
Κανένα |
Α64 αυξητική |
| Α06Β-0123-Β175 |
Στενός |
Ναι (φρένο) |
Α64 αυξητική |
| Α06Β-0123-Β075#7076 |
Στενός |
Κανένα |
Α64 (IP67) |
Όλες οι παραλλαγές έχουν τις ίδιες προδιαγραφές α 3/3000 κινητήρα.
Εναρμόνιση ενισχυτή και CNC
ΑπαιτείΑρχικός ενισχυτής Fanuc alfa SVUΣυνεργαζόμενες πλατφόρμες CNC περιλαμβάνουνFanuc σειρές 0, 15, 16 και 18Δεν είναι συμβατό με ενισχυτές αi ή β σειράς.
Μετά την εγκατάσταση, πρέπει να επαληθεύεται ότι οι παράμετροι άξονα (κωδικός τύπου κινητήρα, όριο ρεύματος, μέγιστη ταχύτητα) έχουν οριστεί σωστά για την προδιαγραφή α 3/3000.
Τυπικές εφαρμογές
- Τρίχωμα CNC με άξονες τροφοδοσίας X και Z- Πρωτογενείς μεταγωγές και διασταυρούμενες μεταγωγές σε συμπαγή κέντρα στροφής CNC
- Μηχανές και συσκευές για την επεξεργασία- Ηλεκτρονικές μηχανές X, Y και Z σε μικρά κατακόρυφα κέντρα επεξεργασίας
- Δευτερεύοντες και βοηθητικοί άξονες- Πρόσθετες μονάδες καθορισμού θέσης σε μηχανές πολυάξονων και περιστρεφόμενα τραπέζια
Συχνές Ερωτήσεις
Είναι αυτός ο κινητήρας συμβατός με τους ενισχυτές Fanuc αiSV;
Ο A64 χρησιμοποιεί την παράλληλη διεπαφή κωδικοποίησης της αρχικής πλατφόρμας α, η οποία είναι ηλεκτρικά ασυμβίβαστη με τους αiSV ενισχυτές που απαιτούν πρωτόκολλο σειριακού κωδικοποιητή.Αυτός ο κινητήρας πρέπει να είναι συνδυασμένος με ένα αρχικό ενισχυτή Fanuc α SVU.
Γιατί ο άξονας γυρίζει πίσω κάθε φορά που ενεργοποιείται το CNC;
Το A64 είναι ένας πρόσθετος κωδικοποιητής χωρίς διατήρηση της θέσης απενεργοποίησης.η οποία είναι η φυσιολογική συμπεριφορά για όλα τα αρχικά εξοπλισμού της σειράς alpha.
Μπορεί ο κινητήρας B075 (χωρίς φρένο) να αντικαταστήσει έναν κινητήρα B175 (με φρένο);
Μόνο σε επιβεβαιωμένους οριζόντιους άξονες χωρίς συστατικό βαρυτικού φορτίου.Η κλειδαριά από μόνη της δεν μπορεί να κρατήσει έναν άξονα υπό βαρύτητα όταν ο ενισχυτής είναι απενεργοποιημένος.
Πώς αφαιρείται ο σωστός κόμβος του κωνικού άξονα κατά την αντικατάσταση του κινητήρα;
Χρησιμοποιήστε ένα ελκυστήρα ταχυτήτων που εφαρμόζεται στο πρόσωπο του εμβέλους, αντιδρώντας κατά του τέλους του άξονα.Ελέγξτε τόσο τις επιφάνειες της κορυφής όσο και της επιφάνειας της τρύπας πριν από την επανεγκατάσταση.
Το A06B-0123-B075 είναι επισκευάσιμο ή μόνο αντικαταστάσιμο;
Οι εξειδικευμένες εγκαταστάσεις επισκευής αντιμετωπίζουν όλους τους συνηθισμένους τρόπους βλάβης, συμπεριλαμβανομένης της αντικατάστασης ρουλεμάν, της αντικατάστασης κωδικοποιητή A64, της επισκευής περιστροφής στατορ και της αντικατάστασης σφραγίδας.Για εγκαταστάσεις διαχείρισης πολλαπλών μηχανών, η διατήρηση μιας δοκιμασμένης μονάδας ανταλλαγής ελαχιστοποιεί τον χρόνο διακοπής.
