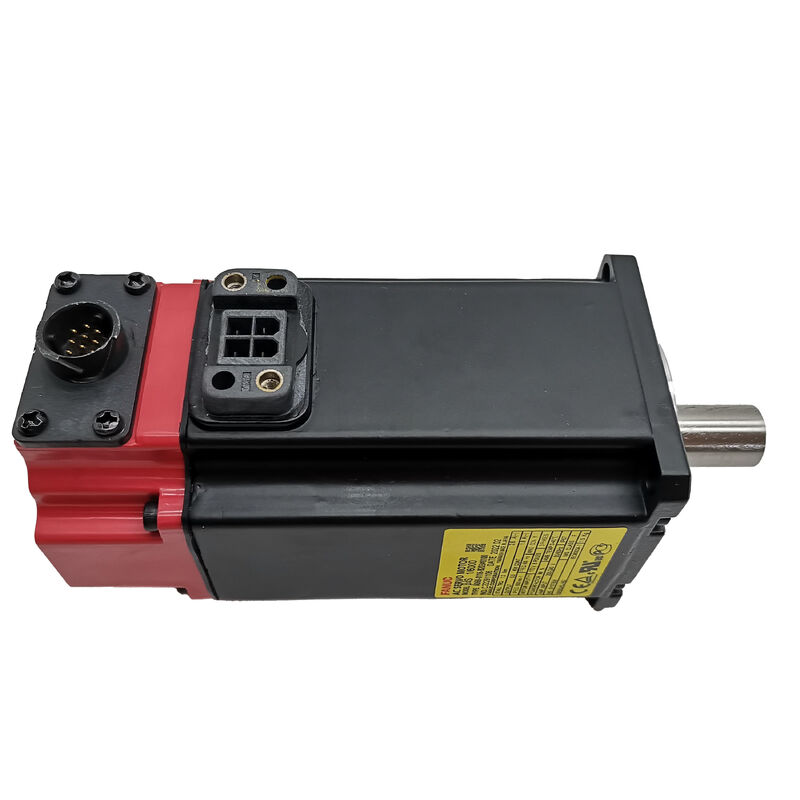

Δοκιμαστική μηχανή FANUC A06B-0116-B203
βiS 1/6000, 6.000 στροφές/δευτερόλεπτο, σχοινί με κλειδί, B64iA Απόλυτος κωδικοποιητής
Επισκόπηση του προϊόντος
Αριθμός μέρους:Α06Β-0116-Β203
Επίσης αναζητήθηκε ως:Α06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS ελεγκτικός κινητήρας BIS1/6000
Τροχαίο:βiS 1/6000 (Βήτα iS 1/6000)
Κατανομή:Φανουκ Βήτα Σειρά iS AC Brushless Servo Motor -- 0,5 kW, 6.000 στροφές/δευτερόλεπτο, Καθαρός Άξονας με Κλειδί, Χωρίς Φρένο, B64iA Απόλυτος Κωδικοποιητής, IP65
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
Α06Β-0116-Β203 |
| Τροχαίο |
βiS 1/6000 |
| Ονομαστική παραγωγή |
0.5 kW |
| Μέγιστη ταχύτητα |
6,000 στροφές ανά λεπτό |
| Η τάση εισόδου κινητήρα |
172V (3 φάσεις) |
| Τρέχων |
1.8 A (κατηγορία) / 2,6 A (κορυφή) |
| Φάσεις |
3 φάσεις |
| Κωδικοποιητής |
B64iA (απόλυτη, 64.000 ppr) |
| Τύπος άξονα |
Ακριβώς με το κλειδί. |
| Ηλεκτρομαγνητικό φρένο |
Κανένα |
| Αξιολόγηση προστασίας |
IP65 |
| Τάξη μόνωσης |
Τάξη F |
| Θέρμανση λειτουργίας |
0°C έως +40°C |
| Συμβατοί ενισχυτές |
Υπηρεσιακοί ενισχυτές της σειράς Fanuc βi (βiSV) |
| Συμφωνείς έλεγχοι |
Fanuc σειράς 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Καταγωγή |
Ιαπωνία |
Πλεονεκτήματα απόδοσης
Έξι χιλιάδες στροφές ανά λεπτό σε μισό κιλοβάτ
Η6,000 rpm ανώτατο όριοεπιτρέπει την ταχεία τοποθέτηση άξονα με ελαφριά φορτία.αυτό παρέχει 30 m/min γραμμικής διαδρομής, που αντιστοιχεί στην ικανότητα γρήγορης διαδρομής των μεγαλύτερων κινητήρων σειράς αλφα, ενώ τραβάει μόνο 10,8 άμπερες σε ονομαστικές συνθήκες.
Η0.5 kW ονομαστικής ισχύοςέχει το σωστό μέγεθος για τους δευτερεύοντες άξονες θέσης, τους μηχανισμούς ATC, τις συμπαγές τροφοδοσίες στροφείου και τους μικρούς άξονες του κέντρου επεξεργασίας που κόβουν αλουμίνιο και μη σιδηρούχα υλικά.Διάταξη των τιμών των κινητήρων Fanuc αiF 1/5000, παρέχοντας βελτιωμένη παραγωγικότητα για εφαρμογές όπου ο χρόνος διέλευσης άξονα περιορίζει την απόδοση του κύκλου.
Κλειδί για τη μετάδοση θετικής ροπής
Ο ευθείος άξονας με κλειδί παρέχει θετική μηχανική εμπλοκή για τη μετάδοση ροπής, αποτρέποντας τη μικρο-γλιστρήση σε εφαρμογές υψηλής αντιστροφής.Αυτό εξασφαλίζει σταθερή ακρίβεια θέσης πάνω από χιλιάδες αντιστροφές κατεύθυνσης ανά μετατόπισηΚατά την αντικατάσταση αυτού του κινητήρα, βεβαιωθείτε ότι ο κόμβος ζεύξης έχει το ίδιο τρύπα.
B64iA Απόλυτος κωδικοποιητής για άμεση εκκίνηση
ΗΑσφαλής κωδικοποιητής B64iAΠαρέχει 64.000 παλμούς ανά στροφή με διατήρηση της θέσης πολλαπλών στροφών μέσω εκδηλώσεων διακοπής λειτουργίας.000 μετρήσεις ανά περιστροφή σε βίδα 5 mm, ο βρόγκος θέσης κλείνει σε περίπου 78 νανομέτρα ανά μέτρηση, επαρκής ανάλυση για την τοποθέτηση του τρυπάνι-αποκόλλησης, τοποθέτηση γλάιντ εργαλείου συμμαχίας και συμπαγές έλεγχο άξονα τροφοδοσίας VMC.
Καμία διάταξη πέδησης για οριζόντιους άξονες
Η διαμόρφωση χωρίς πέδη είναι ορθή για οριζόντιους άξονες όπου η θέση σε κατάσταση αναπαύσεως διατηρείται από την ελεγκτική κλειδαριά του ενισχυτή βiSV.Αυτό διατηρεί τον κινητήρα συμπαγές και ελαφρύτερο από τις παραλλαγές με φρένα, εξαλείφοντας παράλληλα την πολυπλοκότητα του κυκλώματος φρένωνΓια εφαρμογές κατακόρυφου άξονα, προσδιορίστε την παραλλαγή με φρέναΑ06Β-0116-Β576.
IP65 Σφράγιση για περιβάλλοντα CNC
ΤύποςΠροστασία IP65Για εφαρμογές με άμεση έκθεση στο ψυκτικό υγρό, η συσκευήΑ06Β-0116-Β203#0100τροποποιημένες αναβαθμίσεις σε σφραγίδα IP67 με πανομοιότυπες προδιαγραφές επιδόσεων.
Σύγκριση σειρών
Η σειρά βiS παρέχει βελτιστοποιημένη απόδοση κόστους σε σύγκριση με τη σειρά αiF. Ενώ η αiF 1/5000 φέρει κωδικοποιητή υψηλότερης ανάλυσης A1000 (1,000Οι δύο οικογένειες δεν είναι εναλλάξιμες λόγω διαφορετικών πρωτοκόλλων κωδικοποιητών, οικογενειών ενισχυτών και συνόλων παραμέτρων.
Πληροφορίες συμβατότητας
Λειτουργεί μεΥπηρεσιακοί ενισχυτές της σειράς Fanuc βi (βiSV)Συμφωνείς πλατφόρμες CNC περιλαμβάνουν τις σειρές Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B και 32i. Δεν είναι συμβατές με ενισχυτές αiSV.
Τυπικές εφαρμογές
- Συμπληρωματικά μηχανικά συστήματα για την επεξεργασία με CNC- Δοκιμές X, Y και Z σε μικροδιαμορφωμένα VMC και κέντρα γεώτρησης
- Άξονες CNC για στρογγυλομηχανές- Χ και Ζ κινητήρες διαδρόμου σε μηχανές στροφής εργαλείων
- Άξονες τροφοδοσίας για μηχανές άλεσης CNC- Ειστροφικές και διαδρομικές μηχανές σε μικρές μηχανές αλέσεως CNC
- Μηχανισμός ελέγχου εναέριας κυκλοφορίας και κινητήρες περιοδικών εργαλείων- Δοκιμαστικές μηχανές για τοποθέτηση των οργάνων και χειροκίνητα συστήματα ελέγχου της θέσης
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ της τυποποιημένης B203 και της σφραγισμένης παραλλαγής B203#0100;
Η βάση B203 φέρει προστασία IP65 κατά της σκόνης και των κατευθυνόμενων αερίων νερού.Όλες οι προδιαγραφές επιδόσεων παραμένουν ίδιες..
Ο κινητήρας έχει έναν απόλυτο κωδικοποιητή. Γιατί ο άξονας είναι ακόμα στο σπίτι όταν ενεργοποιείται;
Ελέγξτε την εφεδρική μπαταρία στον ενισχυτή βiSV. Μια εξαντλημένη μπαταρία επαναφέρει τον μετρητή πολλαπλών στροφών.
Μπορεί αυτός ο κινητήρας να τροφοδοτείται από αiSV ενισχυτή αντί βiSV;
Ο αiSV είναι σχεδιασμένος για κινητήρες Alpha i με διαφορετικά σύνολα παραμέτρων και βαθμολογήσεις ρεύματος.
Ποιοι είναι οι πιο συνηθισμένοι τρόποι βλάβης και είναι επισκευάσιμος ο κινητήρας;
Η βλάβη του κωδικοποιητή B64iA από μόλυνση από ομίχλη ψύξης και φθορά ρουλεμάνου είναι πιο συχνές.
Μπορεί ο σχοινίς B203 να αντικαταστήσει απευθείας τον σχοινί B078;
Όχι. Ο τύπος άξονα καθορίζει την διεπαφή ζεύξης. Ένας άξονας με κλειδί απαιτεί έναν κόμβο με ταιριαστό διάτρημα κλειδί. Επιβεβαιώστε τη διαμόρφωση άξονα του αρχικού κινητήρα πριν παραγγείλετε αντικατάσταση.
