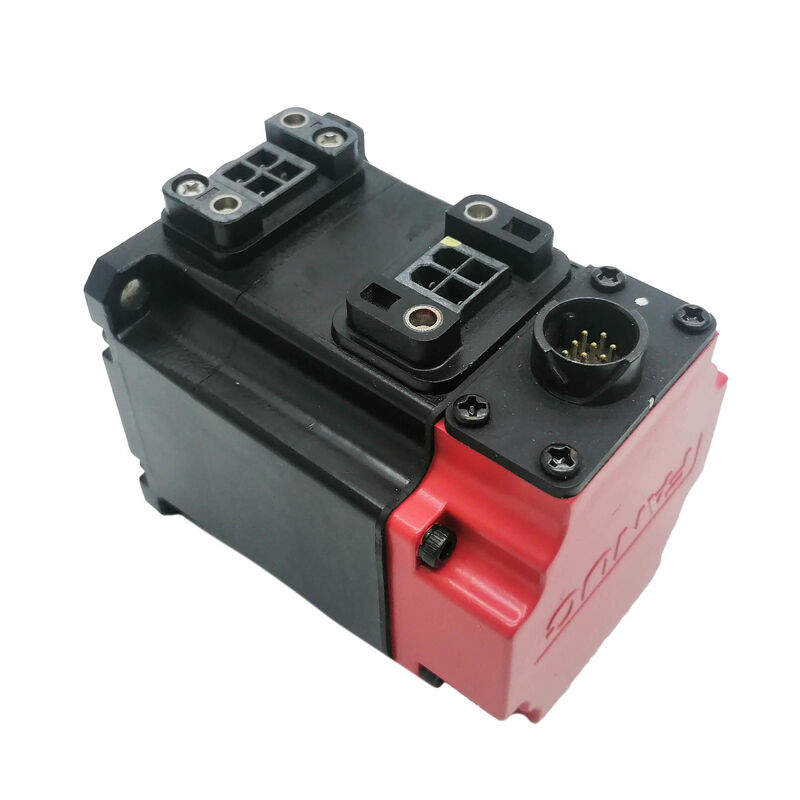

FANUC A06B-0114-B075 | BM0.4/4000 AC Σερβοκινητήρας — Κωδικοποιητής BA64B, Ίσιος Άξονας / Λαμάκι

Αριθμός Εξαρτήματος: A06B-0114-B075

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: AC Σερβοκινητήρας Χωρίς Ψήκτρες — Σειρά BM

Μοντέλο Κινητήρα: BM0.4/4000

Ένας Συμπαγής Κινητήρας για Υψηλής Ταχύτητας Ακρίβεια

Το A06B-0114-B075 είναι το BM0.4/4000 της FANUC — ένας συμπαγής, υψηλής ταχύτητας AC σερβοκινητήρας χωρίς ψήκτρες από τη σειρά BM. Με ονομαστική ταχύτητα 4.000 σ.α.λ. και ισχύ εξόδου 0,13 kW, είναι κατάλληλο για άξονες σερβοκινητήρων ελαφριάς χρήσης σε μικρές εργαλειομηχανές CNC, μηχανές μέτρησης συντεταγμένων και εξοπλισμό αυτοματισμού όπου απαιτείται ένας συμπαγής κινητήρας με αξιόπιστη ανάδραση από κωδικοποιητή.

Η σειρά BM προηγήθηκε της γενιάς Alpha της FANUC και αναπτύχθηκε ευρέως σε συστήματα CNC Σειράς 0, 3 και 6. Μηχανές κατασκευασμένες σε αυτές τις πλατφόρμες παραμένουν σε λειτουργία σε πολλές εγκαταστάσεις, και το A06B-0114-B075 συνεχίζει να προμηθεύεται ως ανταλλακτικό συντήρησης για αυτές τις εγκατεστημένες βάσεις.

Ο κωδικοποιητής BA64B είναι ένας ενσωματωμένος κωδικοποιητής αναλογικής σήμανσης — 64 περίοδοι σήματος ανά περιστροφή, επεξεργασμένος από τη διεπαφή σερβοκινητήρα του CNC για παροχή ανάδρασης θέσης και ταχύτητας. Σε μηχανές που λειτουργούν με ελέγχους FANUC Σειράς 0 ή 3, η μονάδα οδήγησης σερβοκινητήρα ερμηνεύει αυτό το σήμα απευθείας μέσω της κάρτας ελέγχου άξονα.

Ο ίσιος άξονας με την κατεργασμένη υποδοχή λαμάκι παρέχει θετική μετάδοση ροπής στο συνδεδεμένο εξάρτημα. Σε αντίθεση με μια σύζευξη με σφιγκτήρα τριβής, μια διάταξη με λαμάκι δεν απαιτεί περιοδική επανασύσφιξη και δεν θα γλιστρήσει υπό φορτίο αντιστροφής ή δόνησης κατά τη διάρκεια ζωής του κινητήρα.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Με ποια συστήματα CNC της FANUC είναι συμβατό το A06B-0114-B075;

Οι κινητήρες της σειράς BM σχεδιάστηκαν για συστήματα CNC FANUC Σειράς 0, 3 και 6 που χρησιμοποιούν αναλογικές ή πρώιμες σειριακές διεπαφές σερβοκινητήρα. Επιβεβαιώστε ότι η μονάδα οδήγησης σερβοκινητήρα και η γενιά CNC ταιριάζουν με τις απαιτήσεις διεπαφής του κινητήρα BM — οι μεταγενέστεροι ενισχυτές σερβοκινητήρων της σειράς Alpha χρησιμοποιούν διαφορετικά πρωτόκολλα ανάδρασης κινητήρα.

Ε2: Ο κωδικοποιητής BA64B εμφανίζει συναγερμό ανάδρασης στο CNC. Είναι ο κωδικοποιητής του κινητήρα το πρώτο πράγμα που πρέπει να αντικατασταθεί;

Όχι. Πρώτα ελέγξτε τη σύνδεση του κωδικοποιητή τόσο στον κινητήρα όσο και στη μονάδα οδήγησης σερβοκινητήρα για χαλαρές επαφές, διάβρωση ή κατεστραμμένους ακροδέκτες. Στη συνέχεια, ελέγξτε το καλώδιο του κωδικοποιητή για ζημιά κατά μήκος του. Βλάβες στο καλώδιο και στη σύνδεση παράγουν παρόμοιες συνθήκες συναγερμού με έναν αποτυχημένο κωδικοποιητή. Αντικαταστήστε τον κωδικοποιητή (ή τον κινητήρα) μόνο αφού αποκλείσετε το καλώδιο και τη σύνδεση.

Ε3: Είναι υποχρεωτικό το λαμάκι, ή μπορεί να χρησιμοποιηθεί ένας δακτύλιος σύσφιξης τριβής στον ίσιο άξονα;

Ένας δακτύλιος σύσφιξης τριβής είναι μηχανικά συμβατός με έναν ίσιο άξονα. Ωστόσο, στις 4.000 σ.α.λ. με συχνές αντιστροφές, ένας σφιγκτήρας τριβής πρέπει να είναι σωστά σφιγμένος κατά την εγκατάσταση και να ελέγχεται περιοδικά. Ένα λαμάκι παρέχει μια πιο θετική διαδρομή μετάδοσης κίνησης. Εάν το κινούμενο εξάρτημα έχει ήδη οπή για λαμάκι, χρησιμοποιήστε ένα λαμάκι. Εάν όχι, οποιαδήποτε διαμόρφωση είναι αποδεκτή εφόσον ο σφιγκτήρας συντηρείται σωστά.

Ε4: Ο άξονας του κινητήρα A06B-0114-B075 έχει εκκεντρότητα μετά από ένα συμβάν σύγκρουσης. Μπορεί να επισκευαστεί ο άξονας;

Η αντικατάσταση άξονα σε κινητήρες της σειράς BM είναι μια εξειδικευμένη υπηρεσία που προσφέρεται από εταιρείες επισκευής κινητήρων πιστοποιημένες από τη FANUC. Εάν τα τυλίγματα του στάτορα και ο κωδικοποιητής είναι άθικτα, η επισκευή ή αντικατάσταση του άξονα είναι συνήθως πιο οικονομική από την προμήθεια ενός κινητήρα αντικατάστασης — ιδιαίτερα για ένα καταργημένο εξάρτημα με περιορισμένη διαθεσιμότητα πλεονάζοντος υλικού.

Ε5: Πού προμηθεύεται το A06B-0114-B075;

Οι κινητήρες της σειράς FANUC BM διατίθενται μέσω της δευτερογενούς αγοράς ανταλλακτικών CNC — πλεονάζοντα από αποχαρακτηρισμένες μηχανές και ελεγμένες ανακατασκευασμένες μονάδες από εταιρείες επισκευής κινητήρων. Επιβεβαιώστε ότι η κατάσταση του κωδικοποιητή και του άξονα έχει επαληθευτεί πριν αποδεχτείτε οποιαδήποτε μεταχειρισμένη μονάδα.
