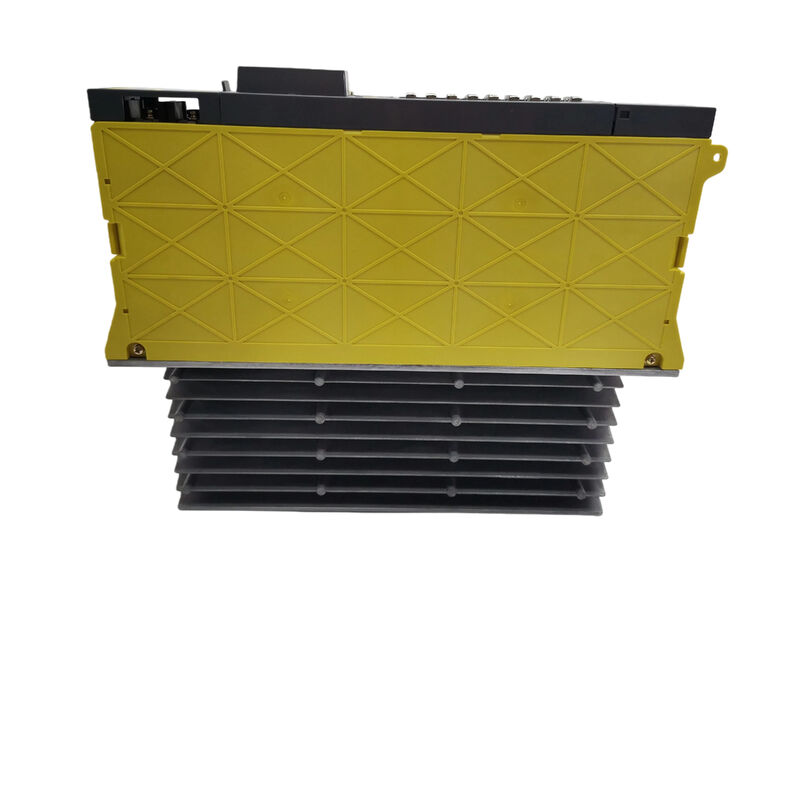

Μονάδα Ενισχυτή Σερβοκινητήρα AC Fanuc A06B-6079-H303 A06B6079H303 AO6B-6O79-H3O3

Fanuc A06B-6079-H303 | Τριφασική Σερβοενισχυτική Μονάδα Σειράς Alpha SVM3-12/20/20 — 3.1kW, Τύπος Α, L:3A / M:5.9A / N:5.9A

Αριθμός Εξαρτήματος: A06B-6079-H303

Τύπος: Τριφασική Σερβοενισχυτική Μονάδα

Μοντέλο: SVM3-12/20/20

Σειρά: Fanuc Alpha (A06B-6079)

Διεπαφή: Σειριακή Τύπου Α

Είσοδος DC Bus: 283–325 VDC

Ονομαστική Ισχύς Εισόδου: 3.1 kW

Μέγιστη Τάση Εξόδου: 230 VAC

Ρεύμα Εξόδου Άξονα L: 3 A ονομαστικό

Ρεύμα Εξόδου Άξονα M: 5.9 A ονομαστικό

Ρεύμα Εξόδου Άξονα N: 5.9 A ονομαστικό

Πλάτος: 90 mm

Συμβατό CNC: Σειρές 0, 15, 16, 18, 20, 21

Κατάσταση: Καινούργιο / Ανακατασκευασμένο

Επισκόπηση

Η Fanuc A06B-6079-H303 είναι μια τριφασική σερβοενισχυτική μονάδα της σειράς Alpha — μοντέλο SVM3-12/20/20 — που οδηγεί τρεις ανεξάρτητους άξονες σερβοκινητήρων από μία μόνο μονάδα πλάτους 90 mm, μοιραζόμενη το DC bus που παρέχεται από τη Μονάδα Τροφοδοσίας Alpha.

Είναι το τρίτο βήμα στην γκάμα SVM τριών αξόνων A06B-6079: το H301 (SVM3-12/12/12) οδηγεί τρεις άξονες μικρής χωρητικότητας στα 3A ο καθένας. το H302 (SVM3-12/12/20) προσθέτει ένα μεγαλύτερο κανάλι N στα 5.9A. το H303 αυξάνει περαιτέρω την ασυμμετρία διατηρώντας τον άξονα L στα 3A, ενώ αναβαθμίζει και τους άξονες M και N στα 5.9A.

Το H304 (SVM3-20/20/20) στη συνέχεια λειτουργεί και τους τρεις στην υψηλότερη ονομαστική τιμή.

Το H303 καταλαμβάνει τη θέση για εργαλειομηχανές με έναν μικρό άξονα και δύο άξονες μεσαίας χωρητικότητας — συνήθως ένα συμπαγές κέντρο κατεργασίας CNC ή μηχανή EDM με έναν μικρότερο άξονα Z ή W στο κανάλι L και τυπικούς άξονες X/Y ή U/V στους M και N.

Η τριφασική ενσωμάτωση σε μία μόνο μονάδα 90 mm είναι η βασική αξία της μορφής SVM3.

Μια μηχανή που διαφορετικά θα απαιτούσε τρεις ξεχωριστές μονοαξονικές μονάδες οδήγησης, ή ένα SVM2 συν ένα SVM1, χωράει και τα τρία κανάλια σε μία μονάδα — μειώνοντας το πλάτος του ντουλαπιού, μειώνοντας τις διαδρομές καλωδίων μεταξύ ξεχωριστών μονάδων και παρέχοντας μία μόνο μονάδα αντικατάστασης εάν το σύστημα οδήγησης αποτύχει.

Για τον κατασκευαστή εργαλειομηχανών, το A06B-6079-H303 ήταν μια λογική επιλογή όταν οι απαιτήσεις ρεύματος του άξονα ταίριαζαν με το προφίλ 12/20/20: τρεις άξονες ελέγχου κίνησης από μία συμπαγή μονάδα, που επικοινωνεί απευθείας με το CNC μέσω μιας ενιαίας σειριακής σύνδεσης Τύπου Α.

Βασικές Προδιαγραφές

Η Οικογένεια SVM3 A06B-6079 — Πού Τοποθετείται το H303

Η σειρά προϊόντων A06B-6079 καλύπτει την πλήρη γκάμα σερβοενισχυτικών μονάδων Alpha της Fanuc σε μονοαξονικές (SVM1), διπλοαξονικές (SVM2) και τριφασικές (SVM3) διαμορφώσεις. Εντός της υποομάδας SVM3, το πρόθημα H προσδιορίζει την ικανότητα ρεύματος σε καθένα από τα τρία κανάλια:

H301 — SVM3-12/12/12: Και οι τρεις άξονες στα 3A ονομαστικά. Τυπική εφαρμογή: τρεις μικροί κινητήρες Alpha όπως α1/3000 ή α2/2000 σε X, Y, Z σε μια συμπαγή μηχανή.

H302 — SVM3-12/12/20: Κανάλια L και M στα 3A, κανάλι N στα 5.9A. Ένα κανάλι αναβαθμίζεται για να εξυπηρετήσει έναν ελαφρώς μεγαλύτερο κινητήρα — συνηθισμένο σε μηχανές με τέταρτο άξονα ή όπου ο κινητήρας του άξονα Z είναι μεγαλύτερος από τους X και Y.

H303 — SVM3-12/20/20: Κανάλι L στα 3A, κανάλια M και N στα 5.9A. Δύο κανάλια στην υψηλότερη ονομαστική τιμή, ένα στη μικρότερη. Το κανάλι L εξυπηρετεί συνήθως τον μικρότερο άξονα, με τους M και N να οδηγούν τους κύριους άξονες θέσης.

H304 — SVM3-20/20/20: Και τα τρία κανάλια στα 5.9A. Κατάλληλο όταν και οι τρεις άξονες απαιτούν την μεγαλύτερη κατηγορία ρεύματος κινητήρα.

Η επιλογή του σωστού προθήματος έχει σημασία — η ονομαστική τιμή ρεύματος σε κάθε κανάλι καθορίζει ποιοι σερβοκινητήρες Alpha μπορούν να συνδεθούν. Η σύνδεση ενός κινητήρα που απαιτεί περισσότερο ρεύμα από αυτό που έχει ονομαστική τιμή το κανάλι θα προκαλέσει την ενεργοποίηση των τρανζίστορ IPM σε υπερβολικό ρεύμα υπό οποιοδήποτε σημαντικό φορτίο άξονα.

Το H303 ταιριάζει σε διαμορφώσεις μηχανών όπου οι κύριοι άξονες X/Y ή U/V χρησιμοποιούν κινητήρες της κατηγορίας αC6 ή α3/2000, ενώ ένας μικρότερος κινητήρας — α1/3000 ή α2/2000 — χειρίζεται το τρίτο κανάλι.

Διεπαφή Τύπου Α — Επικοινωνία με το CNC

Το A06B-6079-H303 χρησιμοποιεί σειριακή επικοινωνία Τύπου Α μεταξύ της σερβοενισχυτικής μονάδας και του CNC. Αυτή η διεπαφή μεταδίδει εντολές θέσης άξονα από το CNC στο SVM3 και επιστρέφει ανάδραση θέσης από τους κωδικοποιητές κινητήρα στον βρόχο ελέγχου θέσης του CNC.

Η διεπαφή λειτουργεί ως σειριακή αλυσίδα μαργαριταριών μέσω του συστήματος ενίσχυσης — το CNC συνδέεται στην πρώτη μονάδα στην αλυσίδα, και η αλυσίδα περνάει διαδοχικά μέσω των μονάδων ενίσχυσης ατράκτου και σερβοκινητήρων.

Ο Τύπος Α είναι το πρότυπο διεπαφής για τη γενιά ενισχυτών Fanuc Alpha, καλύπτοντας τις Σειρές CNC 0, 15, 16, 18, 20 και 21, συμπεριλαμβανομένων των παραλλαγών τους (0-C, 0-MD, 0-MF, 15-B, 16-B, 18-B, 21-B και παρόμοιες).

Ο διάδοχος αυτής της διεπαφής — FSSB (Fanuc Serial Servo Bus), υλοποιημένος μέσω οπτικής ίνας — εισήχθη με τη γενιά Alpha i.

Το ισοδύναμο αυτής της μονάδας με διεπαφή FSSB είναι το A06B-6096-H303. Τα δύο δεν είναι εναλλάξιμα: τα CNC FSSB δεν μπορούν να χρησιμοποιήσουν τη μονάδα Τύπου Α, και τα CNC Τύπου Α δεν μπορούν να χρησιμοποιήσουν μονάδες FSSB.

Όταν προμηθεύεστε μια αντικατάσταση A06B-6079-H303, η επιβεβαίωση ότι το CNC της μηχανής χρησιμοποιεί διεπαφή Τύπου Α (οικογένεια μονάδων A06B-6079) αντί για FSSB (οικογένεια μονάδων A06B-6096) είναι το πρώτο βήμα επαλήθευσης.

Οι δύο σειρές μονάδων μοιράζονται την ίδια φυσική μορφή και τις ίδιες ονομαστικές τιμές ισχύος, αλλά διαφέρουν στη σύνδεση της διεπαφής.

Αρχιτεκτονική Τρανζίστορ PWM — Εσωτερική Κατασκευή

Το SVM3-12/20/20 χρησιμοποιεί έναν αντιστροφέα τρανζίστορ PWM — διαμόρφωση πλάτους παλμού — για να μετατρέψει την τάση του DC bus από το PSM στην εναλλασσόμενη έξοδο μεταβλητής συχνότητας και μεταβλητού πλάτους που απαιτεί κάθε σερβοκινητήρας.

Η μονάδα στεγάζει τρία σετ συναρμολογήσεων τρανζίστορ IPM (Intelligent Power Module), ένα για κάθε κανάλι άξονα, μαζί με την πλακέτα καλωδίωσης (σειρά A16B-2202-078x) και την κάρτα ελέγχου Τύπου Α (σειρά A20B-2001-094x) που χειρίζεται την επικοινωνία με το CNC και τον κλειστό βρόχο ελέγχου θέσης και ταχύτητας του σερβοκινητήρα.

Οι μονάδες τρανζίστορ IPM είναι τα εξαρτήματα που είναι πιο ευάλωτα σε βλάβες από παρατεταμένο υπερβολικό ρεύμα, παροδικές υπερτάσεις τάσης στο bus και θερμικό στρες από ανεπαρκή ψύξη του ντουλαπιού ή μπλοκαρισμένη ροή αέρα μέσω του εσωτερικού ανεμιστήρα της μονάδας.

Μια αποτυχημένη μονάδα IPM συνήθως παρουσιάζεται ως συναγερμός IPM στο CNC — κωδικοί συναγερμού 8, 9, A, b, C, d, E στην κόκκινη οθόνη 7 τμημάτων στην πρόσοψη της μονάδας, ανάλογα με το ποιο IPM του καναλιού έχει ενεργοποιηθεί και τη φύση του σφάλματος.

Είναι σημαντικό ότι οι ίδιες οι πλακέτες — πλακέτα καλωδίωσης και κάρτα ελέγχου — δεν διατίθενται ξεχωριστά για αντικατάσταση στο πεδίο.

Όταν μια μονάδα τρανζίστορ αποτυγχάνει και η μονάδα δεν μπορεί να επισκευαστεί σε επίπεδο εξαρτήματος, η πλήρης μονάδα SVM3 πρέπει να αντικατασταθεί ή να ανταλλαχθεί μέσω εξειδικευμένης εγκατάστασης επισκευής που διαθέτει απόθεμα μεμονωμένων εξαρτημάτων IPM, ασφαλειών, ανεμιστήρων και μονάδων τρανζίστορ ως εσωτερικά ανταλλακτικά.

Alpha PSM — Η Τροφοδοσία που Απαιτεί Αυτή η Μονάδα

Το A06B-6079-H303 αντλεί από το DC bus που παρέχεται από μια Μονάδα Τροφοδοσίας Alpha (PSM) της Fanuc. Το PSM χειρίζεται την είσοδο AC δικτύου (200–240 VAC), τη μετατρέπει σε 283–325 VDC bus και διαχειρίζεται την ανάκτηση ενέργειας κατά την επιβράδυνση του κινητήρα — επιστρέφοντας την ενέργεια πέδησης στο δίκτυο αντί να τη διαχέει ως θερμότητα σε μια μονάδα εκφόρτισης αντίστασης.

Το SVM3-12/20/20 στα 3.1 kW εισόδου, μαζί με τις άλλες μονάδες οδήγησης που είναι συνδεδεμένες στο ίδιο PSM, δεν πρέπει να υπερβαίνει τη συνεχή ονομαστική ικανότητα εξόδου του PSM.

Κατά την προδιαγραφή μιας μονάδας αντικατάστασης ή τον σχεδιασμό ενός αναβαθμισμένου ντουλαπιού οδήγησης, η ικανότητα του PSM πρέπει να επιβεβαιωθεί έναντι της συνολικής ταυτόχρονης ζήτησης ρεύματος όλων των μονάδων σερβοκινητήρων και ατράκτου που μοιράζονται το ίδιο DC bus.

Οι μονάδες SVM3 μοιράζονται τον ζυγό που συνδέεται στο PSM. Κάθε SVM3-12/20/20 πρέπει να είναι εντός της εναπομένουσας ικανότητας του PSM, αφού ληφθεί υπόψη η συμβολή της μονάδας ενίσχυσης ατράκτου στο συνολικό φορτίο.

Συμβατοί Σερβοκινητήρες ανά Κανάλι

Κανάλι L (3A): Κατάλληλο για μικρούς σερβοκινητήρες σειράς Alpha, συμπεριλαμβανομένων των α1/3000 και α2/2000. Το ονομαστικό ρεύμα 3A ταιριάζει με τη ζήτηση στιγμιαίου ρεύματος αυτών των κινητήρων στη μέγιστη επιτάχυνση άξονα σε μικρά έως μεσαία CNC μηχανήματα.

Κανάλια M και N (5.9A το καθένα): Κατάλληλο για κινητήρες σειράς Alpha, συμπεριλαμβανομένων των αC3/2000, αC6/2000 και κινητήρων παρόμοιας κατηγορίας.

Η ονομαστική τιμή 5.9A καλύπτει τις ονομαστικές και στιγμιαίες απαιτήσεις ρεύματος αυτών των σερβοκινητήρων Alpha μεσαίας χωρητικότητας που χρησιμοποιούνται σε κύριους άξονες θέσης.

Η σύνδεση ενός κινητήρα του οποίου η ζήτηση στιγμιαίου ρεύματος υπερβαίνει την ονομαστική τιμή του καναλιού — για παράδειγμα, ένας α6/3000 στο κανάλι L — κινδυνεύει με ενεργοποίηση υπερβολικού ρεύματος IPM κατά την επιτάχυνση από στάση ή την ταχεία κίνηση σε υψηλή ταχύτητα τροφοδοσίας. Οι παράμετροι τύπου κινητήρα στο CNC πρέπει επίσης να ρυθμιστούν σωστά για να ταιριάζουν με τους συνδεδεμένους κινητήρες. Λανθασμένες παράμετροι τύπου κινητήρα παράγουν υποβέλτιστο έλεγχο ρεύματος και μπορεί να προκαλέσουν αστάθεια ή συναγερμούς.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6079-H303 και του A06B-6096-H303;

Και οι δύο είναι τριφασικές σερβοενισχυτικές μονάδες SVM3-12/20/20 με πανομοιότυπες ονομαστικές τιμές ρεύματος και προδιαγραφές ισχύος.

Η διαφορά είναι η διεπαφή σερβοκινητήρα: το A06B-6079-H303 χρησιμοποιεί σειριακή διεπαφή Τύπου Α για τις Σειρές CNC 0, 15, 16, 18, 20 και 21 της Fanuc. το A06B-6096-H303 χρησιμοποιεί FSSB (Fanuc Serial Servo Bus, μέσω οπτικής ίνας) για τα CNC ελέγχου της γενιάς Alpha i.

Οι δύο μονάδες είναι φυσικά παρόμοιες αλλά ηλεκτρικά ασύμβατες — ο σύνδεσμος διεπαφής CNC και το πρωτόκολλο επικοινωνίας διαφέρουν πλήρως. Πάντα να επιβεβαιώνετε ποια διεπαφή χρησιμοποιεί το CNC της μηχανής πριν παραγγείλετε.

Ε2: Ποιοι σερβοκινητήρες μπορούν να συνδεθούν σε κάθε κανάλι;

Το κανάλι L (ονομαστικό 3A) είναι κατάλληλο για μικρούς κινητήρες σειράς Alpha όπως α1/3000 και α2/2000. Τα κανάλια M και N (ονομαστικό 5.9A το καθένα) είναι κατάλληλα για κινητήρες Alpha μεσαίας χωρητικότητας, συμπεριλαμβανομένων των αC3/2000 και αC6/2000.

Η ονομαστική τιμή ρεύματος του καναλιού δεν πρέπει να υπερβαίνεται από τη ζήτηση στιγμιαίου ρεύματος του κινητήρα κατά τη μέγιστη επιτάχυνση — υπερμεγέθεις κινητήρες σε υπομεγέθη κανάλια θα ενεργοποιήσουν συναγερμούς υπερβολικού ρεύματος υπό φορτίο άξονα. Οι παράμετροι τύπου κινητήρα στο CNC πρέπει να ρυθμιστούν για να ταιριάζουν με κάθε συνδεδεμένο κινητήρα πριν λειτουργήσει το σύστημα σερβοκινητήρων.

Ε3: Η μονάδα εμφανίζει έναν κωδικό συναγερμού στην οθόνη 7 τμημάτων — τι σημαίνει αυτό;

Η οθόνη LED 7 τμημάτων στην πρόσοψη της μονάδας εμφανίζει έναν δεκαεξαδικό κωδικό συναγερμού όταν ανιχνεύεται σφάλμα. Οι κωδικοί 8 έως E υποδεικνύουν σφάλματα IPM (μονάδας τρανζίστορ) σε συγκεκριμένους άξονες: αυτά συνήθως προκύπτουν από παρατεταμένο υπερβολικό ρεύμα, σφάλμα μόνωσης περιέλιξης κινητήρα ή θερμική υπερφόρτωση.

Η διαδικασία διάγνωσης ξεκινά με την αποσύνδεση των καλωδίων τροφοδοσίας κινητήρα (U, V, W) για το κανάλι που έχει συναγερμό και τη δοκιμή της αντίστασης μόνωσης μεταξύ κάθε καλωδίου και του ακροδέκτη PE — εκατοντάδες μεγαώμ είναι αποδεκτές, οτιδήποτε σημαντικά λιγότερο υποδεικνύει τον κινητήρα παρά τη μονάδα.

Εάν ο συναγερμός επιμένει με τον κινητήρα αποσυνδεδεμένο, το σφάλμα βρίσκεται στη μονάδα IPM της μονάδας.

Ε4: Μπορεί να επισκευαστεί το A06B-6079-H303, ή πρέπει να αντικατασταθεί;

Η μονάδα είναι επισκευάσιμη σε εξειδικευμένες εγκαταστάσεις επισκευής οδηγών CNC. Τα πιο συνηθισμένα εξαρτήματα που αποτυγχάνουν — μονάδες τρανζίστορ IPM, ασφάλειες, ηλεκτρολυτικοί πυκνωτές και ο εσωτερικός ανεμιστήρας ψύξης — διατηρούνται ως εμπορικό απόθεμα από έμπειρα συνεργεία επισκευής και μπορούν να αντικατασταθούν σε επίπεδο εξαρτήματος.

Οι πλακέτες τυπωμένου κυκλώματος (πλακέτα καλωδίωσης A16B-2202-078x και κάρτα ελέγχου A20B-2001-094x) δεν διατίθενται ως ξεχωριστά ανταλλακτικά πεδίου, αλλά η επισκευή σε επίπεδο πλακέτας είναι δυνατή σε εξειδικευμένο επίπεδο. Τα προγράμματα ανταλλαγής — όπου παρέχεται μια δοκιμασμένη ανακατασκευασμένη μονάδα σε βάση ανταλλαγής — είναι η ταχύτερη οδός επιστροφής στην παραγωγή όταν η μηχανή είναι εκτός λειτουργίας.

Ε5: Ποια είναι η απαίτηση χωρητικότητας Alpha PSM για αυτήν τη μονάδα;

Το A06B-6079-H303 αντλεί 3.1 kW από το κοινό Alpha DC bus. Το PSM πρέπει να παρέχει αυτό, συν τη ζήτηση της μονάδας ενίσχυσης ατράκτου και οποιεσδήποτε άλλες μονάδες SVM στο ίδιο bus, ταυτόχρονα.

Εάν πολλαπλές μονάδες άξονα λειτουργούν σε στιγμιαίο ρεύμα ταυτόχρονα — για παράδειγμα, κατά τη διάρκεια ταυτόχρονης ταχείας κίνησης πολλαπλών αξόνων — το PSM πρέπει να έχει επαρκή περιθώριο.

Εάν η συνολική ταυτόχρονη ζήτηση υπερβαίνει την ονομαστική ικανότητα του PSM, το PSM θα δώσει συναγερμό υπερφόρτωσης. Η επιλογή μεγέθους του PSM πρέπει να επιβεβαιωθεί αθροίζοντας τις στιγμιαίες ζητήσεις όλων των μονάδων που μοιράζονται το bus και διασταυρώνοντάς τις με την ονομαστική συνεχή και στιγμιαία προδιαγραφή εξόδου του PSM.
