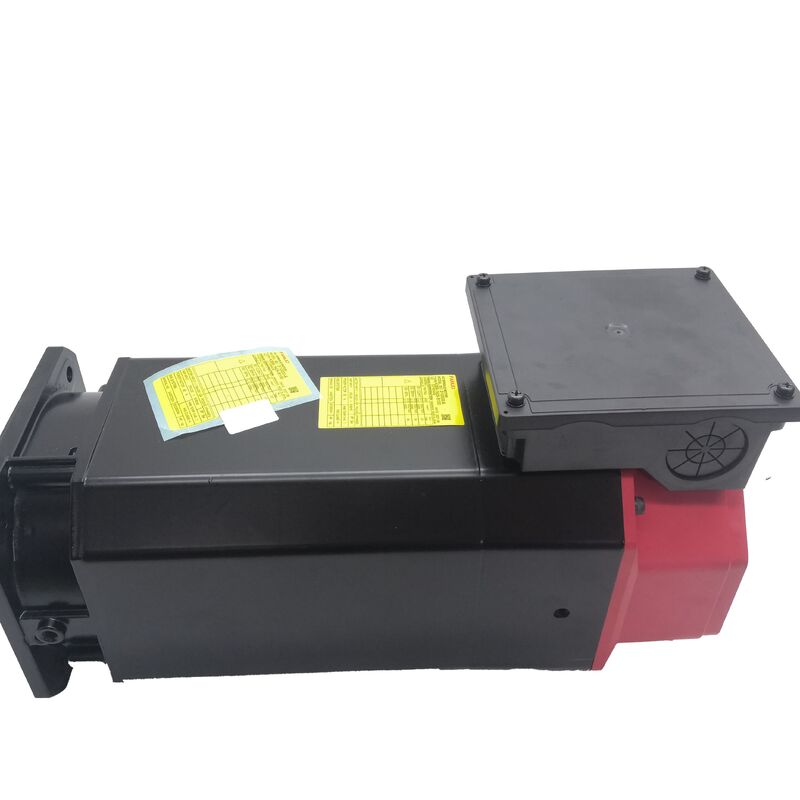

Fanuc A06B-1408-B153 | AC Στροφείου Σειράς Alpha i
Αριθμός Εξαρτήματος: A06B-1408-B153
Τύπος: AC Στροφείου
Σειρά: Alpha i (αi)
Μοντέλο: Ai 12 / 7000
Διαμόρφωση: Στήριξη με Φλάντζα, Άξονας με Κλειδί, Αισθητήρας Ταχύτητας/Θέσης iMZ, Ψύξη με Οπίσθια Εξαγωγή
Εύρος Στροφών: 1.500 - 7.000 RPM
Κατάσταση: Νέο / Ανακατασκευασμένο / Πλεονάζον
Επισκόπηση Προϊόντος
Το Fanuc A06B-1408-B153 είναι ένας AC κινητήρας στροφείου της σειράς Alpha i διαμορφωμένος με στήριξη φλάντζας, άξονα εξόδου με κλειδί, ανάδραση αισθητήρα iMZ και ψύξη με οπίσθια εξαγωγή. Με ονομαστική ισχύ 7,5 kW συνεχούς λειτουργίας (S1) που φτάνει τα 12 kW σε διαλείποντα κύκλους λειτουργίας, αυτός ο σημαντικός κινητήρας στροφείου μεσαίας εμβέλειας έχει σχεδιαστεί για κέντρα κατεργασίας CNC, κέντρα περιστροφής και εργαλειομηχανές πολλαπλών διεργασιών όπου η απόδοση του στροφείου καθορίζει τους ρυθμούς αφαίρεσης υλικού και την ποιότητα της επιφάνειας του εξαρτήματος.
Τεχνικές Προδιαγραφές
| Ονομαστική Έξοδος (Συνεχής S1) |
7,5 kW |
| Ονομαστική Έξοδος (Λειτουργία S2 / S3) |
12 kW |
| Εύρος Στροφών |
1.500 - 7.000 RPM |
| Φάση |
3-Φασική |
| Στήριξη |
Φλάντζα |
| Τύπος Άξονα |
Άξονας με Κλειδί |
| Αισθητήρας |
iMZ (Ανάδραση Ταχύτητας και Θέσης) |
| Ψύξη |
Οπίσθια Εξαγωγή |
| Σειρά |
Alpha i - Ai12/7000 |
Λεπτομέρειες Ονομαστικής Ισχύος
Ο κινητήρας διαθέτει διπλές ονομαστικές ισχύεις: 7,5 kW συνεχούς λειτουργίας (S1) για παρατεταμένες λειτουργίες και 12 kW μέγιστης ισχύος για διαλείπουσες φάσεις βαριάς κοπής. Αυτός ο σχεδιασμός προσαρμόζεται στους τυπικούς κύκλους κατεργασίας όπου η κοπή υψηλής ισχύος εναλλάσσεται με φάσεις ανάκτησης χαμηλότερης ισχύος, βελτιστοποιώντας την απόδοση διατηρώντας παράλληλα τη θερμική σταθερότητα.
Σχεδιασμός Άξονα με Κλειδί
Ο άξονας με κλειδί παρέχει θετική μηχανική κίνηση για τροχαλίες ιμάντων, οδοντωτούς τροχούς χρονισμού ή συνδέσμους ζεύξης, εξασφαλίζοντας αξιόπιστη μετάδοση ροπής ακόμη και υπό φορτία κρούσης ή αντιστροφές κατεύθυνσης. Αυτή η διαμόρφωση είναι απαραίτητη για τους οδηγούς στροφείου με τάση ιμάντα ή διαλείποντα φορτία κρούσης στη μέγιστη έξοδο 12 kW και λειτουργία 7.000 RPM.
Τεχνολογία Αισθητήρα iMZ
Ο ενσωματωμένος αισθητήρας iMZ επιτρέπει κρίσιμες λειτουργίες του στροφείου, όπως:
- Σταμάτημα με Προσανατολισμό: Ακριβής τοποθέτηση του στροφείου για αλλαγές εργαλείων και λειτουργίες ανιχνευτή
- Λειτουργία Άξονα Cs: Λειτουργία του στροφείου ως άξονας προγραμματιζόμενης τοποθέτησης
- Άκαμπτο Βίδωμα: Συγχρονισμένη περιστροφή στροφείου και τροφοδοσία άξονα Ζ για ακριβή σπειρώματα
Σύστημα Ψύξης
Η ψύξη με οπίσθια εξαγωγή απομακρύνει τη θερμότητα από την περιοχή των ρουλεμάν του στροφείου, ενισχύοντας τη θερμική σταθερότητα και τη διαστατική συνέπεια. Αυτός ο σχεδιασμός ελαχιστοποιεί τις επιπτώσεις της θερμικής διαστολής στην θέση της κεντρικής γραμμής του στροφείου, διασφαλίζοντας τη διατήρηση στενών ανοχών καθ' όλη τη διάρκεια των παρατεταμένων κύκλων λειτουργίας.
Πληροφορίες Συμβατότητας
Συμβατό με ενισχυτές στροφείου της σειράς Fanuc Alpha i (6111, 6112, 6141, 6142) και ενσωματώνεται με πλατφόρμες CNC της Fanuc, συμπεριλαμβανομένων των σειρών 0i-B/C/D, 16i, 18i και 30i/31i/32i. Απαιτείται σωστή παραμετροποίηση του ενισχυτή με τον τύπο κινητήρα Ai12/7000 και τη διεπαφή αισθητήρα iMZ για βέλτιστη απόδοση.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του A06B-1408-B153 (άξονας με κλειδί) και του A06B-1408-B103 (λείο άξονας);
Και οι δύο είναι κινητήρες Ai12/7000 με πανομοιότυπες προδιαγραφές εκτός από τη διαμόρφωση του άξονα. Το B153 διαθέτει άξονα με κλειδί για θετική μηχανική κίνηση, ενώ το B103 έχει λείο άξονα που βασίζεται στη δύναμη σύσφιξης για τη μετάδοση ροπής.
Τι κάνει ο αισθητήρας iMZ και γιατί είναι σημαντικός;
Ο αισθητήρας iMZ παρέχει ανάδραση ταχύτητας και θέσης για ακριβή ρύθμιση του στροφείου και επιτρέπει προηγμένες λειτουργίες, όπως σταμάτημα με προσανατολισμό, λειτουργία άξονα Cs και άκαμπτο βίδωμα. Η σωστή λειτουργία του αισθητήρα είναι απαραίτητη για αυτές τις λειτουργίες στροφείου CNC.
Ποιος ενισχυτής στροφείου Fanuc είναι συμβατός με αυτόν τον κινητήρα;
Συμβατό με μονάδες ενισχυτή στροφείου Fanuc Alpha i στις σειρές 6111, 6112, 6141 και 6142, σωστά διαστασιολογημένες για την κατηγορία μέγιστης ισχύος 12 kW και διαμορφωμένες με τις σωστές παραμέτρους κινητήρα.
Γιατί υπάρχουν δύο ονομαστικές ισχύεις (7,5 kW και 12 kW);
Η ονομαστική ισχύς 7,5 kW αντιπροσωπεύει τη δυνατότητα συνεχούς λειτουργίας, ενώ η ονομαστική ισχύς 12 kW είναι διαθέσιμη κατά τη διάρκεια διαλειπουσών φάσεων βαριάς κοπής εντός ενός κύκλου που περιλαμβάνει περιόδους ανάκαμψης. Αυτό ταιριάζει με τα τυπικά μοτίβα λειτουργίας κατεργασίας.
Ποιοι είναι οι πιο σημαντικοί έλεγχοι κατά την αξιολόγηση ενός μεταχειρισμένου A06B-1408-B153;
Ελέγξτε τον άξονα με κλειδί για φθορά και διάβρωση, επαληθεύστε την ακεραιότητα της διάταξης του αισθητήρα iMZ, μετρήστε την ισορροπία αντίστασης των περιελίξεων, ελέγξτε την αντίσταση μόνωσης και επιβεβαιώστε την κατάσταση της διεπαφής του αγωγού οπίσθιας εξαγωγής. Ο έλεγχος σε πάγκο με παρακολούθηση ρεύματος παρέχει την τελική επαλήθευση.
