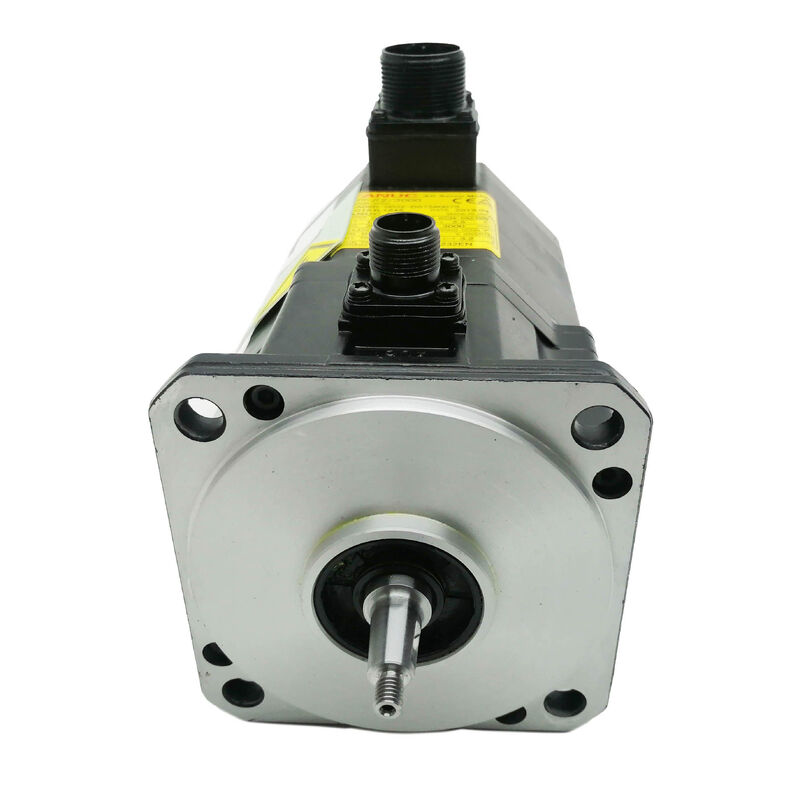

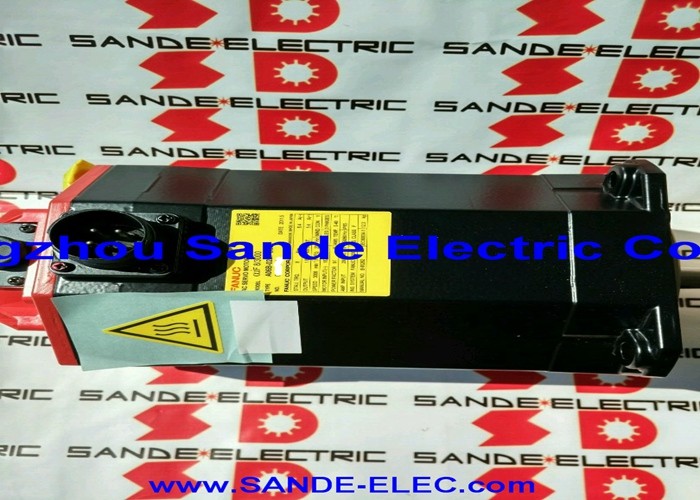

Fanuc A06B-0075-B303 | Σειρά Beta i AC Σερβοκινητήρας BiS8/3000 — 1.2kW, Κωνικός Άξονας, Φρένο 24V, Κωδικοποιητής B128iA

Αριθμός Εξαρτήματος: A06B-0075-B303

Σειρά: AC Σερβοκινητήρας Σειράς Beta i (βi)

Μοντέλο: BiS 8 / 3000

Διαμόρφωση: Κωνικός Άξονας με Κλειδί, Φρένο DC 24V, Ενσωματωμένος Κωδικοποιητής B128iA, IP65

Κατάσταση: Διακόπηκε από τον Κατασκευαστή — Διαθέσιμο Ανακατασκευασμένο & Εφεδρικό Απόθεμα

Κατάσταση: Ανακατασκευασμένο / Εφεδρικό

Επισκόπηση

Ο Fanuc A06B-0075-B303 είναι ένας συμπαγής, πλήρως προδιαγραφόμενος AC σερβοκινητήρας από τη σειρά Beta i της Fanuc — μοντέλο BiS8/3000 — συνδυάζοντας τρεις επιλογές διαμόρφωσης που καθορίζουν ακριβώς πού και πώς λειτουργεί: ένας κωνικός άξονας με κλειδί για ακριβή μηχανική σύζευξη, ένα ελατηριο-εφαρμοζόμενο φρένο DC 24V για ασφαλή συγκράτηση θέσης και ο κωδικοποιητής B128iA για ενσωματωμένη ανάδραση.

Ονομαστική συνεχής έξοδος 1.2 kW με ροπή ακινητοποίησης 7 Nm, λειτουργώντας έως και 3.000 σ.α.λ. από τριφασική παροχή 153V στα 133Hz και 4.9A, αυτός είναι ένας καλά προδιαγραφόμενος συμπαγής σερβοκινητήρας για τους δευτερεύοντες και βοηθητικούς άξονες εργαλειομηχανών CNC και εξοπλισμού βιομηχανικού αυτοματισμού.

Η σειρά Beta i καταλαμβάνει μια συγκεκριμένη θέση στην αρχιτεκτονική προϊόντων της Fanuc — σχεδιασμένη για τους άξονες χαμηλότερης ισχύος των συστημάτων CNC όπου η πλήρης δυνατότητα της σειράς ALPHA δεν απαιτείται, αλλά όπου ο αξιόπιστος έλεγχος κίνησης, η ακριβής ανάδραση και η κατάλληλη περιβαλλοντική προστασία δεν είναι διαπραγματεύσιμες.

Το BiS8/3000 στα 7 Nm και 1.2 kW ήταν μια τυπική προδιαγραφή για περιστρεφόμενους πίνακες τέταρτου άξονα, οδηγούς γεμιστήρων εργαλείων, άξονες ουράς και συμπαγείς μηχανισμούς θέσης που κύκλους χιλιάδες φορές ανά βάρδια και πρέπει να παρέχουν επαναλήψιμη, ακριβή τοποθέτηση με μηχανική βεβαιότητα σε κάθε σημείο στάσης.

Βασικές Προδιαγραφές

Το BiS8/3000 — Συμπαγής Ροπή για Άξονες Υψηλού Κύκλου

Η ονομασία BiS8 τοποθετεί αυτόν τον κινητήρα στην κατηγορία ροπής ακινητοποίησης 8 Nm της σειράς Beta i — μια κατηγορία σχεδιασμένη για τους βοηθητικούς και δευτερεύοντες άξονες όπου το μηχανικό φορτίο είναι μέτριο αλλά ο ρυθμός κύκλου κίνησης είναι υψηλός και η ακρίβεια τοποθέτησης πρέπει να είναι συνεπής σε χιλιάδες κύκλους ανά βάρδια.

Το όριο των 3.000 σ.α.λ. παρέχει το εύρος ταχύτητας που απαιτείται για επαρκή γρήγορη διάβαση μέσω τυπικών κοχλιών ή μηχανισμών μετάδοσης κίνησης σε συμπαγείς μηχανισμούς, ενώ η συνεχής ονομαστική ισχύς 1.2 kW καλύπτει την απαιτούμενη συνεχή ισχύ του κανονικού φορτίου λειτουργίας χωρίς να ωθεί τον κινητήρα προς το θερμικό του όριο.

Στα 4.9A ονομαστικό ρεύμα, αυτός ο κινητήρας θέτει μέτριες απαιτήσεις στην μονάδα ενισχυτή σερβο Beta i που τον οδηγεί.

Το σύστημα Beta i σχεδιάστηκε από την Fanuc ως μια οικονομικά αποδοτική, χωροταξικά αποδοτική αρχιτεκτονική σερβο για άξονες που δεν απαιτούν το πλήρες φάσμα απόδοσης της σειράς ALPHA — χαμηλότερο ρεύμα, μικρότερο αποτύπωμα ενισχυτή και κατάλληλη ενσωμάτωση για τα συστήματα CNC που εξυπηρετεί αυτή η οικογένεια κινητήρων.

Ο ηλεκτρομαγνητικός σχεδιασμός 8 πόλων στα 133Hz και 153V αντικατοπτρίζει την ηλεκτρική γεωμετρία της σειράς BiS σε αυτήν την κατηγορία ταχύτητας και ροπής.

Η ονομαστική ταχύτητα 2.000 σ.α.λ. παράλληλα με τη μέγιστη 3.000 σ.α.λ. αξίζει να σημειωθεί.

Ο κινητήρας λειτουργεί σε συνεχή ονομαστική λειτουργία εντός του εύρους 0–2.000 σ.α.λ.· πάνω από αυτό εισέρχεται στην περιοχή απομαγνήτισης πεδίου προς το όριο των 3.000 σ.α.λ.

Για εφαρμογές που περνούν το μεγαλύτερο μέρος του χρόνου κύκλου τους σε μέτρια ταχύτητα με περιστασιακή ταχύτερη διάβαση, αυτό είναι ένα κανονικό και κατάλληλο προφίλ λειτουργίας.

Κωνικός Άξονας με Κλειδί — Μηχανική Βεβαιότητα στη Διεπαφή Σύζευξης

Ο κωνικός άξονας με κλειδί στο A06B-0075-B303 είναι η μηχανική διαμόρφωση που καθορίζει πώς αυτός ο κινητήρας μεταδίδει ροπή στον οδηγούμενο μηχανισμό — και πώς πρέπει να ταιριάζει όταν αναζητείται αντικατάσταση. Ο κώνος δημιουργεί μια αυτο-κεντραριζόμενη εφαρμογή παρεμβολής: όταν ο κόμβος σύζευξης ή το οδηγούμενο εξάρτημα σύρεται στον άξονα, εφαρμόζει ομόκεντρα γεωμετρικά, εξαλείφοντας τις μικρές εκκεντρότητες που μπορούν να συσσωρευτούν σε συνδέσεις ευθύ άξονα μόνο με σφιγκτήρα κατά τη διάρκεια ετών θερμικών κύκλων και δονήσεων.

Το κλειδί προσθέτει τη δεύτερη κρίσιμη λειτουργία: θετική περιστροφική εμπλοκή.

Με ένα σωστά τοποθετημένο κλειδί στη θέση του, ο κόμβος δεν μπορεί να γλιστρήσει περιστροφικά στον άξονα ανεξάρτητα από τη φόρτιση ροπής, τη συχνότητα αντιστροφών κατεύθυνσης ή τις δυνάμεις κρούσης που παράγονται κατά την επιτάχυνση από βαριούς μηχανισμούς.

Σε έναν κινητήρα που οδηγεί έναν πίνακα τέταρτου άξονα ή ένα καρουζέλ γεμιστήρα εργαλείων που ευρετηριάζει χιλιάδες λειτουργίες την ημέρα, η ολίσθηση σύζευξης είναι μια κατάσταση αστοχίας που δεν μπορεί να επιτραπεί να αναπτυχθεί — ο συνδυασμός κώνου και κλειδιού διασφαλίζει ότι δεν συμβαίνει.

Η πρακτική συνέπεια για την αγορά αντικατάστασης είναι ακριβής: ο κινητήρας αντικατάστασης πρέπει να φέρει την ίδια γεωμετρία κώνου και προδιαγραφή κλειδιού. Ένας κινητήρας ευθύ άξονα δεν μπορεί να εγκατασταθεί σε κόμβο σύζευξης με κωνική οπή χωρίς αντικατάσταση ή επανα-διάτρηση του κόμβου.

Η κατάληξη αριθμού εξαρτήματος B303 επιβεβαιώνει τον συνδυασμό κωνικού άξονα και φρένου — οποιαδήποτε υποκατάσταση κινητήρα πρέπει να ταιριάζει και με τα δύο αυτά μηχανικά χαρακτηριστικά.

Φρένο DC 24V — Ασφαλής Συγκράτηση σε Κάθε Κύκλο Τροφοδοσίας

Το ηλεκτρομαγνητικό φρένο 24V ελατηριο-εφαρμοζόμενο που είναι ενσωματωμένο στο A06B-0075-B303 είναι μια συσκευή συγκράτησης, όχι ένα φρένο λειτουργίας. Η διάκριση είναι σημαντική: το ελατήριο εφαρμόζει μηχανικά το φρένο όποτε απουσιάζει τάση 24V DC από το πηνίο — είτε επειδή το μηχάνημα έχει απενεργοποιηθεί σκόπιμα, είτε επειδή έχει ενεργοποιηθεί ένα E-stop, είτε επειδή έχει χαθεί απροσδόκητα η τροφοδοσία.

Ο σερβοενισχυτής απελευθερώνει το φρένο παρέχοντας 24V πριν δώσει εντολή για οποιαδήποτε κίνηση, και το επανα-εφαρμόζει αφού ο άξονας έχει σταματήσει και ο σερβοκινητήρας έχει απενεργοποιηθεί.

Αυτή η λογική ασφαλείας καθιστά το φρένο 24V την σωστή προδιαγραφή για οποιονδήποτε άξονα όπου η ανεξέλεγκτη κίνηση λόγω βαρύτητας ή υπολειπόμενου μηχανικού φορτίου αποτελεί κίνδυνο.

Σε έναν κάθετο πίνακα, έναν περιστρεφόμενο άξονα που γέρνει, ή οποιονδήποτε μηχανισμό όπου το οδηγούμενο φορτίο δεν είναι αυτο-κλειδωμένο μέσω της μετάδοσης, το φρένο παρέχει μηχανική βεβαιότητα θέσης όποτε ο κινητήρας δεν ελέγχεται ενεργά — ανεξάρτητα από το τι κάνει ο σερβοενισχυτής.

Η τάση τροφοδοσίας 24V είναι η κρίσιμη παράμετρος εγκατάστασης. Αυτός ο κινητήρας χρησιμοποιεί 24V DC — όχι 90V, που χρησιμοποιείται σε φρένα που εφαρμόζονται σε κινητήρες σειράς ALPHA σε μεγαλύτερες κατηγορίες ισχύος. Η εφαρμογή 24V DC σε πηνίο φρένου 90V προκαλεί μερική εμπλοκή που καταστρέφει το φρένο και τον κινητήρα.

Η προδιαγραφή 24V πρέπει να επιβεβαιωθεί στην τροφοδοσία φρένου του μηχανήματος πριν από την έναρξη λειτουργίας οποιασδήποτε μονάδας αντικατάστασης σε αυτήν τη θέση.

Κωδικοποιητής B128iA — Ενσωματωμένη Ανάδραση στις 128.000 ppr

Ο B128iA είναι ο ενσωματωμένος κωδικοποιητής της Fanuc 128.000 παλμών ανά περιστροφή για τη σειρά Beta i — παρέχοντας ανάδραση θέσης και ταχύτητας μέσω της σειριακής διεπαφής κωδικοποιητή του σερβοενισχυτή Beta i. Στη μέγιστη ταχύτητα 3.000 σ.α.λ., ο κωδικοποιητής παράγει 6.4 εκατομμύρια παλμούς ανά δευτερόλεπτο, δίνοντας στην μονάδα επαρκή πυκνότητα ανάδρασης για να διατηρήσει ομαλό έλεγχο ταχύτητας και ακριβή ακρίβεια τελικού σημείου θέσης σε όλο το εύρος ταχύτητας λειτουργίας.

Η ενσωματωμένη λειτουργία απαιτεί μια ακολουθία ομογενοποίησης (homing) σε κάθε εκκίνηση του μηχανήματος για να επανα-εγκατασταθεί η απόλυτη θέση του άξονα — το CNC οδηγεί τον άξονα στην θέση αναφοράς του, διαβάζει τον δείκτη του κωδικοποιητή και ορίζει τον μετρητή θέσης από αυτό το σημείο αναφοράς.

Στους βοηθητικούς και δευτερεύοντες άξονες που είναι τυπικοί για το BiS8/3000, η ομογενοποίηση είναι μια σύντομη ρουτίνα εκκίνησης που ολοκληρώνεται γρήγορα και λειτουργεί χωρίς συμβάντα όταν τόσο ο κωδικοποιητής όσο και ο διακόπτης θέσης αναφοράς είναι σε καλή κατάσταση.

Σε μεταχειρισμένους κινητήρες, ο σύνδεσμος του κωδικοποιητή B128iA και η έξοδος του καλωδίου είναι τα πρώτα εξαρτήματα προς επιθεώρηση.

Η εισχώρηση υγρασίας στον σύνδεσμο, η διάβρωση των ακροδεκτών από παρατεταμένη έκθεση στην υγρασία του περιβάλλοντος του μηχανήματος και η ζημιά στο καλώδιο στην έξοδο ανακούφισης τάσης είναι τα πιο συνηθισμένα ευρήματα που σχετίζονται με τον κωδικοποιητή — και προκαλούν σφάλμα θέσης άξονα, κωδικούς συναγερμού κωδικοποιητή ή αστάθεια ταχύτητας που μπορεί να διαγνωστεί λανθασμένα ως σφάλματα ενισχυτή πριν επιβεβαιωθεί ο κωδικοποιητής ως η πηγή.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η βασική διαφορά μεταξύ των παραλλαγών B303 και B203 του BiS8/3000;

Και οι δύο φέρουν κωνικό άξονα, φρένο 24V και κωδικοποιητή B128iA εντός της ίδιας ηλεκτρικής προδιαγραφής 1.2 kW / 7 Nm / 3.000 σ.α.λ. Το B203 φέρει ευθύ άξονα με κλειδί αντί για τον κώνο του B303. Στη διεπαφή σύζευξης, αυτά είναι μηχανικά ασύμβατα — ένας κόμβος με κωνική οπή δεν θα δεχτεί κινητήρα ευθύ άξονα χωρίς επανα-διάτρηση.

Κατά την αντικατάσταση του B303, η προδιαγραφή κωνικού άξονα πρέπει να ταιριάζει· η τοποθέτηση ενός B203 απαιτεί τροποποίηση ή αντικατάσταση του κόμβου σύζευξης του μηχανήματος.

Ε2: Το φρένο αναφέρεται ως 24V DC — γιατί αυτή η τάση έχει τόσο μεγάλη σημασία;

Οι μεγαλύτεροι κινητήρες Fanuc σειράς ALPHA χρησιμοποιούν φρένα 90V ελατηριο-εφαρμοζόμενα. Εάν ένα πηνίο 24V λάβει 24V απελευθερώνεται καθαρά· εάν λάβει 90V καίγεται αμέσως. Αντίστροφα, ένα πηνίο 90V που λαμβάνει μόνο 24V παρέχει μερική εμπλοκή — το ελατήριο δεν υπερνικάται πλήρως και ο κινητήρας λειτουργεί με μηχανική αντίσταση, παράγοντας θερμότητα και προκαλώντας πρόωρη φθορά του φρένου. Πριν από οποιαδήποτε εγκατάσταση, επιβεβαιώστε την τάση τροφοδοσίας φρένου του μηχανήματος στον σύνδεσμο ότι ταιριάζει με την προδιαγραφή 24V του B303.

Αυτό διαρκεί δύο λεπτά με ένα πολύμετρο και αποτρέπει μια αστοχία φρένου που είναι τόσο δαπανηρή όσο και χρονοβόρα στη διάγνωση εκ των υστέρων.

Ε3: Ποιος σερβοενισχυτής Beta i είναι συμβατός με το A06B-0075-B303;

Το BiS8/3000 απαιτεί έναν σερβοενισχυτή σειράς Fanuc Beta i — βiSVSP ή ισοδύναμο — διαστασιολογημένο για την κατηγορία συνεχούς ρεύματος 4.9A και συμβατό με τη διεπαφή κωδικοποιητή B128iA. Ο ενισχυτής πρέπει να παραμετροποιηθεί με τον κωδικό τύπου κινητήρα για το BiS8/3000 πριν από τη λειτουργία του άξονα.

Σε μηχανήματα όπου η μονάδα κίνησης έχει αναβαθμιστεί ή αντικατασταθεί από την αρχική κατασκευή, επιβεβαιώστε ότι η εγκατεστημένη γενιά ενισχυτή υποστηρίζει το πρωτόκολλο κωδικοποιητή Beta i B128iA — η συμβατότητα της διεπαφής κωδικοποιητή πρέπει να επαληθευτεί πριν από την έναρξη λειτουργίας.

Ε4: Ο κωδικοποιητής B128iA είναι απόλυτος ή ενσωματωμένος, και τι σημαίνει αυτό κατά την εκκίνηση του μηχανήματος;

Ο B128iA είναι ένας ενσωματωμένος κωδικοποιητής — δεν διατηρεί τη θέση μέσω διακοπών τροφοδοσίας. Σε κάθε εκκίνηση του μηχανήματος, το CNC πρέπει να εκτελέσει μια ακολουθία ομογενοποίησης για να καθορίσει την απόλυτη θέση αυτού του άξονα πριν δοθεί εντολή για κίνηση παραγωγής.

Στους περισσότερους βοηθητικούς άξονες που χρησιμοποιούν το BiS8/3000, αυτή είναι μια σύντομη και τυπική διαδικασία. Για εφαρμογές όπου η εξάλειψη της καθυστέρησης ομογενοποίησης είναι προτεραιότητα, οι παραλλαγές απόλυτου κωδικοποιητή εντός της οικογένειας BiS8/3000 (κατάληξη B128iA αντικατασταθείσα από κατάληξη απόλυτου κωδικοποιητή) θα ήταν η κατάλληλη προδιαγραφή — αλλά αυτές απαιτούν αντίστοιχες αλλαγές παραμέτρων στον σερβοενισχυτή.

Ε5: Ποια είναι τα πιο σημαντικά βήματα επιθεώρησης για ένα μεταχειρισμένο A06B-0075-B303;

Δοκιμάστε πρώτα και διεξοδικά το φρένο: εφαρμόστε 24V DC και επαληθεύστε ότι ο άξονας περιστρέφεται εντελώς ελεύθερα χωρίς μηχανική αντίσταση, στη συνέχεια αφαιρέστε την τροφοδοσία και επιβεβαιώστε ότι ο άξονας κλειδώνει σταθερά χωρίς ολίσθηση υπό μέτρια ροπή χειρός.

Ένα φρένο που απελευθερώνεται μερικώς ή δεν κλειδώνει πρέπει να επισκευαστεί πριν από την εγκατάσταση σε οποιονδήποτε άξονα όπου η μηχανική συγκράτηση θέσης είναι απαίτηση ασφάλειας ή ποιότητας. Στη συνέχεια, επιθεωρήστε την επιφάνεια του κωνικού άξονα για γρατζουνιές, φθορά ή ζημιά από κρούση — η ζημιά στην επιφάνεια του κώνου δεν μπορεί να διορθωθεί στο πεδίο.

Ελέγξτε το κλειδί για φθορά στις επιφάνειες επαφής του κλειδιού. Επιθεωρήστε τον σύνδεσμο του κωδικοποιητή B128iA για διαβρωμένους ακροδέκτες και την έξοδο του καλωδίου για ζημιά. Μετρήστε την αντίσταση των τριφασικών περιελίξεων για ισορροπία φάσης και επαληθεύστε την αντίσταση μόνωσης προς τη γη. Μια δοκιμή λειτουργίας σε πάγκο με επαλήθευση σήματος κωδικοποιητή σε μονάδα Beta i ολοκληρώνει την αξιολόγηση πριν από την εγκατάσταση.
