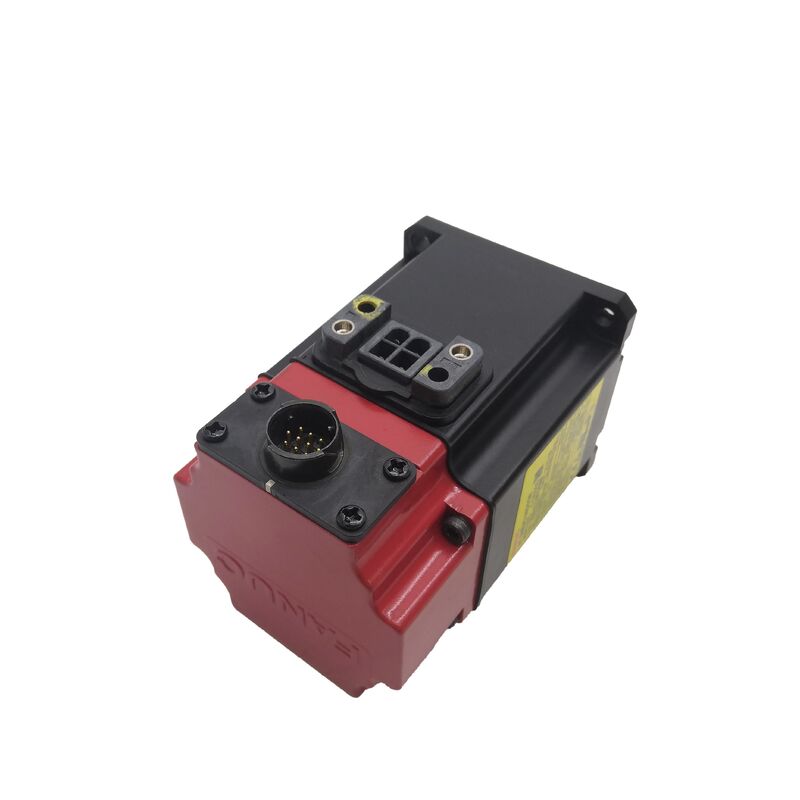

Fanuc A06B-0372-B171
α2/2000 -- 0,4kW, άξονας κοπής, φρένο, κωδικοποιητής C κατά σειρά
Αριθμός μέρους:Α06Β-0372-Β171
Σειρά:ΑΛΦΑ κινητήρας AC
Σχήμα:α2 / 2000
Διαμόρφωση:Τωνυμικός άξονας (προτύπου), φρένο με ελατήριο, κωδικοποιητής παλμών C σειράς (40.000 ppr), IP67
Κατάσταση:Απαγορεύεται από τον κατασκευαστή -- Ανακαινισμένο και διαθέσιμο πλεόνασμα αποθέματος
Κατάσταση:Ανακαινισμένα / πλεονάσματα
Επισκόπηση του προϊόντος
Ο Fanuc A06B-0372-B171 είναι ένας συμπαγής κινητήρας παροχής ενεργού ρεύματος της σειράς ALPHA με κωνικό άξονα, ενσωματωμένο φρένο ελαστικού και κωδικοποιητή παλμού Serial C για ανατροφοδότηση θέσης και ταχύτητας.4 kW συνεχής ισχύς με ροπή στάθμευσης 2 Nm και 2,000 RPM μέγιστη ταχύτητα, αυτός ο κινητήρας έχει σχεδιαστεί για μικρότερους δευτερεύοντες άξονες υψηλού κύκλου σε μηχανήματα εργαλείων και εξοπλισμό αυτοματισμού όπου οι συμπαγείς διαστάσεις, η σταθερή θέση ασφαλείας,και αξιόπιστη ανατροφοδότηση είναι απαραίτητη.
Τεχνικές προδιαγραφές
| Ονομαστική παραγωγή | 00,4 kW |
| Δρόμος στάσης | 2 Nm |
| ρεύμα στάσης | Περίπου 3,5 A |
| Κατηγοριοποιημένο ρεύμα | 2.2 Α |
| Τετάρτη | 120 V (3 φάσεις) |
| Καθορισμένη συχνότητα | 133 Hz |
| Μέγιστη ταχύτητα | 2,000 RPM |
| Κωδικοποιητής | Σειριακός κωδικοποιητής παλμού C -- 40,000 ppr (A860-0356-T101) |
| Τύπος άξονα | Στενές (Standard) |
| Φρένα | Με ελατήριο, 90V DC |
| Προστασία κατά της εισόδου | Διάκριση IP67 |
| Τάξη μόνωσης | F |
| Σειρά | ΑΛΦΑ -- α2/2000 |
| Κατάσταση | Αποσύρθηκε από τον κατασκευαστή |
Επιδόσεις συμπαγής ροπής
Η τάξη ροπής α2 αντιπροσωπεύει τη μικρότερη στη συνηθισμένη σειρά κινητήρων servo ALPHA, καθιστώντας την ιδανική για ελαφριά φορτία στον άξονα τροφοδοσίας, συμπαγή περιστρεφόμενα τραπέζια, μηχανισμούς ευρετηρίασης εργαλείων,Με πλάτος που υπερβαίνει τα 50 mm,Με τις μετριοπαθείς απαιτήσεις 2.2A, αυτός ο κινητήρας συνδυάζεται αποτελεσματικά με τη μονάδα ενισχυτή SVM1-12.
Σχεδιασμός κορυφωμένου άξονα
Ο ακριβής κωνικός άξονας δημιουργεί μια αυτοκεντρική παρεμβολή κατάλληλη για τη βέλτιστη ευθυγράμμιση ζεύξης και επαναληψιμότητα θέσης.Αυτό το μηχανικό χαρακτηριστικό εξασφαλίζει σταθερή απόδοση ακόμη και σε ισχύ ροπής 2 Nm του κινητήρα, αν και η σωστή ροπή εγκατάστασης και οι επαγγελματικές διαδικασίες αφαίρεσης είναι απαραίτητες για τη διατήρηση της ακεραιότητας του άξονα.
Σύστημα πέδησης με ελατήριο
Εφοδιασμένο με σύστημα πέδησης με ηλεκτρική απελευθέρωση με ελατήριο ασφαλείας που ενεργοποιείται αυτόματα κατά την απώλεια ισχύος ή την απενεργοποίηση.Η παροχή 90V συνεχούς πέδησης παρέχει αξιόπιστη βεβαιότητα θέσης για βοηθητικούς άξονες θέσης και μηχανισμούς ευρεσιτεχνίαςΗ ορθή επαλήθευση της τάσης είναι κρίσιμη κατά την εγκατάσταση για την πρόληψη ζημιών.
Σειριακός κωδικοποιητής παλμού C
Εξοπλισμένο με τον κωδικοποιητή Serial C πρώτης γενιάς (A860-0356-T101) που παρέχει 40.000 παλμούς ανά στροφή.Αυτός ο κλιμακτικός κωδικοποιητής απαιτεί ακολουθίες homing κατά την εκκίνηση και συγκεκριμένη ρύθμιση ενισχυτήΗ άμεση αντικατάσταση με τον συγκεκριμένο τύπο κωδικοποιητή συνιστάται έντονα για τη διατήρηση της συμβατότητας του συστήματος.
Προστασία του περιβάλλοντος
Το περίβλημα με βαθμολογία IP67 παρέχει πλήρη προστασία από την είσοδο σκόνης και την προσωρινή βύθιση,καθιστώντας τον κινητήρα κατάλληλο για δύσκολα βιομηχανικά περιβάλλοντα με ομίχλη ψύξης και καθαρισμούςΣυνιστάται τακτικός έλεγχος των σφραγίδων του άξονα για τους κινητήρες με εκτεταμένο ιστορικό λειτουργίας.
Συνδυασμός οδήγησης και ελέγχου
Είναι συμβατό με τους ενισχυτές SVM της σειράς Fanuc ALPHA, ειδικότερα τη μονάδα SVM1-12, και ενσωματώνεται με τα χειριστήρια Fanuc CNC, συμπεριλαμβανομένων των σειρών 0, 0i, 15, 16, 18 και 21.Η σωστή παραμετροποίηση για το α2/2000 με κωδικοποιητή Serial C είναι απαραίτητη για τη λειτουργία.
Συχνές Ερωτήσεις
Τι διακρίνει το B171 από τις παραλλαγές B175 και B177;
Οι τρεις παραλλαγές μοιράζονται τις ίδιες ηλεκτρικές προδιαγραφές, αλλά διαφέρουν στον τύπο κωδικοποιητή.ενώ το B175 χρησιμοποιεί Α64 απόλυτο και το B177 χρησιμοποιεί I64 πρόσθετους κωδικοποιητές (και τα δύο 64Η άμεση υποκατάσταση απαιτεί επαλήθευση της συμβατότητας του ενισχυτή και προσαρμογή παραμέτρων.
Πώς είναι ο κωδικοποιητής Serial C σε σύγκριση με τον I64;
Η Serial C παρέχει ανάλυση 40.000 ppr χρησιμοποιώντας το προηγούμενο πρωτόκολλο διεπαφής της Fanuc, ενώ η I64 προσφέρει 64.000 ppr με μεταγενέστερη τεχνολογία διεπαφής.Ο κρίσιμος παράγοντας είναι η υποστήριξη του ενισχυτή για την ειδική διεπαφή κωδικοποιητή.
Τι ενισχυτή χρειάζεται αυτός ο κινητήρας;
Η SVM1-12 (A06B-6096-H101) μονάδα ενισχυτή σερβο είναι καθορισμένη για την α2/2000.Ο ενισχυτής πρέπει να είναι παραμετροποιημένος για τον τύπο αυτό του κινητήρα με κωδικοποιητή Serial C και να επαληθεύεται για υποστήριξη διεπαφής Serial C, ειδικά σε αναβαθμισμένα συστήματα.
Γιατί η τάση των φρένων είναι κρίσιμη κατά την εγκατάσταση;
Οι χαμηλότερες τάσεις προκαλούν μερική εμπλοκή και θερμική βλάβη, ενώ οι υψηλότερες τάσεις καίνε το σπείρωμα.Πάντοτε να ελέγχετε την τάση τροφοδοσίας φρένων της μηχανής πριν συνδέσετε τον κινητήρα.
Ποια είναι τα βασικά σημεία επιθεώρησης των χρησιμοποιημένων μονάδων;
Δοκιμαστική λειτουργία πέδησης με 90V συνεχούς ρεύματος, επιθεώρηση του άξονα κώδικα για βλάβη, έλεγχο της κατάστασης σφράγισης του άξονα IP67, εξέταση του συνδέσμου κωδικοποιητή για διάβρωση, μέτρηση της αντίστασης περιστροφής για ισορροπία φάσης,και να επαληθεύσει την αντίσταση της μόνωσηςΟι δοκιμές με συμβατό ενισχυτή ολοκληρώνουν την επαλήθευση.
