Εναλλακτικός κινητήρας κινητήρα A06B-0243-B400

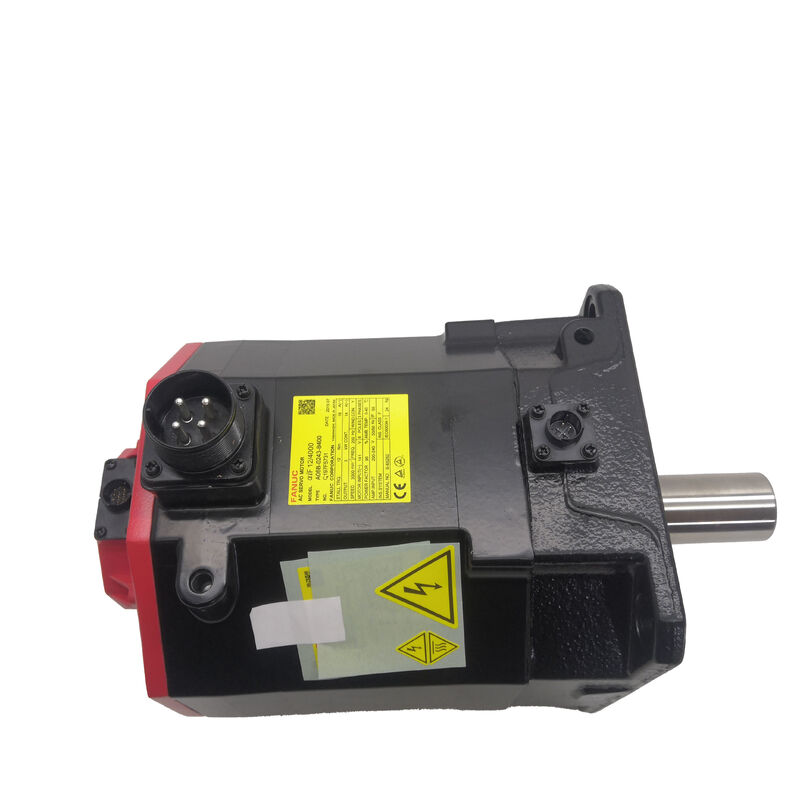

FANUC A06B-0243-B400 | Alpha iF 12/4000 AC Σερβοκινητήρας — 2,5 kW / 12 Nm / 24VDC Φρένο / Ίσια Άτρακτος

AiF 12/4000 — Όπου 12 Nm και 3000 σ.α.λ. Συγκλίνουν

Ο A06B-0243-B400 είναι ο σερβοκινητήρας AiF 12/4000 της FANUC — 12 Nm ροπή ακινητοποίησης έως 3.000 σ.α.λ., 2,5 kW ισχύς εξόδου. Η ονομασία AiF προσδιορίζει τη σειρά Alpha iF (με φλάντζα) — η οικογένεια κινητήρων που ταιριάζει με την αρχιτεκτονική των σερβοενισχυτών Alpha i της FANUC και χρησιμοποιείται στην γενιά πλατφόρμας CNC 16i/18i/21i και 0i.

Με ροπή ακινητοποίησης 12 Nm, αυτός ο κινητήρας χειρίζεται τον τύπο άξονα σερβοκίνησης που χρειάζεται πραγματική ικανότητα συνεχούς ροπής: κινήσεις περιστροφής πυργίσκου τόρνου CNC, τροφοδοσίες άξονα Ζ κάθετου κέντρου κατεργασίας, εισόδους περιστροφικού τραπεζιού και άξονες τροφοδοσίας πρέσας και μηχανών κοπής όπου απαιτείται τόσο μέτρια ταχύτητα όσο και πραγματική ισχύς ροπής. Η μέγιστη ταχύτητα 3.000 σ.α.λ. και η ισχύς εξόδου 2,5 kW τον τοποθετούν στη μεσαία κατηγορία της οικογένειας AiF.

Το φρένο DC 24V είναι μια βασική προδιαγραφή σε αυτήν την παραλλαγή. Επιβεβαιώστε από την ετικέτα του εγκατεστημένου κινητήρα εάν το φρένο είναι ελατηρίου (ενεργοποιείται από προεπιλογή κατά την απενεργοποίηση — τυπικό για κάθετους άξονες) ή τύπου ενεργοποίησης για απελευθέρωση. Για κάθετους άξονες και μηχανισμούς φορτωμένους από βαρύτητα, το φρένο ελατηρίου είναι ο σωστός τύπος φρένου. Η κατάληξη B400 επιβεβαιώνει τη διαμόρφωση ίσιας άτρακτου, εξοπλισμένης με φρένο, κωδικοποιητή A1000 αυτής της παραλλαγής εντός της σειράς A06B-0243.

Κωδικοποιητής A1000 / AiA1000 — Ανατροφοδότηση Εντατικού Τύπου

Ο παλμοκωδικοποιητής A1000/AiA1000 είναι τύπου εντατικού κωδικοποιητή. Σε κάθε ενεργοποίηση της μηχανής, απαιτείται ένας κύκλος επαναφοράς αναφοράς για τον καθορισμό της θέσης αναφοράς του άξονα πριν ξεκινήσει η παραγωγή. Το CNC δεν μπορεί να χρησιμοποιήσει τον άξονα σε γνωστή θέση μέχρι να ολοκληρωθεί αυτός ο κύκλος ομογενοποίησης.

Για μηχανές που απαιτούν απόλυτη θέση κατά την ενεργοποίηση χωρίς κύκλο ομογενοποίησης, η παραλλαγή με απόλυτο παλμοκωδικοποιητή στη σειρά A06B-0243 είναι η σωστή προδιαγραφή. Επιβεβαιώστε τον τύπο του κωδικοποιητή του εγκατεστημένου κινητήρα από την πινακίδα του πριν από την παραγγελία.

Βασικές Προδιαγραφές

Ίσια Άτρακτος — Συμβατότητα Σύζευξης

Η ίσια άτρακτος του B400 συνδέεται με κόμβους σύζευξης με σφιγκτήρα τριβής. Επαληθεύστε ότι η διάμετρος της οπής του υπάρχοντος κόμβου σύζευξης ταιριάζει με τη διάμετρο της άτρακτου του κινητήρα πριν από την τοποθέτηση. Η ίσια άτρακτος δεν απαιτεί κόμβο με κλειδί, εκτός εάν η σύζευξη έχει σχεδιαστεί για διεπαφή με κλειδί. Για εφαρμογές υψηλής ροπής με συχνές αντιστροφές όπου η ολίσθηση της σύζευξης αποτελεί ανησυχία, μια σύζευξη που χρησιμοποιεί τόσο σφιγκτήρα οπής όσο και βίδα ρύθμισης παρέχει καλύτερη μακροπρόθεσμη συγκράτηση από μια απλή οπή τριβής μόνο.

Συχνές Ερωτήσεις

Ε1: Ποιοι σερβοενισχυτές είναι συμβατοί με τον A06B-0243-B400;

Ο AiF 12/4000 συνδυάζεται με μονάδες σερβοενισχυτών FANUC Alpha i SVM της σειράς A06B-6114. Η συγκεκριμένη παραλλαγή SVM εξαρτάται από τη διαμόρφωση του αριθμού των αξόνων του συστήματος κίνησης. Επιβεβαιώστε ότι το ονομαστικό ρεύμα του ενισχυτή καλύπτει το ονομαστικό ρεύμα 7Α του κινητήρα. Επαληθεύστε ότι ο ενισχυτής υποστηρίζει τη διεπαφή εντατικού κωδικοποιητή A1000/AiA1000.

Ε2: Η μηχανή απαιτεί κύκλο ομογενοποίησης σε κάθε ενεργοποίηση. Οφείλεται αυτό στον κωδικοποιητή A1000;

Ναι. Ο A1000 είναι εντατικός — καθορίζει τη θέση μετρώντας παλμούς από ένα σημείο αναφοράς σε κάθε ενεργοποίηση. Απαιτείται κύκλος ομογενοποίησης πριν ο άξονας είναι χρησιμοποιήσιμος σε γνωστή θέση. Εάν η εφαρμογή απαιτεί απόλυτη θέση χωρίς ομογενοποίηση, καθορίστε την παραλλαγή A06B-0243 με απόλυτο παλμοκωδικοποιητή (διαφορετική κατάληξη Β).

Ε3: Το φρένο 24V δεν απελευθερώνεται όταν ο οδηγός είναι ενεργοποιημένος. Επιβεβαιώθηκε 24V στον σύνδεσμο του κινητήρα. Τι πρέπει να ελεγχθεί;

Με 24V επιβεβαιωμένα στον σύνδεσμο, μετρήστε την αντίσταση του πηνίου του φρένου (24V αποσυνδεδεμένο). Ένα υγιές πηνίο σε κινητήρα αυτού του μεγέθους συνήθως διαβάζει στην περιοχή 20–60 Ω. Ανοιχτό κύκλωμα επιβεβαιώνει αποτυχημένο πηνίο. Εάν η αντίσταση είναι εντός του εύρους, ελέγξτε για μηχανικό μπλοκάρισμα — η μόλυνση μεταξύ του δίσκου του φρένου και των επιφανειών τριβής μπορεί να εμποδίσει την απελευθέρωση ακόμη και με σωστό ρεύμα πηνίου.

Ε4: Μετά την αντικατάσταση με A06B-0243-B400, το σφάλμα παρακολούθησης του άξονα είναι μεγαλύτερο από πριν. Τι πρέπει να διερευνηθεί;

Επαληθεύστε ότι η παράμετρος τύπου κινητήρα του σερβοενισχυτή ταιριάζει με την προδιαγραφή AiF 12/4000 — μια αναντιστοιχία παραμέτρων παράγει ένα σταθερό σφάλμα παρακολούθησης. Ελέγξτε επίσης ότι το καλώδιο του κωδικοποιητή είναι πλήρως τοποθετημένο στον σύνδεσμο ανάδρασης του ενισχυτή και ότι η θωράκιση του καλωδίου είναι σωστά γειωμένη. Η αναντιστοιχία της μηχανικής σύζευξης μετά την αντικατάσταση του κινητήρα προσθέτει τριβή που αυξάνει το σφάλμα παρακολούθησης και θα πρέπει να ελεγχθεί πριν από τη ρύθμιση των κερδών σερβοκίνησης.

Ε5: Πού προμηθεύεται ο A06B-0243-B400;

Μέσω της αγοράς μεταχειρισμένων κινητήρων της σειράς FANUC Alpha iF — νέα πλεονάσματα, ελεγμένα ανακατασκευασμένα και υπηρεσίες επισκευής κινητήρων. Επιβεβαιώστε την κατάληξη B400 (ίσια άτρακτος, φρένο 24V, κωδικοποιητής A1000/AiA1000) από την πινακίδα του εγκατεστημένου κινητήρα πριν από την παραγγελία. Η λειτουργία του φρένου και η λειτουργία του κωδικοποιητή θα πρέπει να επαληθεύονται στον έλεγχο αποδοχής για οποιαδήποτε μονάδα ανταλλαγής.
