Fanuc A06B-0243-B100 κινητήρας παροχής ρεύματος
αiF 12/3000, Καθαρός άξονας, Α1000 απόλυτος, χωρίς φρένα
Επισκόπηση του προϊόντος
Αριθμός μέρους:Α06Β-0243-Β100
Επίσης αναζητήθηκε ως:Α06Β0243Β100, FANUC Α06Β-0243-Β100, FANUC Α06Β0243Β100
Τροχαίο:αiF 12/3000
Κατανομή:Φανουκ Alpha iF σειρά AC Brushless Servo Motor -- 12 Nm ροπή στάθμευσης, 3,0 kW, 3.000 στροφές ανά λεπτό, ευθεία ομαλό άξονα, χωρίς φρένα, Alpha i A1000 Απόλυτος κωδικοποιητής παλμού, IP65
Τεχνικές προδιαγραφές
| Αριθμός τμήματος | Α06Β-0243-Β100 |
| Τροχαίο | αiF 12/3000 |
| Καθαρό βάρος | 420,6 λίβρες (~ 19,3 kg) |
| Δρόμος στάσης | 12 Nm |
| Ονομαστική παραγωγή | 30,0 kW |
| Μέγιστη ταχύτητα | 3,000 στροφές ανά λεπτό |
| Τεχνολογία | 200-240V εναλλακτικός |
| Συχνότητα | 50/60 Hz |
| Φάσεις | 3 φάσεις |
| Κατηγοριοποιημένο ρεύμα | 14 Α |
| Κωδικοποιητής παλμού | Άλφα i A1000 (απόλυτη σειρά) |
| Ανάλυση κωδικοποιητή | 1,000,000 παλμούς/φ.κ. |
| Τύπος άξονα | Καθαρή ομαλή (SLK -- χωρίς κλειδί) |
| Ηλεκτρομαγνητικό φρένο | Κανένα |
| Αξιολόγηση προστασίας | IP65 |
| Τάξη μόνωσης | Τάξη F |
| Θέρμανση λειτουργίας | 0°C έως +40°C |
| Συμβατοί ενισχυτές | Υπηρεσιακοί ενισχυτές της σειράς Fanuc αi (αiSV) |
| Συμφωνείς έλεγχοι | Fanuc σειράς 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Καταγωγή | Ιαπωνία |
12 Νιούτον-μέτρα ∙ Ο σωστός κινητήρας για τους άξονες μηχανημάτων μεσαίου εύρους
Ο κινητήρας A06B-0243-B100 κατέχει την παραγωγική μεσαία τάξη της οικογένειας αiF.12 Nm συνεχούς ροπής σταθμούκαι30,0 kW ονομαστικής ισχύος, είναι ιδανικό για μικρά και μεσαία εργαλεία CNC όπου τα φορτία άξονα πέφτουν άνετα εντός του προϋπολογισμού διαρκούς ροπής 12 Nm.
Η3,000 rpm ανώτατο όριοεπιτρέπει ταχείς ταχύτητες διασταύρωσης κατάλληλες για την κατηγορία αυτή μηχανών, ενώ η14A ονομαστικό ρεύμαΗ εν λόγω μέθοδος είναι κατάλληλη για την κατασκευή τριών φάσεων ηλεκτρικής υποδομής.420,6 κιλά (19,3 κιλά), συνιστάται η κατάλληλη υποστήριξη ανύψωσης κατά την εγκατάσταση και τη συντήρηση.

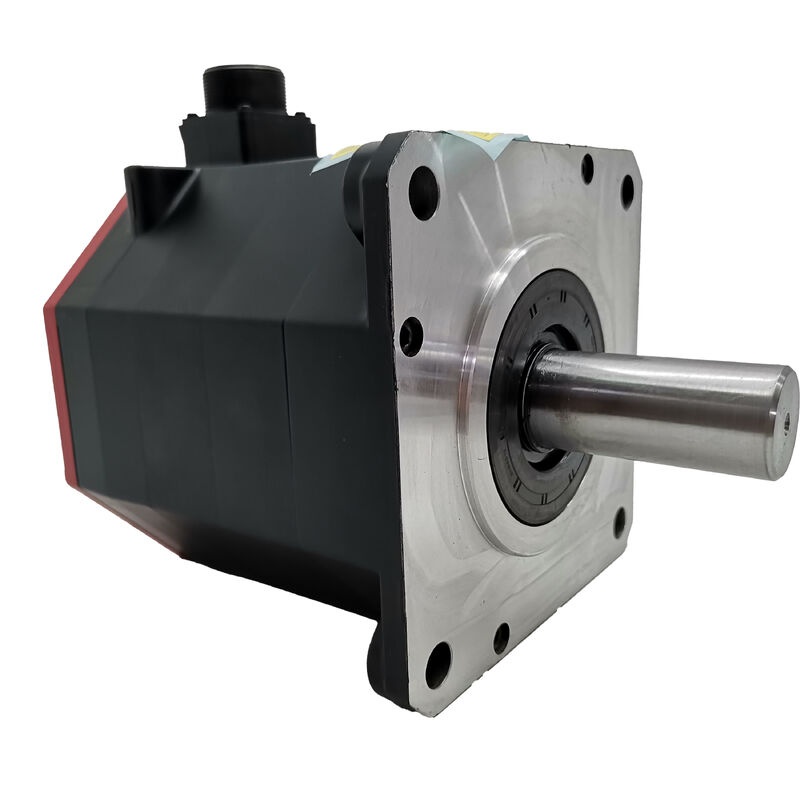

Καθαρός ομαλός άξονας ∙ Σύνδεση χωρίς κλειδί
Ηευθεία ομαλή άξονα (SLK)μεταδίδει ροπή αποκλειστικά μέσω δύναμης σύσφιξης με τριβή.Ο σχεδιασμός αυτός απαιτεί κατάλληλα καθορισμένες ζεύξεις συμπίεσης με διχασμένο κόμβο ή υδραυλικούς κόμβους διεύρυνσης για την αντιμετώπιση της ροπής στάθμευσης 12 Nm και των απαιτήσεων μέγιστης επιτάχυνσης.
Αυτή η διαμόρφωση προσφέρει απλή αφαίρεση κόμβου με τη χρήση τυπικών ελκυστήρων ταχυτήτων, παρέχοντας πλεονεκτήματα συντήρησης σε περιορισμένα περιβάλλοντα μηχανών.η παραλλαγή A06B-0243-B200 με κλειδαριά είναι διαθέσιμη.
Χωρίς πέδη ∆ιαμόρφωση προτύπου για οριζόντιους άξονες
ΗΟνομασία B100Η θέση σε κατάσταση ανάπαυσης διατηρείται από τοαi σέρβο κλειδαριά του ενισχυτήλειτουργικότητα, όπου ο βρόχος θέσης παραμένει ενεργός και ο κωδικοποιητής παρέχει συνεχή ανατροφοδότηση.
Αυτή η διαμόρφωση εξαλείφει την ανάγκη για κυκλώματα φρένων, ρελέ και λογική συγχρονισμού, μειώνοντας την πολυπλοκότητα των πάνελ και τον αριθμό των εξαρτημάτων.Οι παραλλαγές με πέδηση (B300 και B400) προορίζονται για κάθετους άξονες όπου η βαρύτητα απαιτεί πρόσθετη ασφάλεια κράτησης..
A1000 Απόλυτος κωδικοποιητής ∆ιατήρηση θέσης μέσω κύκλων ισχύος
ΗΑλφα i A1000 κατά σειρά απόλυτος κωδικοποιητής παλμούμε 1,000Η λειτουργία αυτή επιτρέπει τη διατήρηση της θέσης πολλαπλών στροφών μέσω ενεργοποίησης μέσω της μπαταρίας εφεδρικής λειτουργίας στον ενισχυτή Fanuc αi.
Αυτό εξαλείφει τους καθημερινούς κύκλους εντοπισμού, επιτρέποντας την άμεση διαθεσιμότητα συντεταγμένων κατά την εκκίνηση και επιτρέποντας την απρόσκοπτη ανάκτηση από τις στάσεις στα μέσα του προγράμματος.Η υψηλή ανάλυση υποστηρίζει εξαιρετική ακρίβεια διαστάσεων και ποιότητα τελικής επιφάνειας.
Συντήρηση μπαταρίας:Η εναλλακτική μπαταρία A1000 βρίσκεται στον αiSV ενισχυτή. Αντικαταστήστε την όταν το Fanuc CNC εκδίδει συναγερμό χαμηλής μπαταρίας για να αποτρέψει την επαναφορά του μετρητή πολλαπλών στροφών και την αναγκαστική επαναφορά αναφοράς άξονα.
Αναφορά στη διαμόρφωση της σειράς A06B-0243
| Αριθμός τμήματος | Αξία | Κλειδί | Φρένα | Σφραγισμός |
| Α06Β-0243-Β000 | Στενός | - Ναι, ναι. | Κανένα | IP65 |
| Α06Β-0243-Β100 | Καθαρά. | - Όχι, όχι. | Κανένα | IP65 |
| Α06Β-0243-Β100#0100 | Καθαρά. | - Όχι, όχι. | Κανένα | Διάκριση IP67 |
| Α06Β-0243-Β200 | Καθαρός. | - Ναι, ναι. | Κανένα | IP65 |
| Α06Β-0243-Β300 | Στενός | - Ναι, ναι. | 24V ελατήριο | IP65 |
| Α06Β-0243-Β400 | Καθαρά. | - Όχι, όχι. | 24V ελατήριο | IP65 |
| Α06Β-0243-Β101 | Καθαρά. | - Όχι, όχι. | Κανένα | IP65 (κωδικοποιητής i1000) |
Εναρμόνιση ενισχυτή και CNC
Το A06B-0243-B100 λειτουργεί μεΥπηρεσιακοί ενισχυτές της σειράς Fanuc αi (αiSV)Οι συμβατές πλατφόρμες CNC περιλαμβάνουν:Η σειρά Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B και 32i.
Κατά την εγκατάσταση μηχανών αντικατάστασης, πρέπει να επαληθεύεται ότι οι παραμέτροι άξονα CNC αντιστοιχούν στις προδιαγραφές τύπου κινητήρα αiF 12/3000 για την πρόληψη ασταθούς συμπεριφοράς άξονα ή σφαλμάτων ενισχυτή.
Τυπικές εφαρμογές
- Μεσαίοι κάθετοι άξονες τροφοδοσίας κέντρων επεξεργασίας CNC X, Y, και Z μονάδες σε συμπαγές και μεσαίου μεγέθους VMC
- Μηχανές για την κατασκευή ηλεκτρικών συσσωρευτώνΟδηγίες για την προώθηση των οχημάτων με κινητήρα
- Πρωτογενείς άξονες με τρυπάνι και συμπαγές κέντρο επεξεργασίας∆ Μηχανές παραγωγής υψηλού κύκλου με σύντομες, γρήγορες κινήσεις
- Μηχανοκίνητες μηχανέςΟπτικές μηχανές και μηχανές για την προετοιμασία και τον καθορισμό της θέσης των τροχών
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του B100 (ευθεία ομαλόξυλο) και του B000 (αγωνικόξυλο);
Το B000 έχει έναν κωνικό άξονα με κλειδί για αυτοκεντρική ζεύξη, ενώ το B100 έχει έναν ευθεία ομαλό άξονα για εμπλοκή του κόμβου με σύσφιξη τριβής.Η απόδοση του κινητήρα είναι πανομοιότυπη. Η επιλογή εξαρτάται από τον υπάρχοντα κόμβο ζεύξης στο μηχάνημά σας..
Χρειάζεται ο A06B-0243-B100 έναν κύκλο εντοπισμού κάθε φορά που ενεργοποιείται το CNC;
Ο αλφα i α1000 αποκωδικοποιητής διατηρεί τη θέση πολλαπλών στροφών μέσω απενεργοποίησης της μπαταρίας.Οι συντεταγμένες άξονα είναι άμεσα διαθέσιμες χωρίς κίνηση homing μετά την εγκατάσταση και τη συγχρονισμό θέσης μιας φοράς.
Ποια μονάδα ενισχυτή Fanuc απαιτείται για το A06B-0243-B100;
Ο κινητήρας απαιτεί εφοδιασμό με ενισχυτές αi της σειράς Fanuc (αiSV) ∙ ειδικά αiSV 40 ή αiSV 80 μονάδες για την ένδειξη 3,0 kW / 14A. Συμβατό με τις σειρές Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i,και 31i ελέγχους.
Γιατί το βάρος του κινητήρα (42,6 λίβρες) είναι σχετικό με τον σχεδιασμό συντήρησης;
Με βάρος άνω των 19 kg, ο κινητήρας απαιτεί χειρισμό δύο ατόμων ή κατάλληλη υποστήριξη ανύψωσης κατά την εγκατάσταση και την αφαίρεση, ειδικά σε περιορισμένα περιθώρια μηχανών.
Πότε θα πρέπει να προσδιορίζεται η σφραγισμένη παραλλαγή IP67 (#0100) αντί για το πρότυπο B100;
Για προστατευμένες, καλά αποστραγγισμένες θέσεις μακριά από την άμεση έκθεση στο ψυκτικό,το πρότυπο IP65 είναι επαρκές.
