Εναλλακτικός κινητήρας κινητήρα

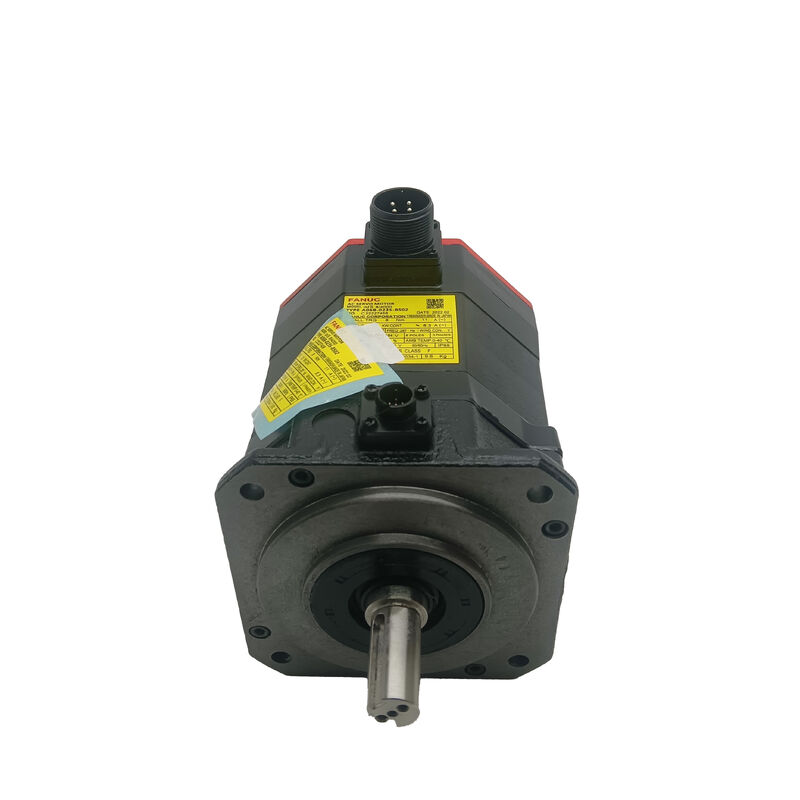

Αριθμός Εξαρτήματος: A06B-0235-B400
Επίσης Αναζητήθηκε Ως: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Μοντέλο Κινητήρα: αiS 8/4000
Κατηγορία: Σερβοκινητήρας AC χωρίς ψήκτρες Fanuc Alpha iS Series

Ο αiS 8/4000 είναι ένας από τους πιο ευρέως χρησιμοποιούμενους σερβοκινητήρες εργαλειομηχανών της Fanuc. Η διαμόρφωση A06B-0235-B400 διαθέτει ευθύ λείο άξονα με φρένο 24V με ελατήριο - ιδανικό για κάθετους άξονες CNC που απαιτούν ευέλικτους συνδέσμους δίσκου ή διαχωρισμένου άξονα και λειτουργική ασφάλεια φρένων.

• 8 Nm Ροπή Ακινητοποίησης στις 4.000 σ.α.λ. ονομαστική ταχύτητα
• 2,5 kW Ονομαστική Έξοδος για απαιτητικές εφαρμογές CNC
• Ευθύς Λείος Άξονας (ST, SLK) για συνδέσμους ακριβείας σερβοκινητήρων
• Φρένο 24V με Ελατήριο για ασφάλεια κάθετου άξονα
• Απόλυτος Κωδικοποιητής Alpha i A1000 με 1.000.000 παλμούς/περιστροφή
• Βαθμός Προστασίας IP65 για βιομηχανικά περιβάλλοντα

Οκτώ Newton-μέτρα ροπής ακινητοποίησης παρέχουν σημαντική ικανότητα για κύκλους κατεργασίας υψηλών απαιτήσεων. Σε σφαιρική βίδα με βήμα 10mm και απόδοση 90%, τα 8 Nm διατηρούν περίπου 4,5 kN αξονικής δύναμης - επαρκή για κάθετες εφαρμογές άξονα Ζ με σημαντικό περιθώριο για φορτία κοπής.

Η ονομαστική ταχύτητα 4.000 σ.α.λ. κινεί μια βίδα με βήμα 10mm με 40 m/min σε άμεση σύζευξη, επιτυγχάνοντας πρακτικές ταχύτητες ταχείας διαδρομής χωρίς την ανάγκη κιβωτίων ταχυτήτων. Η συνεχής ονομαστική έξοδος 2,5 kW διαχειρίζεται τυπικούς κύκλους λειτουργίας κατεργασίας CNC χωρίς θερμική υπερφόρτωση.

Ο ευθύς λείος άξονας (ονομασία ST/SLK) συνδέεται με συνδέσμους σερβοκινητήρων ακριβείας διαχωρισμένου άξονα, συμπεριλαμβανομένων συνδέσμων με μεμβράνη, δίσκο και σιαγόνες, οι οποίοι μεταδίδουν ροπή μέσω σύσφιξης τριβής. Αυτός ο σχεδιασμός απλοποιεί την αντικατάσταση του κινητήρα - απλώς χαλαρώστε τη σύσφιξη του συνδέσμου, αφαιρέστε τον κόμβο και επανεγκαταστήστε χωρίς διαδικασίες ευθυγράμμισης κλειδιού ή καθίσματος κώνου.

Το ηλεκτρομαγνητικό φρένο εφαρμόζεται με ελατήριο και απελευθερώνεται ηλεκτρικά, παρέχοντας ασφαλή λειτουργία για εφαρμογές κάθετου άξονα:

• Το ελατήριο κρατά το φρένο ενεργοποιημένο εξ ορισμού
• Απαιτείται 24V DC για την απελευθέρωση του φρένου για περιστροφή
• Αυτόματη ενεργοποίηση κατά τη διάρκεια Ε-STOP, απώλειας τροφοδοσίας ή απενεργοποίησης σερβοκινητήρα
• Καμία εξάρτηση από λογισμικό ή ηλεκτρονικά για τη λειτουργία ασφαλείας
• Απαραίτητο για τη συγκράτηση της κεφαλής του άξονα σε κάθετο άξονα Ζ

Ο σειριακός απόλυτος κωδικοποιητής παρέχει ανάλυση 1.000.000 παλμών ανά περιστροφή, επιτρέποντας δυνατότητα τοποθέτησης υπο-μικρομέτρου. Σε συνδυασμό με το φρένο με ελατήριο, αυτό επιτρέπει άμεση ανάκτηση θέσης μετά από συμβάντα τροφοδοσίας χωρίς κύκλους ομογενοποίησης. Ο μετρητής απόλυτης πολλαπλών στροφών διατηρείται από εφεδρική μπαταρία στον σερβοενισχυτή.

• Κάθετος άξονας Ζ σε κάθετα κέντρα κατεργασίας CNC με ευέλικτους συνδέσμους
• Κάθετοι ή κεκλιμένοι άξονες τροφοδοσίας κέντρων περιστροφής CNC
• Κάθετοι άξονες μεταφοράς και ανύψωσης αυτοματοποιημένων κυψελών
• Άξονας Ζ σε θέσεις εργασίας ρομπότ Fanuc και περιστρεφόμενα τραπέζια
• Αντικατάσταση φθαρμένων μονάδων B400 σε υπάρχοντα μηχανήματα
