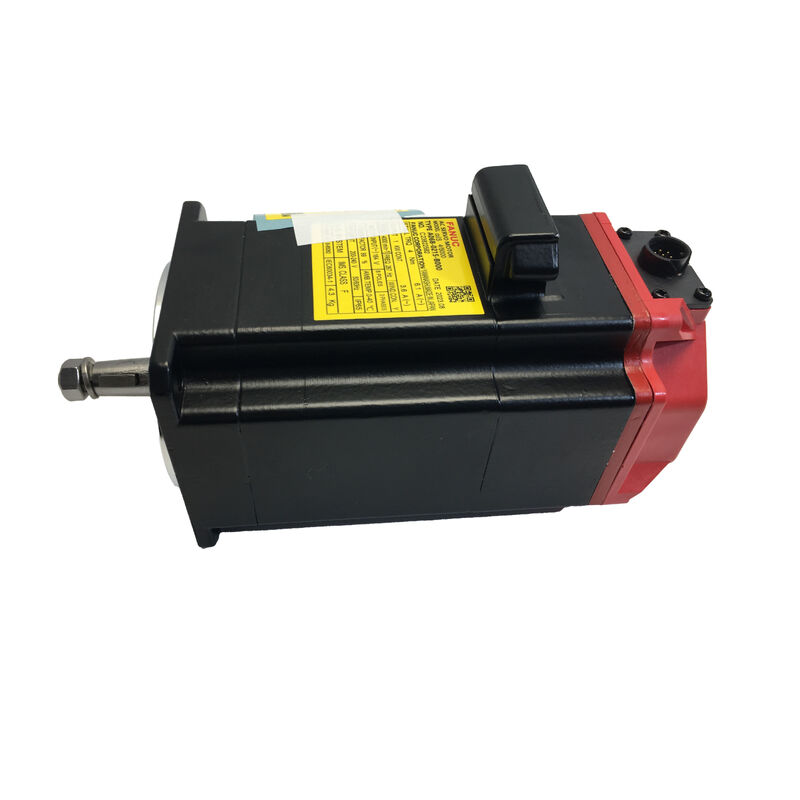

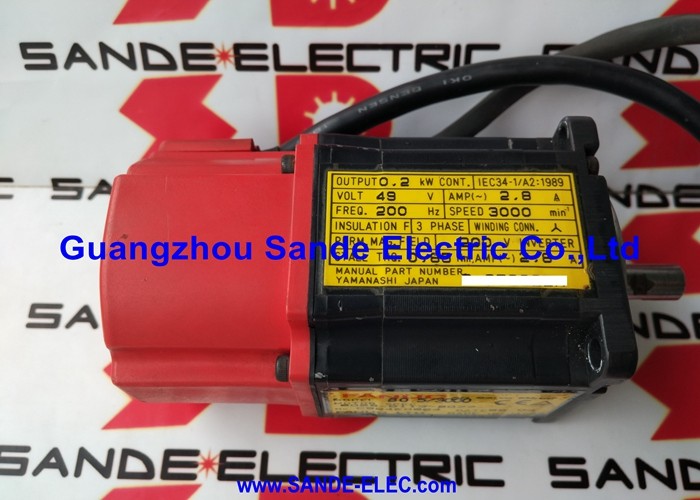

FANUC A06B-0232-B100 AC Servo Motor αiS 8/6000 2,2 kW 8 Nm 6.000 στροφές ανά λεπτό αiA 1000 παλμικός κωδικοποιητής IP65 200V

Προδιαγραφές σε μια ματιά

Για ποιο σκοπό έχει σχεδιαστεί το αiS 8/6000

Η ταχύτητα είναι το καθοριστικό χαρακτηριστικό του αiS 8/6000.6,000 στροφές ανά λεπτό συνεχώςΟ συνδυασμός αυτός θέτει τον κινητήρα σε μια συγκεκριμένη και απαιτητική ζώνη εφαρμογής:Άξονες τροφοδοσίας υψηλής ταχύτητας σε κέντρα επεξεργασίας CNC όπου οι γρήγορες διαδρομές πρέπει να είναι ταυτόχρονα γρήγορες και ακριβείς, και όπου το σέρβο πρέπει να μεταβαίνει ομαλά από ταχεία διαδρομή με πλήρη ταχύτητα σε ακριβή διακοπή τροφοδοσίας χωρίς να χάνει την ακρίβεια της θέσης.

Η ονομασία αiS υποδεικνύει το σημείο όπου βρίσκεται ο κινητήρας αυτός στην ιεραρχία προϊόντων της FANUC.Σειρά Αλφα Σείναι η βιομηχανική γραμμή κινητήρων σερβοκινητήρων της FANUC, κατασκευασμένη για ενσωμάτωση με συστήματα CNC της FANUC (Σειρά 16i, 18i, 21i, 30i, 31i, 32i και 0i) και σχεδιασμένη γύρω από τις αi μονάδες ενισχυτή σερβοκινητήρων της FANUC.Κάθε προδιαγραφή η διεπαφή παλμικού κωδικοποιητή, το σύνολο παραμέτρων του κινητήρα, η αντιστοίχιση της κίνησης συντονίζεται στο πλαίσιο του κλειστού οικοσυστήματος FANUC όπου το CNC, ο ενισχυτής και ο κινητήρας κατασκευάζονται ως ένα σύστημα, όχι συναρμολογούνται από ξεχωριστούς προμηθευτές.

8 Nm σε 6.000 στροφές/δευτερόλεπτο Το Τρίγωνο Επιδόσεων

Η επιλογή του κινητήρα σερβοσυστήματος περιλαμβάνει μια τριδιάστατη ανταλλαγή μεταξύ ροπής, ταχύτητας και μεγέθους πλαισίου.,και το αiS 8/6000 το κάνει χωρίς να μετακινηθεί σε μεγαλύτερο πλαίσιο.

8 Nm ροπή σταθμούορίζει τι μπορεί να σπρώξει ο άξονας, η συνεχής δύναμη που είναι διαθέσιμη στο εύρος πλήρους ταχύτητας.Αυτή είναι η τιμή που καθορίζει αν ο κινητήρας μπορεί να οδηγήσει το φορτίο μέσω μιας λειτουργίας κοπής χωρίς θερμική υπερφόρτωση.

6,000 στροφές ανά λεπτόείναι η ονομαστική συνεχής ταχύτητα. Σε αυτή την ταχύτητα, ο κινητήρας παράγει 2,2 kW συνεχούς μηχανικής ισχύος, αρκετό για άξονες τροφοδοσίας κέντρου επεξεργασίας υψηλής ταχύτητας, ταχείς τροφοδοσίες,και κάθε άξονα όπου η ταχύτητα διασταύρωσης είναι μια άμεση παράμετρος παραγωγικότητας της μηχανής.

Σημαντικό ρεύμα σε 80 AΤο υψηλό ρεύμα κορύφους σημαίνει απότομη εκτέλεση προφίλ ταχύτητας:Ο κινητήρας φτάνει γρήγορα την επιδιωκόμενη ταχύτητα, αποθηκεύεται χωρίς υπέρβαση και ανακάμπτει από διαταραχή φορτίου μέσα σε ένα στενό παρακάτω παράθυρο σφάλματος.Αυτό είναι που κάνει τη διαφορά μεταξύ ενός servo που κρατά τη θέση σε υψηλή feedrate και ένα που συσσωρεύει λάθος παρακολούθησης υπό φορτίο.

αiA 1000 Pulsecoder: Το Ίδρυμα Feedback

Κάθε πλοίο A06B-0232-B100 με τα συστήματα FANUCαiA 1000 παλμικός κωδικοποιητήςείναι ενσωματωμένος στο σώμα του κινητήρα.000Η διαβίβαση των 1000 παλμών θέσης ανά περιστροφή μέσω της υψηλής ταχύτητας διασύνδεσης συρροϊκής ανάδρασης της FANUC στον αi servo ενισχυτή.

Ο παλμικός κωδικοποιητής επικοινωνεί όχι μόνο τη θέση, αλλά και τη θερμοκρασία του κινητήρα και την κατάσταση εσωτερικού σφάλματος μέσω της ίδιας σειριακής σύνδεσης.και τα γεγονότα υπερβολικής ταχύτητας αναφέρονται όλα πίσω μέσω της διεπαφής του παλμικού κωδικοποιητή στο CNC η μηχανή δεν χρειάζεται ξεχωριστή καλωδίωση αισθητήρα για την ανίχνευση των συνθηκών σφάλματος του κινητήραΗ ενσωμάτωση αυτή δεν είναι τυχαία· αποτελεί βασική αρχή σχεδιασμού του συστήματος FANUC αi, όπου η διαγνωστική ορατότητα σε κάθε συστατικό είναι ενσωματωμένη αντί να προστίθεται.

Για μηχανές με πολλαπλούς άξονες, the standardized αiA 1000 interface across all motors in the αiS series means the same encoder cable family (FANUC A66L-0001 series) and the same parameter set apply regardless of motor size — simplifying spares management and reducing the number of configuration variables in multi-axis systems.

IP65 Κεφάλαιο ️ Σφραγισμένο για περιβάλλοντα CNC

Το A06B-0232-B100 φέρειΚεφάλαιο με βαθμολογία IP65Οι σέρβο κινητήρες υψηλών ταχυτήτων παράγουν θερμότητα στα ρουλεμάν και τις περιέλιξές τους.Σε περιβάλλον μηχανήματος εργαλείου όπου το ψυκτικό υγρό ψεκαστεί ενεργάΗ ποιότητα σφράγισης του κιβωτίου του κινητήρα δεν είναι δευτερεύουσα προδιαγραφή ∙ καθορίζει τη διάρκεια ζωής.

Σε10 κιλάΟ ευθείος άξονας επιτρέπει την άμεση σύνδεση με στροφίδες και τροχαλίες ζώνης με τη χρήση τυποποιημένων συνδετήρων FANUC χωρίς στοιχεία προσαρμογής. No keyway on the B100 shaft specification means the coupling relies on clamp-type connection — which is correct for servo applications where the high reversal frequency of CNC feed axes makes mechanical fretting a concern with keyed interfaces.

Ενσωμάτωση συστήματος: FANUC αi Σερβοενισχυτήρες

Το A06B-0232-B100 λειτουργεί στο πλαίσιο της FANUCαi σύστημα ενισχυτή σερβο- οι σέρβο-μονούλες των σειρών A06B-6096, A06B-6114 και A06B-6117 (SVM-Servo Module) που χρησιμοποιούνται στην αρχιτεκτονική του κιβωτίου τροφοδοσίας/ενισχυτή της FANUC με συνδυασμούς PSM (Power Supply Module) και SVM.

Με διαρκή ισχύ 2,2 kW και μέγιστη τάση 80 A, ο κινητήρας κινείται σε επίπεδο που βρίσκεται εντός του εύρους των μονόάξυλων και διάξυλων σερβομονδίων 20i και 40i SVM της FANUC.Η συγκεκριμένη επιλογή ενισχυτή εξαρτάται από την παραγωγή του συστήματος CNC, ο συνολικός αριθμός των αξόνων και η χωρητικότητα PSM στο ντουλάπι παραμέτρους που καθορίζονται από τον αρχικό σχεδιασμό του κατασκευαστή μηχανών εργαλείων και όχι μόνο από τον κινητήρα.

Οι κινητήρες αiS της FANUC είναι σχεδιασμένοι για άμεση αναγνώριση παραμέτρων: το CNC διαβάζει το μοντέλο του κινητήρα από τον κωδικοποιητή παλμών και φορτίζει αυτόματα τις σωστές παραμέτρους αύξησης.Σε κατάλληλα διαμορφωμένο σύστημα, η αντικατάσταση μιας αποτυχημένης μονάδας A06B-0232-B100 με μια νέα μονάδα δεν απαιτεί χειροκίνητη εισαγωγή παραμέτρων. Το σύστημα αναγνωρίζει εκ νέου τον κινητήρα κατά την εκκίνηση και φορτώνει αυτόματα τις παραμέτρους κίνησης.

Πού Βρίσκεται Αυτή η Μηχανή

Κέντρο επεξεργασίας CNC Άξονες τροφοδοσίας X/Y/Z∆ εταμελητήρια υψηλής ταχύτητας σε κάθετα και οριζόντια κέντρα επεξεργασίας, όπου η ταχεία διαδρομή σε 6.000 σ/min επιτρέπει την ταχεία τοποθέτηση μεταξύ των κοπών,και όπου η συνεχής ροπή 8 Nm διατηρεί τα ποσοστά τροφοδοσίας μέσω επιθετικής επεξεργασίας.

Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσκευών- Μηχανές με βελτιστοποιημένο κύκλο όπου η αναλογία του γρήγορου χρόνου διαδρομής προς τον χρόνο κοπής είναι κρίσιμη για την απόδοση του μέρους και όπου η ικανότητα άξονα τροφοδοσίας 6.000 σ.μ. μειώνει άμεσα τον χρόνο μη κοπής ανά μέρος.

Άξονες μηχανών άλεσης ακριβείας- η τροχονόμηση και η τροχονόμηση των τροχών χρησιμοποιούνται σε επιφάνειες ακριβείας και κυλινδρικές λιποποιήσεις,όπου ο συνδυασμός της υψηλής ταχύτητας για την τοποθέτηση και της σταθερής ροπής χαμηλής ταχύτητας για λεπτές αυξήσεις τροφοδοσίας είναι η καθοριστική απαίτηση.

Δείκτης πύργου κέντρου στροφής και κινητήρες άξονα- οι άξονες Z και X σε μηχανομηχανές CNC υψηλής ταχύτητας, όπου η γρήγορη επανατοποθέτηση μεταξύ αλλαγών εργαλείων και περικοπών κοπής είναι μια άμεση παράμετρος παραγωγικότητας.

Άξονες ηλεκτρονικών μηχανημάτων για την εκτόξευση συρμάτων και μηχανημάτων για την εκτόξευση ηλεκτρονικών μηχανημάτων- άξονες ακρίβειας όπου η ικανότητα υψηλής ταχύτητας 6.000 στροφές/δευτερόλεπτο επιτρέπει γρήγορη διαδρομή σε ακατέργαστη θέση, ενώ η ροπή 8 Nm διατηρεί την απαίτηση σταθερής ταχύτητας και σταθερής δύναμης για τον ακριβή έλεγχο τροφοδοσίας EDM.

Α06Β-0232-Β100 Διαφορετικό πλαίσιο

Η ονομασία B100 στο σύστημα αριθμών εξαρτημάτων της FANUC το προσδιορίζει ως τοευθείος άξονας, κανονικός, χωρίς πέδη, αiA 1000 παλμικός κωδικοποιητήςΔιαμόρφωση του αiS 8/6000 κινητήρα.

• Α06Β-0232-Β400Με ηλεκτρομαγνητικό φρένο συνεχούς ρεύματος 24V
• Α06Β-0232-Β200∆εύτερο άξονα
• Α06Β-0233-Β100ΑiS 8/6000HV(σύστημα κατηγορίας 400V, τροφοδοσία 400/480V)

Το A06B-0232-B100 είναι το πρότυπο 200V, χωρίς φρένα,διαμόρφωση ευθείου άξονα ∙ η πιο συχνά προσδιοριζόμενη παραλλαγή για οριζόντιους και τυποποιημένους άξονες τροφοδοσίας CNC όπου δεν απαιτείται κράτηση της βαρύτητας και χρησιμοποιείται σύστημα ενισχυτή 200V.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ A06B-0232-B100 και A06B-0233-B100;

Και οι δύο είναι κινητήρες FANUC αiS 8/6000 με τις ίδιες μηχανικές προδιαγραφές και ροπή.Το A06B-0232-B100 είναι η έκδοση 200V, που χρησιμοποιούνται με συστήματα ενισχυτών FANUC αi κατηγορίας 200V.Το A06B-0233-B100 είναι η έκδοση HV (υψηλής τάσης)Οι δύο δεν είναι ηλεκτρικά εναλλάξιμες. Ελέγξτε πάντα την τάση τάσης του συστήματος ενισχυτή του εξοπλισμού σας πριν από την παραγγελία.

Ε2: Ποιος ενισχυτής FANUC είναι συμβατός με τον A06B-0232-B100;

Το A06B-0232-B100 είναι συμβατό με το FANUCΜονάδες ενισχυτών σέρβο της σειράς αi (SVM)∆ περιλαμβανομένων των σειρών A06B-6096, A06B-6114 και A06B-6117, ανάλογα με τη γενιά CNC και τη διαμόρφωση του κιβωτίου.Η συγκεκριμένη μονάδα εξαρτάται από την αρχική αρχιτεκτονική PSM/SVM της μηχανής και τον αριθμό των αξόνων που ελέγχονται.Για την ακριβή αντιστοίχιση των ενισχυτών, ανατρέξτε στην ηλεκτρική τεκμηρίωση του μηχανήματος ή στο εγχειρίδιο περιγραφής των ενισχυτών FANUC αi για τη σειρά CNC.

Ε3: Η συσκευή A06B-0232-B100 απαιτεί εντοπισμό μετά από κύκλο τροφοδοσίας;

Ο αiA 1000 παλμικός κωδικοποιητής στο A06B-0232-B100 είναι έναπρόσθετη συσκευήΣε κάθε εκκίνηση μηχανής, κάθε άξονας πρέπει να εκτελέσει μια ακολουθία επιστροφής αναφοράς (home) πριν το CNC μπορεί να δεχθεί εντολές κίνησης άξονα.Αυτή είναι η τυποποιημένη διαδικασία λειτουργίας για τις μηχανές FANUC που χρησιμοποιούν κωδικοποιητές παλμών αiAΟι απόλυτες παραλλαγές του FANUC (αiA 64, αiA 128) διατηρούν τη θέση χωρίς εντοπισμό, αλλά είναι μια ξεχωριστή διαμόρφωση αριθμού τμήματος.

Ε4: Μπορεί ο κινητήρας A06B-0232-B100 να χρησιμοποιηθεί για την αντικατάσταση παλαιότερου κινητήρα FANUC α-series (μη i)?

Η σειρά αiS χρησιμοποιεί διαφορετικούς ενισχυτές, διαφορετικό πρωτόκολλο διεπαφής pulsecoder και διαφορετικά σύνολα παραμέτρων κινητήρα από την προηγούμενη σειρά α (μη-i).Η αντικατάσταση ενός κινητήρα αiS σε σύστημα σχεδιασμένο για την παλαιότερη σειρά α απαιτεί την αντικατάσταση της μονάδας ενισχυτή σερβοκυμάτων και την ενημέρωση του συνόλου παραμέτρων CNCΌταν αντικαθίσταται ένας αiS κινητήρας με άλλο αiS κινητήρα του ίδιου αριθμού εξαρτήματοςη αντικατάσταση είναι άμεση χωρίς να απαιτούνται αλλαγές στο σύστημα.

Ε5: Τι υποδηλώνει το προσάρτημα B100 και είναι διαθέσιμη μια έκδοση με φρένο;

Στην δομή αριθμού μερών του κινητήρα σερβοκινητήρα της FANUC,Β100προσδιορίζει τη συνήθη ευθεία στροφή άξονα χωρίς φρένα με τον αiA 1000 παλμικό κωδικοποιητή.μηχανισμοί βαρύτητας η έκδοση με φρένα είναιΑ06Β-0232-Β400Η τροφοδοσία του φρένου πρέπει να συνδέεται χωριστά από το σύστημα ενισχυτή.
