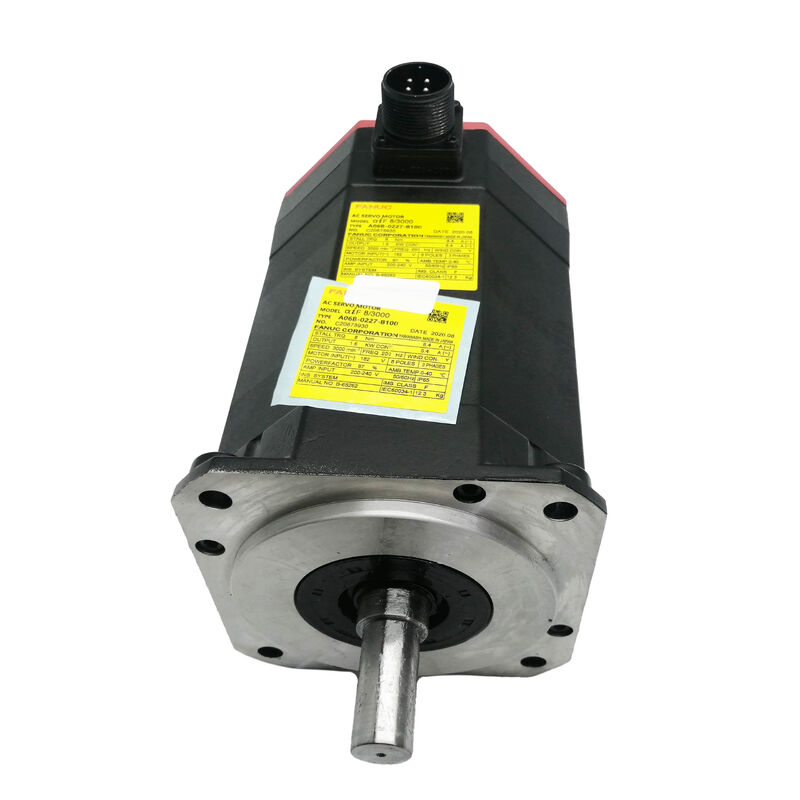

Μηχανή Σερβοκινητήρα AC Fanuc A06B-0227-B100
Υπάρχει λόγος που τα εργαστήρια που είναι εξοπλισμένα με Fanuc διστάζουν να αντικαταστήσουν εξαρτήματα με φθηνότερες εναλλακτικές λύσεις – και ο A06B-0227-B100 είναι ένα χαρακτηριστικό παράδειγμα του γιατί αυτή η αφοσίωση έχει πρακτική αξία. Αυτός δεν είναι ένας κινητήρας που αγοράζετε επειδή φαίνεται ωραίος σε ένα φύλλο προδιαγραφών. Τον αγοράζετε επειδή το μηχάνημα στο οποίο τοποθετείται σχεδιάστηκε γύρω από αυτόν, και η τοποθέτηση οτιδήποτε άλλου σε αυτή τη θέση εισάγει μεταβλητές που κανείς στο εργαστήριο δεν έχει χρόνο να διαχειριστεί.
Προδιαγραφές Κινητήρα & Εφαρμογή
Ο A06B-0227-B100 ανήκει στη σειρά σερβοκινητήρων AiF (Alpha i F-series) της Fanuc – κατασκευασμένος ειδικά για εφαρμογές τροφοδοσίας CNC όπου η ζήτηση είναι συνεχής, οι ανοχές είναι στενές και ο χρόνος διακοπής λειτουργίας είναι δαπανηρός. Το "8" στο AiF8 αναφέρεται στην κατηγορία ροπής του κινητήρα, και η ονομαστική ταχύτητα 3000 RPM είναι η συνεχής ονομαστική του ταχύτητα.
Αυτός ο συνδυασμός τον τοποθετεί ακριβώς στην περιοχή αυτών που θα βρίσκατε να οδηγούν έναν τυπικό άξονα τροφοδοσίας σε ένα κάθετο κέντρο κατεργασίας ή ένα κέντρο περιστροφής – όχι μια εφαρμογή ελαφριάς χρήσης, όχι έναν εξειδικευμένο άξονα, απλώς σταθερό, εργατικό έλεγχο κίνησης που κάνει τη δουλειά του.
Ενσωμάτωση Συστήματος
Η Fanuc σχεδίασε τη σειρά AiF για άμεση ενσωμάτωση με τους ενισχυτές σερβοκινητήρων της σειράς αi μέσω του πρωτοκόλλου επικοινωνίας FSSB (Fanuc Serial Servo Bus). Αυτή η ενσωμάτωση διασφαλίζει ότι η απόκριση του άξονα αισθάνεται διαφορετική σε ένα εγγενές σύστημα Fanuc σε σχέση με ένα που έχει συναρμολογηθεί με μικτά εξαρτήματα. Η ανάδραση του κωδικοποιητή είναι σειριακή υψηλής ανάλυσης, ο οδηγός και ο κινητήρας έχουν ρυθμιστεί ο ένας για τον άλλο από το εργοστάσιο, και το CNC γνωρίζει ότι επικοινωνεί ακριβώς με το υλικό που αναμένει.
Ανθεκτικότητα & Κατασκευή
Ένα πράγμα που ξεχωρίζει στους κινητήρες αυτής της κατηγορίας – όταν συντηρούνται σωστά, διαρκούν. Η σειρά AiF χρησιμοποιεί δικό της σχεδιασμό κωδικοποιητή της Fanuc, ο οποίος είναι ενσωματωμένος στον κινητήρα αντί να είναι βιδωμένος εκ των υστέρων. Αυτό έχει σημασία για την αντίσταση στη δόνηση και την ακεραιότητα του σήματος, ειδικά σε περιβάλλοντα όπου η ομίχλη ψυκτικού, τα τσιπς και ο θερμικός κύκλος είναι μέρος της καθημερινής ρουτίνας.
Η διαμόρφωση SLK σε αυτή τη μονάδα καθορίζει τον τύπο του άξονα και τη διάταξη του συνδετήρα – λεπτομέρειες που έχουν σημαντική σημασία κατά την τοποθέτηση του κινητήρα σε ένα συγκεκριμένο σχέδιο μηχανής. Δεν μοιράζονται όλοι οι κινητήρες A06B την ίδια μηχανική διεπαφή, και η λανθασμένη επιλογή σπαταλά πολύτιμο χρόνο.
Συνήθεις Σενάρια Αντικατάστασης
Αυτός ο κινητήρας συνήθως εμφανίζεται σε μία από τις δύο περιπτώσεις: μια μηχανή που εμφανίζει επίμονους κωδικούς συναγερμού SV που η αντικατάσταση του οδηγού δεν έχει επιλύσει, ή μια προγραμματισμένη ανακατασκευή όπου ένα εργαστήριο ανανεώνει ένα παλιό κέντρο κατεργασίας πριν αποτύχει απροσδόκητα ο κινητήρας.
Σε διαγνωστικές περιπτώσεις, η διαδρομή συνήθως ξεκινά από τον οδηγό, μετακινείται στην καλωδίωση και καταλήγει στον κινητήρα όταν όλα τα άλλα ελέγχονται καθαρά. Σφάλματα σφάλματος θέσης, θερμικοί συναγερμοί ή ασταθής συμπεριφορά του άξονα που η παρακολούθηση και η ρύθμιση δεν μπορούν να σταθεροποιήσουν είναι κλασικά σημάδια.
Συχνές Ερωτήσεις
Με ποιον ενισχυτή οδηγού Fanuc λειτουργεί αυτός ο κινητήρας;
Ο A06B-0227-B100 έχει σχεδιαστεί για χρήση με ενισχυτές σερβοκινητήρων Fanuc αi-series. Η συγκεκριμένη μονάδα ενισχυτή – ονομαστική ένταση ρεύματος και αριθμός αξόνων – εξαρτάται από τη διαμόρφωση της μηχανής σας. Επαληθεύετε πάντα με τα ηλεκτρικά σχέδια της μηχανής σας πριν αγοράσετε έναν εφεδρικό ενισχυτή μαζί με τον κινητήρα.
Μετά την αντικατάσταση αυτού του κινητήρα, πώς μοιάζει η διαδικασία εκκίνησης στον ελεγκτή;
Η φυσική εγκατάσταση είναι το απλό μέρος. Από την πλευρά του CNC, θα χρειαστεί να επιβεβαιώσετε ότι οι παράμετροι του κινητήρα έχουν ρυθμιστεί σωστά – τύπος κωδικοποιητή, όρια ροπής και τιμές ρύθμισης ειδικές για τον άξονα. Εάν έχετε ένα αντίγραφο ασφαλείας παραμέτρων από πριν από την αποτυχία, η επαναφορά είναι γρήγορη. Χωρίς αυτό, θα χρειαστείτε την αρχική τεκμηρίωση παραμέτρων του κατασκευαστή της μηχανής.
Είναι τα 3000 RPM η ταχύτητα λειτουργίας ή η μέγιστη ταχύτητα;
Είναι η ονομαστική μέγιστη. Η πραγματική ταχύτητα του άξονα σε λειτουργία εξαρτάται από την αναλογία μηχανικής μείωσης μεταξύ του κινητήρα και του άξονα – βήμα σφαιρικής βίδας, αναλογία κιβωτίου ταχυτήτων, κ.λπ. Οι περισσότεροι άξονες τροφοδοσίας CNC λειτουργούν αυτόν τον κινητήρα πολύ κάτω από το όριο των 3000 RPM κατά την κανονική κοπή. Η συνεχής λειτουργία στη μέγιστη ταχύτητα δεν είναι τυπική και δεν συνιστάται για τη μακροπρόθεσμη υγεία του κινητήρα.
Μπορεί ένας αποτυχημένος κωδικοποιητής σε αυτόν τον κινητήρα να αντικατασταθεί ξεχωριστά;
Τεχνικά εφικτό, αλλά όχι απλό. Οι κωδικοποιητές Fanuc είναι ιδιόκτητοι και συνδυάζονται με τον κινητήρα – η αντικατάσταση απαιτεί την εύρεση της σωστής μονάδας κωδικοποιητή και τη σωστή επανεγκατάσταση, συμπεριλαμβανομένης οποιασδήποτε βαθμονόμησης θέσης που χρειάζεται ο κινητήρας στη συνέχεια. Για τα περισσότερα εργαστήρια, η πλήρης αντικατάσταση του κινητήρα είναι η πιο αξιόπιστη διαδρομή, εκτός εάν έχετε έναν ειδικό που κάνει την εργασία του κωδικοποιητή.
Πώς μπορώ να επιβεβαιώσω ότι αυτό είναι το σωστό εξάρτημα για τη μηχανή μου;
Η πιο αξιόπιστη μέθοδος είναι ο έλεγχος της λίστας ανταλλακτικών της μηχανής σας ή της πινακίδας του κινητήρα στη μονάδα που αντικαθίσταται. Ο πλήρης αριθμός εξαρτήματος – συμπεριλαμβανομένης της κατάληξης B100 – πρέπει να ταιριάζει ακριβώς. Οι μερικές αντιστοιχίες στον βασικό αριθμό δεν επαρκούν· διαφορετικές καταλήξεις υποδεικνύουν διαφορετικές διαμορφώσεις άξονα, τύπους συνδετήρων ή προδιαγραφές περιέλιξης που ενδέχεται να μην είναι εναλλάξιμες.
