Δοκιμαστική μηχανή Fanuc AC A06B-0223-B100

βis Σειρά · Χωρίς φρένα · Σύνθετος κινητήρας CNC

Η Υπόθεση για την Ορθή Έκδοση της Μηχανής

Στην επεξεργασία CNC, ο κινητήρας είναι το σημείο όπου οι ηλεκτρονικές εντολές μετατρέπονται σε φυσική κίνηση.ή ένα ασυμβίβαστο ζεύγος οδήγησης και τα προβλήματα εμφανίζονται στα μέρη: σημάδια κουβέντας, θέση, ασυνέπεια του χρόνου κύκλου.

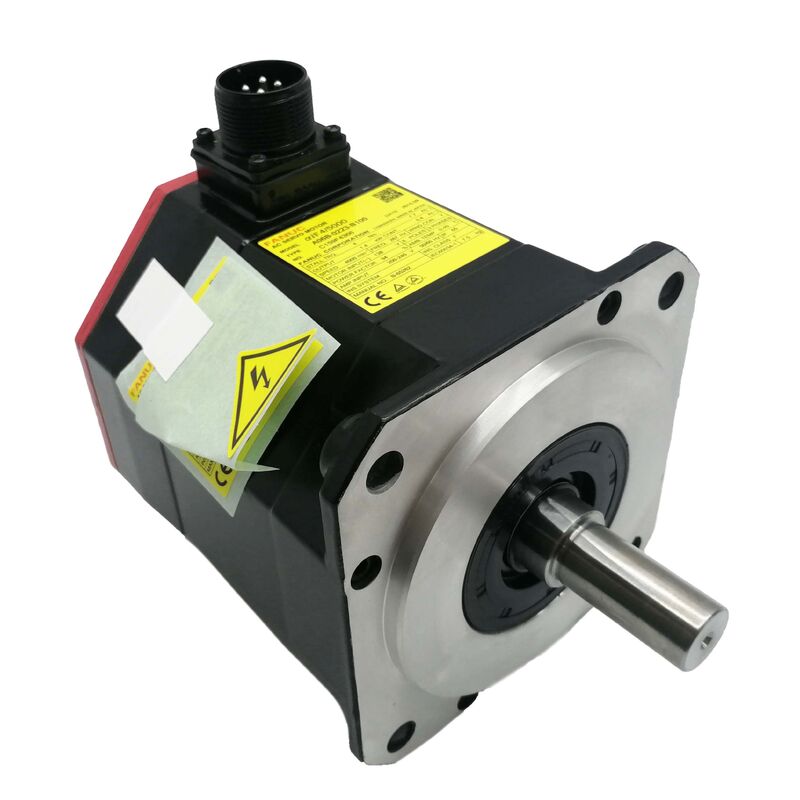

Ο κινητήρας Fanuc A06B-0223-B100 είναι κινητήρας κυστών β-series AC που έχει σχεδιαστεί για τις απαιτήσεις του άξονα τροφοδοσίας των συμπαγών και μεσαίου εύρους μηχανημάτων CNC. It runs without an integrated brake — a deliberate choice for horizontal axis configurations — and connects directly to FANUC's βi amplifier ecosystem without adaptation hardware or custom parameter mappingΓια τους κατασκευαστές μηχανών και τις ομάδες συντήρησης που χρειάζονται έναν κινητήρα που απλά λειτουργεί μέσα σε μια υπάρχουσα εγκατάσταση FANUC, αυτή η εγγενής συμβατότητα είναι το σημείο εκκίνησης για όλα τα άλλα.

Προδιαγραφές

Σε τι είναι πραγματικά καλή αυτή η μηχανή;

Στην πράξη, ο A06B-0223-B100 είναι βελτιστοποιημένος για κάτι διαφορετικό:συνέπεια σε επίπεδο άξονα σε μηχανές όπου ο αριθμός των κύκλων είναι υψηλός και οι ανοχές των εξαρτημάτων δεν έχουν μεγάλο περιθώριο διακύμανσης.

Μερικά συγκεκριμένα πράγματα που αντέχουν κάτω από εργασιακές συνθήκες:

Απόλυτη μνήμη θέσης.Ο σειριακός κωδικοποιητής διατηρεί δεδομένα θέσης χωρίς μπαταρία ή μηχανική αναφορά.

Σφραγίδα στο τέλος του αγωγού που πραγματικά διαρκεί.Η σφραγίδα του αγωγού IP67 είναι κατασκευασμένη για περιβάλλοντα όπου η ομίχλη ψύξης είναι σταθερή. Δεν απαιτεί ειδικά διαστήματα συντήρησης.

Παροχή ροπής χωρίς κοχλίστρες.Η σχεδίαση της επικάλυψης διατηρεί τη ροπή ροπής χαμηλή σε όλο το εύρος ταχύτητας.

Θερμική σταθερότητα σε κάθε βάρδια.Η τάξη μόνωσης και η επιλογή ρουλεμάν είναι μεγέθους για συνεχή λειτουργία, όχι μόνο για σύντομες εκρήξεις.

Πού χωράει σε μια μηχανή

Η σειρά βis συμπληρώνει το συμπαγές άκρο της σειράς κινητήρων servo της FANUC.

Εργαλεία πλέγματος CNC (συμπληρωματικές πλατφόρμες)Η ανταπόκριση του κινητήρα σε χαμηλά ποσοστά τροφοδοσίας διατηρεί τη σταθερότητα της επιφάνειας σε μεγάλες σειρές παραγωγής.

Μικρά και μεσαία κατακόρυφα κέντρα επεξεργασίαςΔυναμικό κίνησης στον άξονα Χ και Y όπου το αποτύπωμα του μηχανήματος είναι περιορισμένο και ο κινητήρας πρέπει να λειτουργεί αξιόπιστα σε στενά περιβάλλοντα με συστήματα ψύξης κοντά.

Κέντρα γεώτρησης και εξόρυξηςΗ χαμηλή αδράνεια του κινητήρα και η γρήγορη ανταπόκριση ροπής μειώνουν τον χρόνο κύκλου χωρίς να θυσιάζουν την ακρίβεια θέσης.

Δευτερεύοντες και βοηθητικοί άξονεςΣτροφικά τραπέζια, μηχανές αλλαγής εργαλείων και συστήματα παλέτας σε μηχανές πολλαπλών διαδικασιών που χρειάζονται πλήρη συμβατότητα με το πρωτόκολλο FANUC χωρίς το μέγεθος και το κόστος μιας μονάδας αi-series.

Νέα μονάδα έναντι της εναλλακτικής αγοράς

Οι σέρβο κινητήρες της FANUC κυκλοφορούν σε μια δευτερογενή αγορά που συνδυάζει νέα αποθέματα, ανακαινισμένες μονάδες, και - συχνότερα από ό,τι αναμένουν οι αγοραστές - αναφερόμενους κινητήρες χωρίς σαφές ιστορικό συντήρησης.Το A06B-0223-B100 δεν αποτελεί εξαίρεση..

Μια ανακαινισμένη μονάδα μπορεί να μοιάζει πανομοιότυπη κατά την άφιξη. Ο κωδικοποιητής έχει ώρες πάνω του. Τα ρουλεμάν μπορεί να έχουν μικροσκοπική κόπωση. Η μόνωση περιστροφής έχει περάσει θερμικούς κύκλους.Τίποτα από αυτά δεν είναι ορατό μέχρι ο κινητήρας να τρέχει σε μια μηχανή, συχνά μήνες μετά την εγκατάσταση.

Μια νέα μονάδα φέρνει μηδενικές ώρες λειτουργίας, ρουλεμάν και κωδικοποιητή σε εργοστασιακή κατάσταση, και πλήρη εγγύηση OEM.η προϋπόθεση έναρξης είναι σημαντική ανεξάρτητα από τη διαφορά στην τιμή αγοράς.

Σημειώσεις εγκατάστασης και αποθήκευσης

Πριν από την τοποθέτηση:Βεβαιωθείτε ότι η βαθμολογία του βi ενισχυτή ταιριάζει με την τρέχουσα προδιαγραφή του κινητήρα.Το εγχειρίδιο σύνδεσης FANUC βis είναι η έγκυρη πηγή για τις επαληθευμένες ζεύξεις.

Σε λειτουργία:Το πιο κοινό σημάδι έγκαιρης προειδοποίησης της φθοράς του καλωδίου κωδικοποιητή είναι η αργή αύξηση του άξονα μετά από σφάλμα που μπορεί να ανιχνευθεί μέσω της οθόνης διάγνωσης CNC πριν από την εμφάνιση οποιουδήποτε σκληρού συναγερμού.Ελέγξτε ετησίως τις σφραγίδες των συνδέσμων σε εγκαταστάσεις που εκτίθενται σε ψυκτικό υγρό.

Σε αποθήκη:0 ̊40 °C, χαμηλότερη από 75% σχετική υγρασία, χωρίς συμπύκνωση..

Συχνές Ερωτήσεις

Ε: Υπάρχει μια έκδοση αυτού του κινητήρα που περιλαμβάνει φρένο;Υπάρχει μια παραλλαγή με φρένα στην σειρά βis για εφαρμογές κάθετου άξονα.Η διαμόρφωση B100 δεν περιλαμβάνει φρένο και είναι κατάλληλη για οριζόντιους άξονες όπου δεν απαιτείται διατήρηση της διακοπής λειτουργίας.Εάν η εφαρμογή σας απαιτεί τη συγκράτηση βαρύτητας, θα πρέπει να καθοριστεί διαφορετική παραλλαγή προστίμου.

Ε2: Τι ενισχυτή απαιτεί αυτός ο κινητήρας;Το A06B-0223-B100 έχει σχεδιαστεί για χρήση με μονάδες ενισχυτών βi SVU ή βi SVM της σειράς FANUC.Επιβεβαιώστε την ειδική ζεύξη χρησιμοποιώντας την τεκμηρίωση επιλογής ενισχυτή κινητήρα της FANUC πριν από την αγορά.

Ε3: Μπορεί αυτό να αντικαταστήσει άμεσα έναν παλαιότερο κινητήρα β σειράς;Η σειρά βis χρησιμοποιεί ένα ενημερωμένο πρωτόκολλο σειριακού κωδικοποιητή σε σύγκριση με τους προηγούμενους κινητήρες β-series,που σημαίνει ότι οι παραμέτρους CNC θα πρέπει να επανεξεταστούν και να προσαρμοστούν μετά την εγκατάστασηΣυνιστάται επίσης ο έλεγχος της φυσικής καταλληλότητας, καθώς οι τοποθεσίες των συνδέσμων μπορεί να διαφέρουν μεταξύ των γενεών.

Ε4: Ποιοι ελεγκτές FANUC λειτουργούν με αυτόν τον κινητήρα;Οι συμβατοί ελεγκτές περιλαμβάνουν τις σειρές FANUC 0i-D, 0i-F, 30i, 31i και 32i όταν συνδυάζονται με τον σωστό ενισχυτή βi-series.Η συμβατότητα με άλλες γενιές ελεγκτών θα πρέπει να επιβεβαιώνεται με βάση τη δημοσιευμένη τεκμηρίωση ζεύξης της FANUC πριν από τη δέσμευση για το υλικό..

Ε5: Πώς μπορώ να επιβεβαιώσω ότι μια μονάδα είναι πραγματικά νέα πριν την αγορά;Οι νέες μονάδες φτάνουν σε σφραγισμένες συσκευασίες FANUC με άθικτες ετικέτες αυθεντικότητας, καθαρό άξονα που δεν δείχνει φθορά επαφής στο κλειδί και σειριακό αριθμό χωρίς προηγούμενο ιστορικό συντήρησης.Εάν ο πωλητής δεν μπορεί να παράσχει σαφή έγγραφα προέλευσης ή η μονάδα φτάνει χωρίς την αρχική συσκευασία, να το αντιμετωπίσει σαν μια κόκκινη σημαία και να ζητήσει διευκρινίσεις πριν αποδεχθεί την παράδοση.
