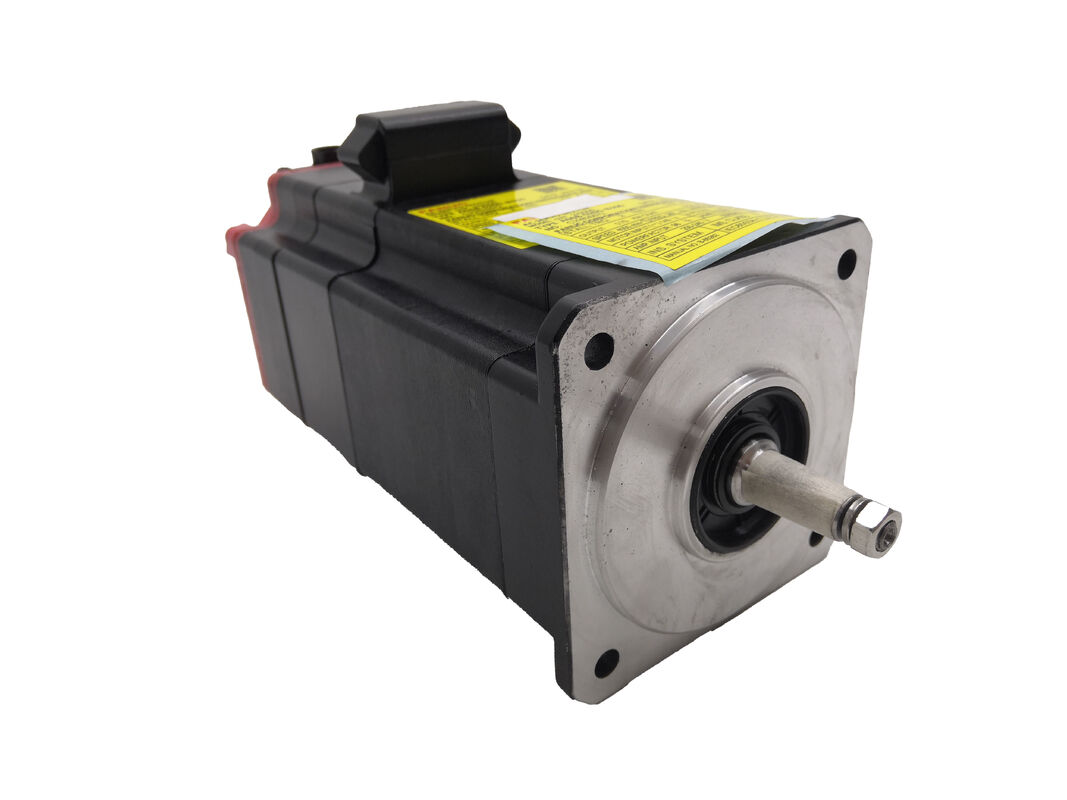

FANUC A06B-0205-B200 Σερβοκινητήρας εναλλακτικού ρεύματος
Άλφα iF 2/5000 με κλειδί
Βασικός διαχωριστικός παράγοντας: Μηχανική μετάδοση ισχύος
Ο FANUC A06B-0205-B200 AC servo κινητήρας της σειράς Alpha iF 2/5000 διαθέτει τον ίδιο αποδεδειγμένο πυρήνα κινητήρα με την ευρύτερη οικογένεια κινητήρων της σειράς B,αλλά είναι κατασκευασμένο με φ10 mm ευθεία άξονα που ενσωματώνει ένα κλειδίΑυτή η μηχανική διακόπτη παρέχει θετική μετάδοση ροπής, εξαλείφοντας την εξάρτηση από τη μόνα τριβή για τη μεταφορά της περιστροφικής δύναμης.
Αυτός ο κινητήρας παράγει ονομαστική ισχύ 0,75 kW (1,0 HP) σε 4.000 στροφές ανά λεπτό με μέγιστη ταχύτητα που φτάνει τα 5.000 στροφές ανά λεπτό..3 κιλά, διατηρεί ελαφριά κατασκευή χωρίς να θέτει σε κίνδυνο τις επιδόσεις.Ο ενσωματωμένος κωδικοποιητής παλμών FANUC Alpha iA1000 παρέχει την ανατροφοδότηση θέσης υψηλής ανάλυσης που είναι απαραίτητη για την ακρίβεια κλειστού κυκλώματος σε εφαρμογές CNC.
Τεχνικές προδιαγραφές
| Ονομαστική παραγωγή |
00,75 kW / 1,0 HP |
| Καθορισμένη ταχύτητα |
4,000 RPM |
| Μέγιστη ταχύτητα |
5,000 RPM |
| Δρόμος στάσης |
20,0 Nm |
| Μέγιστη ροπή |
8.3 Nm |
| ρεύμα στάσης |
3.5 Α (rms) |
| Σταθερή ροπή |
0.57 Nm/A (rms) |
| Σταθερή ΕΜΠ πίσω |
20 V (rms) / 1.000 min−1 |
| Αντίσταση θωράκισης |
1.1 Ω |
| Ινηρτία του περιστροφίου |
0.000526 kg*m2 |
| Μηχανική σταθερή χρόνου |
0.005 s |
| Συνέχεια θερμικού χρόνου |
20 λεπτά. |
| Στατική τριβή |
0.2 Nm |
| Τύπος άξονα |
Καθαρό με Keyway, φ10 mm |
| Κωδικοποιητής |
Αλφα iA1000 Κωδικοποιητής παλμού |
| Βάρος |
40,3 kg |
| Κράτηση του φρένου |
Δεν περιλαμβάνεται |
Πλεονέκτημα Keyway στις βιομηχανικές εφαρμογές
Η διαμόρφωση του άξονα με κλειδί παρέχει κρίσιμα οφέλη σε εφαρμογές που απαιτούν θετική μηχανική κλειδαριά υπό δυναμικές ή αντιστροφικές συνθήκες ροπής.Σε αντίθεση με ομαλούς άξονες που εξαρτώνται αποκλειστικά από τη δύναμη συμπίεσης ζεύξης, η κλειδαριά αποτρέπει τη σχετική περιστροφή μεταξύ άξονα και φορτίου, εξασφαλίζοντας αξιόπιστη μετάδοση ροπής σε απαιτητικά περιβάλλοντα.
Ο σχεδιασμός αυτός είναι ιδιαίτερα χρήσιμος για τις μονάδες κίνησης του άξονα τροφοδοσίας σε φρεατομηχανές, περιστρεφόμενα τραπέζια, κεφαλές δεικτών και σε οποιαδήποτε εφαρμογή όπου τα αμφίδρομα φορτία είναι κοινά.Ο κωδικοποιητής παλμών Alpha iA1000 επικοινωνεί μέσω του FSSB της FANUC (FANUC Serial Servo Bus) όταν συνδέεται με συμβατούς αi σειράς ενισχυτές servo, επιτρέποντας ακριβή έλεγχο CNC σε πολλούς άξονες.
Τυπικές εφαρμογές
- Κέντρα επεξεργασίας CNC και κέντρα στροφής - κινητήρες άξονα που απαιτούν μηδενική αντίσταση και ανοχή γλιστρίας
- Μεταφορές περιστρεφόμενης τραπέζης και άξονα ευρετηριασμού - εφαρμογές που επωφελούνται από σύνδεση με κλειδί υπό φορτίο κοπής
- Αυτοματοποιημένα συστήματα συναρμολόγησης και ρομποτικά τελικά ελεγκτικά μηχανήματα - όπου η επαναλαμβανόμενη τοποθέτηση υπό μεταβαλλόμενο φορτίο είναι απαραίτητη
- Άμεση ζεύξη σε στρογγυλοβίδες ή κιβώτια ταχυτήτων - απλούστευση του σχεδιασμού ζεύξης και βελτίωση της αξιοπιστίας της μεταφοράς ροπής
Εξετάσεις αντικατάστασης
Κατά την αντικατάσταση κινητήρων της οικογένειας A06B-0205, ελέγξτε τη διαμόρφωση του άξονα για να εξασφαλιστεί η συμβατότητα.και B000 (αστέρας ελαφρύς) είναι ηλεκτρικά πανομοιότυπα, αλλά απαιτούν διαφορετικές συνδέσειςΗ εγκατάσταση εσφαλμένου τύπου άξονα μπορεί να θέσει σε κίνδυνο τη μετάδοση ροπής και τις επιδόσεις του συστήματος.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του A06B-0205-B200 και των παραλλαγών B100 ή B000;
Η ηλεκτρική απόδοση του κινητήρα είναι πανομοιότυπη σε όλες τις τρεις παραλλαγές.και το B200 διαθέτει ευθεία άξονα με κλειδί (φ10 mm)Η επιλογή εξαρτάται από το σχεδιασμό του κόμβου ζεύξης ή φορτίου.
Το A06B-0205-B200 περιλαμβάνει φρένο στάθμευσης;
Όχι, η παραλλαγή αυτή δεν περιλαμβάνει ενσωματωμένο φρένο.επιλέξτε μια παραλλαγή με φρένα που προσδιορίζεται από το "4" στο τρίτο ψηφίο του προσθέτου (e)(π.χ. σειρά Β4XX).
Ποιος ενισχυτής FANUC είναι συμβατός με αυτόν τον κινητήρα;
Ο κωδικοποιητής παλμών Alpha iA1000 επικοινωνεί εγγενώς με τα συστήματα FANUC CNC μέσω FSSB.Ελέγξτε την ένδειξη της κάρτας άξονα ενισχυτή έναντι του ρεύματος στάθμευσης του κινητήρα 3.5 A (rms) και μέγιστο ρεύμα κίνησης 20 A (πίκος).
Μπορεί αυτός ο κινητήρας να χρησιμοποιηθεί ως άμεση αντικατάσταση ενός B200 από έναν παλαιότερο κινητήρα της σειράς Alpha iS;
Ενώ οι σειρές Alpha iF και Alpha iS μοιράζονται παρόμοιες φυσικές διαστάσεις, η συμβατότητα κωδικοποιητών και η σύνδεση ενισχυτών διαφέρουν μεταξύ των γενεών.επιβεβαιώνει ότι ο ενισχυτής αντικατάστασης υποστηρίζει τον κωδικοποιητή Alpha iA1000 και ότι οι παραμέτροι του κινητήρα στο CNC ταιριάζουν με το προφίλ iF 2/5000 για την αποφυγή αστάθειας ή σφαλμάτων συναγερμού.
Ποια είναι τα πιο συνηθισμένα σημεία βλάβης σε αυτόν τον κινητήρα, και μπορούν να επισκευαστούν;
Ο κωδικοποιητής παλμού Alpha iA1000 είναι το πιο κοινό συστατικό υπηρεσίας, με υποβάθμιση που εκδηλώνεται συνήθως ως ακανόνιστη τοποθέτηση ή συναγερμοί ανατροφοδότησης.Η φθορά των ρουλεμάντων σε εφαρμογές υψηλού κύκλου είναι ένα άλλο συχνό ζήτημαΚαι οι δύο μπορούν να επισκευαστούν από ειδικευμένους παρόχους υπηρεσιών της FANUC και αντιπροσωπεύουν γενικά πιο οικονομικές λύσεις από την πλήρη αντικατάσταση του κινητήρα.
Το FANUC A06B-0205-B200 είναι ένα εξαρτήμα OEM. Ελέγξτε πάντα τη διαμόρφωση του άξονα, τον τύπο κωδικοποιητή και τη συμβατότητα του ενισχυτή με την τεκμηρίωση του μηχανήματος σας πριν από την εγκατάσταση.
