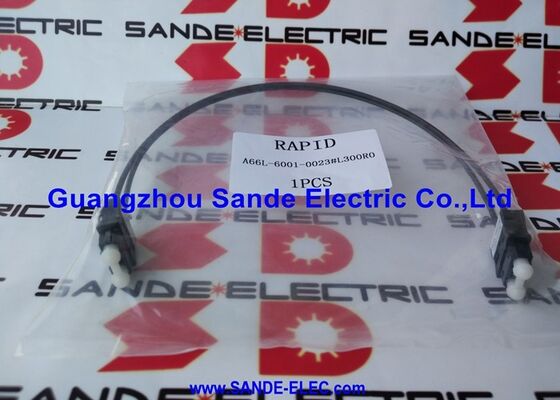

ΔΟΥΛΙΚΟ ΟΠΤΙΚΟΥ ΤΑΛΟΥ Α66L-6001-0023# L1R003 1M Για αiSV FANUC A66L-6OO1-OO23# L1ROO3

FANUC A66L-6001-0023# L1R003∙ FSSB Οπτικό Κεφάλαιο ∙ 1m, CNC σε Σερβο ενισχυτή Οπτική σύνδεση

Αριθμός μέρους:Α66L-6001-0023# L1R003

Παρασκευαστής:FANUC Ltd. (Ιαπωνία)

Τύπος προϊόντος:Δαχτυλίδι οπτικών ∆αχτυλίδι οπτικής επικοινωνίας FSSB

Μέγεθος:1 m (προσάρτημα L1)

Ο οπτικός σύνδεσμος μεταξύ CNC και οδήγησης

Το A66L-6001-0023#L1R003 είναι το τυποποιημένο καλώδιο οπτικών ινών FSSB της FANUC ∙ ο φυσικός οπτικός σύνδεσμος που συνδέει την μονάδα ελέγχου CNC με την αλυσίδα ενισχυτή.Κάθε εντολή θέσης και κάθε σήμα ανατροφοδότησης κωδικοποιητή σε ένα σύστημα FANUC CNC βασισμένο σε FSSB ταξιδεύει πάνω από ένα καλώδιο αυτού του τύπουΧωρίς μια άθικτη οπτική σύνδεση FSSB, το CNC δεν μπορεί να επικοινωνήσει με τους ενισχυτές του και οι άξονες δεν μπορούν να κινηθούν.

Το FSSB ∙ το Fiber-optic Serial Servo Bus ∙ αντικατέστησε την παλαιότερη αναλογική διεπαφή εντοπισμού σερβο από την γενιά FANUC σειράς 15 και μετά.Το μέσο οπτικών ινών εξαλείφει τις ηλεκτρομαγνητικές παρεμβολές από τα κυκλώματα διακόπτη υψηλού ρεύματος του κινητήραΑυτό είναι ιδιαίτερα σημαντικό σε πυκνά εργαλειοστάσια μηχανών όπου οι ενισχυτές, οι τροφοδοσίες σπινέλων, οικαι ηλεκτρονικά ελέγχου CNC μοιράζονται κοντινή εγγύτητα.

Το καλώδιο συνδέεται μεταξύ του οπτικού συνδέσμου εξόδου στην μονάδα servo του CNC (η κάρτα FSSB plug-in A17B ή A20B) και του οπτικού συνδέσμου εισόδου στον πρώτο ενισχυτή servo στην αλυσίδα FSSB.Πολλοί ενισχυτές συνδέονται σε σειρά η οπτική έξοδος κάθε ενισχυτή συνδέεται με την οπτική είσοδο του επόμενου ενισχυτή χρησιμοποιώντας πρόσθετα καλώδια με το ίδιο ή διαφορετικό μήκος.

L1R003 Επιθέμα ∆ύρος και μορφότυπο συνδέσμου

Στην ονοματολογία καλωδίων A66L της FANUC, το προσάρτημα μετά το σύμβολο # κωδικοποιεί την προδιαγραφή καλωδίου.Το "R003" προσδιορίζει το στρογγυλό μορφότυπο συνδέσμου ο τυποποιημένος στρογγυλός σύνδεσμος οπτικών ινών από πλαστικό υλικό που χρησιμοποιείται στις μονάδες εφοδιασμού της σειράς FANUC i και στους ενισχυτές της σειράς Alpha.Τα εναλλακτικά μήκη στην ίδια οικογένεια καλωδίων (L05 = 0,5m, L2 = 2m, L3 = 3m) χρησιμοποιούν την ίδια μορφή συνδέσμου R003 και εξυπηρετούν την ίδια εφαρμογή FSSB.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Το CNC δείχνει συναγερμό FSSB 360 ή 361 σε έναν ή περισσότερους άξονες μετά από συντήρηση του ντουλαπιού.

Οι συναγερμοί FSSB μετά τη συντήρηση προκαλούνται συχνά από καλώδια οπτικών ινών που αποσυνδέθηκαν και επανασυνδέθηκαν με μολυσμένα ή λάθος ευθυγραμμισμένα άκρα.Ελέγξτε τις άκρες για σκόνη ή αποτυπώματαΕάν ο συναγερμός εξαφανιστεί, η μόλυνση ήταν η αιτία.

Ε2: Το μηχάνημα χρειάζεται μόνο 0,5m καλώδιο μεταξύ της μονάδας CNC και του πρώτου ενισχυτή.

Ναι, ένα καλώδιο μεγαλύτερο από το απαραίτητο είναι πάντα αποδεκτό.ή στενά συνδεδεμένα καλώδια οπτικών ινών FANUCΗ φυσική βλάβη της ινώδους είναι η πιο συχνή αιτία αποτυχίας καλωδίου FSSB κατά τη διάρκεια της λειτουργίας.

Ε3: Τι προκαλεί βλάβη καλωδίου FSSB κατά τη διάρκεια της λειτουργίας;

Οι συχνότερες αιτίες είναι η φυσική βλάβη (αιχμηρή κάμψη, τσιμπήματα κάτω από σφραγίδες καλωδίων, συντριβή από πόρτες ντουλαπιού), η μόλυνση της επιφάνειας του τερματικού συνδέσμου από σκόνη ή λάδι,και UV υποβάθμιση του πλαστικού εξωτερικού μπουφάν για πολλά χρόνιαΤα καλώδια που έχουν εγκατασταθεί για πάνω από μια δεκαετία μπορεί να αναπτύξουν μικρο-πυρκαλίες στα σημεία εισόδου των συνδέσεων από τον τακτικό θερμικό κύκλο.

Ε4: Μπορούν τα καλώδια οπτικών ινών της FANUC να δοκιμαστούν χωρίς ειδικό μετρητή ισχύος οπτικών ινών;

Η απλούστερη λειτουργική δοκιμή είναι οπτική: να λάμπει ένας φωτεινός φακός LED σε ένα άκρο του καλωδίου και να ελέγχεται ότι το φως φεύγει από το άλλο άκρο.Παρόλα αυτά, η δοκιμή αυτή δεν μπορεί να ανιχνεύσει μερική εξασθένιση του σήματος ∙ ένα καλώδιο που εκπέμπει κάποιο φως μπορεί να προκαλέσει διαλείπουσα σφάλματα FSSB εάν η εξασθένιση είναι υψηλή.Ένα ειδικό μετρητή ισχύος οπτικών ινών παρέχει ποσοτική μέτρηση επιτυχίας/αποτυχίας.

Ε5: Είναι το A66L-6001-0023#L1R003 εναλλάξιμο με καλώδια FSSB τρίτων?

Τα καλώδια FANUC FSSB χρησιμοποιούν τυποποιημένες πλαστικές οπτικές ίνες με ειδικά για την FANUC δοχεία συνδέσεων.Τα ανταλλακτικά καλώδια τρίτων με συμβατές διαστάσεις συνδέσμων και ισοδύναμες προδιαγραφές ινών είναι διαθέσιμα από εξειδικευμένους προμηθευτές εξαρτημάτων FANUC.- Επιβεβαιώστε τη συμβατότητα των συνδέσμων και τη διάμετρο του πυρήνα ινών πριν τοποθετήσετε ένα καλώδιο μη FANUC σε ένα μηχάνημα παραγωγής.
