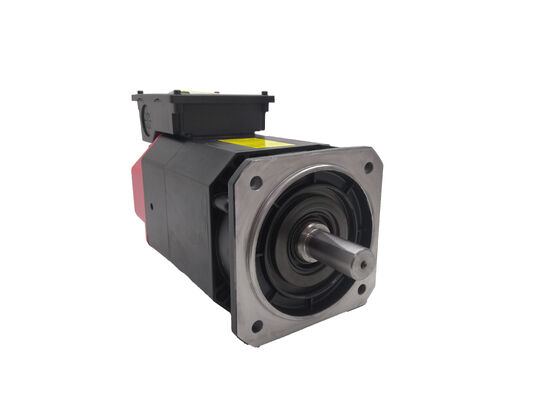

Fanuc A06B-1420-B900#F321 — αiI 1/24.000 Ενσωματωμένος Κινητήρας Ατράκτου AC, 24.000 Στροφές Ειδική Διαμόρφωση

Επισκόπηση Προϊόντος

Αριθμός Εξαρτήματος: A06B-1420-B900#F321

Αναζητήθηκε Επίσης Ως: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Μοντέλο Κινητήρα: αiI 1/24.000

Τύπος: Ενσωματωμένος (BM) Κινητήρας Ατράκτου AC — Ειδική Διαμόρφωση

Κατηγορία: Fanuc Alpha i Series Ενσωματωμένος Κινητήρας Ατράκτου Υψηλής Ταχύτητας — Μέγιστη Ταχύτητα 24.000 Στροφές, Στήριξη Φλάντζας, Λεία Οπή, Διεπαφή Οπίσθιου Κωδικοποιητή, Συμβατός με Ενισχυτή αiSP

Τι Είναι Πραγματικά Αυτός ο Κινητήρας

Πριν από την παραγγελία, αυτό το σημείο πρέπει να είναι σαφές: ο A06B-1420-B900#F321 δεν είναι ένας συμβατικός κινητήρας σερβο AC του είδους που τοποθετείται εξωτερικά και συνδέεται σε μια άτρακτο μηχανής μέσω σύζευξης ή ιμάντα. Είναι ένας ενσωματωμένος κινητήρας ατράκτου — μια άτρακτος χωρίς πλαίσιο, συγκρότημα στάτορα και ρότορα που ενσωματώνεται απευθείας στο περίβλημα της κασέτας ατράκτου κατά την αρχική κατασκευή του μηχανήματος. Ο άξονας της ατράκτου και ο ρότορας του κινητήρα είναι το ίδιο εξάρτημα. Η άτρακτος του μηχανήματος είναι ο άξονας του κινητήρα.

Αυτός ο σχεδιασμός — μερικές φορές αποκαλούμενος κινητήρας ατράκτου ή ενσωματωμένος κινητήρας-άτρακτος — εξαλείφει κάθε μηχανικό στοιχείο που βρίσκεται μεταξύ ενός συμβατικού κινητήρα και του εργαλείου κοπής: καμία σύζευξη, κανένας ιμάντας, καμία ενδιάμεση βαθμίδα γραναζιών. Το αποτέλεσμα είναι μια άτρακτος που μπορεί να λειτουργεί σε ταχύτητες που τα μηχανικά συστήματα κίνησης δεν μπορούν φυσικά να επιτύχουν, χωρίς δονήσεις που εισάγονται από ιμάντες ή συζεύξεις, και με περιστροφική δυναμική που καθορίζεται αποκλειστικά από τον σχεδιασμό των ρουλεμάν της ατράκτου και τα χαρακτηριστικά του ίδιου του κινητήρα.

Ο A06B-1420-B900#F321 είναι η συγκεκριμένη ενσωματωμένη διάταξη κινητήρα στην καρδιά μιας από αυτές τις κασέτες ατράκτου, με ονομαστική τιμή 24.000 στροφές μέγιστης ταχύτητας.

Τεχνικές Προδιαγραφές

24.000 Στροφές: Η Μηχανική Αιτιολόγηση για έναν Ενσωματωμένο Κινητήρα

Είκοσι τέσσερις χιλιάδες στροφές ανά λεπτό δεν είναι εφικτές με έναν συμβατικό κινητήρα ατράκτου με ιμάντα ή σύνδεση σύζευξης. Σε αυτή την ταχύτητα, τα μηχανικά στοιχεία ενός συστήματος μετάδοσης — ιμάντες, τροχαλίες, συζεύξεις, ενδιάμεσα ρουλεμάν — παράγουν θερμότητα, δονήσεις και δυνάμεις ανισορροπίας που είτε περιορίζουν την εφικτή ταχύτητα είτε καταστρέφουν το σύστημα μετάδοσης σε σύντομο χρονικό διάστημα. Η μηχανουργική κατεργασία υψηλής ταχύτητας στις 24.000 στροφές απαιτεί μια διαφορετική προσέγγιση: τοποθετήστε τον κινητήρα μέσα στην άτρακτο και αφαιρέστε εντελώς το σύστημα μετάδοσης.

Αυτό ακριβώς κάνει ο A06B-1420-B900#F321. Ενσωματωμένος απευθείας στην κασέτα ατράκτου, η περιέλιξη του στάτορα τυλίγεται στο περίβλημα της ατράκτου και ο ρότορας πιέζεται ή συρρικνώνεται στον άξονα της ατράκτου. Όταν ο ενισχυτής ενεργοποιεί το πεδίο του στάτορα, ο άξονας — και οτιδήποτε είναι συνδεδεμένο σε αυτόν, συμπεριλαμβανομένης της βάσης εργαλειοθήκης και του εργαλείου κοπής — περιστρέφεται απευθείας ως απόκριση. Καμία ενδιάμεση μηχανική. Καμία δόνηση που εισάγεται από τις διακυμάνσεις της τάσης του ιμάντα. Καμία αντήχηση από την στρεπτική ακαμψία μιας σύζευξης. Μόνο η άτρακτος, η στήριξη των ρουλεμάν και το πεδίο του κινητήρα.

Το πρακτικό αποτέλεσμα για τη μηχανουργική κατεργασία είναι σημαντικό. Στις 24.000 στροφές με φρέζα μικρής διαμέτρου, οι ταχύτητες επιφανείας που θα απαιτούσαν μη πρακτικά μεγάλα κοπτικά σε συμβατικές ταχύτητες ατράκτου γίνονται διαθέσιμες με συμπαγή, υψηλής ακρίβειας εργαλεία. Οι φρέζες με σφαιρική μύτη μικρής διαμέτρου σε χάλυβα καλουπιών, οι εργασίες φινιρίσματος κράματος αλουμινίου, η διάτρηση PCB και η λεπτομερής διαμόρφωση σε σκληρά υλικά επωφελούνται από τον συνδυασμό υψηλής ταχύτητας και περιστροφής χωρίς δονήσεις που παρέχει ένας ενσωματωμένος κινητήρας.

Η Ειδική Διαμόρφωση #F321

Το πρόθεμα #F321 αναγνωρίζει αυτή τη μονάδα ως ειδική εργοστασιακή διαμόρφωση του ενσωματωμένου κινητήρα A06B-1420-B900 — διακριτή από την τυπική παραλλαγή #0321 που εμφανίζεται στον κανονικό κατάλογο της Fanuc.

Στη σύμβαση ονοματολογίας των ενσωματωμένων κινητήρων ατράκτου της Fanuc, τα ψηφία του προθέματος κωδικοποιούν τη φυσική διαμόρφωση της διάταξης του κινητήρα: γεωμετρία φλάντζας, διεπαφή οπής, θέση τοποθέτησης κωδικοποιητή και ειδικές επιλογές. Το #F321 είναι μια ειδική εργοστασιακή κατασκευή, κατασκευασμένη σύμφωνα με τις προδιαγραφές σχεδιασμού της κασέτας ατράκτου ενός συγκεκριμένου κατασκευαστή μηχανών. Αυτό σημαίνει ότι η εξωτερική διάμετρος του στάτορα, οι διαστάσεις της οπής του ρότορα, η διάταξη τοποθέτησης του κωδικοποιητή και η γεωμετρία της διόδου ψύξης νερού ταιριάζουν με έναν συγκεκριμένο σχεδιασμό κασέτας ατράκτου.

Αυτό έχει άμεση πρακτική επίπτωση: ο A06B-1420-B900#F321 δεν είναι μια καθολική αντικατάσταση για οποιονδήποτε ενσωματωμένο κινητήρα που λειτουργεί στις 24.000 στροφές. Είναι η σωστή αντικατάσταση ειδικά για την κασέτα ατράκτου για την οποία σχεδιάστηκε αρχικά. Οι φυσικές διαστάσεις πρέπει να ταιριάζουν — ένας ενσωματωμένος κινητήρας που δεν ταιριάζει στην οπή του στάτορα του περιβλήματος της ατράκτου, ή του οποίου η οπή του ρότορα δεν δέχεται τον άξονα της ατράκτου, δεν μπορεί να τοποθετηθεί ανεξάρτητα από τη συμβατότητα της ονομαστικής ταχύτητας.

Πάντα να επιβεβαιώνετε τον ακριβή αριθμό εξαρτήματος — τα #F321 και #0321 και #F621 είναι διαφορετικές φυσικές διατάξεις, παρόλο που μοιράζονται την ίδια ονομαστική ταχύτητα και την ίδια βασική ονομασία μοντέλου.

Αντικατάσταση Ενσωματωμένου Κινητήρα: Τι Περιλαμβάνει

Η αντικατάσταση ενός ενσωματωμένου κινητήρα ατράκτου είναι μια θεμελιωδώς διαφορετική εργασία από την αντικατάσταση ενός εξωτερικά τοποθετημένου κινητήρα σερβο. Δεν υπάρχει σύνδεσμος για αποσύνδεση, μπουλόνια σύζευξης για αφαίρεση, βίδες στήριξης ποδιών για χαλάρωση. Ο στάτορας και ο ρότορας ενός ενσωματωμένου κινητήρα είναι μέρος της δομής της κασέτας ατράκτου.

Μια τυπική διαδικασία αντικατάστασης σε ένα μηχάνημα με αυτόν τον κινητήρα περιλαμβάνει:

Αφαίρεση κασέτας ατράκτου. Ολόκληρη η διάταξη ατράκτου — περίβλημα, ρουλεμάν, ρότορας, στάτορας και όλες οι σχετικές συνδέσεις ψύξης και αισθητήρων — αφαιρείται από το μηχάνημα ως μονάδα. Αυτή είναι μια εργασία ακριβείας που απαιτεί σωστά εργαλεία και τεκμηριωμένες τιμές ροπής.

Επισκευή ατράκτου. Η ελαττωματική περιέλιξη του στάτορα ή η διάταξη του ρότορα αφαιρείται ή εξάγεται από το περίβλημα της ατράκτου, και ο νέος στάτορας A06B-1420-B900#F321 εγκαθίσταται στο περίβλημα με σωστή παρεμβολή και ευθυγράμμιση. Η αντικατάσταση των ρουλεμάν είναι τυπική πρακτική κατά τη διάρκεια οποιασδήποτε επισκευής ατράκτου — τα ρουλεμάν είναι εξαρτήματα ακριβείας και δεν επαναχρησιμοποιούνται όταν αποσυναρμολογείται μια άτρακτος.

Επαλήθευση δυναμικής ισορροπίας. Μετά τη συναρμολόγηση, η άτρακτος δυναμικά ισορροπείται. Στις 24.000 στροφές, οποιαδήποτε υπολειπόμενη ανισορροπία δημιουργεί δυνάμεις και δονήσεις που υπερβαίνουν τις ονομαστικές τιμές φορτίου των ρουλεμάν και υποβαθμίζουν την απόδοση κοπής. Η ισορροπία δεν μπορεί να παραλειφθεί ή να αναβληθεί.

Ευθυγράμμιση κωδικοποιητή. Η οπίσθια διεπαφή κωδικοποιητή πρέπει να ευθυγραμμιστεί σύμφωνα με τις προδιαγραφές μετά τη συναρμολόγηση. Ένας μη ευθυγραμμισμένος κωδικοποιητής παράγει σφάλματα ανάδρασης ταχύτητας που προκαλούν σφάλματα στον ενισχυτή ατράκτου ή ασταθή έλεγχο ταχύτητας.

Για τους περισσότερους χρήστες, η επισκευή ατράκτου με αντικατάσταση ενσωματωμένου κινητήρα είναι εργασία για εξειδικευμένη εγκατάσταση σέρβις ατράκτων, όχι για συντήρηση στο δάπεδο του εργαστηρίου. Η ακρίβεια της τοποθέτησης των ρουλεμάν, η απαίτηση ισορροπίας και η ευθυγράμμιση του κωδικοποιητή απαιτούν εξοπλισμό και έλεγχο διαδικασίας που τα γενικά συνεργεία συντήρησης συνήθως δεν διαθέτουν.

Συμβατότητα Ενισχυτή και CNC

Ο A06B-1420-B900#F321 απαιτεί έναν ενισχυτή σειράς Fanuc αiSP (Alpha i Spindle) — την μονάδα οδήγησης ατράκτου σε ένα ντουλάπι οδήγησης Fanuc αi series. Η συγκεκριμένη ονομαστική τιμή της μονάδας ενισχυτή πρέπει να ταιριάζει με την κατηγορία ισχύος του κινητήρα. Το αiI 1/24.000 σε αυτό το επίπεδο εξόδου συνδυάζεται με την κατάλληλη μονάδα αiSP για τη διαμόρφωση οδήγησης του μηχανήματος.

Οι συμβατές πλατφόρμες CNC περιλαμβάνουν Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, και 32i. Ο κινητήρας δεν είναι συμβατός με τους αρχικούς ενισχυτές ατράκτου α series (non-i), οι οποίοι χρησιμοποιούν διαφορετική διεπαφή οδήγησης και αρχιτεκτονική ελέγχου.

Η διασταυρούμενη αναφορά A04B-0099-H062#24K αναγνωρίζει το σχετικό καλώδιο ή κιτ διεπαφής για τη συγκεκριμένη διαμόρφωση συνδέσμου και κωδικοποιητή αυτού του κινητήρα — επιβεβαιώστε αυτήν την αναφορά με την ηλεκτρική τεκμηρίωση του μηχανήματος κατά την προμήθεια σχετικών εξαρτημάτων καλωδίωσης.

Τυπικές Πλατφόρμες Μηχανών

Ο A06B-1420-B900#F321 σχεδιάστηκε σε συγκεκριμένες κασέτες ατράκτων εργαλειομηχανών που λειτουργούν με συστήματα ελέγχου Fanuc αi. Οι κατηγορίες μηχανών που χρησιμοποιούν ενσωματωμένες ατράκτους 24.000 στροφών αυτού του τύπου περιλαμβάνουν:

Κέντρα κατεργασίας κάθετης υψηλής ταχύτητας για καλούπια. 3-αξονικά και 5-αξονικά VMC σχεδιασμένα για φινίρισμα σκληρών μετάλλων και σύνθετες κατεργασίες περιγράμματος σε χάλυβα εργαλείων και σκληρυμένα υλικά, όπου οι 24.000 στροφές επιτρέπουν αποτελεσματική κοπή με φρέζες μικρής διαμέτρου με σφαιρική μύτη και ακτίνα σε παραγωγικές ταχύτητες επιφανείας.

Μηχανές διάτρησης και βιδώματος υψηλής ταχύτητας. Ειδικά κέντρα διάτρησης-βιδώματος και πλατφόρμες κατεργασίας υψηλού κύκλου για τεμάχια από κράμα αλουμινίου και μη σιδηρούχα υλικά, όπου οι 24.000 στροφές παρέχουν την ταχύτητα ατράκτου που απαιτείται για τη λειτουργία τρυπανιών και βιδωτών μικρής διαμέτρου στις βέλτιστες παραμέτρους κοπής τους χωρίς ποινές χρόνου κύκλου.

Κέντρα κατεργασίας γραφίτη και σύνθετων υλικών. Μηχανές σχεδιασμένες για κατεργασία ηλεκτροδίων γραφίτη (εργαλεία EDM), κοπή ανθρακονημάτων και φινίρισμα σύνθετων εξαρτημάτων, όπου η υψηλή ταχύτητα ατράκτου σε συνδυασμό με ελαφριά βάθη κοπής παράγει λεπτά φινιρίσματα επιφανείας σε υλικά που ανταποκρίνονται σε υψηλή ταχύτητα επιφανείας.

Πλατφόρμες κατεργασίας ακριβείας πολλαπλών αξόνων. 5-αξονικά κέντρα κατεργασίας και σύνθετα συστήματα κατεργασίας όπου ο συμπαγής σχεδιασμός του ενσωματωμένου κινητήρα ατράκτου και η απουσία στοιχείων μετάδοσης επιτρέπουν μικρότερο αποτύπωμα μηχανής και καλύτερη πρόσβαση σε σύνθετη γεωμετρία τεμαχίου.

Συχνές Ερωτήσεις

Ε1: Είναι αυτός ένας τυπικός κινητήρας σερβο ή κάτι διαφορετικό;

Ο A06B-1420-B900#F321 είναι ένας ενσωματωμένος (ενσωματωμένος) κινητήρας ατράκτου AC — όχι ένας συμβατικός εξωτερικά τοποθετημένος κινητήρας σερβο. Είναι ένα συγκρότημα στάτορα και ρότορα χωρίς πλαίσιο, σχεδιασμένο να εγκαθίσταται μέσα σε ένα περίβλημα ατράκτου, όπου ο ρότορας είναι τοποθετημένος απευθείας στον άξονα της ατράκτου. Δεν υπάρχουν εξωτερικά χαρακτηριστικά άξονα, όψης φλάντζας ή στήριξης ποδιών όπως σε έναν τυπικό κινητήρα σερβο. Η αντικατάσταση απαιτεί αποσυναρμολόγηση ατράκτου από εξειδικευμένη εγκατάσταση σέρβις ατράκτων, όχι απλή αντικατάσταση κινητήρα.

Ε2: Η παραλλαγή #F321 ταιριάζει σε όλες τις εφαρμογές ατράκτων Fanuc 24.000 στροφών;

Όχι. Το #F321 είναι μια ειδική εργοστασιακή διαμόρφωση με συγκεκριμένη εξωτερική διάμετρο στάτορα, διαστάσεις οπής ρότορα, γεωμετρία διόδων ψύξης και τοποθέτηση κωδικοποιητή που ταιριάζουν με έναν συγκεκριμένο σχεδιασμό κασέτας ατράκτου. Άλλες παραλλαγές προθέματος (#0321, #F621, κ.λπ.) στην ίδια σειρά A06B-1420-B900 έχουν διαφορετικές φυσικές διαστάσεις. Πάντα να επιβεβαιώνετε τον ακριβή αριθμό εξαρτήματος — ειδικά το πλήρες πρόθεμα — ταιριάζει με τον ελαττωματικό κινητήρα πριν από την παραγγελία. Ένας ενσωματωμένος κινητήρας που δεν ταιριάζει στη γεωμετρία του περιβλήματος της ατράκτου δεν μπορεί φυσικά να εγκατασταθεί.

Ε3: Ποιος ενισχυτής Fanuc είναι συμβατός με αυτόν τον κινητήρα;

Ο A06B-1420-B900#F321 απαιτεί έναν ενισχυτή σειράς Fanuc αiSP — την μονάδα οδήγησης ατράκτου που χρησιμοποιείται σε ντουλάπια οδήγησης Fanuc αi series. Είναι συμβατός με Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i, και 31i στην πλατφόρμα αi. Δεν είναι συμβατός με τους αρχικούς οδηγούς ατράκτων α series (non-i). Κατά την αντικατάσταση του κινητήρα, επαληθεύστε τις ρυθμίσεις παραμέτρων του ενισχυτή για τον τύπο κινητήρα και τη μέγιστη ταχύτητα ώστε να ταιριάζουν με την προδιαγραφή αiI 1/24.000.

Ε4: Μπορεί αυτός ο κινητήρας να επισκευαστεί αντί να αντικατασταθεί;

Ναι — ο A06B-1420-B900#F321 είναι μια επισκευάσιμη μονάδα, και εξειδικευμένες εγκαταστάσεις επισκευής κινητήρων ατράκτων Fanuc προσφέρουν υπηρεσίες επανατύλιξης και ανακατασκευής για ελαττωματικούς στάτορες και διατάξεις ρότορα. Η επισκευή είναι συχνά η πιο οικονομικά αποδοτική λύση για έναν κινητήρα που έχει υποστεί βλάβη στην περιέλιξη ή ζημιά στα ρουλεμάν, σε σύγκριση με την προμήθεια νέας ή ανταλλακτικής μονάδας. Προγράμματα ανταλλαγής πυρήνων είναι επίσης διαθέσιμα από ορισμένους προμηθευτές, όπου μια ελαττωματική μονάδα αποστέλλεται ως πίστωση πυρήνα έναντι μιας ανακατασκευασμένης αντικατάστασης. Οι χρόνοι παράδοσης επισκευής ποικίλλουν ανάλογα με τη φύση της βλάβης και τη διαθεσιμότητα ανταλλακτικών — για μηχανές με χρονοδιαγράμματα παραγωγής που δεν μπορούν να απορροφήσουν μεγάλη διακοπή λειτουργίας, η ύπαρξη μιας δοκιμασμένης μονάδας ανταλλαγής παράλληλα με την αποστολή του ελαττωματικού κινητήρα για επισκευή είναι μια πρακτική στρατηγική μετριασμού κινδύνου.

Ε5: Γιατί είναι απαραίτητος ο έλεγχος δυναμικής ισορροπίας μετά την εγκατάσταση ενός ενσωματωμένου κινητήρα;

Στις 24.000 στροφές, ακόμη και μικρές ανισορροπίες μάζας στην περιστρεφόμενη διάταξη δημιουργούν σημαντικές φυγόκεντρες δυνάμεις. Η σχέση μεταξύ ανισορροπίας και δύναμης είναι μη γραμμική με την ταχύτητα — μια υπολειπόμενη ανισορροπία που δεν θα προκαλούσε αισθητή επίδραση στις 3.000 στροφές παράγει δυνάμεις τάξεις μεγέθους μεγαλύτερες στις 24.000 στροφές. Αυτές οι δυνάμεις φορτίζουν τα ρουλεμάν της ατράκτου κυκλικά, επιταχύνουν την κόπωση, παράγουν δονήσεις που εμφανίζονται απευθείας στην κατεργασμένη επιφάνεια, και μπορούν να προκαλέσουν αστοχία ρουλεμάν σε πολύ μικρότερο χρόνο από τη φυσιολογική διάρκεια ζωής των ρουλεμάν. Η ισορροπία δεν είναι προαιρετική μετά από μια επισκευή ατράκτου — είναι ένα υποχρεωτικό βήμα θέσης σε λειτουργία που καθορίζει άμεσα πόσο θα διαρκέσει η ανακατασκευασμένη άτρακτος και πόσο καλά θα κόβει.
