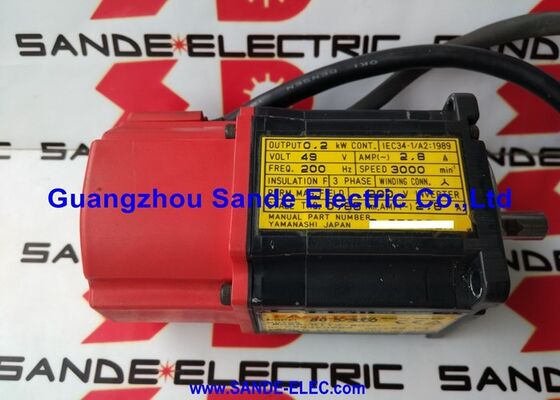

Fanuc A06B-0033-B077#0008 — ΣiF Series Μεγάλου Πλαισίου AC Σερβοκινητήρας με Φρένο Στάσης για Βαριές Εφαρμογές Άξονων CNC

FANUC · AC SERVO MOTOR · ΣiF SERIES

Επισκόπηση Προϊόντος

Ο Fanuc A06B-0033-B077#0008 είναι ένας μεγάλης διάστασης, χωρίς ψήκτρες AC σερβοκινητήρας από τη σειρά ΣiF της Fanuc — η βαθμίδα υψηλής αδράνειας και υψηλής ροπής της πλατφόρμας σερβοκινητήρων Σi της Fanuc. Κατασκευασμένος για εφαρμογές βαρέων αξόνων σε εργαλειομηχανές CNC και μεγάλης κλίμακας βιομηχανικό αυτοματισμό, παρέχει τη συνεχή ροπή εξόδου και την στιβαρή μηχανική κατασκευή που απαιτούν τα απαιτητικά περιβάλλοντα παραγωγής.

Η ονομασία ΣiF σηματοδοτεί μια συγκεκριμένη θέση στη γκάμα κινητήρων της Fanuc. Ενώ οι σειρές Σis και Σi καλύπτουν απαιτήσεις συμπαγών και μεσαίων αξόνων, η ΣiF έχει σχεδιαστεί για άξονες που φέρουν σημαντική αδράνεια φορτίου — μεγάλες επιφάνειες εργασίας, βαριές κεφαλές ατράκτου, δομές γέφυρας τύπου gantry και οποιονδήποτε κινούμενο άξονα όπου η ανακλώμενη αδράνεια στον άξονα του κινητήρα είναι αρκετά υψηλή ώστε ένας κινητήρας τυπικού πλαισίου να είναι λανθασμένη επιλογή. Ο μεγαλύτερος ρότορας, το βαρύτερο πλαίσιο και η αυξημένη ονομαστική ροπή δεν είναι τυχαία — είναι ο λόγος ύπαρξης αυτού του κινητήρα στην οικογένεια προϊόντων Σi.

Ο κωδικός επιλογής #0008 είναι ένα σημαντικό μέρος του πλήρους αριθμού εξαρτήματος. Υποδεικνύει μια συγκεκριμένη εργοστασιακή διαμόρφωση — στην περίπτωση αυτή, ένα ενσωματωμένο φρένο στάσης. Το φρένο ενεργοποιείται όταν ο κινητήρας είναι απενεργοποιημένος, κρατώντας τον άξονα στη θέση του έναντι της βαρύτητας ή του υπολειπόμενου φορτίου χωρίς να βασίζεται στον σερβοενισχυτή για τη διατήρηση της ροπής. Για κάθετους άξονες, δομές gantry χωρίς αντίβαρο και οποιαδήποτε εφαρμογή όπου ένας απενεργοποιημένος άξονας δεν πρέπει να μετατοπίζεται ή να πέφτει, αυτό δεν είναι προαιρετική ευκολία — είναι απαίτηση ασφάλειας και λειτουργικότητας.

Το επίθημα B077 ορίζει τον τύπο του κωδικοποιητή και τη διαμόρφωση του συνδετήρα, καθορίζοντας τη συμβατότητα καλωδίων και την αντιστοίχιση ενισχυτή. Ο πλήρης αριθμός εξαρτήματος — συμπεριλαμβανομένων των B077 και #0008 — πρέπει να ταιριάζει ακριβώς κατά την προμήθεια αντικατάστασης.

Βασικές Προδιαγραφές

Κατανόηση της Σειράς ΣiF

Η Fanuc τμηματοποιεί τη γκάμα των σερβοκινητήρων της ανά κατηγορία αδράνειας, επειδή οι μηχανικές παραχωρήσεις είναι πραγματικές και σημαντικές. Ένας κινητήρας χαμηλής αδράνειας επιταχύνει γρήγορα, αλλά μπορεί να γίνει ασταθής όταν η αδράνεια του φορτίου υπερβαίνει σημαντικά την αδράνεια του ρότορά του. Ένας κινητήρας υψηλής αδράνειας, όπως αυτοί της σειράς ΣiF, έχει σχεδιαστεί για να παραμένει σταθερός και ελεγχόμενος με βαριά φορτία — η μεγαλύτερη αδράνεια του ρότορα παρέχει έναν πιο ευνοϊκό λόγο αδράνειας ακόμη και όταν το φορτίο του άξονα είναι σημαντικό.

Αυτό το χαρακτηριστικό ορίζει τον τομέα εφαρμογής της ΣiF. Δεν είναι ο σωστός κινητήρας για έναν άξονα pick-and-place υψηλής ταχύτητας και ελαφρού φορτίου. Είναι ο σωστός κινητήρας για τον κύριο άξονα ενός μεγάλου μηχανήματος CNC, έναν βαρύ περιστροφικό τραπέζι ή έναν οδηγό δοκού gantry όπου η κινούμενη μάζα μετριέται σε εκατοντάδες κιλά και το σύστημα σερβοκινητήρα πρέπει να διατηρεί ακαμψία θέσης υπό φορτίο χωρίς ταλαντώσεις.

Τρία χαρακτηριστικά αυτού του κινητήρα αξίζουν στενότερη προσοχή:

Ρότορας υψηλής αδράνειας για σταθερό έλεγχο υπό φορτίο. Η γεωμετρία του ρότορα ΣiF είναι βελτιστοποιημένη για εφαρμογές όπου ο λόγος αδράνειας φορτίου προς κινητήρα θα ήταν δυσμενής με έναν μικρότερο κινητήρα. Αυξάνοντας την αδράνεια του ρότορα για να ταιριάζει στο προφίλ φορτίου, ο βρόχος ελέγχου του σερβοενισχυτή μπορεί να ρυθμιστεί για ακαμψία και σταθερότητα χωρίς να αντιμετωπίζει ακραία ασυμφωνία μεταξύ της δυναμικής του κινητήρα και του φορτίου. Το πρακτικό αποτέλεσμα είναι ένας άξονας που διατηρεί σταθερά τη θέση του, αντιστέκεται σε εξωτερικές διαταραχές και δεν απαιτεί συμβιβασμένες ρυθμίσεις κέρδους για να παραμείνει σταθερός.

Ενσωματωμένο φρένο στάσης — λειτουργικό και κρίσιμο για την ασφάλεια. Το φρένο #0008 ενεργοποιείται αυτόματα όταν αφαιρείται η τροφοδοσία του κινητήρα. Σε κάθετους άξονες — κεφαλές ατράκτου Z, κάθετες μονάδες ram, εγκάρσιες δοκοί γέφυρας — αυτό αποτρέπει την πτώση λόγω βαρύτητας κατά τη διάρκεια διακοπών έκτακτης ανάγκης, διακοπών ρεύματος και κανονικών ακολουθιών στάθμευσης του μηχανήματος. Το φρένο δεν είναι ονομαστικής ισχύος για δυναμική στάση. κρατά έναν στατικό άξονα. Ο σερβοενισχυτής χειρίζεται την επιβράδυνση. το φρένο κρατά τη θέση μόλις σταματήσει ο άξονας. Η κατανόηση αυτής της διάκρισης είναι σημαντική τόσο για τον σχεδιασμό όσο και για τη συντήρηση του μηχανήματος.

Αρχιτεκτονική σειριακού κωδικοποιητή σε όλη τη σειρά. Σε συνέπεια με την υπόλοιπη οικογένεια Σi, ο A06B-0033-B077#0008 χρησιμοποιεί τον σειριακό κωδικοποιητή της Fanuc για ανάδραση θέσης. Ο κωδικοποιητής μεταδίδει ψηφιακά δεδομένα θέσης υψηλής ανάλυσης, υποστηρίζει ανίχνευση σφαλμάτων σε πραγματικό χρόνο και επιτρέπει στον ενισχυτή να αναγνωρίζει αυτόματα τον κινητήρα κατά την ενεργοποίηση. Σε ένα μεγάλο μηχάνημα όπου τα καλώδια του κωδικοποιητή διατρέχουν πολλά μέτρα μέσα από ένα πολυσύχναστο ντουλάπι και κανάλι καλωδίων, η ανοχή θορύβου της σειριακής μετάδοσης έναντι των αναλογικών αναλυτών είναι ένα πρακτικό πλεονέκτημα — όχι απλώς ένα σημείο προδιαγραφών.

Τυπικές Εφαρμογές

Η σειρά ΣiF καθορίζεται όπου συγκλίνουν βαριά φορτία, μεγάλες δομές μηχανών και απαιτήσεις ασφάλειας κάθετων αξόνων. Ο A06B-0033-B077#0008 — με την έξοδο μεγάλης διάστασης πλαισίου και το ενσωματωμένο φρένο — βρίσκεται σε:

• Μεγάλοι οδηγοί κύριων αξόνων μηχανών κατεργασίας CNC οριζόντιων και κάθετων
• Οδηγοί εγκάρσιων δοκών και ram μηχανών κατεργασίας τύπου γέφυρας και gantry
• Άξονες τροφοδοσίας βαρέων εργαλειομηχανών CNC διάτρησης και φρεζαρίσματος
• Οδηγοί περιστροφικών και κλίσης αξόνων μηχανών κατεργασίας πέντε αξόνων μεγάλης μορφής
• Οδηγοί τραπεζιού και στήλης μηχανών λείανσης CNC
• Άξονες τοποθέτησης βαρέων παλετοποιητών και γραμμών μεταφοράς
• Οδηγοί περιστροφικών τραπεζιών και περιστροφικών τραπεζιών CNC
• Οδηγοί κάθετων αξόνων σε οποιοδήποτε μηχάνημα που απαιτεί θέση στάθμευσης με φρένο

Ενσωμάτωση Συστήματος & Συμβατότητα Ενισχυτή

Ο A06B-0033-B077#0008 συνδέεται με μονάδες σερβοενισχυτών σειράς Σi της Fanuc που είναι εγκατεστημένες σε ντουλάπια CNC που εκτελούν οικογένειες ελεγκτών Series 0i, 16i, 18i, 21i, 30i, 31i και 32i. Για εφαρμογές μεγάλων αξόνων, η επιλεγμένη μονάδα ενισχυτή πρέπει να έχει μέγεθος ώστε να ταιριάζει με την ονομαστική ένταση ρεύματος και τη μέγιστη ζήτηση ροπής του κινητήρα — μια κοινή παράλειψη τόσο κατά την αρχική εγκατάσταση νέου μηχανήματος όσο και κατά την προμήθεια αντικατάστασης είναι η επιλογή ενός ενισχυτή ονομαστικής ισχύος για έναν μικρότερο κινητήρα της ίδιας σειράς.

Η διεπαφή σειριακού κωδικοποιητή αναγνωρίζει αυτόματα τον κινητήρα κατά την ενεργοποίηση, φορτώνοντας τις τυπικές παραμέτρους μοντέλου κινητήρα στον ενισχυτή χωρίς χειροκίνητη εισαγωγή. Οι παράμετροι ειδικές για τον άξονα — όρια διαδρομής, περιορισμοί ροπής, προφίλ επιτάχυνσης — αποθηκεύονται στον ελεγκτή CNC και πρέπει να αποκατασταθούν από ένα αντίγραφο ασφαλείας παραμέτρων μετά από οποιαδήποτε αντικατάσταση κινητήρα.

Το κύκλωμα του φρένου στάσης απαιτεί ξεχωριστή σύνδεση τροφοδοσίας 24V DC, συνήθως προερχόμενη από την τροφοδοσία του πίνακα ελέγχου του μηχανήματος. Η ενεργοποίηση και η απελευθέρωση του φρένου ελέγχονται από τον ελεγκτή CNC μέσω μιας αποκλειστικής εξόδου ρελέ ή της ενσωματωμένης εξόδου ελέγχου φρένου του ενισχυτή, ανάλογα με τον ηλεκτρικό σχεδιασμό του μηχανήματος. Επιβεβαιώστε το σχήμα καλωδίωσης του φρένου από τα ηλεκτρικά σχέδια του μηχανήματος πριν από την αφαίρεση και την επανεγκατάσταση.

Τα σετ καλωδίων ορίζονται από την προδιαγραφή του συνδετήρα B077. Τόσο το καλώδιο τροφοδοσίας όσο και το καλώδιο του κωδικοποιητή πρέπει να ταιριάζουν. Σε μεγάλα μηχανήματα όπου τα καλώδια του κινητήρα δρομολογούνται μέσω αλυσίδων καλωδίων ή αγωγών, επιθεωρήστε τα καλώδια για φθορά ή ζημιά κατά την αντικατάσταση του κινητήρα — η αντικατάσταση καλωδίων σε ένα μεγάλο κέντρο κατεργασίας είναι σημαντικά πιο διαταρακτική από ό,τι σε ένα συμπαγές μηχάνημα, και η προληπτική της πραγματοποίηση κατά τη διάρκεια μιας προγραμματισμένης αλλαγής κινητήρα αποφεύγει ένα δεύτερο απρόβλεπτο γεγονός διακοπής λειτουργίας.

Σκέψεις Αντικατάστασης & Προμήθειας

Ο A06B-0033-B077#0008 είναι ένα κοινό ανταλλακτικό σε μεγάλα μηχανήματα CNC που κινούνται από Fanuc, όπου ο συνδυασμός φορτίων άξονα υψηλής αδράνειας και απαιτήσεων κάθετης κίνησης καθιστά τη σειρά ΣiF με την επιλογή φρένου μια τυπική προδιαγραφή κατασκευαστή μηχανών.

Η ακρίβεια του πλήρους αριθμού εξαρτήματος είναι απαραίτητη. Το B077 ορίζει τον τύπο του κωδικοποιητή και του συνδετήρα. Το #0008 ορίζει την επιλογή φρένου. Ένας κινητήρας που προμηθεύεται χωρίς το φρένο — ή με διαφορετική παραλλαγή κωδικοποιητή — δεν θα εγκατασταθεί ως άμεση αντικατάσταση. Επιβεβαιώστε και τα δύο στοιχεία του αριθμού εξαρτήματος από την πινακίδα του αποτυχημένου κινητήρα πριν από την προμήθεια.

Επαλήθευση λειτουργίας φρένου μετά την εγκατάσταση. Μετά την τοποθέτηση ενός κινητήρα αντικατάστασης, επαληθεύστε την ενεργοποίηση και την απελευθέρωση του φρένου ως μέρος του ελέγχου θέσης σε λειτουργία. Επιβεβαιώστε ότι το φρένο απελευθερώνεται πλήρως κατά την ενεργοποίηση του κινητήρα — η μερική απελευθέρωση προκαλεί υπερβολική θέρμανση και πρόωρη φθορά του φρένου. Επιβεβαιώστε ότι το φρένο ενεργοποιείται πλήρως κατά την απενεργοποίηση — η ατελής ενεργοποίηση σε κάθετο άξονα αποτελεί κίνδυνο για την ασφάλεια.

Αντίγραφο ασφαλείας παραμέτρων πριν από την αποσυναρμολόγηση. Δημιουργήστε αντίγραφο ασφαλείας του πλήρους συνόλου παραμέτρων CNC πριν ξεκινήσετε την αφαίρεση του κινητήρα. Σε μεγάλα μηχανήματα με πολύπλοκα σύνολα παραμέτρων πολλαπλών αξόνων, η ανακατασκευή των παραμέτρων του άξονα μόνο από την τεκμηρίωση είναι χρονοβόρα και επιρρεπής σε σφάλματα.

Νέες vs. ανακατασκευασμένες μονάδες. Και οι δύο είναι διαθέσιμες μέσω του εξουσιοδοτημένου δικτύου σέρβις της Fanuc και των πιστοποιημένων κέντρων ανακατασκευής τρίτων. Για ανακατασκευασμένους κινητήρες σειράς ΣiF, επαληθεύστε ότι έχουν πραγματοποιηθεί αντικατάσταση ρουλεμάν, επικύρωση κωδικοποιητή, επιθεώρηση φρένου και δοκιμές απόδοσης. Το συγκρότημα φρένου ειδικότερα θα πρέπει να επιβεβαιωθεί για πλήρη ροπή συγκράτησης — ένα φθαρμένο ή μολυσμένο φρένο σε έναν μεγάλο κάθετο άξονα αποτελεί πραγματικό κίνδυνο ασφάλειας εάν δεν εντοπιστεί πριν ο κινητήρας επιστρέψει σε λειτουργία.

Συχνές Ερωτήσεις

Ε1. Τι διαφοροποιεί τη σειρά ΣiF από τις τυπικές σειρές Σi και Σis; Η ΣiF είναι η βαθμίδα σερβοκινητήρων μεγάλης διάστασης πλαισίου και υψηλής αδράνειας της Fanuc. Έχει σχεδιαστεί για εφαρμογές βαρέων αξόνων όπου η αδράνεια του φορτίου είναι πολύ μεγάλη για να ελεγχθεί σταθερά ένας κινητήρας τυπικού ή συμπαγούς πλαισίου. Η ΣiF παρέχει υψηλότερη ροπή εξόδου και έναν πιο ευνοϊκό λόγο αδράνειας για βαριά φορτία — δεν υποκαθιστά τους κινητήρες Σi ή Σis σε ελαφρύτερους άξονες, ούτε οι άλλοι κινητήρες είναι κατάλληλες αντικαταστάσεις για τη ΣiF σε βαριούς άξονες.

Ε2. Τι σημαίνει ο κωδικός επιλογής #0008 και είναι απαραίτητος για την εφαρμογή μου; Ο κωδικός επιλογής #0008 υποδεικνύει ένα εργοστασιακά εγκατεστημένο ενσωματωμένο φρένο στάσης. Το φρένο ενεργοποιείται όταν ο κινητήρας είναι απενεργοποιημένος, κρατώντας τον άξονα έναντι της βαρύτητας ή του υπολειπόμενου φορτίου. Είναι απαραίτητο για κάθετους άξονες και οποιαδήποτε εφαρμογή όπου ένας απενεργοποιημένος άξονας πρέπει να παραμένει ακίνητος χωρίς να βασίζεται στη ροπή του σερβοενισχυτή. Μια παραλλαγή χωρίς φρένο δεν μπορεί να αντικατασταθεί με ασφάλεια σε αυτούς τους άξονες.

Ε3. Σταματά ο κινητήρας κατά τη διάρκεια μιας διακοπής έκτακτης ανάγκης; Όχι. Το φρένο στάσης είναι μια στατική συσκευή συγκράτησης, όχι ένα δυναμικό φρένο στάσης. Ο σερβοενισχυτής επιβραδύνει τον άξονα κατά τη διάρκεια μιας ακολουθίας διακοπής έκτακτης ανάγκης. το φρένο ενεργοποιείται αφού ο άξονας έχει σταματήσει για να τον κρατήσει στη θέση του. Η χρήση του φρένου για δυναμική στάση θα προκαλέσει ταχεία φθορά και πρόωρη βλάβη του φρένου.

Ε4. Είναι το επίθημα B077 εναλλάξιμο με άλλες παραλλαγές επιθήματος B0xx; Όχι. Το επίθημα καθορίζει τον τύπο του κωδικοποιητή και τη διαμόρφωση του συνδετήρα. Διαφορετικές παραλλαγές επιθήματος έχουν ασύμβατες γεωμετρίες συνδετήρων ή πρωτόκολλα κωδικοποιητή που εμποδίζουν την άμεση εγκατάσταση χωρίς τροποποίηση καλωδίων ή καλωδίωσης. Ο πλήρης αριθμός εξαρτήματος, συμπεριλαμβανομένων των B077 και #0008, πρέπει να ταιριάζει ακριβώς με τον αρχικό κινητήρα.

Ε5. Τι πρέπει να επιβεβαιωθεί μετά την εγκατάσταση ενός αντικαταστάτη A06B-0033-B077#0008; Επαναφέρετε τις παραμέτρους του άξονα του ελεγκτή CNC από ένα αντίγραφο ασφαλείας, στη συνέχεια επαληθεύστε τη λειτουργία του φρένου — επιβεβαιώστε την πλήρη απελευθέρωση του φρένου κατά την ενεργοποίηση του κινητήρα και την πλήρη ενεργοποίηση του φρένου κατά την απενεργοποίηση. Επαναφέρετε και επικυρώστε τα όρια διαδρομής λογισμικού πριν επιστρέψετε τον άξονα σε λειτουργία. Σε κάθετους άξονες, πραγματοποιήστε μια ελεγχόμενη χειροκίνητη κίνηση για να επιβεβαιώσετε ότι ο άξονας διατηρεί σωστά τη θέση του όταν το φρένο είναι ενεργοποιημένο πριν εκτελέσετε αυτόματους κύκλους.
