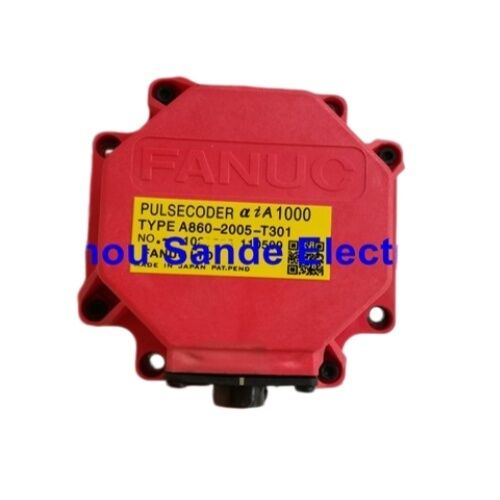

FANUC A860-2005-T301 Pulsecoder — αiI1000 Κωδικοποιητής για Σερβοκινητήρες FANUC Alpha i Series

Μάρκα: FANUC

Τύπος: Σερβοκινητήρας Pulsecoder (Κωδικοποιητής)

Ονομασία: αiI1000

Αριθμοί Εξαρτημάτων: A860-2005-T301 / A8602005T301

Κατάσταση: Καινούργιο | Σε Απόθεμα

Όταν η Μηχανή Παύει να Εμπιστεύεται τη Δική της Θέση

Η ακρίβεια ενός εργαλειομηχανήματος CNC εξαρτάται εξ ολοκλήρου από ένα πράγμα: το σύστημα σερβοκινητήρα να γνωρίζει πάντα ακριβώς πού βρίσκεται κάθε άξονας. Ο κινητήρας παρέχει τη δύναμη. Ο ενισχυτής παρέχει το ρεύμα. Αλλά είναι ο pulsecoder — ο κωδικοποιητής τοποθετημένος στο πίσω μέρος του σερβοκινητήρα — που καθιστά δυνατή τη λειτουργία κλειστού βρόχου ελέγχου θέσης. Χωρίς αξιόπιστη ανάδραση από τον pulsecoder, ο ελεγκτής λειτουργεί τυφλά.

Ο FANUC A860-2005-T301 είναι ο pulsecoder τύπου αiI1000 που είναι εγκατεστημένος στους σερβοκινητήρες AC της σειράς FANUC Alpha i σε ένα ευρύ φάσμα εφαρμογών εργαλειομηχανημάτων και αυτοματισμού. Είναι ένας κωδικοποιητής οπτικός επαγωγικός, τοποθετημένος απευθείας στο πίσω κάλυμμα του κινητήρα, περιστρεφόμενος με τον άξονα του κινητήρα και μεταδίδοντας σήματα θέσης και ταχύτητας υψηλής ανάλυσης στον ενισχυτή σερβοκινητήρα σε κάθε περιστροφή. Ένα εκατομμύριο παλμοί ανά περιστροφή. Συμπαγής, σφραγισμένη κατασκευή. Σχεδιασμένο ειδικά για το οικοσύστημα σερβοκινητήρων FANUC αi.

Όταν αυτός ο κωδικοποιητής αποτυγχάνει — και οι συναγερμοί κωδικοποιητή είναι από τις πιο διαταρακτικές βλάβες σε οποιαδήποτε μηχανή ελεγχόμενη από FANUC — το εξάρτημα που επαναφέρει τη μηχανή σε λειτουργία είναι ακριβώς αυτό: ο σωστός A860-2005-T301, ταιριασμένος με τον κινητήρα από τον αριθμό εξαρτήματος της ετικέτας του, εγκατεστημένος με τη σωστή διαδικασία.

Τι Είναι Αυτό το Εξάρτημα και Τι Κάνει

Το A860-2005-T301 ανήκει στη σειρά pulsecoder αiI (Alpha i Incremental) της FANUC. Είναι ένας ενσωματωμένος κωδικοποιητής — εργοστασιακά εγκατεστημένος μέσα στο περίβλημα του πίσω καλύμματος του κινητήρα — αντί για έναν εξωτερικό περιστροφικό κωδικοποιητή τοποθετημένο σε ξεχωριστό άξονα. Ο pulsecoder τοποθετείται στο πίσω μέρος του κινητήρα, μηχανικά συνδεδεμένος με τον ρότορα μέσω μιας σύζευξης Oldham που μεταδίδει την περιστροφική κίνηση, ενώ ανέχεται μικρές αξονικές και ακτινικές αποκλίσεις.

Το "1000" στην ονομασία αiI1000 αναφέρεται στην ανάλυση του pulsecoder: 1.000.000 παλμοί ανά περιστροφή. Σε κάθε περιστροφή του άξονα του κινητήρα, ο κωδικοποιητής παράγει ένα εκατομμύριο διακριτά σήματα ανάδρασης. Ο ενισχυτής σερβοκινητήρα FANUC χρησιμοποιεί αυτά τα σήματα συνεχώς — υπολογίζοντας τη θέση, την ταχύτητα και την επιτάχυνση για να οδηγήσει τον κινητήρα ακριβώς σύμφωνα με την εντολή τροχιάς του ελεγκτή CNC.

Η ονομασία "I" — επαγωγικός — διακρίνει αυτόν τον pulsecoder από τις παραλλαγές αiA (απόλυτες) της ίδιας οικογένειας. Ένας επαγωγικός pulsecoder μετρά τη θέση σε σχέση με μια αναφορά που έχει καθοριστεί κατά την εκκίνηση. Ένας απόλυτος κωδικοποιητής διατηρεί τη θέση κατά τη διάρκεια κύκλων απενεργοποίησης. Ο τύπος που φέρει ένας κινητήρας καθορίζεται στο εργοστάσιο και δεν μπορεί να αλλάξει μόνο με την αντικατάσταση του κωδικοποιητή — ο τύπος του pulsecoder πρέπει να ταιριάζει με την αρχική προδιαγραφή του κινητήρα, γι' αυτό η εγκατάσταση ξεκινά πάντα με την ανάγνωση της ετικέτας του κωδικοποιητή στον κινητήρα που συντηρείται.

Τεχνική Αναφορά

Τεχνικά δεδομένα προέρχονται από τις Περιγραφές Σερβοκινητήρων AC FANUC Alpha i (Εγχειρίδιο FANUC B-65262EN) και επαληθευμένη τεκμηρίωση προμηθευτή.

αiI έναντι αiA — Επιλέγοντας τον Σωστό Τύπο Πριν Παραγγείλετε

Αυτή είναι η πιο κρίσιμη απόφαση επιλογής κατά την προμήθεια ενός αντικαταστάτη pulsecoder σειράς A860, και είναι επίσης η πιο απλή για σωστή επαλήθευση.

Το A860-2005-T301 είναι ο επαγωγικός τύπος (αiI). Το αντίστοιχό του, το A860-2000-T301, είναι ο απόλυτος τύπος (αiA). Και οι δύο είναι pulsecoders κλάσης ανάλυσης 1.000.000 που φαίνονται φυσικά παρόμοιοι και ταιριάζουν στο ίδιο πίσω κάλυμμα κινητήρα. Δεν είναι εναλλάξιμοι — οι παράμετροι του ενισχυτή σερβοκινητήρα και του ελεγκτή έχουν ρυθμιστεί για επαγωγική ή απόλυτη ανάδραση από το εργοστάσιο, και η εναλλαγή ενός τύπου με τον άλλο θα προκαλέσει σφάλματα που θα εμποδίσουν τη λειτουργία του άξονα, ακόμη και αν ο κωδικοποιητής ταιριάζει φυσικά.

Η σωστή προσέγγιση είναι απλή: διαβάστε τον αριθμό εξαρτήματος που είναι τυπωμένος στην ετικέτα του κωδικοποιητή που βρίσκεται αυτήν τη στιγμή στον κινητήρα. Αυτός ο αριθμός ετικέτας είναι ο αριθμός που πρέπει να ταιριάξετε. Εάν η ετικέτα αναγράφει A860-2005-T301, αυτή η καταχώριση είναι η σωστή αντικατάσταση. Εάν αναγράφει A860-2000-T301 ή οποιαδήποτε άλλη παραλλαγή, απαιτείται διαφορετικό εξάρτημα.

Η ίδια αρχή ισχύει και για την κατάληξη -T301. Εντός της σειράς A860-2005, το T301 είναι η τυπική ονομασία για αυτήν τη διαμόρφωση κωδικοποιητή. Άλλες καταλήξεις υπάρχουν στην ευρύτερη οικογένεια pulsecoder FANUC και φέρουν διαφορετικές λεπτομέρειες συνδέσμου ή προδιαγραφών. Πάντα να ταιριάζετε τον πλήρη αριθμό εξαρτήματος από την ετικέτα του κινητήρα, όχι μόνο τον βασικό αριθμό.

Συμβατοί Σερβοκινητήρες FANUC Alpha i

Το A860-2005-T301 είναι ο εγκατεστημένος pulsecoder για τους σερβοκινητήρες της σειράς FANUC Alpha i που καλύπτουν ένα σημαντικό εύρος μεγεθών πλαισίου και ονομαστικών ισχύος. Βάσει επαληθευμένης τεχνικής τεκμηρίωσης, αυτός ο κωδικοποιητής χρησιμοποιείται σε:

Ο pulsecoder αiI1000 καλύπτει αυτό το εύρος μεγεθών κινητήρων επειδή η FANUC τυποποίησε το εξάρτημα ανάδρασης σε ολόκληρη την πλατφόρμα Alpha i όπου ισχύει η προδιαγραφή επαγωγικού κωδικοποιητή 1.000.000 ppr. Το πλαίσιο και η ονομαστική ισχύς του κινητήρα καθορίζουν τον ενισχυτή και το τμήμα ισχύος — ο pulsecoder είναι το ίδιο εξάρτημα σε όλα τα συμβατά μοντέλα εντός αυτού του εύρους.

Για μηχανές που χρησιμοποιούν ελεγκτές CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i, ή 32i με σερβοκινητήρες σειράς Alpha i, το A860-2005-T301 είναι ένα από τα πιο συχνά απαιτούμενα εξαρτήματα συντήρησης κωδικοποιητή στην εγκατεστημένη βάση.

Αντικατάσταση Αυτού του Pulsecoder — Τι Περιλαμβάνει η Διαδικασία

Η τεκμηρίωση οδηγιών των σερβοκινητήρων της FANUC περιγράφει τη διαδικασία αντικατάστασης για ενσωματωμένους pulsecoders. Τα βασικά βήματα είναι συνεπή σε όλο το εύρος κινητήρων Alpha i:

Ο pulsecoder ασφαλίζεται με τέσσερις βίδες εσωτερικής εξαγωνικής υποδοχής M4 στο πίσω κάλυμμα του κινητήρα. Αυτές είναι οι βίδες που πρέπει να αφαιρεθούν — οι βίδες M3 που βρίσκονται κοντά σε κάθε βίδα M4 είναι συνδετήρες συναρμολόγησης του κινητήρα και δεν πρέπει να χαλαρώνονται κατά τη διάρκεια αυτής της διαδικασίας. Η αφαίρεση λανθασμένων βιδών μπορεί να θέσει σε κίνδυνο την εσωτερική συναρμολόγηση του κινητήρα και να προκαλέσει πρόσθετη ζημιά πέρα από την αρχική βλάβη του κωδικοποιητή.

Μόλις αφαιρεθούν οι τέσσερις βίδες M4, ο pulsecoder και η σύζευξη Oldham αφαιρούνται μαζί. Ο νέος pulsecoder εγκαθίσταται με μια νέα σύζευξη Oldham, τοποθετημένη με τη σωστή προσανατολισμό ώστε τα δόντια κίνησης να εμπλέκονται σωστά. Ο pulsecoder ωθείται προς τα μέσα μέχρι το O-ring στο σώμα του pulsecoder να καθίσει σωστά μεταξύ της θήκης του κινητήρα και της θήκης του pulsecoder. Το O-ring δεν πρέπει να παγιδευτεί ή να τσιμπηθεί — ένα διαρρέον ή κατεστραμμένο O-ring θέτει σε κίνδυνο τη στεγανότητα του περιβάλλοντος του καλύμματος του κινητήρα.

Δύο απαιτήσεις χειρισμού αναφέρονται ρητά στην τεκμηρίωση της FANUC: ο pulsecoder δεν πρέπει να υποστεί μηχανική πρόσκρουση κατά τον χειρισμό ή την εγκατάσταση, και πρέπει να φυλάσσεται μακριά από σκόνη και ρινίσματα κοπής. Ως οπτικές συσκευές ακριβείας, οι pulsecoders είναι πιο ευαίσθητοι σε φυσικές κρούσεις και μόλυνση από τον ίδιο τον κινητήρα. Μεταφορά στην αρχική συσκευασία μέχρι τη στιγμή της εγκατάστασης.

Η Οικογένεια Pulsecoder FANUC Alpha i — Πού Εντάσσεται Αυτό το Εξάρτημα

Η κατανόηση του πού εντάσσεται το A860-2005-T301 στην ευρύτερη σειρά pulsecoder A860 βοηθά στην αποφυγή παραγγελίας λανθασμένου εξαρτήματος και διευκρινίζει τι σημαίνει η δομή του αριθμού εξαρτήματος:

Τα A860-2005-T301 και A860-2000-T301 μοιράζονται την ίδια ανάλυση 1.000.000 ppr αλλά διαφέρουν στον τύπο (επαγωγικός έναντι απόλυτου). Το A860-2001-T301 είναι ένας ξεχωριστός απόλυτος κωδικοποιητής υψηλής ανάλυσης με 16 εκατομμύρια παλμούς ανά περιστροφή — ένα διαφορετικό προϊόν για διαφορετικές προδιαγραφές κινητήρα. Κανένα από αυτά δεν είναι εναλλάξιμο χωρίς αντίστοιχες αλλαγές στη διαμόρφωση του ενισχυτή σερβοκινητήρα και του ελεγκτή.

Κίνδυνος Παραποίησης και Ποιοτική Προμήθεια

Η παραποίηση pulsecoder FANUC είναι ένα τεκμηριωμένο πρόβλημα στην αγορά βιομηχανικών ανταλλακτικών. Οι μη γνήσιοι κωδικοποιητές συνήθως αποτυγχάνουν γρήγορα επειδή δεν μπορούν να αναπαράγουν την οπτική ακρίβεια και την ακεραιότητα του σήματος των γνήσιων μονάδων κατασκευασμένων από FANUC — και μερικοί δεν λειτουργούν ποτέ σωστά, παράγοντας επίμονους κωδικούς συναγερμού που δεν μπορούν να καθαριστούν ανεξάρτητα από τις ρυθμίσεις παραμέτρων.

Οι παραποιημένοι κωδικοποιητές είναι πιο συχνοί μέσω μη επαληθευμένων διαδικτυακών καναλιών και σε αγορές όπου το γνήσιο εξάρτημα FANUC είναι δύσκολο να προμηθευτεί τοπικά. Η οπτική αναγνώριση ενός παραποιημένου δεν είναι πάντα δυνατή μόνο από φυσική επιθεώρηση — οι παραποιημένες μονάδες αντιγράφουν συχνά την εξωτερική εμφάνιση και την επισήμανση των γνήσιων εξαρτημάτων.

Η προστασία από αυτόν τον κίνδυνο είναι η προμήθεια από προμηθευτές που διαχειρίζονται επαληθευμένο απόθεμα με τεκμηριωμένη προέλευση και που αναλαμβάνουν την ευθύνη για την αυθεντικότητα του εξαρτήματος. Αυτή η καταχώριση παρέχει γνήσια κατασκευή FANUC. Εάν υπάρχει ποτέ αμφιβολία σχετικά με το εξάρτημα που παραλήφθηκε, ο σειριακός αριθμός FANUC και οι ενδείξεις κατασκευής στην ετικέτα του κωδικοποιητή μπορούν να διασταυρωθούν με γνωστές γνήσιες περιπτώσεις πριν από την εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Η μηχανή μου εμφανίζει συναγερμό κωδικοποιητή FANUC. Πώς μπορώ να προσδιορίσω εάν ο pulsecoder A860-2005-T301 είναι πραγματικά η αιτία, αντί για το καλώδιο του κωδικοποιητή ή τον ενισχυτή;

Οι συναγερμοί σερβοκινητήρων FANUC που σχετίζονται με τον κωδικοποιητή συνήθως εμπίπτουν σε μερικές κατηγορίες, και η απομόνωση του εξαρτήματος που έχει βλάβη πριν από την παραγγελία εξαρτημάτων αποφεύγει μια περιττή αντικατάσταση. Ξεκινήστε επιθεωρώντας το καλώδιο του κωδικοποιητή — το καλώδιο που συνδέει τον pulsecoder του κινητήρα με τη θύρα CN2 του ενισχυτή σερβοκινητήρα — για ορατή ζημιά, λυγισμένες ή διαβρωμένες ακίδες, ή χαλαρή σύνδεση σε οποιοδήποτε άκρο. Ένα κατεστραμμένο καλώδιο είναι μια κοινή αιτία συναγερμών κωδικοποιητή και είναι φθηνότερο να αντικατασταθεί από τον ίδιο τον pulsecoder. Εάν το καλώδιο είναι άθικτο, ανταλλάξτε το καλώδιο του κωδικοποιητή του ύποπτου άξονα με ένα καλώδιο καλής λειτουργίας από άλλο άξονα στην ίδια μηχανή (υποθέτοντας ότι χρησιμοποιείται ο ίδιος τύπος καλωδίου) και παρατηρήστε εάν ο συναγερμός ακολουθεί το καλώδιο ή παραμένει στον κινητήρα. Εάν ο συναγερμός παραμένει στον κινητήρα ανεξάρτητα από το καλώδιο, ο ίδιος ο pulsecoder είναι η πιθανή βλάβη. Οι κωδικοί συναγερμού FANUC στη σειρά 300 και οι κατηγορίες συναγερμών SV που είναι ειδικοί σε ανωμαλίες σήματος ανάδρασης είναι τυπικοί δείκτες βλάβης pulsecoder, αν και μια τεχνική αναφορά FANUC ή η τεκμηρίωση της μηχανής σας θα παρέχει την ακριβή ερμηνεία του αριθμού συναγερμού για το μοντέλο του ελεγκτή σας.

Ε2: Μπορεί το A860-2005-T301 να αντικατασταθεί με τον απόλυτο κωδικοποιητή A860-2000-T301 εάν η επαγωγική έκδοση δεν είναι διαθέσιμη;

Όχι — αυτοί οι δύο κωδικοποιητές δεν είναι εναλλάξιμοι, παρά το γεγονός ότι μοιράζονται την ίδια κλάση ανάλυσης 1.000.000 ppr. Οι ονομασίες αiI (επαγωγικός) και αiA (απόλυτος) αντικατοπτρίζουν μια θεμελιώδη διαφορά στον τρόπο με τον οποίο ο κωδικοποιητής επικοινωνεί τη θέση στον ενισχυτή σερβοκινητήρα και στον ελεγκτή. Ένας απόλυτος pulsecoder παρέχει συνεχώς μια πλήρη διεύθυνση θέσης στον ενισχυτή και διατηρεί τη θέση κατά τη διάρκεια κύκλων τροφοδοσίας. Ένας επαγωγικός pulsecoder μετρά από μια αναφορά επαναφοράς και απαιτεί επαναφορά μετά από κάθε κύκλο τροφοδοσίας. Το εσωτερικό firmware του ενισχυτή σερβοκινητήρα και οι παράμετροι του άξονα του ελεγκτή CNC έχουν ρυθμιστεί κατά την εγκατάσταση για επαγωγική ή απόλυτη ανάδραση από κάθε άξονα. Η εγκατάσταση ενός απόλυτου κωδικοποιητή σε έναν άξονα που έχει ρυθμιστεί για επαγωγική ανάδραση — ή αντίστροφα — θα δημιουργήσει συναγερμούς ενισχυτή που εμποδίζουν τη λειτουργία του άξονα, και σε ορισμένες διαμορφώσεις μπορεί να παράγει λανθασμένα δεδομένα θέσης χωρίς συναγερμό. Ο τύπος του αντικαταστάτη κωδικοποιητή πρέπει να ταιριάζει με τον αρχικό.

Ε3: Η αντικατάσταση του pulsecoder απαιτεί αλλαγές παραμέτρων ή επανεκκίνηση του ελεγκτή μετά την εγκατάσταση;

Για μια άμεση αντικατάσταση ενός ελαττωματικού A860-2005-T301 με ένα πανομοιότυπο A860-2005-T301 στον ίδιο άξονα, δεν απαιτούνται αλλαγές παραμέτρων, υπό την προϋπόθεση ότι η αντικατάσταση είναι του ίδιου τύπου pulsecoder και η μηχανική εγκατάσταση είναι σωστή. Οι παράμετροι του ενισχυτή σερβοκινητήρα και του ελεγκτή CNC που διέπουν τον τύπο και την ανάλυση του κωδικοποιητή ορίστηκαν κατά την αρχική θέση σε λειτουργία της μηχανής και παραμένουν αποθηκευμένες στη μη πτητική μνήμη του ελεγκτή. Δεδομένου ότι ο αντικαταστάτης κωδικοποιητής είναι πανομοιότυπος σε προδιαγραφές με αυτόν που αφαιρέθηκε, αυτές οι παράμετροι παραμένουν έγκυρες. Αυτό που μπορεί να απαιτηθεί μετά την εγκατάσταση — ανάλογα με τη λειτουργία αναφοράς της μηχανής — είναι η επαναφορά του σημείου αναφοράς της μηχανής (μηδενική επιστροφή ή θέση αρχικοποίησης), επειδή ένας επαγωγικός κωδικοποιητής δεν διατηρεί την απόλυτη θέση κατά τη διάρκεια της αντικατάστασης. Ακολουθήστε τη διαδικασία του κατασκευαστή της μηχανής για την εγκατάσταση της θέσης αναφοράς μετά από συντήρηση που περιλαμβάνει αντικατάσταση κωδικοποιητή.

Ε4: Αναφέρεται η σύζευξη Oldham στη διαδικασία αντικατάστασης. Θα πρέπει πάντα να αντικαθίσταται η σύζευξη ταυτόχρονα με τον pulsecoder;

Η τεκμηρίωση σέρβις της FANUC συνιστά την εγκατάσταση μιας νέας σύζευξης Oldham μαζί με τον νέο pulsecoder κατά την αντικατάσταση του κωδικοποιητή. Η σύζευξη Oldham είναι η εύκαμπτη μηχανική διεπαφή μεταξύ του άξονα του κινητήρα και της εισόδου του pulsecoder. Σκοπός της είναι να μεταδίδει την περιστροφή, ενώ ανέχεται μικρές ποσότητες γωνιακής και αξονικής απόκλισης που διαφορετικά θα επιβάρυνε το εσωτερικό ρουλεμάν και τη οπτική διάταξη του pulsecoder. Μια σύζευξη που έχει χρησιμοποιηθεί για χρόνια — ιδιαίτερα σε μια μηχανή που παρουσίασε φθορά ρουλεμάν ή δονήσεις — μπορεί να έχει αναπτύξει φθορά στα δόντια κίνησής της ή σκλήρυνση του υλικού του εύκαμπτου στοιχείου. Η εγκατάσταση ενός νέου κωδικοποιητή σε μια φθαρμένη σύζευξη μεταφέρει αυτήν την απόκλιση που προκαλείται από τη φθορά απευθείας στον νέο pulsecoder, μειώνοντας ενδεχομένως τη διάρκεια ζωής του. Η αντικατάσταση της σύζευξης είναι μια χαμηλού κόστους ασφάλεια που προστατεύει την επένδυση στον κωδικοποιητή.

Ε5: Αυτός ο κωδικοποιητής αναφέρεται ως επαγωγικός τύπος. Σημαίνει αυτό ότι η μηχανή πρέπει να εκτελεί επιστροφή αναφοράς κάθε φορά που ενεργοποιείται;

Ναι, αυτή είναι η τυπική συμπεριφορά λειτουργίας για μηχανές που χρησιμοποιούν επαγωγικούς pulsecoders. Επειδή ο κωδικοποιητής τύπου αiI A860-2005-T301 μετρά τη θέση από μια αναφορά επαναφοράς αντί να διατηρεί μια απόλυτη διεύθυνση θέσης, το σύστημα σερβοκινητήρα δεν γνωρίζει την απόλυτη θέση του άξονα κατά την ενεργοποίηση. Πριν ο CNC μπορεί να εκτελέσει ένα πρόγραμμα κατεργασίας, κάθε άξονας πρέπει να εκτελέσει μια επιστροφή αναφοράς (που ονομάζεται επίσης μηδενική επιστροφή ή επιστροφή αρχικής θέσης ανάλογα με την ορολογία του κατασκευαστή της μηχανής) για να καθορίσει την αναφορά θέσης. Αυτό είναι ενσωματωμένο στην κανονική ακολουθία ενεργοποίησης για οποιαδήποτε μηχανή είναι εξοπλισμένη με επαγωγική ανάδραση. Δεν είναι κατάσταση σφάλματος — είναι ο σχεδιασμένος τρόπος λειτουργίας. Οι μηχανές όπου η εξάλειψη της ακολουθίας αρχικοποίησης είναι λειτουργικά σημαντική είναι συνήθως εξοπλισμένες με τον απόλυτο τύπο pulsecoder αiA αντί αυτού, ο οποίος διατηρεί τη θέση κατά τη διάρκεια κύκλων τροφοδοσίας και επιτρέπει την άμεση λειτουργία του άξονα μετά την ενεργοποίηση χωρίς επιστροφή αναφοράς.
