Mitsubishi MR-JHSCBL2M-H | Καλώδιο Ανάδρασης Κωδικοποιητή Servo — 2m, Μεγάλη Διάρκεια Ζωής Κάμψης, Σειρές HC-SFS / HC-LFS / HC-UFS / HC-RFS, Ενισχυτής MR-J2S

Επισκόπηση

Το Mitsubishi MR-JHSCBL2M-H είναι ένα καλώδιο ανάδρασης κωδικοποιητή μήκους 2 μέτρων για το σύστημα servo MELSERVO MR-J2S της Mitsubishi.

Μεταφέρει τα δεδομένα ανάδρασης θέσης και ταχύτητας από τον κωδικοποιητή του κινητήρα πίσω στον ενισχυτή servo MR-J2S — το σήμα κλειστού βρόχου που καθορίζει πού βρίσκεται ο άξονας του κινητήρα σε κάθε στιγμή λειτουργίας.

Χωρίς τη σωστή λειτουργία αυτού του καλωδίου, ο βρόχος servo είναι ανοιχτός, ο ενισχυτής δεν μπορεί να ελέγξει τη θέση ή την ταχύτητα και ο άξονας του μηχανήματος δεν μπορεί να λειτουργήσει.

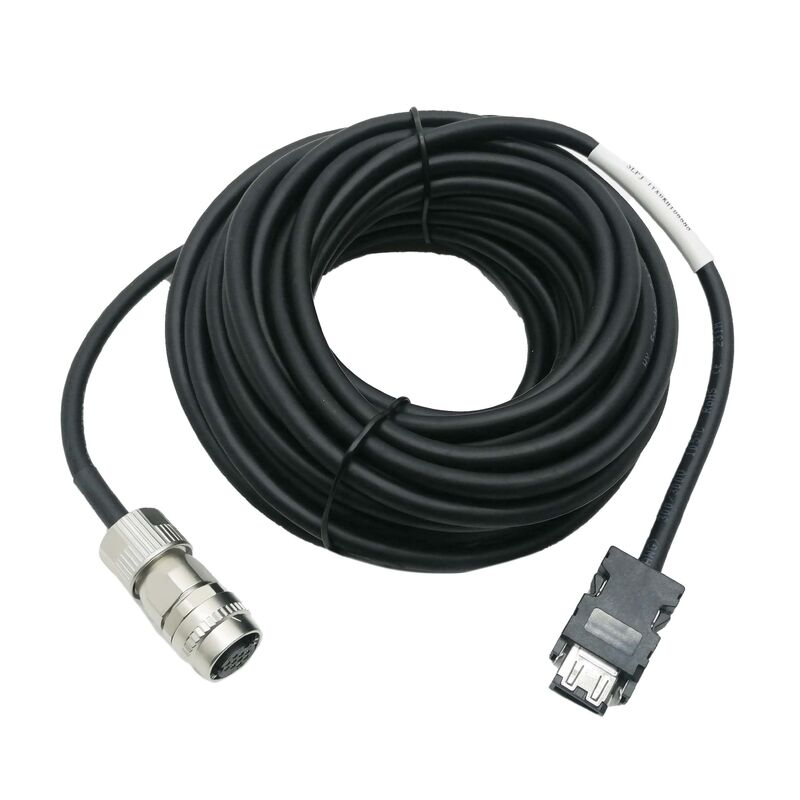

Το καλώδιο παραδίδεται με εργοστασιακά τερματισμένους συνδέσμους και στα δύο άκρα: ο σύνδεσμος στην πλευρά του ενισχυτή ταιριάζει απευθείας στην υποδοχή εισόδου κωδικοποιητή CN2 στον ενισχυτή MR-J2S, και ο σύνδεσμος στην πλευρά του κινητήρα ταιριάζει με τον σύνδεσμο κωδικοποιητή στον συμβατό κινητήρα της σειράς HC. Δεν απαιτείται καλωδίωση πεδίου, πτύχωση ή εισαγωγή ακροδεκτών — η εγκατάσταση είναι μια διαδικασία σύνδεσης plug-in.

Αυτός ο εργοστασιακός τερματισμός δεν είναι απλώς βολικός. Το σήμα ανάδρασης του κωδικοποιητή λειτουργεί σε χαμηλή τάση και χαμηλά επίπεδα ρεύματος, και οποιαδήποτε κακοσυνδεδεμένη σύνδεση εισάγει μεταβολή αντίστασης επαφής, διακοπτόμενη απώλεια σήματος ή θόρυβο γείωσης που ο ενισχυτής servo διαβάζει ως σφάλματα κωδικοποιητή. Οι εργοστασιακά πτυχωμένες και δοκιμασμένες συνδέσεις της Mitsubishi εξαλείφουν αυτόν τον κίνδυνο στα πιο κρίσιμα σημεία σήματος της διαδρομής του καλωδίου.

Το επίθημα -H στον αριθμό εξαρτήματος φέρει μια συγκεκριμένη τεχνική σημασία που έχει καθοριστεί από τη Mitsubishi στις προδιαγραφές των καλωδίων servo: προσδιορίζει μια κατασκευή μεγάλης διάρκειας ζωής κάμψης, σε αντίθεση με το καλώδιο τυπικής διάρκειας ζωής κάμψης με επίθημα -L.

Το MR-JHSCBL2M-H είναι κατασκευασμένο για εγκαταστάσεις όπου το καλώδιο υφίσταται επαναλαμβανόμενη κάμψη — φορείς καλωδίων (αλυσίδες ενέργειας), κινούμενα έδρανα, βραχίονες ρομπότ και παρόμοιες δυναμικές εφαρμογές όπου το καλώδιο ταξιδεύει μέσα από μια κάμψη επανειλημμένα καθ' όλη τη διάρκεια ζωής λειτουργίας του μηχανήματος.

Ένα τυπικό καλώδιο -L που χρησιμοποιείται σε μια δυναμική εφαρμογή θα αναπτύξει εσωτερικές ρωγμές κόπωσης αγωγών στο σημείο κάμψης με την πάροδο του χρόνου, παράγοντας το είδος του διακοπτόμενου σφάλματος κωδικοποιητή που είναι δύσκολο να διαγνωστεί επειδή το καλώδιο φαίνεται άθικτο εξωτερικά.

Η κατασκευή πλέξης του καλωδίου -H, το μονωτικό υλικό και η σύνθεση του εξωτερικού περιβλήματος έχουν όλα καθοριστεί για να αντιστέκονται σε αυτόν τον μηχανισμό κόπωσης για σημαντικά μεγαλύτερη διάρκεια ζωής υπό συνεχή κάμψη.

Το καλώδιο είναι συμβατό με τις σειρές κινητήρων HC-SFS, HC-LFS, HC-UFS και HC-RFS — τους κινητήρες μεσαίου έως μεγάλου πλαισίου στη σειρά κινητήρων MELSERVO της Mitsubishi — καθώς και με τη σειρά HA-LFS 2000r/min.

Αυτοί οι κινητήρες χρησιμοποιούν την ίδια διάταξη ακροδεκτών του συνδέσμου κωδικοποιητή, επιτρέποντας στο MR-JHSCBL2M-H να εξυπηρετεί όλο το εύρος των συμβατών κινητήρων χωρίς επιλογή παραλλαγής ανά μέγεθος πλαισίου κινητήρα.

Μια ξεχωριστή οικογένεια καλωδίων (η σειρά MR-JCCBL) εξυπηρετεί τους μικρότερους κινητήρες HC-KFS και HC-MFS, οι οποίοι χρησιμοποιούν διαφορετική μορφή συνδέσμου στην πλευρά του κινητήρα.

Βασικές Προδιαγραφές

Μεγάλη Διάρκεια Ζωής Κάμψης (-H) — Η Διαφορά Κατασκευής

Η διάκριση μεταξύ διάρκειας ζωής κάμψης -H και -L είναι μια διαφορά μηχανικής υλικών, όχι μια ταξινόμηση μάρκετινγκ. Η Mitsubishi επιτυγχάνει την υψηλή βαθμολογία διάρκειας ζωής κάμψης μέσω πολλαπλών επιλογών σχεδιασμού που εφαρμόζονται ταυτόχρονα σε όλη την εγκάρσια τομή του καλωδίου.

Η πλέξη των αγωγών χρησιμοποιεί λεπτότερους σύρματα από τα τυπικά καλώδια κάμψης — περισσότερα σύρματα μικρότερης διαμέτρου, τα οποία κατανέμουν την μηχανική τάση της κάμψης σε μεγαλύτερο αριθμό στοιχείων αγωγού.

Όταν ένα καλώδιο κάμπτεται επανειλημμένα, η τάση στην εξωτερική ακτίνα της κάμψης λαμβάνεται από τα σύρματα του αγωγού σε τάση. Με λεπτότερη πλέξη, κάθε μεμονωμένο σύρμα βλέπει μικρότερη αύξηση τάσης ανά κύκλο κάμψης, και η αθροιστική ζημιά κόπωσης μετάλλου ανά μονάδα κύκλων κάμψης είναι χαμηλότερη.

Το μονωτικό υλικό στους μεμονωμένους αγωγούς έχει διαμορφωθεί για ευελιξία σε ευρύτερο εύρος θερμοκρασιών, αποφεύγοντας την ευθραυστότητα που αναπτύσσει η τυπική μόνωση PVC μετά από παρατεταμένη έκθεση σε βιομηχανικούς κύκλους θερμοκρασίας.

Το εξωτερικό περίβλημα είναι ομοίως επιλεγμένο για αντοχή στη φθορά και επαναλαμβανόμενη κάμψη χωρίς ρωγμές.

Συνδυαστικά, αυτές οι επιλογές υλικών επεκτείνουν τη διάρκεια ζωής του καλωδίου σε έναν φορέα καλωδίων ή σε έναν κινούμενο άξονα από ένα κλάσμα αυτού που παρέχει ένα τυπικό καλώδιο σε μια τιμή που ισούται ή υπερβαίνει το αναμενόμενο διάστημα συντήρησης του ίδιου του μηχανήματος.

Για μια σταθερή εγκατάσταση — όπου το καλώδιο δρομολογείται σε αγωγό, στερεώνεται και ποτέ δεν κάμπτεται μετά την αρχική ρύθμιση — το καλώδιο -H λειτουργεί σωστά, αλλά το πλεονέκτημα της διάρκειας ζωής κάμψης δεν αξιοποιείται.

Σε αυτό το πλαίσιο, το τυπικό καλώδιο -L θα επαρκούσε επίσης. Το -H είναι η σωστή επιλογή όποτε η διαδρομή του καλωδίου περιλαμβάνει φορέα καλωδίων, είσοδο περιστρεφόμενης πόρτας, κινούμενη γέφυρα ή οποιαδήποτε δρομολόγηση όπου το καλώδιο κάμπτεται και ξεκάμπτεται κυκλικά.

Ακεραιότητα Σήματος Κωδικοποιητή και Δρομολόγηση Καλωδίου

Τα δεδομένα ανάδρασης του κωδικοποιητή από τον κινητήρα της σειράς HC χρησιμοποιούν ένα πρωτόκολλο σειριακής επικοινωνίας μέσω των εσωτερικών αγωγών του καλωδίου.

Αυτό δεν είναι μια απλή μέτρηση παλμών — ο κωδικοποιητής παράγει ένα πακέτο σειριακών δεδομένων που περιέχει πληροφορίες θέσης, ταχύτητας και κατάστασης του κωδικοποιητή που ο ενισχυτής MR-J2S επεξεργάζεται σε κάθε κύκλο servo (σε διαστήματα 125μs στην τυπική λειτουργία MR-J2S).

Οποιαδήποτε υποβάθμιση της ποιότητας του σήματος — αυξημένος θόρυβος, οριακά επίπεδα τάσης, διακοπτόμενη επαφή — μεταφράζεται άμεσα σε συνθήκες συναγερμού servo στον ενισχυτή.

Για αυτόν τον λόγο, η δρομολόγηση του καλωδίου κωδικοποιητή απαιτεί την ίδια προσοχή όπως η δρομολόγηση του ίδιου του καλωδίου.

Διατηρήστε το καλώδιο κωδικοποιητή φυσικά διαχωρισμένο από τα καλώδια τροφοδοσίας (φάσεις U/V/W κινητήρα και τροφοδοσία κύριου κυκλώματος) όπου είναι δυνατόν. Η ηλεκτρομαγνητική επαγωγή από το ρεύμα μεταγωγής στα καλώδια τροφοδοσίας του κινητήρα εισάγει θόρυβο στο σήμα του κωδικοποιητή εάν οι δύο τύποι καλωδίων είναι δεμένοι μαζί στον ίδιο αγωγό.

Όπου ο διαχωρισμός δεν είναι δυνατός, διασταυρώστε τους δύο τύπους καλωδίων σε ορθές γωνίες αντί να τους τρέχετε παράλληλα.

Η θωράκιση του καλωδίου κωδικοποιητή πρέπει να συνδεθεί στο άκρο του ενισχυτή σύμφωνα με το διάγραμμα καλωδίωσης της Mitsubishi — η γείωση της θωράκισης και στα δύο άκρα σε αυτόν τον τύπο καλωδίου δημιουργεί έναν βρόχο γείωσης που μπορεί να εισάγει χαμηλής συχνότητας βόμβο στο σήμα αντί να τον απορρίψει.

Συμβατή Αναφορά Κινητήρα και Ενισχυτή

Το MR-JHSCBL2M-H είναι το μήκος 2m σε μια οικογένεια καλωδίων με τις ίδιες προδιαγραφές που διαφέρουν μόνο στο μήκος. Η ίδια κατασκευή μεγάλης διάρκειας ζωής κάμψης -H και η συμβατότητα κινητήρα/ενισχυτή ισχύουν σε όλο το εύρος: MR-JHSCBL5M-H (5m), MR-JHSCBL10M-H (10m), MR-JHSCBL15M-H (15m), και MR-JHSCBL20M-H (20m).

Όταν μια εφαρμογή απαιτεί μεγαλύτερη διαδρομή καλωδίου από τα διαθέσιμα τυπικά μήκη, το σύστημα MR-J2S υποστηρίζει επίσης μια προσέγγιση συνδέσμου διακλάδωσης με ενδιάμεσα τμήματα καλωδίου — συμβουλευτείτε το αντίστοιχο εγχειρίδιο οδηγιών ενισχυτή servo MR-J2S για το μέγιστο συνολικό μήκος καλωδίου κωδικοποιητή και την προτεινόμενη προσέγγιση για μεγαλύτερες διαδρομές.

Το μήκος 2m του MR-JHSCBL2M-H το τοποθετεί σε ένα συγκεκριμένο πλαίσιο εγκατάστασης: χρησιμοποιείται κυρίως όπου ο ενισχυτής servo και ο κινητήρας βρίσκονται σε κοντινή απόσταση — ένα ντουλάπι οδήγησης τοποθετημένο ακριβώς δίπλα ή πάνω στο μηχάνημα, ή ένα σχέδιο μηχανήματος όπου η απόσταση κινητήρα-προς-ντουλάπι διατηρείται σκόπιμα μικρή για να επιτρέψει μια διαδρομή καλωδίου 2m με κάποια χαλάρωση για κίνηση και συντήρηση.

Για μεγαλύτερα μηχανήματα όπου η διαδρομή του φορέα καλωδίων από το ντουλάπι στον άξονα του κινητήρα είναι μεγαλύτερη, οι παραλλαγές 5m ή 10m είναι πιο συνηθισμένες.

Χειρισμός και Αποθήκευση

Το MR-JHSCBL2M-H δεν έχει βαθμολογία αντοχής σε λάδια κοπής, υδραυλικά υγρά ή ψυκτικά υγρά διαλυτά στο νερό.

Σε εγκαταστάσεις μηχανών εργαλείων όπου υπάρχει ομίχλη ψυκτικού ή εκτοξευόμενο υγρό κοντά στον κινητήρα, το καλώδιο πρέπει να προστατεύεται φυσικά — είτε να δρομολογείται μέσω σφραγισμένου αγωγού, να προστατεύεται με σχιστό σωλήνα ή εξωτερικό περίβλημα κυματοειδούς αγωγού, είτε να διατηρείται εντός του συστήματος φορέα καλωδίων του μηχανήματος.

Η είσοδος ψυκτικού στο εξωτερικό περίβλημα του καλωδίου τελικά υποβαθμίζει τη μόνωση και μπορεί να προκαλέσει διακοπτόμενα σφάλματα κωδικοποιητή που διαγιγνώσκονται ως βλάβες κωδικοποιητή αντί για προβλήματα εγκατάστασης καλωδίου.

Για αποθήκευση, διατηρήστε το καλώδιο στην αρχική του συσκευασία σε στεγνό περιβάλλον μακριά από άμεσο ηλιακό φως και έκθεση σε UV.

Μην τυλίγετε το καλώδιο γύρω από ακτίνα μικρότερη από την ελάχιστη ακτίνα κάμψης που καθορίζεται για το καλώδιο — η παρατεταμένη αιχμηρή κάμψη κατά την αποθήκευση προ-τείνει τους αγωγούς και μειώνει τη διάρκεια ζωής από την πρώτη εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η λειτουργική διαφορά μεταξύ των καλωδίων MR-JHSCBL2M-H (-H) και MR-JHSCBL2M-L (-L) για την ίδια εγκατάσταση;

Και τα δύο καλώδια μεταφέρουν τα ίδια σήματα ανάδρασης κωδικοποιητή με πανομοιότυπους τερματισμούς συνδέσμων και συμβατότητα κινητήρα/ενισχυτή.

Η διαφορά έγκειται εξ ολοκλήρου στην κατασκευή του αγωγού και στο υλικό του περιβλήματος — το -H είναι κατασκευασμένο για επαναλαμβανόμενη κάμψη σε δυναμικές εφαρμογές (φορείς καλωδίων, κινούμενοι άξονες), ενώ το -L επαρκεί για στατικές ή ημι-στατικές εγκαταστάσεις όπου το καλώδιο δρομολογείται και στερεώνεται στη θέση του. Σε μια σταθερή εγκατάσταση που δεν διαταράσσεται ποτέ, και τα δύο καλώδια θα παρέχουν την ίδια ηλεκτρική απόδοση.

Σε μια εφαρμογή φορέα καλωδίων που κάμπτεται χιλιάδες φορές ανά βάρδια, το -H θα υπερβεί σε διάρκεια ζωής το -L με σημαντικό περιθώριο πριν οι ρωγμές κόπωσης των αγωγών δημιουργήσουν διακοπτόμενα σφάλματα.

Ε2: Η σειρά MR-JHSCBL και η σειρά MR-JCCBL λένε και οι δύο "καλώδιο κωδικοποιητή για MR-J2S" — ποια είναι η διαφορά και ποιο χρειάζεται ο κινητήρας μου;

Οι δύο σειρές εξυπηρετούν διαφορετικές οικογένειες κινητήρων εντός του συστήματος MR-J2S.

Η σειρά MR-JHSCBL (συμπεριλαμβανομένου του MR-JHSCBL2M-H) εξυπηρετεί τους κινητήρες μεσαίου έως μεγάλου πλαισίου HC-SFS, HC-LFS, HC-UFS και HC-RFS, οι οποίοι χρησιμοποιούν μια συγκεκριμένη μορφή συνδέσμου κωδικοποιητή στο άκρο του κινητήρα.

Η σειρά MR-JCCBL εξυπηρετεί τους μικρότερους κινητήρες HC-KFS και HC-MFS, οι οποίοι χρησιμοποιούν διαφορετικό σύνδεσμο στην πλευρά του κινητήρα με έναν ενδιάμεσο σύνδεσμο διακλάδωσης.

Προσδιορίστε τον κινητήρα σας από την ετικέτα του πινακιδίου του (HC-SFS, HC-LFS, HC-UFS, HC-RFS = JHSCBL; HC-KFS, HC-MFS = JCCBL). Η χρήση του λάθος καλωδίου σειράς δεν θα συνδεθεί φυσικά — οι μορφές των συνδέσμων είναι διαφορετικές — οπότε μια λανθασμένη αναγνώριση είναι άμεσα εμφανής κατά την εγκατάσταση.

Ε3: Μπορεί αυτό το καλώδιο να επεκταθεί με μια σύνδεση ή σύνδεσμο διακλάδωσης εάν τα 2m δεν επαρκούν;

Η σύνδεση δεν συνιστάται. Οποιαδήποτε σύνδεση σε καλώδιο κωδικοποιητή εισάγει ένα σημείο μεταβολής αντίστασης, πιθανότητα οξείδωσης με την πάροδο του χρόνου και ένα μηχανικό αδύναμο σημείο.

Η ανάδραση κωδικοποιητή MR-J2S λειτουργεί σε πρωτόκολλο σειριακών δεδομένων με αυστηρές απαιτήσεις χρονισμού. ακόμη και η οριακή υποβάθμιση του σήματος σε μια διακλάδωση μπορεί να προκαλέσει διακοπτόμενα σφάλματα δεδομένων που ο ενισχυτής ερμηνεύει ως σφάλματα κωδικοποιητή.

Η σωστή προσέγγιση είναι να παραγγείλετε το επόμενο διαθέσιμο τυπικό μήκος (5m, 10m) που παρέχει επαρκή διαδρομή καλωδίου με κατάλληλη χαλάρωση δρομολόγησης. Εάν τα τυπικά μήκη της Mitsubishi δεν ταιριάζουν στη συγκεκριμένη γεωμετρία της διαδρομής του καλωδίου, οι συνδέσεις διακλάδωσης που χρησιμοποιούν τα καθορισμένα ενδιάμεσα εξαρτήματα της Mitsubishi τεκμηριώνονται στο εγχειρίδιο οδηγιών MR-J2S ως η υποστηριζόμενη λύση μακράς διαδρομής.

Ε4: Ποιος κωδικός συναγερμού servo εμφανίζεται όταν το MR-JHSCBL2M-H έχει αποτύχει ή έχει αναπτύξει σφάλμα, και πώς διαγιγνώσκεται;

Στον ενισχυτή MR-J2S, τα σφάλματα επικοινωνίας κωδικοποιητή συνήθως εκδηλώνονται ως Συναγερμός 16 (Σφάλμα επικοινωνίας κωδικοποιητή) ή σχετικοί συναγερμοί κωδικοποιητή στην περιοχή A1x-A3x ανάλογα με τον συγκεκριμένο τύπο σφάλματος.

Αυτοί οι συναγερμοί μπορεί να προκύψουν από το ίδιο το καλώδιο (ρωγμή κόπωσης αγωγού, ζημιά θωράκισης), τους συνδέσμους (μολυσμένοι ή κακώς τοποθετημένοι) ή τον κωδικοποιητή του κινητήρα (αποτυχημένο στοιχείο ανίχνευσης).

Για να απομονώσετε το καλώδιο: επιθεωρήστε ολόκληρο το μήκος του καλωδίου για τσακίσεις, ζημιές από συμπίεση ή αιχμηρές κάμψεις στην είσοδο του φορέα καλωδίων. αποσυνδέστε και επανατοποθετήστε και τους δύο συνδέσμους. και εάν είναι διαθέσιμο, αντικαταστήστε με ένα γνωστό καλό καλώδιο από άλλο άξονα. Εάν ο συναγερμός εκκαθαριστεί με το καλώδιο αντικατάστασης και επιστρέψει με το αρχικό, το καλώδιο είναι η πηγή του σφάλματος.

Ε5: Πώς πρέπει να δρομολογείται το καλώδιο σε έναν φορέα καλωδίων για να μεγιστοποιηθεί η διάρκεια ζωής του;

Ακολουθήστε αυτές τις αρχές: η ελάχιστη ακτίνα κάμψης του φορέα καλωδίων δεν πρέπει να είναι μικρότερη από την καθορισμένη ελάχιστη δυναμική ακτίνα κάμψης του καλωδίου — η εξαναγκαστική διέλευση ενός καλωδίου μέσω μιας στενότερης κάμψης από την προδιαγραφή του επιταχύνει την κόπωση.

Αφήστε περίπου 10–15% επιπλέον μήκος καλωδίου εντός του φορέα πέρα από το γεωμετρικό μήκος που απαιτείται για τη διαδρομή — αυτή η χαλάρωση επιτρέπει στο καλώδιο να κινείται ελεύθερα εντός του φορέα χωρίς τάση σε κανένα άκρο της διαδρομής.

Το καλώδιο δεν πρέπει να είναι στριμμένο — πρέπει να βρίσκεται επίπεδο στο επίπεδο διαδρομής του φορέα. Δέστε το καλώδιο κωδικοποιητή μόνο με άλλα καλώδια σήματος στον φορέα, όχι με καλώδια τροφοδοσίας κινητήρα, για να διατηρηθεί η απομόνωση θορύβου. Επιθεωρείτε περιοδικά το καλώδιο στα σημεία εισόδου και εξόδου του φορέα καλωδίων (όπου συγκεντρώνεται η τάση κάμψης) για πρώιμα σημάδια φθοράς ή παραμόρφωσης του περιβλήματος.
