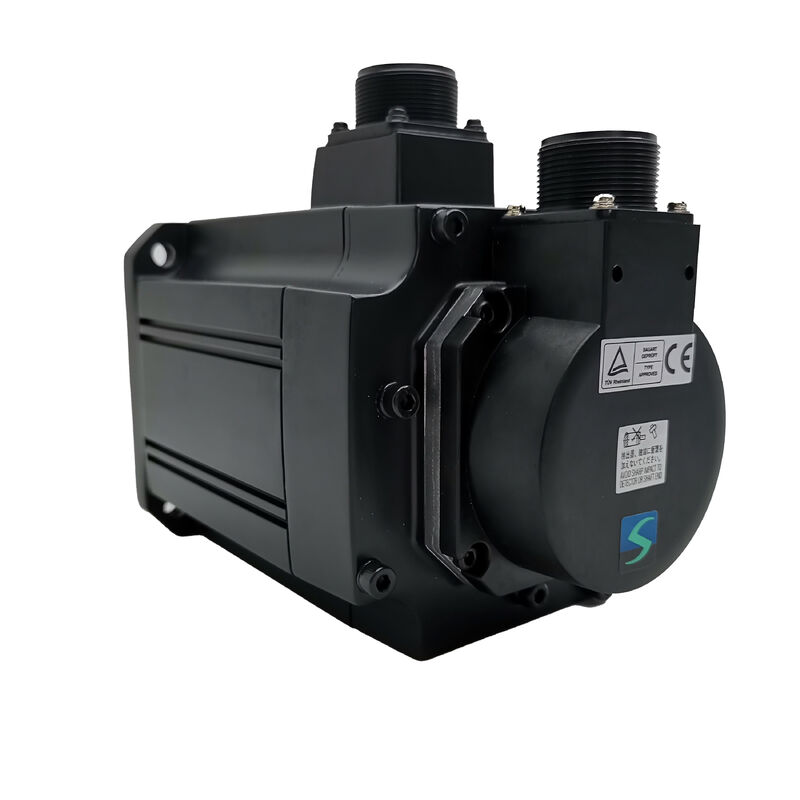

Σερβοκινητήρας AC Mitsubishi HC-SF52K — Σειρά HC-SF 500W με Κουζενέ

Ένας κινητήρας που κερδίζει τη θέση του στο δάπεδο του μηχανήματος

Ο Mitsubishi HC-SF52K ανήκει σε μια κατηγορία που εκτιμούν τόσο οι κατασκευαστές μηχανημάτων όσο και οι μηχανικοί συντήρησης — αρκετά συμπαγής για να ταιριάζει σε απαιτητικές διαμορφώσεις αξόνων, αρκετά ισχυρός για να χειριστεί πραγματικά φορτία εργασίας και αρκετά απλός για να ενσωματωθεί στα υπάρχοντα συστήματα MELSERVO χωρίς προβλήματα. Αποτελεί μέρος της σειράς HC-SF της Mitsubishi, μια γραμμή σχεδιασμένη για εφαρμογές μεσαίας αδράνειας και μεσαίας χωρητικότητας, όπου η σταθερότητα σε όλο το εύρος ταχύτητας έχει τόση σημασία όσο και η μέγιστη απόδοση.

Στον πυρήνα του, αυτός είναι ένας κινητήρας σερβο AC χωρίς ψήκτρες 0,5 kW (500 W) κατασκευασμένος για τριφασική λειτουργία στα 126V AC, περιστρεφόμενος με ονομαστική ταχύτητα 2.000 σ.α.λ.. Ο κωδικοποιητής που είναι τοποθετημένος σε αυτήν τη μονάδα παρέχει 16.384 παλμούς ανά περιστροφή, δίνοντας στο σύστημα σερβο την ανάλυση που χρειάζεται για ομαλή, ακριβή τοποθέτηση. Το "K" στην ονομασία του μοντέλου σας λέει ότι ο άξονας είναι κυλινδρικός τύπος με κουζενέ στα φ14 mm — μια διαμόρφωση που ταιριάζει στην άμεση σύζευξη με σφαιρικές βίδες, κιβώτια ταχυτήτων και οποιοδήποτε κινούμενο εξάρτημα όπου προτιμάται μια θετική μηχανική ασφάλιση έναντι της στήριξης μόνο στη δύναμη σύσφιξης.

Τεχνικές Προδιαγραφές

Για τι είναι κατασκευασμένη η σειρά HC-SF

Η Mitsubishi μηχανικά σχεδίασε τη σειρά HC-SF με χαρακτηριστικά μεσαίας αδράνειας — κάτι που την τοποθετεί σε ένα χρήσιμο ενδιάμεσο σημείο μεταξύ των ευέλικτων κινητήρων χαμηλής αδράνειας που χρησιμοποιούνται σε εφαρμογές υψηλού κύκλου, μικρής διαδρομής και των βαρύτερων κινητήρων υψηλής αδράνειας που είναι κατάλληλοι για μεγάλες, συνεχείς εργασίες φόρτισης. Αυτή η ισορροπία καθιστά τον HC-SF52K μια φυσική επιλογή για:

• Κέντρα κατεργασιών CNC — ιδιαίτερα για τους άξονες τροφοδοσίας που χρειάζονται ομαλή κίνηση υπό μεταβλητά φορτία κοπής
• Ρομποτικοί βραχίονες και συστήματα αυτοματοποιημένου χειρισμού — όπου ο συνδυασμός πυκνότητας ροπής και συμπαγούς μεγέθους διατηρεί τη συνολική γεωμετρία του βραχίονα διαχειρίσιμη
• Τραπέζια τοποθέτησης X-Y — όπου η αμφίδρομη ακρίβεια και η επαναληψιμότητα στις 2.000 σ.α.λ. καθορίζουν την ποιότητα της εξόδου
• Μηχανισμοί μετάδοσης και συστήματα μεταφοράς — εφαρμογές όπου η σταθερή, προβλέψιμη παράδοση ροπής έχει μεγαλύτερη σημασία από την ακραία επιτάχυνση

Ο βαθμός προστασίας IP65 του κινητήρα του προσφέρει ουσιαστική προστασία από την εισχώρηση σκόνης και τα πίδακες νερού χαμηλής πίεσης — χρήσιμο για εγκαταστάσεις σε περιβλήματα μηχανημάτων όπου η ομίχλη ψυκτικού είναι ένας συνηθισμένος περιβαλλοντικός παράγοντας παρά μια ακραία περίπτωση.

Συμβατότητα Ελεγκτή και Ενσωμάτωση Συστήματος

Ο HC-SF52K έχει σχεδιαστεί για να συνδυάζεται με σερβοελεγκτές της σειράς Mitsubishi MR-J2 και MR-H. Αυτοί οι ενισχυτές χειρίζονται τους βρόχους ελέγχου θέσης, ταχύτητας και ροπής, με τον κωδικοποιητή του κινητήρα να παρέχει το σήμα ανάδρασης που κλείνει τον βρόχο. Ο συνδυασμός είναι καλά τεκμηριωμένος και οι παράμετροι για τη σειρά HC-SF υποστηρίζονται εγγενώς στο λογισμικό διαμόρφωσης σερβο της Mitsubishi.

Εάν αντικαθιστάτε έναν υπάρχοντα κινητήρα σε ένα μηχάνημα που ήδη λειτουργεί με ενισχυτές MR-J2 ή MR-H, ο HC-SF52K εντάσσεται σε αυτό το οικοσύστημα χωρίς να απαιτεί αλλαγές στον ενισχυτή ή εκτεταμένη ρύθμιση παραμέτρων — υποθέτοντας ότι η διαμόρφωση του άξονα και η φλάντζα στήριξης ταιριάζουν με την αρχική εγκατάσταση.

Ένα πράγμα που αξίζει να σημειωθεί: η σειρά HC-SF είναι παλαιότερη από τη σειρά HC-SFS. Και οι δύο μοιράζονται παρόμοιες ονομαστικές εξόδους και διαστάσεις φλάντζας, αλλά δεν είναι εναλλάξιμες χωρίς επαλήθευση της συμβατότητας του κωδικοποιητή και των ρυθμίσεων παραμέτρων του ελεγκτή. Μην υποθέσετε άμεση αντικατάσταση χωρίς προηγούμενο έλεγχο.

Σχετικά με τη Διαμόρφωση του Άξονα

Ο άξονας με κουζενέ είναι η καθοριστική λεπτομέρεια υλικού αυτής της παραλλαγής. Μια εγκοπή κλειδιού στον άξονα εμπλέκεται με μια αντίστοιχη εγκοπή στην σύζευξη ή στον κόμβο, δημιουργώντας μια θετική αλληλοσύνδεση που μεταδίδει ροπή μηχανικά αντί μέσω τριβής. Κάτω από δυναμικά ή αντιστρεφόμενα φορτία — κοινά σε άξονες τροφοδοσίας και ρομποτικές εφαρμογές — αυτό εξαλείφει την μικρο-ολίσθηση που μπορεί να υποβαθμίσει την ακρίβεια τοποθέτησης με την πάροδο του χρόνου σε συζεύξεις μόνο με τριβή. Η διάμετρος φ14 mm είναι ένα τυπικό μέγεθος που υποστηρίζεται καλά από τους κατασκευαστές συζεύξεων, καθιστώντας εύκολη την προμήθεια υλικού εγκατάστασης.

Συχνές Ερωτήσεις

Ε1: Με ποιον σερβοελεγκτή λειτουργεί ο HC-SF52K;

Α: Αυτός ο κινητήρας έχει σχεδιαστεί για χρήση με σερβοενισχυτές της σειράς Mitsubishi MR-J2 και MR-H. Δεν είναι άμεσα συμβατός με νεότερους ελεγκτές MR-J3 ή MR-J4 χωρίς προσαρμογέα διεπαφής, καθώς ο τύπος σήματος του κωδικοποιητή διαφέρει μεταξύ των γενεών.

Ε2: Διαθέτει ο HC-SF52K ενσωματωμένο ηλεκτρομαγνητικό φρένο;

Α: Όχι. Αυτή η παραλλαγή δεν περιλαμβάνει φρένο. Εάν η εφαρμογή σας απαιτεί συγκράτηση θέσης χωρίς τροφοδοσία — όπως ένας κάθετος άξονας — θα πρέπει να επιλέξετε την έκδοση με φρένο, η οποία φέρει την ένδειξη "B" στο επίθημα του μοντέλου (π.χ., HC-SF52BK).

Ε3: Ποια είναι η διαφορά μεταξύ του HC-SF52K και του HC-SFS52K;

Α: Και οι δύο είναι κινητήρες 0,5 kW με παρόμοιες ονομαστικές ροπές, αλλά ανήκουν σε διαφορετικές γενιές της σειράς MELSERVO. Η σειρά HC-SF συνδυάζεται με ελεγκτές MR-J2 / MR-H χρησιμοποιώντας κωδικοποιητή 14-bit. η σειρά HC-SFS προέρχεται από τη νεότερη γενιά J2S με απόλυτο κωδικοποιητή 17-bit (131.072 ppr). Μοιράζονται παρόμοιες διαστάσεις φλάντζας, αλλά δεν είναι συμβατοί μεταξύ τους ως προς τον ελεγκτή χωρίς αλλαγές παραμέτρων.

Ε4: Τι σημαίνει η προστασία IP65 για την καθημερινή χρήση;

Α: IP65 σημαίνει ότι ο κινητήρας προστατεύεται πλήρως από τη σκόνη και από πίδακες νερού από οποιαδήποτε κατεύθυνση σε χαμηλή πίεση. Είναι κατάλληλος για χρήση μέσα σε περιβλήματα μηχανημάτων CNC όπου οι πιτσιλιές ψυκτικού και η ομίχλη είναι συνηθισμένες, αν και δεν πρέπει να βυθίζεται.

Ε5: Μπορεί να επισκευαστεί αυτός ο κινητήρας εάν αποτύχει ο κωδικοποιητής;

Α: Ναι. Η αντικατάσταση του κωδικοποιητή είναι ένα από τα πιο συνηθισμένα στοιχεία σέρβις στη σειρά HC-SF. Εξειδικευμένα συνεργεία επισκευής σερβο μπορούν να αντικαταστήσουν τη μονάδα του κωδικοποιητή και να επαναβαθμονομήσουν τον κινητήρα. Για έναν κινητήρα 0,5 kW, η επισκευή είναι γενικά οικονομικά αποδοτική σε σύγκριση με την πλήρη αντικατάσταση, ειδικά όταν τα περιελίξεις και τα μηχανικά εξαρτήματα είναι κατά τα άλλα σε καλή κατάσταση.

Ο Mitsubishi HC-SF52K είναι ένας παλαιότερος σερβοκινητήρας. Επιβεβαιώστε τη συμβατότητα του ελεγκτή, τη διαμόρφωση του άξονα και τις διαστάσεις της φλάντζας σε σχέση με τις αρχικές προδιαγραφές του μηχανήματός σας πριν από την παραγγελία.
