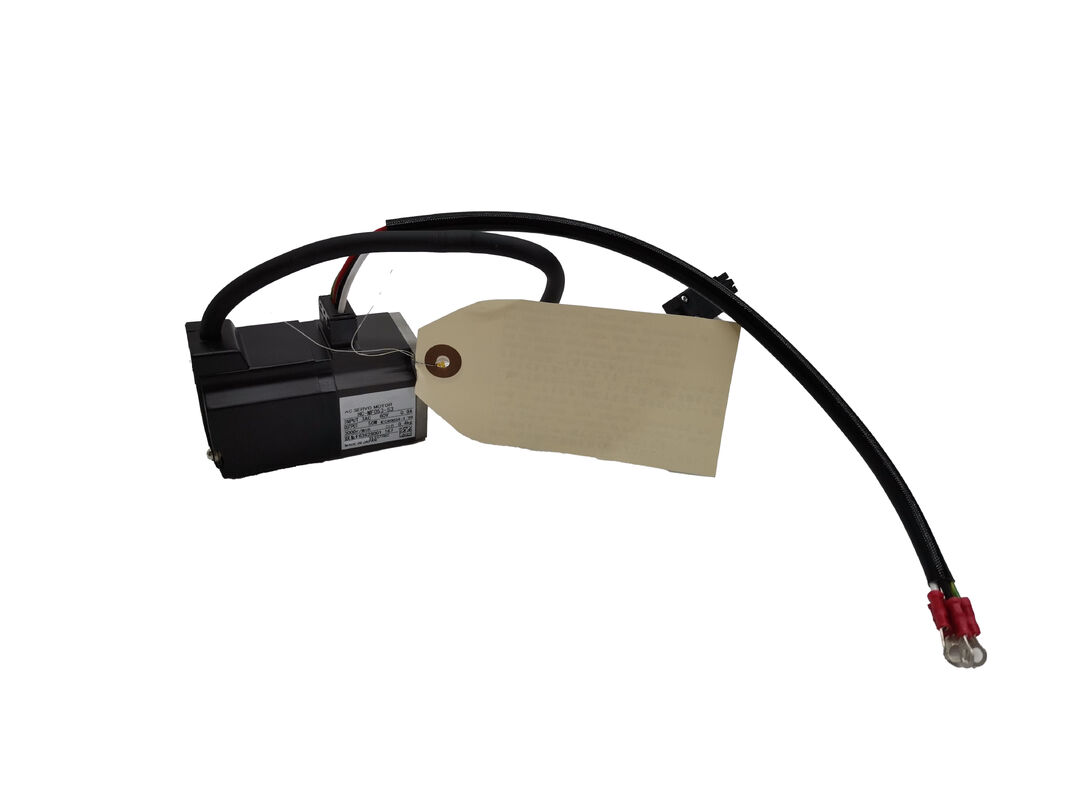

Σερβοκινητήρας AC Mitsubishi HC-MF73-S15 — Σειρά HC-MF 750W Κινητήρας με άξονα με κλειδί

Όταν η σταθερή, ομαλή ροπή είναι η προτεραιότητα

Υπάρχει μια κατηγορία σερβοκινητήρων που δεν κυνηγά τους τίτλους των τεχνικών προδιαγραφών — καμία εξωτική ανάλυση κωδικοποιητή, κανένας αριθμός εξαιρετικά χαμηλής αδράνειας — αλλά κερδίζει τη φήμη της λειτουργώντας αξιόπιστα χρόνο με το χρόνο σε μερικά από τα πιο απαιτητικά περιβάλλοντα CNC της βιομηχανίας. Ο Mitsubishi HC-MF73-S15 ανήκει σε αυτή την κατηγορία.

Μέρος της σειράς HC-MF της Mitsubishi — μια γραμμή κατασκευασμένη με βάση τις αρχές σχεδιασμού μεσαίας αδράνειας, μικρής χωρητικότητας — αυτός ο κινητήρας παρέχει 750W (0,75 kW) ονομαστικής ισχύος στις 3.000 σ.α.λ. σε τροφοδοσία τριφασικού AC 117V, καταναλώνοντας 5,2 A υπό ονομαστικές συνθήκες. Ο άξονας εξόδου είναι ένας ευθύς άξονας φ19 mm με σφήνα, παρέχοντας την θετική μηχανική σύνδεση που απαιτούν οι εφαρμογές αντιστροφής ροπής. Δεν υπάρχει ηλεκτρομαγνητικό φρένο σε αυτή την έκδοση. Οι συνδέσεις τροφοδοσίας και κωδικοποιητή εξέρχονται μέσω μπροστινών βυσμάτων, μια πρακτική διάταξη για περιβλήματα μηχανών CNC όπου η δρομολόγηση καλωδίων από πίσω είναι περιορισμένη.

Ο κινητήρας είναι κλειστής κατασκευής με ψύξη με εξαναγκασμένο αέρα — στιβαρός για πραγματικά περιβάλλοντα συνεργείου παρά για κλιματιζόμενα εργαστήρια.

Τεχνικές Προδιαγραφές

Η σειρά HC-MF στο πλαίσιο

Η γραμμή HC-MF προηγείται της γενιάς HC-MFS. Ενώ η HC-MFS χρησιμοποιεί έναν απόλυτο κωδικοποιητή 17-bit που επικοινωνεί μέσω ψηφιακής σειριακής σύνδεσης, η HC-MF χρησιμοποιεί έναν αναλογικό κωδικοποιητή OBA — έναν κωδικοποιητή σήματος ημιτόνου/συνημιτόνου που ήταν στάνταρ στους ενισχυτές MR-J2. Αυτό σημαίνει ότι ο HC-MF73-S15 είναι ξεκάθαρα ένας κινητήρας οδηγός MR-J2. Δεν θα συνδεθεί απευθείας σε ενισχυτές MR-J2S, MR-J3 ή MR-J4 χωρίς αξιολόγηση συμβατότητας, επειδή κάθε γενιά άλλαξε τα πρωτόκολλα επικοινωνίας του κωδικοποιητή.

Για τους μηχανικούς συντήρησης που διατηρούν μηχανές ελεγχόμενες από MR-J2 σε λειτουργία, αυτή η διάκριση είναι αυτό που καθιστά τον HC-MF73-S15 το σωστό ανταλλακτικό. Η νεότερη παραλλαγή MFS, ενώ

είναι διαστασιακά παρόμοια σε ορισμένες πτυχές, χρησιμοποιεί διαφορετικό τύπο κωδικοποιητή και συνδυάζεται με οδηγούς MR-J2S — αυτά δεν είναι εναλλάξιμα χωρίς αλλαγές οδηγού και εργασίες παραμέτρων.

Το χαρακτηριστικό μεσαίας αδράνειας της σειράς HC-MF τον καθιστά κατάλληλο για εφαρμογές άξονα τροφοδοσίας μηχανών εργαλειομηχανών CNC: πιο επιεικής υπό μεταβαλλόμενες συνθήκες φορτίου από τους κινητήρες χαμηλής αδράνειας, και πιο ευαίσθητος από τα σχέδια υψηλής αδράνειας όταν οι ρυθμοί επιτάχυνσης έχουν σημασία. Χειρίζεται το είδος της αμφίδρομης κίνησης άξονα με μεταβαλλόμενο φορτίο που συμβαίνει σε εργασίες φρεζαρίσματος, διάτρησης και τόρνου χωρίς τα προβλήματα αναζήτησης κέρδους που συχνά εμφανίζουν οι υποδιαστασιολογημένοι κινητήρες.

Διαμόρφωση Άξονα και Σημειώσεις Εγκατάστασης

Η σφήνα στον άξονα φ19 mm είναι μια πρακτική αναγκαιότητα για οποιονδήποτε άξονα όπου οι αντιστροφές ροπής είναι συχνές ή όπου τα αξονικά φορτία θα μπορούσαν να προκαλέσουν ολίσθηση μιας απλής σύνδεσης άξονα με την πάροδο του χρόνου. Οι συνδέσεις με σφήνα μεταφέρουν ροπή μέσω μηχανικής εμπλοκής, όχι τριβής — και στα 750W με 3.000 σ.α.λ. διαθέσιμα, οι συνδέσεις μόνο με τριβή εισάγουν μια πιθανή βλάβη που απλά δεν χρειάζεται.

Κατά την τοποθέτηση, ο κινητήρας κλάσης HC-MF 750W θα πρέπει να τοποθετείται σε μια φλάντζα αλουμινίου 300 × 300 × 12 mm (ή ισοδύναμη θερμική μάζα) για να διασφαλιστεί επαρκής απαγωγή θερμότητας υπό συνεχή ονομαστική λειτουργία. Αυτός είναι ένας κινητήρας που βασίζεται στην αγώγιμη μεταφορά θερμότητας προς τη βάση του ως μέρος της θερμικής του διαχείρισης — η τοποθέτηση σε θερμικά απομονωμένη ή υποδιαστασιολογημένη πλάκα στήριξης θα μειώσει την ονομαστική συνεχή λειτουργία του κινητήρα.

Η μπροστινή διάταξη των συνδετήρων, κοινή σε όλη τη σειρά HC-MF, διατηρεί την τακτοποίηση των καλωδίων προβλέψιμη και αποφεύγει την ανάγκη δρομολόγησης καλωδίων γύρω από το πίσω μέρος του κινητήρα — μια λεπτομέρεια που έχει σημασία σε πυκνά συσκευασμένες συναρμολογήσεις άξονα.

Εφαρμογή

Ο HC-MF73-S15 βρίσκεται συχνότερα σε κέντρα κατεργασίας CNC, τόρνους και φρέζες από τα τέλη της δεκαετίας του 1990 και τις αρχές της δεκαετίας του 2000 που είχαν αρχικά διαμορφωθεί με συστήματα σερβο MR-J2. Πέρα από το CNC, η σειρά εμφανίζεται επίσης σε αυτοματοποιημένο εξοπλισμό συναρμολόγησης, στάδια τοποθέτησης X-Y και μηχανήματα συσκευασίας από την ίδια γενιά.

Για οποιαδήποτε από αυτές τις μηχανές που εξακολουθούν να βρίσκονται σε παραγωγική λειτουργία, ο HC-MF73-S15 είναι η αξιόπιστη, ίδιας ποιότητας αντικατάσταση που αποφεύγει την εργασία ενσωμάτωσης συστήματος που θα απαιτούσε μια διαγενεακή αλλαγή.

Συχνές Ερωτήσεις

Ε1: Τι οδηγός σερβο απαιτείται για τον HC-MF73-S15;

Α: Αυτός ο κινητήρας έχει σχεδιαστεί για σερβοενισχυτές σειράς Mitsubishi MR-J2. Ο αναλογικός κωδικοποιητής OBA που είναι τοποθετημένος στους κινητήρες της σειράς HC-MF επικοινωνεί ειδικά με τους οδηγούς MR-J2. Δεν είναι συμβατός με ενισχυτές MR-J2S, MR-J3 ή MR-J4 χωρίς μετατροπή ή αντικατάσταση του οδηγού.

Ε2: Τι σημαίνει η ονομασία S15 και είναι αυτός ο κινητήρας διαθέσιμος με φρένο;

Α: Η κατάληξη S15 υποδηλώνει τη διαμόρφωση του άξονα και της βάσης — συγκεκριμένα, έναν τυπικό ευθύ άξονα με σφήνα και χωρίς ηλεκτρομαγνητικό φρένο. Μια έκδοση του ίδιου βασικού κινητήρα με φρένο είναι διαθέσιμη με την ονομασία HC-MF73B, η οποία προσθέτει ένα φρένο συγκράτησης σε απενεργοποίηση για εφαρμογές κάθετου άξονα ή συγκράτησης θέσης.

Ε3: Ποια είναι η διαφορά μεταξύ του HC-MF73 και του HC-MFS73;

Α: Και οι δύο είναι κινητήρες 750W, 3.000 σ.α.λ. από την οικογένεια μεσαίας αδράνειας HC της Mitsubishi, αλλά ανήκουν σε διαφορετικές γενιές οδηγών. Ο HC-MF73 χρησιμοποιεί έναν αναλογικό κωδικοποιητή OBA και συνδυάζεται με οδηγούς MR-J2. Ο HC-MFS73 χρησιμοποιεί έναν απόλυτο κωδικοποιητή 17-bit και συνδυάζεται με οδηγούς MR-J2S. Δεν είναι άμεσα εναλλάξιμοι — η εναλλαγή του ενός με τον άλλο απαιτεί είτε αλλαγή οδηγού είτε πρόσθετο υλικό διεπαφής.

Ε4: Ποιες είναι οι πιο συνηθισμένες πιθανές βλάβες στον HC-MF73-S15;

Α: Ο αναλογικός κωδικοποιητής OBA είναι το πιο συχνό αντικείμενο συντήρησης — η υποβάθμιση του σήματος εμφανίζεται ως ασταθείς ενδείξεις ταχύτητας ή σφάλματα θέσης πριν από την πλήρη βλάβη. Η φθορά των ρουλεμάν είναι το άλλο κοινό πρόβλημα σε εφαρμογές υψηλού κύκλου. Και τα δύο μπορούν να επισκευαστούν από έμπειρα συνεργεία συντήρησης σερβοκινητήρων. Ο ανεμιστήρας ψύξης με εξαναγκασμένο αέρα σε αυτόν τον κινητήρα θα πρέπει επίσης να ελέγχεται περιοδικά, καθώς ένας ελαττωματικός ανεμιστήρας μπορεί να προκαλέσει θερμική υπερφόρτωση υπό συνεχή κύκλο λειτουργίας.

Ε5: Μπορεί ο HC-MF73-S15 να χρησιμοποιηθεί ως άμεση αντικατάσταση για άλλες παραλλαγές HC-MF 750W;

Α: Μηχανικά, πολλές παραλλαγές HC-MF 750W μοιράζονται τις ίδιες διαστάσεις φλάντζας και μέγεθος άξονα, καθιστώντας τη φυσική εγκατάσταση απλή. Ωστόσο, επαληθεύετε πάντα ότι ο τύπος του κωδικοποιητή και η διαμόρφωση του συνδετήρα ταιριάζουν πριν υποθέσετε μια άμεση αντικατάσταση. Ορισμένες παραλλαγές έχουν διαφορετικές προσανατολισμούς εξόδου καλωδίου ή τύπους σήματος κωδικοποιητή που μπορούν να επηρεάσουν τη συμβατότητα με την υπάρχουσα καλωδίωση και τους οδηγούς.

Ο Mitsubishi HC-MF73-S15 είναι ένας παλαιότερος σερβοκινητήρας. Επιβεβαιώστε τη συμβατότητα του οδηγού, τον τύπο του κωδικοποιητή και τις απαιτήσεις τοποθέτησης έναντι της τεκμηρίωσης του υπάρχοντος μηχανήματός σας πριν παραγγείλετε.
