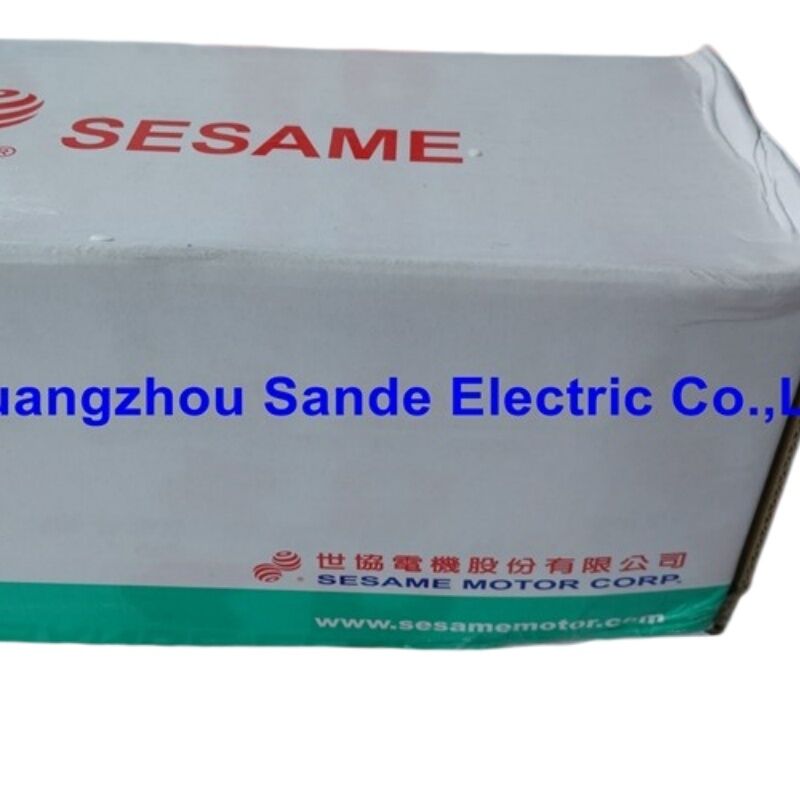

Σερβοκινητήρας AC χωρίς ψήκτρες Sesame 5C3A522A00

SESAME κινητήρας 5C3A522A00∙ 5RK90 σειρά αναστρέψιμος κινητήρας μετατροπής ∙ 90W μονοφασής, 4 πόλων, παγκόσμια σειρά K, κατασκευασμένο στην Ταϊβάν

Αριθμός μέρους:5C3A522A00

Κατηγορία προϊόντος:Κύκλος μετατροπής εναλλασσόμενου ∆ύναμου ∆ύναμου ∆ύναμου ∆ύναμου ∆ύναμου

Σειρά:Παγκόσμια σειρά K 5RK90 (90W, 90mm πλαίσιο)

Καταγωγή:Κατασκευασμένο στην Ταϊβάν

Σύνοψη

ΗΟ κινητήρας SESAME 5C3A522A00είναι ένας 90W μονοφασικός αναστρέψιμος κινητήρας μετατροπής εναλλασσόμενου ρεύματος από τη σειρά World K της SESAME MOTOR CORP.

Η ονομασία 5RK90 προσδιορίζει το βασικό προϊόν: έναν κινητήρα αναστρέψιμου τεσσάρων πόλων 90 χιλιοστών, 90 βατ, με την υψηλότερη ισχύ στην συμπαγή μονοφασική σειρά αναστρέψιμων κινητήρων της SESAME.

Οι αναστρέψιμοι κινητήρες εναλλασσόμενου ρεύματος κατασκευάζονται για εφαρμογές που απαιτούν συχνές, γρήγορες αλλαγές κατεύθυνσης.

Το εσωτερικό κύκλωμα πυκνωτή του κινητήρα είναι διαμορφωμένο έτσι ώστε ο κινητήρας να μπορεί να μεταβεί άμεσα από μπροστά προς πίσω χωρίς την καθυστέρηση ή την πολυπλοκότητα της επανασύνδεσης με διακόπτη ρελέ.

Όταν ένας τυποποιημένος κινητήρας επαγωγής συνεχίζει να κινείται για κάποιο χρονικό διάστημα μετά από αλλαγή εντολής κατεύθυνσης, ο αναστρέψιμος κινητήρας φρενάρει ενεργά και επιταχύνει ξανά στην αντίθετη κατεύθυνση γρήγορα.Αυτό κάνει την πλατφόρμα 5RK90 το κινητήρα της επιλογής για τις αντιστροφές μεταφορέα, μηχανισμοί μεταφοράς, ενεργοποιητές βαλβίδων, στάδια θέσης και παρόμοιες εργασίες βιομηχανικής αυτοματοποίησης όπου η αμφίδρομη κίνηση αποτελεί μέρος του κύκλου εργασίας.

Η SESAME MOTOR CORP. κατασκευάζει κινητήρες εναλλασσόμενου ρεύματος και κινητήρες ταχυτήτων στην Ταϊβάν από το 1990. The company's World K Series follows the physical and electrical dimensions of the established industry standard for compact AC gear motors — ensuring interchangeability with compatible products from other manufacturers in the same frame class.

Οι πιστοποιήσεις περιλαμβάνουν CE (EMC & LVD), UL και CCC, που καλύπτουν την ανάπτυξη σε βιομηχανικές αγορές σε όλη την Ασία, τη Βόρεια Αμερική και την Ευρώπη.

Βασικές προδιαγραφές

Αντιστρέψιμος κινητήρας

Οι αναστρέψιμοι κινητήρες διαφέρουν από τους τυποποιημένους κινητήρες επαγωγής στη διάταξη περιστροφής και πυκνότητας.

Τυπικός κινητήρας επαγωγής.Προηγούμενο και αντίστροφο επιτυγχάνονται με την εναλλαγή δύο φάσεων (3 φάσεις) ή της σύνδεσης πυκνωτή (μονοφάση).

Η αλλαγή παίρνει χρόνο και προκαλεί μια περίοδο αποσύνδεσης πριν ο κινητήρας μπορεί να επιταχύνει ξανά στην αντίθετη κατεύθυνση.

Αντιστρέψιμη μηχανή.Ο εσωτερικός πυκνωτής είναι συνδεδεμένος έτσι ώστε ο κινητήρας να μπορεί να αντιστραφεί άμεσα.

Ένας ρότορας χαμηλής αδράνειας (συνήθως με κενό πυρήνα) σε συνδυασμό με αυτή τη διάταξη πυκνωτή επιτρέπει σχεδόν στιγμιαία αλλαγή κατεύθυνσης.

Αυτό είναι εγκεκριμένο για 30λεπτο καθήκον σε αναγνώριση του υψηλότερου θερμικού φορτίου από συχνές αντιστροφές.

Το 5RK90 παράγει το ονομαστικό του 90W σε ένα πλαίσιο 90mm - το μεγαλύτερο τυποποιημένο μέγεθος στην συμπαγή σειρά World K.

Σε αυτό το επίπεδο ισχύος, παρέχει σημαντική ροπή στον άξονα του κινητήρα πριν από την κεφαλή ταχυτήτων.1, ο συναρμολογημένος κινητήρας ταχυτήτων καλύπτει ένα ευρύ φάσμα απαιτήσεων ταχυτήτων και ροπής του άξονα εξόδου.

Συνδυασμός κεφαλών ταχυτήτων

Ο κινητήρας 5RK90 συνδυάζεται με τις ελικοειδείς παράλληλες κεφαλές ταχυτήτων της σειράς 5GN και 5GX της SESAME:

5GN□KE κεφαλής ταχυτήτων.Τυπικό ελικοειδές γρανάζι, έξοδος άξονα πινιών. αναλογίες γρανάζι από 3:1 έως 200:1 (με ενδιάμεσο δεκαδικό σταθμό στα 10:1 χρησιμοποιώντας το 5GN10X ή 5GN10XK).

Επιλογή σφαιροφόρου ρυμουλκούμενου σε επιλεγμένες αναλογίες.

5GX□KB κεφαλής ταχυτήτων.Επιλογή ελικοειδούς γραμμής υψηλότερης ακρίβειας με στήριξη εξόδου σφαιροφόρου ρυμουλκού για αυξημένη ακτινική και αξιωτική χωρητικότητα φορτίου.

Επιλέγεται όταν ο άξονας εξόδου πρέπει να αντέχει σημαντικό υπερβολικό φορτίο από την άμεση ζεύξη στα εξαρτήματα του μηχανισμού.

Ο συνδυασμός κινητήρα και κεφαλής ταχυτήτων επιτρέπει την ακριβή προσαρμογή της ταχύτητας και της ροπής του άξονα εξόδου στις μηχανικές απαιτήσεις της εφαρμογής.

Ένας κινητήρας 90W με συγχρονισμένη ταχύτητα 1500 στροφές/min, μέσω κεφαλής ταχυτήτων 100:1, παράγει περίπου 15 στροφές/min στον άξονα εξόδου με αναλογικά ενισχυμένη ροπή.

Πιστοποιήσεις και καταλληλότητα για την αγορά

Οι κινητήρες της σειράς World K της SESAME φέρουν:

CE (EMC & LVD).Συμμόρφωση με τις ευρωπαϊκές οδηγίες για την ηλεκτρομαγνητική συμβατότητα και τη χαμηλή τάση, επιτρέποντας την ανάπτυξη στις ευρωπαϊκές αγορές χωρίς πρόσθετες απαιτήσεις έγκρισης.

Υπερεπιλεγμένο.Οι εργαστηριακοί ασφαλιστές αναγνωρίζονται για την αγορά της Βόρειας Αμερικής.

ΚΚΚ.Κίνα Υποχρεωτική πιστοποίηση για την εγχώρια αγορά της Κίνας.

Οι εν λόγω πιστοποιήσεις καλύπτουν τις κύριες βιομηχανικές αγορές παγκοσμίως.

Για τους κατασκευαστές μηχανών OEM που προμηθεύουν μηχανές σε πολλαπλές αγορές, ο κινητήρας με τριπλή πιστοποίηση αποφεύγει την ανάγκη να ορίζονται διαφορετικοί κινητήρες για διαφορετικούς προορισμούς εξαγωγής.

Γενικές ερωτήσεις

Ε1: Ποιος είναι ο μέγιστος επιτρεπόμενος κύκλος λειτουργίας για τον αναστρέψιμο κινητήρα 5RK90;

Ο αναστρέψιμος κινητήρας 5RK90 είναι προορισμένος για λειτουργία 30 λεπτών.μετά την οποία η περίοδος ανάπαυσης επιτρέπει στην ψύξη των τυλιγμών πριν από τον επόμενο κύκλο λειτουργίας.

Για εφαρμογές που απαιτούν συνεχή λειτουργία, θα πρέπει να επιλεγεί η σειρά κινητήρων επαγωγής 5IK90 του SESAME (που προορίζεται για συνεχή λειτουργία με την ίδια ισχύ 90W).

Οι αναστρέψιμοι κινητήρες δεν είναι εναλλάξιμοι με τους κινητήρες επαγωγής για εφαρμογές συνεχούς λειτουργίας.

Ε2: Μπορεί η κατεύθυνση περιστροφής να αλλάξει ενώ ο κινητήρας λειτουργεί;

Ναι, αυτή είναι η καθοριστική ικανότητα ενός αναστρέψιμου κινητήρα.Η διαμόρφωση κύκλου πυκνότητας επιτρέπει στον κινητήρα να αποδέχεται μια εντολή αλλαγής κατεύθυνσης ενώ περιστρέφεται και να ανταποκρίνεται επιβραδύνοντας και επιταχύνοντας ξανά στην αντίθετη κατεύθυνσηΟ χρόνος μετάβασης εξαρτάται από την αδράνεια φορτίου.

Στην πράξη,Κατά την έναρξη λειτουργίας της μηχανής πρέπει να καθορίζεται ο κατάλληλος χρόνος του ρελέα αλλαγής κατεύθυνσης σε σχέση με την επιβράδυνση του μηχανικού συστήματος, ώστε να αποφεύγεται το μηχανικό σοκ κατά την αντιστροφή κατεύθυνσης..

Ε3: Ποια σχέση ταχυτήτων θα πρέπει να επιλέγεται για τον κινητήρα αυτό σε μια συγκεκριμένη εφαρμογή;

Η επιλογή της αναλογίας ταχυτήτων εξαρτάται από την απαιτούμενη ταχύτητα του άξονα εξόδου και την ροπή φορτίου.Η διαίρεση της συγχρονισμένης ταχύτητας του κινητήρα (1500 ή 1800 rpm) με την απαιτούμενη ταχύτητα εξόδου δίνει την κατά προσέγγιση αναλογία ταχυτήτων.

Στη συνέχεια, επαληθεύεται ότι η προκύπτουσα ροπή εξόδου (ροπή κινητήρα × αναλογία ταχυτήτων × απόδοση) υπερβαίνει τη ροπή φορτίου υπό τις χειρότερες συνθήκες.

Ο κατάλογος προϊόντων του SESAME παρέχει τις καμπύλες ροπής-ταχύτητας για το 5RK90 που επιτρέπουν αυτόν τον υπολογισμό.

Ε4: Ο κινητήρας θερμαίνεται κατά τη διάρκεια κανονικής λειτουργίας.

Η μέτρια θερμότητα είναι φυσιολογική για έναν αναστρέψιμο κινητήρα σε λειτουργία.Εάν ο κινητήρας λειτουργεί με ή κάτω από το ονομαστικό φορτίο του εντός του κύκλου λειτουργίας, η θερμότητα στο άγγιγμα είναι αναμενόμενη και όχι ένας δείκτης βλάβης.

Για τα ενδείγματα αυτά: ο κινητήρας είναι πολύ θερμός για να τον αγγίξετε (που υποδηλώνει υπερφόρτωση ή φραγμό ψύξης), ο κινητήρας λειτουργεί συνεχώς πέραν των 30 λεπτών λειτουργίας του,ή η μυρωδιά του κινητήρα υποδηλώνει βλάβη της μόνωσης.Η τοποθέτηση του κινητήρα με επαρκή ροή αέρα γύρω από το περίβλημα διατηρεί τη θερμοκρασία λειτουργίας στο κανονικό εύρος.

Ε5: Πώς σχετίζεται ο αριθμός τμήματος 5C3A522A00 με την ονομασία της σειράς κινητήρων 5RK90;

Ο κωδικός 5C3A522A00 είναι ο κωδικός OEM ή εσωτερικής παραγγελίας της SESAME που αντιστοιχεί σε ένα συγκεκριμένο προϊόν σε διαμόρφωση της οικογένειας αναστρέψιμων κινητήρων 5RK90, συμπεριλαμβανομένου του κινητήρα, του τύπου κεφαλής ταχυτήτων, της αναλογίας ταχυτήτων,και τυχόν επιλογές (τύπος τερματικού, διαμόρφωση άξονα, τάση).

Η ονομασία 5RK90 στον ίδιο τον κινητήρα προσδιορίζει τις βασικές προδιαγραφές του κινητήρα.

Για λόγους ακριβούς αντικατάστασης ή διασταυρούμενης αναφοράς, τόσο ο κωδικός παραγγελίας 5C3A522A00 όσο και η προδιαγραφή της ετικέτας του κινητήρα πρέπει να αναφέρονται από κοινού κατά την προμήθεια.
