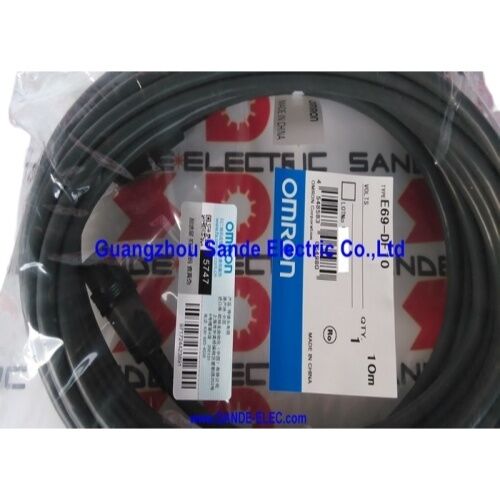

Καλώδιο επέκτασης κωδικοποιητή OMRON E69-DF10

Σειρά E69 | Μήκος 10m | Για κωδικοποιητές E6C2-A / E6C3-A / E6CP / E6F | 12 VDC

Γεφύρωση του χάσματος μεταξύ κωδικοποιητή και ελεγκτή

Οι διατάξεις μηχανών δεν συνεργάζονται πάντα. Όταν ένας κωδικοποιητής OMRON είναι τοποθετημένος σε άξονα, άξονα ή κύλινδρο που βρίσκεται πιο μακριά από το ερμάριο του ελεγκτή από ό,τι μπορεί να φτάσει το τυπικό προκαλωδιωμένο καλώδιο του κωδικοποιητή, το καλώδιο επέκτασης E69-DF10 είναι η σχεδιασμένη απάντηση. Επεκτείνει τη διαδρομή του σήματος κατά 10 μέτρα διατηρώντας παράλληλα την ακεραιότητα του σήματος — χωρίς μάτισμα, χωρίς αυτοσχέδιες επεκτάσεις καλωδίων, χωρίς εικασίες σχετικά με τη συμβατότητα των βυσμάτων.

Το E69-DF10 ανήκει στη σειρά αξεσουάρ E69 της OMRON, που έχει σχεδιαστεί ειδικά για να λειτουργεί παράλληλα με τις οικογένειες περιστροφικών κωδικοποιητών απολύτων περιστροφικών κωδικοποιητών E6C2-A, E6C3-A, E6CP και E6F. Και τα δύο άκρα τερματίζονται με ταιριαστές υποδοχές που συνδυάζονται απευθείας με την υποδοχή εξόδου του κωδικοποιητή στη μία πλευρά και το επόμενο τμήμα καλωδίου ή την είσοδο ελεγκτή από την άλλη, δίνοντάς σας μια καθαρή επέκταση plug-and-play που ταιριάζει στην τεκμηριωμένη αρχιτεκτονική συστήματος της OMRON.

Προδιαγραφές με μια ματιά

Η σειρά E69-DF — Μάθετε τις επιλογές μήκους σας

Η σειρά E69-DF καλύπτει τρία τυπικά μήκη για διαφορετικά σενάρια εγκατάστασης. Το E69-DF5 (5m) ταιριάζει σε μέτριες αποστάσεις σε συμπαγείς κυψέλες μηχανής. Το E69-DF10 (αυτό το προϊόν) χειρίζεται την πλειονότητα των τυπικών διαμορφώσεων μηχανών CNC και γραμμών αυτοματισμού όπου ο κωδικοποιητής και ο πίνακας ελέγχου χωρίζονται από ένα πλαίσιο μηχανής, μια διαδρομή αγωγού καλωδίου ή ένα περίβλημα ασφαλείας. Τα E69-DF20 και E69-DF30 είναι διαθέσιμα για μεγαλύτερες σειρές σε μεγάλες γραμμές παραγωγής ή συστήματα πολλαπλών θέσεων.

Η επιλογή του σωστού μήκους πριν από την εγκατάσταση αποφεύγει τον πειρασμό να τυλίξετε το περίσσιο καλώδιο σε μια σφιχτή δέσμη κοντά σε πηγές ηλεκτρικού θορύβου — μια πρακτική που μπορεί να εισάγει παρεμβολές στο σήμα του κωδικοποιητή μέσω επαγωγικής σύζευξης. Χρησιμοποιήστε το μήκος που ταιριάζει στην πραγματική διαδρομή καλωδίου.

Συμβατές οικογένειες κωδικοποιητών — Τι συνδέεται

Το E69-DF10 έχει δοκιμαστεί και τεκμηριωθεί για χρήση με τέσσερις σειρές περιστροφικών κωδικοποιητών OMRON:

Σειρά E6C2-A— Απόλυτοι περιστροφικοί κωδικοποιητές στην κατηγορία διαμέτρου περιβλήματος 50 mm, διαθέσιμοι σε παραλλαγές άξονα 8 mm. Χρησιμοποιείται ευρέως σε εφαρμογές παρακολούθησης θέσης, ελεγκτές έκκεντρου και παρακολούθησης γωνίας σε εργαλειομηχανές και γραμμές συσκευασίας.

Σειρά E6C3-A— Ανθεκτικοί κωδικοποιητές απολύτων με περίβλημα διαμέτρου 50 mm και συμπαγή άξονα 8 mm, με βαθμολογία IP65 με σφραγισμένα ρουλεμάν. Συνηθισμένο σε εφαρμογές κοντά σε υγρά κοπής ή περιβάλλοντα πλύσης όπου το σώμα του κωδικοποιητή βλέπει εχθρικές συνθήκες.

Σειρά E6CP— Κωδικοποιητές απολύτων γενικής χρήσης με περίβλημα 50 mm, συμπεριλαμβανομένων παραλλαγών που έχουν σχεδιαστεί ειδικά για χρήση με τον ρυθμιστή θέσης έκκεντρου H8PS της OMRON. Αυτοί οι κωδικοποιητές εξάγουν τον γκρι κώδικα και απαιτούν ένα καλώδιο που περνά σωστά τα σήματα παράλληλης εξόδου πολλαπλών bit — κάτι που κάνει το E69-DF10.

Σειρά E6F— Ανθεκτικοί κωδικοποιητές απολύτων με περίβλημα 50 mm και συμπαγή άξονα 10 mm, που χρησιμοποιούνται σε εφαρμογές που απαιτούν μεγαλύτερη χωρητικότητα ακτινικού και αξονικού άξονα. Διατίθεται τόσο σε αυξητική όσο και σε απόλυτη έκδοση.

Γιατί να μην συνδέσετε απλώς το υπάρχον καλώδιο;

Η ερώτηση εμφανίζεται τακτικά κατά τη διάρκεια της συντήρησης — ιδιαίτερα όταν το τυπικό καλώδιο κωδικοποιητή έχει υποστεί φυσική ζημιά κάπου κατά τη διάρκεια της λειτουργίας του. Η απάντηση αφορά την ποιότητα του σήματος και τη μακροπρόθεσμη αξιοπιστία.

Οι κωδικοποιητές απολύτων E6C3-A, E6CP και E6F της OMRON εξάγουν δεδομένα θέσης σε γκρι κώδικα σε πολλούς αγωγούς σήματος ταυτόχρονα. Οποιοδήποτε σημείο συνδέσεως εισάγει ασυμμετρία αντίστασης μεταξύ των αγωγών, προσθέτει χωρητικότητα και δημιουργεί ένα πιθανό σημείο εισόδου για υγρασία. Σε ένα μηχάνημα υψηλού κύκλου όπου ο κωδικοποιητής μεταβαίνει εκατομμύρια φορές ανά βάρδια, ακόμη και μια οριακή αύξηση του χρόνου ανόδου/πτώσης σήματος σε κακή συναρμογή μπορεί τελικά να προκαλέσει σφάλματα ανάγνωσης του γκρίζου κώδικα — που σε έναν απόλυτο κωδικοποιητή σημαίνει ότι ο ελεγκτής διαβάζει σιωπηλά μια λάθος θέση χωρίς να παράγει άμεσο συναγερμό.

Το E69-DF10 διατηρεί την αντίστοιχη σύνθετη αντίσταση και τη συνέχεια θωράκισης του αρχικού καλωδίου. Είναι η διαφορά μεταξύ μιας επισκευής που λειτουργεί σήμερα και μιας επισκευής που λειτουργεί αξιόπιστα για τα επόμενα αρκετά χρόνια.

Θέματα εγκατάστασης

Μερικά πράγματα που αξίζει να ελέγξετε πριν εκτελέσετε το καλώδιο:

Κρατήστε το μακριά από αγωγούς ρεύματος.Περάστε το E69-DF10 σε ξεχωριστό αγωγό από τα καλώδια τροφοδοσίας του κινητήρα, τις γραμμές εξόδου του μετατροπέα και την καλωδίωση ηλεκτρομαγνητικής βαλβίδας. Εάν οι διαδρομές πρέπει να διασταυρωθούν, περάστε τις κατά 90° αντί να τρέχετε παράλληλα.

Χρησιμοποιήστε δεσίματα καλωδίων σε τακτά χρονικά διαστήματα.Ένα καλώδιο μήκους 10 μέτρων που δεν υποστηρίζεται θα κουραστεί τελικά στα σώματα των συνδετήρων από το βάρος του και τους κραδασμούς του μηχανήματος. Υποστηρίξτε κάθε 0,5–1 m σε κινούμενες ράγες καλωδίων, πιο συχνά εάν η εγκατάσταση βλέπει συνεχείς κύκλους ευκαμψίας.

Μην υπερβαίνετε την ονομαστική ακτίνα κάμψης.Οι σφιχτές στροφές συμπιέζουν τη θωράκιση και μπορεί να σπάσουν τη μόνωση του αγωγού με την πάροδο του χρόνου, ιδιαίτερα σε περιβάλλοντα χαμηλής θερμοκρασίας. Αφήστε γενναιόδωρη ακτίνα κάμψης και στα δύο άκρα του συνδετήρα.

Ελέγξτε την ασφάλεια του συνδετήρα και στα δύο άκρα.Ο σύνδεσμος στην πλευρά του κωδικοποιητή εμπλέκεται με ένα μηχανικό μάνδαλο. Ένας σύνδεσμος που δεν είναι πλήρως τοποθετημένος θα δημιουργήσει διακοπτόμενα σφάλματα εγκατάλειψης που είναι πολύ δύσκολο να εντοπιστούν χωρίς δοκιμαστή καλωδίων.

Συχνές Ερωτήσεις

Ε1: Μπορεί το E69-DF10 να χρησιμοποιηθεί με αυξητικούς κωδικοποιητές OMRON όπως οι σειρές E6B2 ή E6C2-C;

Το E69-DF10 είναι ειδικά τεκμηριωμένο για τις σειρές κωδικοποιητών απολύτων E6C2-A, E6C3-A, E6CP και E6F. Οι οικογένειες αυξητικών κωδικοποιητών (E6B2-C, E6C2-C, E6C3-C) χρησιμοποιούν διαφορετικούς τύπους υποδοχών και διαμορφώσεις καλωδίων και δεν είναι συμβατές με τη σειρά E69-DF. Ελέγξτε τον πίνακα συμβατότητας αξεσουάρ E69 της OMRON για το σωστό μοντέλο καλωδίου επέκτασης όταν εργάζεστε με παραλλαγές αυξητικού κωδικοποιητή.

Ε2: Είναι δυνατόν να συνδέσετε δύο καλώδια E69-DF10 με αλυσίδα για να πετύχετε διαδρομή 20 μέτρων;

Η OMRON δεν συνιστά επίσημα καλώδια επέκτασης με αλυσίδα, καθώς κάθε διασταύρωση βύσματος εισάγει πρόσθετη αντίσταση και χωρητικότητα στη διαδρομή σήματος. Για τρέξιμο 20 μέτρων, χρησιμοποιήστε αντί αυτού το ειδικά κατασκευασμένο E69-DF20. Εάν δεν είναι διαθέσιμη μια επιλογή 20 μέτρων, συμβουλευτείτε την τεκμηρίωση της OMRON για το μέγιστο επιτρεπόμενο μήκος καλωδίου για το συγκεκριμένο μοντέλο κωδικοποιητή που επεκτείνεται και εξετάστε προσεκτικά την ακεραιότητα του σήματος πριν συνεχίσετε.

Ε3: Επηρεάζει το E69-DF10 την ανάλυση ή την ακρίβεια του κωδικοποιητή;

Όχι. Το καλώδιο επέκτασης είναι μια παθητική διασύνδεση — μεταφέρει τα σήματα εξόδου του κωδικοποιητή χωρίς τροποποίηση. Η ανάλυση, η ακρίβεια και ο κωδικός εξόδου (Γκρι κωδικός) παραμένουν ακριβώς όπως καθορίζονται για τον ίδιο τον κωδικοποιητή. Ωστόσο, εάν η διαδρομή του καλωδίου διέρχεται από περιβάλλον υψηλής παρεμβολής και δρομολογηθεί ακατάλληλα δίπλα σε αγωγούς ισχύος, η λήψη θορύβου μπορεί να προκαλέσει σφάλματα σήματος. Η σωστή δρομολόγηση καλωδίων και η ακεραιότητα θωράκισης είναι οι πρακτικοί παράγοντες που καθορίζουν εάν η ονομαστική απόδοση του κωδικοποιητή διατηρείται στο άκρο του ελεγκτή.

Ε4: Ποια είναι η ονομαστική τάση του E69-DF10 και θα λειτουργεί με κωδικοποιητές που τροφοδοτούνται με 24 VDC;

Ο E69-DF10 έχει ονομαστική τάση 12 VDC, που ταιριάζει με την τάση τροφοδοσίας των συμβατών οικογενειών κωδικοποιητών E6CP και E6F. Πριν χρησιμοποιήσετε αυτό το καλώδιο με οποιονδήποτε κωδικοποιητή που τροφοδοτείται με διαφορετική τάση, επαληθεύστε την ονομαστική τάση τόσο του κωδικοποιητή όσο και του καλωδίου σε σχέση με τη συγκεκριμένη εγκατάσταση. Οι κωδικοποιητές OMRON αυτής της οικογένειας λειτουργούν συνήθως σε εύρη τροφοδοσίας 12–24 VDC ανάλογα με τη συγκεκριμένη παραλλαγή — επιβεβαιώστε ότι η βαθμολογία του καλωδίου ταιριάζει με την παροχή του κωδικοποιητή σας.

Ε5: Ποια είναι η διαφορά μεταξύ E69-DF10 και παρόμοιων εξαρτημάτων καλωδίων OMRON της σειράς E69;

Η σειρά E69-DF (DF2, DF5, DF10, DF20, DF30) είναι όλα καλώδια επέκτασης για τις οικογένειες κωδικοποιητών απόλυτων (E6C2-A, E6C3-A, E6CP, E6F), που διαφέρουν μόνο ως προς το μήκος. Άλλα αξεσουάρ E69 εξυπηρετούν διαφορετικές λειτουργίες: οι σύνδεσμοι (σειρά E69-C) συνδέουν τον άξονα του κωδικοποιητή σε έναν άξονα μηχανής. Οι φλάντζες (σειρά E69-F) παρέχουν όψεις στερέωσης προσαρμογέα. Οι βραχίονες στήριξης σερβοκινητήρα (σειρά E69-M) προσαρμόζουν τους κωδικοποιητές στις ακραίες όψεις του σερβοκινητήρα. Το επίθημα DF προσδιορίζει συγκεκριμένα τη λειτουργία του καλωδίου επέκτασης στον κατάλογο αξεσουάρ E69.
