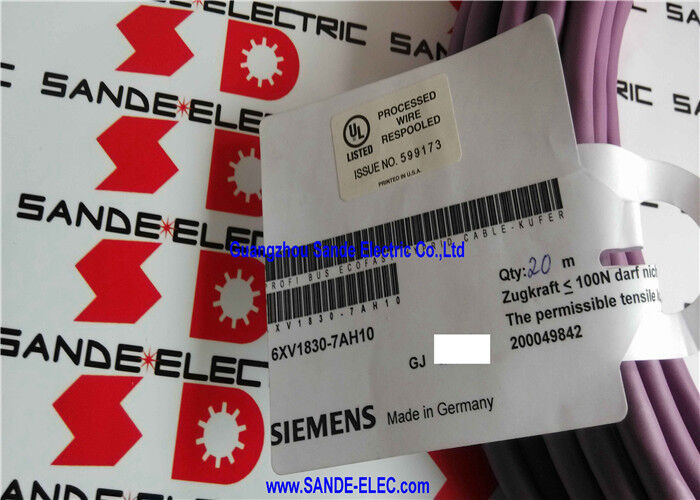

Siemens 6XV1830-7AH10 PROFIBUS ECOFAST Υβριδικό Καλώδιο Ακολούθησης 6 Σύρματα / 4×1.5mm2 + 2×0.64mm / Χωρίς Χαλογόνο / Πουλήθηκε ανά μέτρο

Ένα καλώδιο για ηλεκτρική ενέργεια και δεδομένα

The 6XV1830-7AH10 is Siemens' PROFIBUS ECOFAST hybrid trailing cable — a single cable that simultaneously carries both the PROFIBUS DP fieldbus data connection and the power supply for the connected field devicesΗ "υβριδική" αυτή σχεδίαση είναι το καθοριστικό χαρακτηριστικό της έννοιας του ECOFAST: αντί να τρέχουν ξεχωριστά καλώδια ηλεκτροδότησης και καλώδια PROFIBUS από το ντουλάπι ελέγχου σε κάθε συσκευή πεδίου,ένα υβριδικό καλώδιο ECOFAST χειρίζεται και τις δύο λειτουργίες.

Η κατασκευή του καλωδίου αντανακλά αυτόν τον διπλό ρόλο.5mm2 αγωγούς χαλκού μεταφέρουν το ρεύμα τροφοδοσίας ενέργειας σε συσκευές πεδίου. Η μεγαλύτερη διατομή χειρίζεται την ισχύ που απαιτείται για την τροφοδοσία της συσκευής.Οι δύο αγωγοί 0,64 mm φέρουν το ζευγάρι διαφορικών δεδομένων PROFIBUS DP, ατομικά προστατευμένα με επικαλυπτόμενο φύλλο αλουμινίου και εξωτερική πλεγμένη οθόνη από κασσίτερο.Η προστασία ζευγάρι PROFIBUS απομονώνει το σήμα δεδομένων από τους αγωγούς ισχύος εντός της ίδιας εξωτερικής κάλυψης.

Η ονομασία τύπου ρυμούλκησης επιβεβαιώνει ότι το καλώδιο αυτό έχει σχεδιαστεί για δυναμική εγκατάσταση ∙ αλυσίδες ρυμούλκησης καλωδίων, κινητά μηχανικά χέρια και εφαρμογές όπου το καλώδιο λυγίζει επανειλημμένα κατά τη διάρκεια της λειτουργίας.Τα τυποποιημένα καλώδια PROFIBUS προορίζονται μόνο για σταθερή εγκατάστασηΗ ευέλικτη κατασκευή και η γεωμετρία των ράβδων του καλωδίου αντέχουν τους μηχανικούς κύκλους κάμψης των κινούμενων εγκαταστάσεων χωρίς βλάβη κόπωσης.

Βασικές προδιαγραφές

Σημειώσεις παραγγελίας και εγκατάστασης

Το 6XV1830-7AH10 πωλείται ανά μέτρο με ελάχιστη ποσότητα παραγγελίας 20 μέτρων ανά παράδοση.Παραγγείλετε το πραγματικό μήκος του καλωδίου συν το επιτρεπόμενο ποσό διαδρομής.

Το βιολετί εξωτερικό κάλυμμα ακολουθεί τη σύμβαση χρώματος PROFIBUS, διακρίνοντας τα καλώδια PROFIBUS από άλλους τύπους βιομηχανικών καλωδίων στον αγωγό καλωδίων.να επαληθεύεται η ελάχιστη ακτίνα κάμψης της αλυσίδας αντίστασης καλωδίων και η αναλογία πλήρωσης να ανταποκρίνεται σε αυτή την προδιαγραφή καλωδίου πριν από την εγκατάσταση.

Γενικές ερωτήσεις

Ε1: Τι είναι το σύστημα ECOFAST και γιατί χρησιμοποιεί υβριδικό καλώδιο;

Το ECOFAST (Energy and Communication Field Installation System) είναι η ιδέα της Siemens για τη διανομή ισχύος και επικοινωνίας PROFIBUS DP σε συσκευές πεδίου σε μια ενιαία υποδομή καλωδίων.χρησιμοποιώντας τυποποιημένες συνδέσεις γρήγορης σύνδεσηςΤο υβριδικό καλώδιο μεταφέρει και τις δύο λειτουργίες σε ένα περίβλημα, μειώνοντας τον αριθμό των καλωδίων, τη γέμιση των αγωγών και τον χρόνο εγκατάστασης σε σύγκριση με την λειτουργία χωριστών καλωδίων ισχύος και PROFIBUS σε κάθε συσκευή.

Ε2: Μπορεί το 6XV1830-7AH10 να χρησιμοποιηθεί ως τυποποιημένο καλώδιο PROFIBUS χωρίς να συνδέονται οι αγωγοί ισχύος;

Το ζεύγος δεδομένων PROFIBUS (2 × 0,64 mm, προστατευμένο) λειτουργεί ως τυποποιημένο καλώδιο DP PROFIBUS ανεξάρτητα από το αν χρησιμοποιούνται οι αγωγοί ισχύος.Οι αγωγοί ισχύος μπορούν να παραμείνουν απενεργοί και στα δύο άκρα εάν η εγκατάσταση απαιτεί μόνο τη σύνδεση δεδομένων πεδίου bus. Τερματίστε τους μη χρησιμοποιούμενους αγωγούς ισχύος κατάλληλα και στα δύο άκρα του καλωδίου για να αποφευχθεί η επαφή με άλλους αγωγούς.

Ε3: Ποιο είναι το μέγιστο μήκος εγκατάστασης ανά τμήμα καλωδίου για το PROFIBUS σε αυτό το καλώδιο;

Το μήκος του τμήματος PROFIBUS DP εξαρτάται από το baud rate και τα χαρακτηριστικά του καλωδίου, όχι μόνο από τον τύπο του καλωδίου.5 Mbps το μέγιστο επεκτείνεται στα 200mΕπιβεβαιώστε τον ειδικό ρυθμό baud που χρησιμοποιείται στην εγκατάσταση έναντι του πίνακα μήκους τμήματος PROFIBUS DP για τον τύπο καλωδίου 6XV1830-7AH10.

Ε4: Είναι το 6XV1830-7AH10 κατάλληλο για εγκατάσταση σε αλυσίδα σύρσης καλωδίων (π.χ. Igus);

Η ονομασία "καλώδιο ρυμούλκησης" προσδιορίζει συγκεκριμένα το εν λόγω καλώδιο ως σχεδιασμένο για εφαρμογές αλυσίδας ρυμούλκησης και μετακίνησης καλωδίων.Το εσωτερικό καλωδιακό στελέχωμα και το υλικό εξωτερικού μανδύα επιλέγονται για την αντοχή στην κόπωση του κύκλου κάμψης που απαιτείται στις εφαρμογές καλωδίων ρυμούλκησηςΕπιβεβαιώστε την απαίτηση του κατασκευαστή για την ελάχιστη ακτίνα κάμψης της αλυσίδας αντίστοιχα με την ονομαστική ελάχιστη ακτίνα κάμψης του καλωδίου.

Ε5: Ποιες συνδέσεις χρησιμοποιούνται με το 6XV1830-7AH10 στο τέλος της συσκευής πεδίου;

Το σύστημα ECOFAST χρησιμοποιεί τυποποιημένες κυκλικές συνδέσεις γρήγορης σύνδεσης στο τέλος της συσκευής πεδίου.Ο σύνδεσμος φιλοξενεί τόσο τους αγωγούς ισχύος και τα τερματιστικά ζεύγη δεδομένων PROFIBUS σε μια σύνδεση- Παραγγείλετε διαχωριστά συνδέσμους ανάλογα με τον τύπο σύνδεσης της συσκευής πεδίου (αρσενικό ή θηλυκό, πάνελ ή καλώδιο).
