6FX8002-5DA11-1DA0 | Καλώδιο τροφοδοσίας Siemens MOTION-CONNECT 800 — 30m / 4×2,5mm²+2×1,5mm² / Dynamic / SINAMICS σερβοκινητήρας με φρένο

Καλώδιο τροφοδοσίας Dynamic Line στα 30m για Εγκαταστάσεις SINAMICS

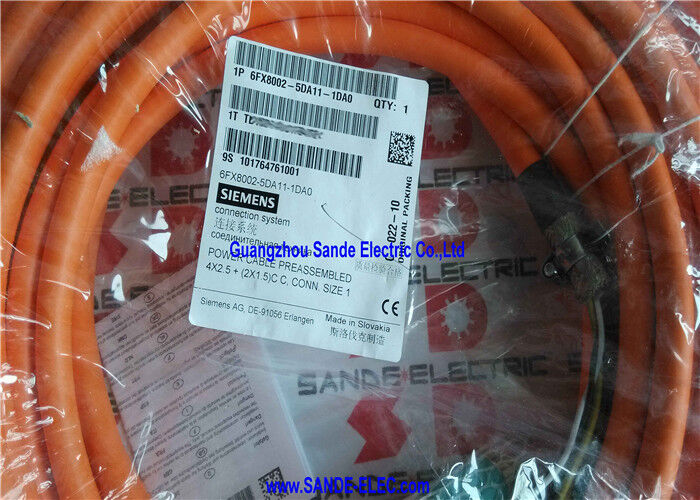

Το 6FX8002-5DA11-1DA0 είναι ένα προσυναρμολογημένο καλώδιο τροφοδοσίας μήκους 30 μέτρων από τη MOTION-CONNECT 800 Dynamic Line της Siemens — που ενσωματώνει τέσσερις αγωγούς ισχύος κινητήρα και δύο αγωγούς φρένων σε ένα ενιαίο συγκρότημα καλωδίων υψηλής ευκαμψίας για σερβοκινητήρες SINAMICS. Η προδιαγραφή Dynamic Line βαθμολογεί αυτό το καλώδιο για συνεχή υπηρεσία καλωδιακής διαδρομής (αλυσίδα έλξης): η κατασκευή αντέχει τους επαναλαμβανόμενους κύκλους κάμψης που συμβαίνουν στους φορείς καλωδίων σε όλη τη διάρκεια ζωής μιας εργαλειομηχανής, όπου ένα καλώδιο Basic Line θα κουραζόταν προοδευτικά και θα αστοχούσε.

Στα 30 μέτρα, το 6FX8002-5DA11-1DA0 είναι κατάλληλο για μεγάλες εγκαταστάσεις σερβοαξόνων — κέντρα μηχανουργικής κατεργασίας με άξονες μεγάλης διαδρομής, μηχανές τύπου σκελετών και εξοπλισμό βιομηχανικού αυτοματισμού όπου τα ερμάρια κίνησης βρίσκονται σε σημαντική απόσταση από τις θέσεις του κινητήρα.

Βασικές Προδιαγραφές

Συνδυασμένη ισχύς και φρένο — Ένα καλώδιο, δύο λειτουργίες

Ισχύς κινητήρα (4×2,5 mm²):Τριφασικοί αγωγοί (U, V, W) και προστατευτική γείωση (PE) τροφοδοτούν το τριφασικό ρεύμα κίνησης μεταβλητής συχνότητας του κινητήρα. Η διατομή 2,5 mm² ταιριάζει με την τρέχουσα χωρητικότητα των σερβοκινητήρων SIMOTICS στην κατηγορία ισχύος μεσαίας κατηγορίας — τους κινητήρες άξονα που κυριαρχούν στις εφαρμογές εργαλειομηχανών CNC και βιομηχανικού αυτοματισμού.

Τροφοδοσία φρένων (2×1,5 mm²):Η παροχή DC για το ενσωματωμένο ηλεκτρομαγνητικό φρένο συγκράτησης του κινητήρα. Σε μήκος καλωδίου 30 m, η διατομή 1,5 mm² περιορίζει την πτώση τάσης στο κύκλωμα πέδησης σε ένα αποδεκτό επίπεδο — διασφαλίζοντας ότι η πλήρης τάση απελευθέρωσης του φρένου 24 V φτάνει στο πηνίο του φρένου του κινητήρα. Η χρήση αγωγών φρένων μικρότερης διατομής σε διαδρομή 30 μέτρων θα είχε ως αποτέλεσμα υπερβολική πτώση τάσης και αναξιόπιστη απελευθέρωση του φρένου.

Πλεονέκτημα συναρμολόγησης ενός καλωδίου:Η δρομολόγηση δύο χωριστών καλωδίων μέσω μιας διαδρομής καλωδίων για κάθε κινητήρα με φρένο — ένα καλώδιο τροφοδοσίας και ένα καλώδιο φρένου — διπλασιάζει το γέμισμα της διαδρομής καλωδίων και τον αριθμό των εισαγωγών φίσας κινητήρα. Η συνδυασμένη σχεδίαση του 6FX8002-5DA11-1DA0 μειώνει κατά το ήμισυ και τα δύο, απλοποιώντας τη σχεδίαση της γραμμής καλωδίων και τη διαμόρφωση του κιβωτίου διακλάδωσης κινητήρα.

Εφαρμογές

Κέντρα κατεργασίας CNC:Καλώδια τροφοδοσίας άξονα σερβομηχανισμού για κάθετα και οριζόντια κέντρα κατεργασίας — άξονες που απαιτούν δρομολόγηση καλωδιακής γραμμής με 30 μέτρα καλωδίου μεταξύ του πίνακα μετάδοσης κίνησης και του κινητήρα.

Συστήματα κατεργασίας Gantry:Μεγάλες μηχανές φρεζαρίσματος και διάτρησης, όπου οι θέσεις του σερβοκινητήρα βρίσκονται σε εκτεταμένη απόσταση από το κεντρικά τοποθετημένο ερμάριο κίνησης.

Βιομηχανικός αυτοματισμός:Ελεγχόμενα από τη SINAMICS συστήματα εντοπισμού θέσης σερβομηχανήματα, μηχανές μεταφοράς και εξοπλισμός αυτοματισμού ακριβείας με άξονες με δρομολόγηση καλωδίων μεγάλης διαδρομής.

Χειρισμός και επιμελητεία:Αυτοματοποιημένος εξοπλισμός αποθήκευσης και ανάκτησης, αυτοματισμός αποθήκης και εξοπλισμός logistics υψηλής απόστασης με σερβομηχανισμούς SINAMICS και απαιτήσεις καλωδίου τροφοδοσίας 30 μέτρων.

FAQ

Ε1: Τι διαφοροποιεί το MOTION-CONNECT 800 από το MOTION-CONNECT 500 για εφαρμογές καλωδιακής πίστας;

Το MOTION-CONNECT 800 έχει χαρακτηριστεί για συνεχή υπηρεσία καλωδιακής διαδρομής με καθορισμένη διάρκεια ευέλικτης διάρκειας κύκλου. Το MOTION-CONNECT 500 (Basic Line) είναι για στατικές ή αργά κινούμενες εφαρμογές — μόνο περιστασιακή επανατοποθέτηση. Σε μια καλωδιακή γραμμή που κινείται συνεχώς, θα πρέπει να χρησιμοποιούνται μόνο καλώδια MOTION-CONNECT 800 Dynamic Line. Η χρήση καλωδίου σειράς 500 σε καλωδιακή γραμμή οδηγεί σε πρόωρη κόπωση και αστοχία του αγωγού.

Ε2: Ποιες παράμετροι καλωδιακής διαδρομής πρέπει να επαληθευτούν για το 6FX8002-5DA11-1DA0;

Η εσωτερική ακτίνα κάμψης του καλωδίου πρέπει να ανταποκρίνεται ή να υπερβαίνει την ελάχιστη ακτίνα δυναμικής κάμψης του καλωδίου — περίπου 7,5× την εξωτερική διάμετρο 12,9 mm (περίπου 97 mm). Το πλάτος της διαδρομής πρέπει να προσαρμόζεται στη διάμετρο 12,9 mm του καλωδίου με τον απαιτούμενο διαχωρισμό μεταξύ των καλωδίων. Επιβεβαιώστε τις ακριβείς τιμές από τα τεχνικά δεδομένα MOTION-CONNECT 800 της Siemens. Η υπέρβαση της ελάχιστης ακτίνας κάμψης προκαλεί επιταχυνόμενη κόπωση του αγωγού.

Ε3: Μπορεί το 6FX8002-5DA11-1DA0 να χρησιμοποιηθεί σε στατικές (σταθερές) εγκαταστάσεις;

Ναι — ένα καλώδιο Dynamic Line πληροί πάντα τις απαιτήσεις μιας στατικής εγκατάστασης. Το αντίστροφο δεν είναι αλήθεια. Για στατικές εφαρμογές, τόσο η σειρά 500 όσο και η σειρά 800 είναι αποδεκτές. για καλωδιακή γραμμή, θα πρέπει να χρησιμοποιούνται μόνο καλώδια της σειράς 800 (Dynamic Line).

Ε4: Με ποιες μονάδες κινητήρα SINAMICS είναι συμβατό το 6FX8002-5DA11-1DA0;

Ο τύπος καλωδίου 6FX8002-5DA11 συνδέει σερβοκινητήρες SIMOTICS (1FT7, 1FK7 και σχετικές σειρές) με το βύσμα τροφοδοσίας M40 DESINA (μέγεθος 1/1,5) στις μονάδες κινητήρα SINAMICS S120. Επιβεβαιώστε το συγκεκριμένο μέγεθος σύνδεσης και συνδυασμό μονάδας κινητήρα από την τεκμηρίωση διαμόρφωσης υλικού SINAMICS S120 για το συγκεκριμένο σύστημα κίνησης. Οι αγωγοί 2,5 mm² του καλωδίου ταιριάζουν με την κατηγορία ρεύματος κινητήρα για την οποία καθορίζεται αυτό το μέγεθος σύνδεσης.
