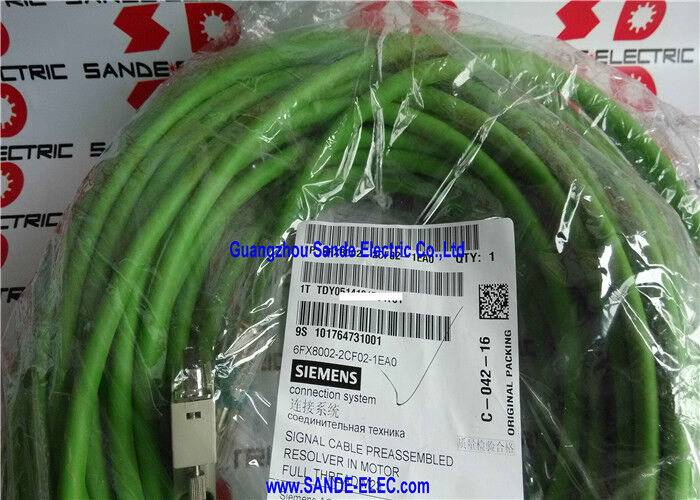

6FX8002-2CF02-1EA0∙ Η Siemens Resolver Σινιάλο Κέβλος ∙ 40m / M23 Full Thread / RAL 6018 Πράσινο PUR / SMC10 αισθητήρα Μονάδα / MOTION-CONNECT 800PLUS

Καλώδιο ανατροφοδότησης διακόπτη για SINAMICS SMC10 στα 40m

The 6FX8002-2CF02-1EA0 is a 40-metre pre-assembled signal cable connecting the SINAMICS S120 SMC10 Sensor Module to the resolver feedback device in servo motor applications using resolver position sensing. The SMC10 is a SINAMICS S120 module that provides the excitation voltage for the resolver and processes the resolver's sine/cosine output signals back to the drive's position feedback system — this cable is the physical signal link between the SMC10 and the motor resolver.

Στα 40 μέτρα,το 6FX8002-2CF02-1EA0 εξυπηρετεί εγκαταστάσεις με ελεγκτικό άξονα στις οποίες το ντουλάπι κίνησης SINAMICS βρίσκεται σε σημαντική απόσταση από τον κινητήρα.

Βασικές προδιαγραφές

MOTION-CONNECT 800PLUS ∙ Ενισχυμένη δυναμική γραμμή

Η ονομασία "PLUS" στο 6FX8002 προσδιορίζει τις βελτιωμένες επιδόσεις εντός της οικογένειας Dynamic Line:

Μεγαλύτερη αντοχή σε λάδι:Τα καλώδια 800PLUS έχουν βελτιωμένη αντοχή σε έλαια κοπής και υδραυλικά υγρά σε σύγκριση με τα τυποποιημένα καλώδια της σειράς 800 που δοκιμάστηκαν για τις υψηλότερες απαιτήσεις χημικής έκθεσης σε περιβάλλοντα μηχανημάτων εργαλείων.

Απόσταση διέλευσης της παρατεταμένης γραμμής καλωδίων:Τα καλώδια 800PLUS δοκιμάζονται για διανύσεις καλωδιακής γραμμής έως 50 μέτρα ∙ μεγαλύτερη ελεγχόμενη εμβέλεια από την τυποποιημένη σειρά 800. Για μεγάλους άξονες μηχανών όπου απαιτείται καλώδιο 40 μέτρων,η δυνατότητα επέκτασης της διαδρομής μπορεί να είναι άμεσα σχετική.

Εφαρμογές

Δραστηριότητες άξονα λύσης SINAMICS S120:Όλες οι εγκαταστάσεις SINAMICS S120 που χρησιμοποιούν τη μονάδα αισθητήρων SMC10 για την ανατροφοδότηση της θέσης του διαλυτού ̇ κέντρα επεξεργασίας, κέντρα στροφής,και γενικές τροφοδοσίες σερβοκίνησης, όπου η λύση είναι η συσκευή ανατροφοδότησης του κινητήρα.

Μετατροπές αξών CNC μεγάλων αποστάσεων:Κέντρα επεξεργασίας κεραμίδων, φρεατομηχανές μεγάλου μεγέθους και τρυπαντήρια τύπου δαπέδου όπου το καλώδιο 40 μέτρων φιλοξενεί τον φυσικό διαχωρισμό μεταξύ του κιβωτίου κίνησης και του κινητήρα.

Μετασκευές μηχανών εργαλείων CNC:Αντικατάσταση ή νέα καλώδια ανατροφοδότησης διαλύτη για ανακαινισμένα ή αναβαθμισμένα εργαλεία μηχανών που χρησιμοποιούν κινητήρες SINAMICS S120

Βιομηχανική επεξεργασία και αυτοματοποίηση:Συστήματα αυτοματισμού με βάση το SINAMICS S120 με κινητήρες ανατροφοδότησης των διαλυτών, όπου απαιτούνται καλώδια σήματος με διαδρομή καλωδίου 40m.

Γενικές ερωτήσεις

Ε: Γιατί το καλώδιο λύσης χρησιμοποιεί στρεβλωμένα ζεύγη ενώ μερικά άλλα καλώδια σήματος δεν το κάνουν;

Τα σήματα του διαλύτη είναι αντίστοιχες τάσεις χαμηλού επιπέδου. Τα σήματα σινού και κοσινού μπορεί να είναι στην περιοχή των μιλιβολτ έως λίγα βολτ ανάλογα με τη γωνία του άξονα.Δοκιμαστική κατασκευή ζευγαριού για κάθε κανάλι (3×2×0.14mm2) παρέχει διαφορική μετάδοση του σήματος ηχητικός θόρυβος που προκαλείται σε ένα καλώδιο του ζεύγους επηρεάζει και τα δύο καλώδια εξίσου και ο διαφορικός δέκτης στο SMC10 αφαιρεί αυτόν τον θόρυβο κοινής λειτουργίας,αφήνοντας μόνο το αληθινό σήμα.Αυτή η απόρριψη κοινής λειτουργίας είναι απαραίτητη για την αξιόπιστη ανατροφοδότηση του διαλυτής πάνω από 40 μέτρα στο ηλεκτρικά θορυβώδες περιβάλλον κίνησης CNC.

Ε2: Μπορεί το 6FX8002-2CF02-1EA0 να παραταθεί αν τα 40m είναι ανεπαρκή;

An extension cable (6FX8002-2CF04 series) is available for extending the base 6FX8002-2CF02 cable — specifically designed for this purpose with compatible connectors and matching electrical characteristicsΗ σύνδεση των καλωδίων σήματος resolver με αγωγούς σύνδεσης δεν είναι αποδεκτή, διότι εισάγει διακοπές παρεμπόδισης και σημεία εισόδου θορύβου που υποβαθμίζουν τα αναλογικά σήματα resolver.Εάν απαιτείται μεγαλύτερη συνολική εκτέλεση, χρησιμοποιεί το μέγιστο μήκος καλωδίου της προδιαγραφής SMC10 ως όριο σχεδιασμού.

Ε3: Γιατί η ονομαστική τάση είναι 30V για ένα καλώδιο λύσης;

30V είναι η τάση λειτουργίας των αγωγών σήματος στο καλώδιο διαλύτη ̇ η ένταση διέγερσης και η τάση σήματος στο κύκλωμα διαλύτη είναι χαμηλής τάσης αναλογικά σήματα πολύ κάτω από αυτό το επίπεδο.Η ονομασία 30V επιβεβαιώνει ότι η μόνωση του καλωδίου είναι κατάλληλη για τα επίπεδα τάσης του κυκλώματος SINAMICS SMC10 resolver, συμπεριλαμβανομένων τυχόν μεταβατικώνΑυτό δεν είναι καλώδιο τάσης ∙ η τιμή 30V αντικατοπτρίζει τα επίπεδα σήματος του κυκλώματος μέτρησης.

Ε4: Τι σημαίνει η ονομασία DESINA για το 6FX8002-2CF02-1EA0;

Το DESINA (Αποκεντρωμένη εγκατάσταση για αυτοματοποίηση) είναι ένα πλαίσιο τυποποίησης υπό την ηγεσία της Siemens που καθορίζει τύπους συνδέσμων, κωδικούς χρωμάτων, κατασκευή καλωδίων,και διασύνδεσης καρφίτσες για καλώδια servo driveΗ ονομασία DESINA επιβεβαιώνει ότι το 6FX8002-2CF02-1EA0 συμμορφώνεται με αυτά τα πρότυπα ̇ συμπεριλαμβανομένου του πράσινου χρώματος RAL 6018 για τα καλώδια διαλύτη και της διεπαφής συνδετήρα πλήρους νήματος M23.Η συμμόρφωση με το DESINA εξασφαλίζει συνεπή, εναλλάξιμες διεπαφές αναγνώρισης καλωδίων και συνδέσεων σε όλες τις γενιές κινητήρων SINAMICS.
