ΚΑΛΩΔΙΟ ΣΗΜΑΤΟΣ 6FX8002-2CF02-1AE0 6FX8 002-2CF02-1AE0 6FX8OO2-2CFO2-1AEO

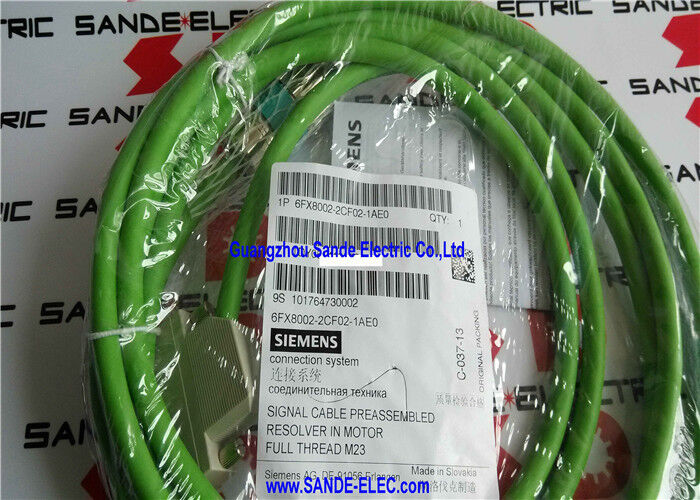

6FX8002-2CF02-1AE0∙ Siemens Resolver Σινιάλο καλώδιο 4m / M23 + 25-Pin Sub-D / MOTION-CONNECT 800PLUS / DESINA / SINAMICS

Καλώδιο ανατροφοδότησης διαλύτη μικρής διάρκειας για εγκαταστάσεις συμπαγούς οδήγησης

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetΣε ύψος 4 μέτρων, το καλώδιο αυτό εξυπηρετεί συνδέσεις εντός του σπιτιού, σύντομους άξονες μηχανών και συμπαγή κέντρα επεξεργασίας όπου ο κινητήρας και η κίνηση βρίσκονται σε κοντινή απόσταση.

Το καλώδιο μεταφέρει το πλήρες κύκλωμα ανατροφοδότησης του διαλύτη μεταξύ του κινητήρα και της μονάδας αισθητήρα SINAMICS SMC10 ή ισοδύναμης διεπαφής διαλύτη: παροχή διέγερσης από την μονάδα κίνησης στον διαλύτη,και τα αναλογικά σήματα θέσης sinus/cosine από το resolver πίσω στην μονάδα.

Βασικές προδιαγραφές

MOTION-CONNECT 800PLUS ∆ιασυρόμενη ∆ιαχωρισμένη καλωδιακή γραμμή

Παρά το μικρό μήκος του 4 μέτρων, το 6FX8002-2CF02-1AE0 φέρει την πλήρη προδιαγραφή MOTION-CONNECT 800PLUS:

Συνεχή ικανότητα προσαρμογής:Το καλώδιο έχει χαρακτηριστεί για υπηρεσία καλωδιακής γραμμής (αλυσίδας σύρσης) ∙ σωλήνες λεπτών ράβδων, ευέλικτη εξωτερική κάλυψη PUR,και ανθεκτική στη στροφή κατασκευή διατηρούν την ακεραιότητα του σήματος μέσω συνεχών κύκλων κάμψης.

Ενισχυμένη αντοχή σε λάδι:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.

Συμμόρφωση DESINA:Η διεπαφή συνδέσμου M23 και η κωδικοποίηση χρώματος RAL συμμορφώνονται με τα πρότυπα DESINA ∙ εξασφαλίζοντας τη συνοχή της διεπαφής με το υλικό κίνησης SINAMICS σε όλες τις γενιές προϊόντων.

Εφαρμογές

ΣΙΝΑΜΙΚΣ S120 με SMC10 ∙ συμπαγές σύστημα:Συγκροτήσεις κινητήρων SINAMICS S120 που χρησιμοποιούν τη μονάδα αισθητήρων SMC10 για την ανατροφοδότηση θέσης του διαλυτού,όπου η απόσταση από τον κινητήρα έως το ντουλάπι είναι μικρότερη από 4m .

Μηχανές που τοποθετούνται σε ντουλάπα SINAMICS:Τοποθεσίες κινητήρων με ελεγκτή αμέσως δίπλα στο θάλαμο ελέγχου ̇ κινητήρες σφινδέλων σε μικρά κέντρα στροφής CNC, κινητήρες άξονα τροφοδοσίας σε συμπαγείς λιθοποιούς και παρόμοιες εγκαταστάσεις μικρής διάρκειας.

Εναλλακτικά για τη λειτουργία μηχανών εργαλείων CNC:Το καλώδιο μήκους 4 μέτρων χρησιμεύει ως πρότυπο καλώδιο μήκους έναρξης λειτουργίας, χρήσιμο όταν η πραγματική διαδρομή καλωδίου χρειάζεται αξιολόγηση πριν από την παραγγελία του οριστικού μεγαλύτερου μήκους.

Γενικές ερωτήσεις

Ε: Γιατί να επιλέξετε το 6FX8002-2CF02-1AE0 έναντι μιας μεγαλύτερης παραλλαγής για μια σύντομη εγκατάσταση;

Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loopΓια μια διαδρομή 4m, το 6FX8002-2CF02-1AE0 είναι το σωστό καλώδιο.απαιτείται το επόμενο μεγαλύτερο μήκος.

Ε2: Είναι το καλώδιο λύσης εναλλάξιμο μεταξύ διαφορετικών παραλλαγών της μονάδας αισθητήρα SINAMICS;

Το 6FX8002-2CF02 καθορίζεται για το SMC10 Sensor Module interface.Το καλώδιο διαλύτη δεν είναι εναλλάξιμο με καλώδια σήματος κωδικοποιητή both τόσο οι φυσικοί συνδετήρες όσο και οι αναθέσεις καρφίτσες διαφέρουν. Επιβεβαιώστε από την τεκμηρίωση διαμόρφωσης υλικού SINAMICS S120 ότι ισχύει ο συνδυασμός SMC10/απολύτης πριν από την επιλογή αυτού του καλωδίου.

Ε3: Το μήκος του καλωδίου επηρεάζει την ακρίβεια των μετρήσεων των διαλυτών στα συστήματα SINAMICS;

Τα μεγαλύτερα καλώδια αυξάνουν τη συνολική χωρητικότητα και την αντίσταση φορτίου στα κυκλώματα διέγερσης και σήματος του διαλύτη.Το υπερβολικό μήκος καλωδίου εξασθενεί το σήμα sinus/cosine που φτάνει στην είσοδο ADC του SMC10.Η τεκμηρίωση SMC10 καθορίζει το μέγιστο μήκος καλωδίου για τον συγκεκριμένο τύπο διαλύτη το καλώδιο 4m είναι εντός ορίων οποιουδήποτε τυπικού καλωδίου διαλύτη και συμβάλλει στο ελάχιστο φορτίο σήματος.

ΕΡ4: Ποιο τέλος προστασίας απαιτείται για το 6FX8002-2CF02-1AE0;

The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end)Δεν απαιτείται ξεχωριστή διακοπή της ασπίδας πεδίου.
