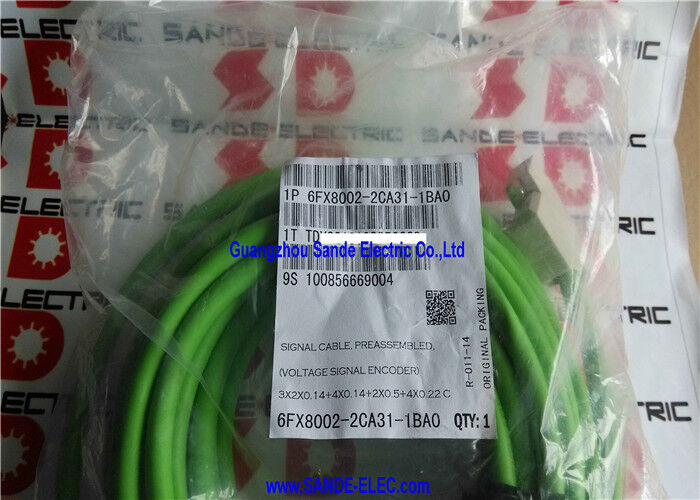

Καλώδιο σήματος 6FX8002-2CA31-1BA0 6FX8 002-2CA31-1BA0 6FX8OO2-2CA31-1BAO

6FX8002-2CA31-1BA0∙ Siemens Σημείο Καλώδιο ∙ Ενδιαφέρον κωδικοποιητής με C/D τροχούς / 10m / M23 Full Thread / MOTION-CONNECT 800PLUS / UL/CSA

Καλώδιο κωδικοποιητή για κινητήρες με ενσωματωμένες γραμμές μετατροπής C/D

The 6FX8002-2CA31-1BA0 is a 10-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 800PLUS range — designed for the specific combination of incremental encoder (ABR) and C/D commutation tracks integrated into a single motor-mounted encoder assembly.

Αυτός ο τύπος καλωδίου διαφέρει από τα τυποποιημένα καλώδια κλιμακτικού κωδικοποιητή και τα καλώδια λύσης με έναν σημαντικό τρόπο: μεταφέρει πρόσθετους αγωγούς (4 × 0.22 mm2) για τις διαδρομές μετατροπής C/D που παρέχει ο κωδικοποιητής κινητήρα παράλληλα με τα τυποποιημένα κλιματικά σήματα ABR. This combined feedback in one cable is characteristic of specific SIMOTICS motor configurations where the encoder assembly provides both incremental position counting and commutation data from a single connector.

Βασικές προδιαγραφές

Τραγούδια μετατροπής C/D ∆ημιουργία της τέταρτης ομάδας οδηγών

Το διακριτικό χαρακτηριστικό του 6FX8002-2CA31 σε σύγκριση με τα απλούστερα καλώδια κωδικοποίησης είναι η ομάδα αγωγών 4 × 0,22 mm2 για τις γραμμές C / D:

Τυπικές σταδιακές διαδρομές (ABR):Τα 3×(2×0.14mm2) στρεβλωμένα ζευγάρια φέρουν τον τυπικό κλιμακτικό κωδικοποιητή A, B,και R (αναφορά) διαφορικά σήματα ̇ που παρέχουν σχετική καταμέτρηση θέσης (ατομική τετραγωνική) και αναφορά ενός ανά στροφή (R)Αυτά είναι παρόντα σε όλα τα καλώδια ανατροφοδότησης κλιμακών κωδικοποιητών.

Τρόποι μετατροπής C/D:Οι αγωγοί 4 × 0,22 mm2 μεταφέρουν τα σήματα C και D ̇ χαμηλότερης ανάλυσης σινουσοειδή σήματα που καλύπτουν ένα πλήρες ηλεκτρικό διάστημα ανά ζευγάρι πόλων κινητήρα και όχι ανά περιστροφή άξονα.Αυτά τα σήματα παρέχουν τις πληροφορίες μετατροπής που απαιτούνται για τον προσδιορισμό της αρχικής ηλεκτρικής γωνίας του περιστροφίου κατά την εκκίνηση χωρίς έναν ξεχωριστό αισθητήρα μετατροπής.

Γιατί οι γραμμές C/D έχουν σημασία για τους συγχρονισμένους σερβοκινητήρες:Οι συγχρονισμένοι κινητήρες μόνιμου μαγνήτη απαιτούν ακριβή γνώση της ηλεκτρικής γωνίας του περιστροφίου για να παράγουν σωστή ροπή από τον πρώτο κύκλο ισχύος.η μονάδα πρέπει να εκτελεί μια σειρά εντοπισμού ή εντοπισμού πόλων σε κάθε εκκίνησηΜε τις διαδρομές μετατροπής C/D από τον κωδικοποιητή, η κίνηση γνωρίζει την αρχική ηλεκτρική γωνία αμέσως ̇ επιτρέποντας τον άμεσο έλεγχο ροπής από τον πρώτο κύκλο PWM.

Εφαρμογές

Μηχανές για την παραγωγή ηλεκτρικής ενέργειαςΆξονες τροφοδοσίας με κινητήρα SINAMICS S120 σε κέντρα επεξεργασίας, κέντρα στροφής και μηχανές άλεσης που χρησιμοποιούν σεροκινητήρες SIMOTICS με ενσωματωμένους κωδικοποιητές τροχιάς C/D.

Υψηλής δυναμικής θέσης σερβοεξοπλισμού:Σερβοάξονες που απαιτούν άμεση ροπή από την εκκίνηση χωρίς ακολουθία εύρεσης πόλου ∙ οι γραμμές μετατροπής C/D επιτρέπουν έλεγχο ροπής μηδενικής καθυστέρησης, σημαντικό για άξονες γρήγορης επιτάχυνσης.

Εναλλακτική κατασκευή μηχανής CNC:Αντικατάστατα καλώδια ανατροφοδότησης κωδικοποιητών σε μηχανές με κινητήρες SIMOTICS που περιλαμβάνουν κωδικοποιητές τροχιάς C/D ∙ το μήκος των 10 μέτρων καλύπτει μεσαίες αποστάσεις διαδρομής τροχιάς καλωδίων.

Γενικές ερωτήσεις

Ερώτηση 1: Ποια μονάδα SINAMICS συνδέεται με τις διαδρομές κωδικοποιητή C/D στο 6FX8002-2CA31;

Η μονάδα αισθητήρα SINAMICS S120 SMC20 είναι η διεπαφή SINAMICS που επεξεργάζεται τα πρόσθετα σήματα κωδικοποιητή με διαδρομές μετατροπής C/D.Ο 25-πιν Sub-D σύνδεσμος του 6FX8002-2CA31-1BA0 συνδυάζεται με την πρίζα εισόδου κωδικοποιητή του SMC20. The SMC20 uses the ABR signals for position counting and the C/D signals for initial commutation — confirm from the SINAMICS S120 hardware documentation that the SMC20 is the correct module for the specific motor encoder type.

Ε2: Ποια είναι η διαφορά μεταξύ του 6FX8002-2CA31 (C/D ίχνη) και του 6FX8002-2CF02 (διαλύτης);

Και τα δύο καλώδια μοιράζονται την ίδια περιοχή εξωτερικής διάμετρου και προδιαγραφές MOTION-CONNECT 800PLUS, αλλά φέρουν θεμελιωδώς διαφορετικά σήματα ανατροφοδότησης.6FX8002-2CA31 μεταφέρει σήματα κλιμακωτής (ψηφιακή τετραγωνική + C/D σινουσοειδής) για κινητήρες με οπτικούς ή μαγνητικούς κλιμακωτές.. Το 6FX8002-2CF02 μεταφέρει σήματα διαλύτη (AC sinusoidal excitation and response) για κινητήρες με μετατροπείς θέσης διαλύτη. Η συσκευή ανατροφοδότησης του κινητήρα καθορίζει τον τύπο καλωδίου που απαιτείται.

Ε3: Πώς σχετίζεται το μέγεθος του αγωγού C/D 4×0,22mm2 με τον τύπο του σήματος;

Τα σήματα τροχιάς C/D είναι χαμηλής συχνότητας σινουσοειδείς τάσεις συνήθως λίγα βολτ σε συχνότητα ανάλογη με την ταχύτητα του άξονα, αλλά με ένα ηλεκτρικό χρονικό διάστημα ανά ζεύγος πόλων.22mm2 αγωγούς παρέχουν επαρκή διατομή για τα επίπεδα σήματος ρεύματος που εμπλέκονται. Individual shielding on these pairs (confirmed by the "C" designation) isolates the C/D signals from the higher-frequency ABR track signals in the same cable bundle — preventing high-frequency crosstalk from the encoder's ABR channels into the slower C/D channels.

Ε4: Απαιτεί το 6FX8002-2CA31-1BA0 κάποια ειδική απόσταση από τα καλώδια τροχιάς καλωδίου από τα καλώδια ηλεκτρικής ενέργειας;

Τα καλώδια σήματος κωδικοποιητή και διαλύτη πρέπει να διατρέχουν το τμήμα καλωδίωσης σήματος της γραμμής καλωδίου, χωριστά από τα καλώδια ισχύος κινητήρα. Routing the 6FX8002-2CA31-1BA0 directly adjacent to a motor power cable introduces switching transient interference into the encoder signal conductors — potentially causing encoder counting errors or alarm conditions in the SINAMICS driveΑκολουθήστε τη συνήθη πρακτική διαχωρισμού των καλωδίων καλωδίων: καλώδια σήματος από τη μία πλευρά, καλώδια ηλεκτρικής ενέργειας από την άλλη, χωρισμένα από διαχωριστή.
