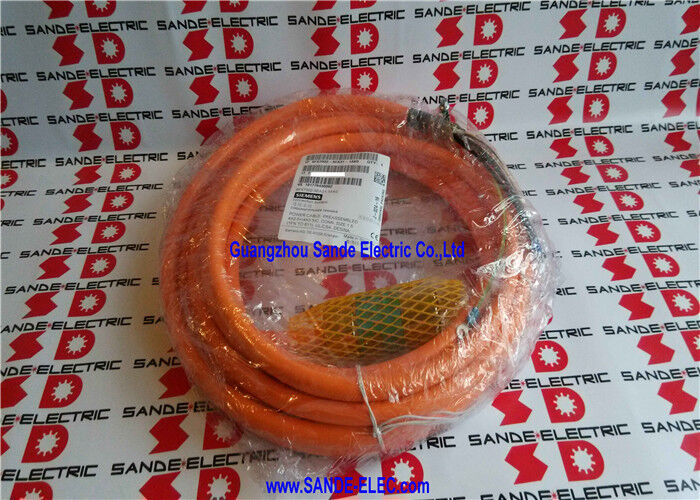

Καλώδιο τροφοδοσίας 6FX7002-5EA31-1AK0 6FX7 002-5EA31-1AK0 6FX7OO2-5EA31-1AKO

6FX7002-5EA31-1AK0 | Καλώδιο τροφοδοσίας Siemens MOTION-CONNECT 700 — Γραμμικός κινητήρας 9m / 1FN έως 611 Drive / 4×2,5+4×0,5mm² / RAL 2003 Orange / 600/1000V

Καλώδιο τροφοδοσίας για γραμμικούς κινητήρες Siemens 1FN — Μια αποκλειστική οικογένεια καλωδίων

Το 6FX7002-5EA31-1AK0 ανήκει στη σειρά καλωδίων MOTION-CONNECT 700 της Siemens — μια οικογένεια καλωδίων που έχει σχεδιαστεί ειδικά για τη σύνδεση γραμμικών σερβοκινητήρων της σειράς 1FN σε συστήματα μετάδοσης κίνησης SIMODRIVE 611. Η ονομασία 6FX7002 διακρίνει αυτό το καλώδιο από τις οικογένειες καλωδίων περιστροφικών σερβοκινητήρων (6FX5002, 6FX8002) — διαφορετική τεχνολογία κινητήρα, διαφορετικές απαιτήσεις καλωδίων, ίδιο πλαίσιο ποιότητας MOTION-CONNECT.

Η σειρά 1FN είναι γραμμικοί σύγχρονοι κινητήρες της Siemens (SIMOTICS FN) — γραμμικοί κινητήρες σιδήρου πυρήνα για γραμμικούς άξονες υψηλής ισχύος, ακριβείας σε προηγμένες εργαλειομηχανές. Σε αντίθεση με τους περιστροφικούς σερβοκινητήρες που χρησιμοποιούν περιστρεφόμενο άξονα, οι γραμμικοί κινητήρες 1FN παράγουν ώθηση απευθείας από ηλεκτρομαγνητική δύναμη μεταξύ ενός πρωτεύοντος τμήματος (εξάρτημα) και ενός δευτερεύοντος τμήματος (πλάκα/ράγα αντίδρασης), επιτρέποντας γραμμική κίνηση άμεσης κίνησης χωρίς τριβή.

Βασικές Προδιαγραφές

Bare End Flying Leads στο Drive End

Το 6FX7002-5EA31-1AK0 καταλήγει σε ιπτάμενα καλώδια γυμνού άκρου στην πλευρά της μετάδοσης κίνησης — αντί σε προεγκατεστημένο βύσμα:

Ευελιξία εγκατάστασης:Οι μονάδες μετάδοσης κίνησης SIMODRIVE 611 χρησιμοποιούν κοχλιωτούς ακροδέκτες ή μπλοκ σύνδεσης βυσμάτων για τον τερματισμό του καλωδίου κινητήρα, με διαμορφώσεις ακροδεκτών που ποικίλλουν μεταξύ τύπων μονάδων 611 και μεγέθη πλαισίου. Τα γυμνά άκρα επιτρέπουν στον τεχνικό εγκατάστασης να καλύψει τον τερματισμό του καλωδίου στη συγκεκριμένη διάταξη ακροδεκτών της εγκατεστημένης μονάδας κίνησης 611.

Προετοιμασία πεδίου:Τα ιπτάμενα άκρα μολύβδου απογυμνώνονται και επικασσιτερώνονται (ή τερματίζονται με δακτύλιο) κατά την εγκατάσταση — τυπική πρακτική τερματισμού βιομηχανικών καλωδίων για την καλωδίωση του θαλάμου μετάδοσης κίνησης.

Εφαρμογές

CNC κέντρα κατεργασίας υψηλής ταχύτητας:Γραμμικοί άξονες κινητήρα 1FN σε κατακόρυφα και οριζόντια κέντρα κατεργασίας υψηλής ταχύτητας — Το SIMODRIVE 611 κινεί τροφοδοτικά πρωτεύοντα εξαρτήματα 1FN σε γραμμικούς οδηγούς για κίνηση απευθείας μετάδοσης κίνησης X, Y ή άλλου άξονα.

Μηχανές λείανσης ακριβείας:Γραμμικοί άξονες κεφαλής τροχού λείανσης που κινούνται με κινητήρα και άξονες διέλευσης του τεμαχίου εργασίας σε κυλινδρικούς και επιφανειακούς μύλους ακριβείας — όπου η άμεση κίνηση χωρίς τριβές του κινητήρα 1FN εξαλείφει την ολίσθηση και βελτιώνει την ποιότητα του φινιρίσματος της επιφάνειας.

Μέτρηση συντεταγμένων CNC υψηλής ακρίβειας:Γραμμικοί άξονες ανιχνευτών CMM που κινούνται με κινητήρα, όπου οι κινητήρες 1FN παρέχουν την ομαλή, χωρίς κραδασμούς κίνηση που απαιτείται για ακριβή μέτρηση διαστάσεων.

Κοπή και επεξεργασία με λέιζερ:Συστήματα διέλευσης κεφαλής κοπής με λέιζερ CNC που χρησιμοποιούν γραμμικούς δίσκους 1FN και SIMODRIVE 611 για ακριβή τοποθέτηση της κεφαλής κοπής υψηλής ταχύτητας.

EDM υψηλής ταχύτητας:Σύρματα EDM και μηχανές EDM βυθιζόμενης μήτρας με γραμμικούς κινητήρες άξονα κινητήρα για έλεγχο θέσης υψηλού εύρους ζώνης του ηλεκτροδίου ή του συρμάτινου οδηγού.

FAQ

Ε1: Ποια είναι η λειτουργία των βοηθητικών αγωγών 4×0,5 mm² στο 6FX7002-5EA31-1AK0;

Οι τέσσερις βοηθητικοί αγωγοί 0,5 mm² στο καλώδιο τροφοδοσίας 1FN εξυπηρετούν τις ενσωματωμένες βοηθητικές συσκευές του κινητήρα — συνήθως τον αισθητήρα θερμοκρασίας κινητήρα (1 ή 2 καλώδια για θερμίστορ NTC/PTC) και τους αισθητήρες εφέ Hall ή άλλα στοιχεία ανάδρασης θέσης μεταγωγής ενσωματωμένα στο πρωτεύον τμήμα 1FN. Αυτά είναι κυκλώματα σήματος χαμηλού ρεύματος που πρέπει να δρομολογηθούν παράλληλα με το καλώδιο τροφοδοσίας στον ίδιο σύνδεσμο κινητήρα. Ο συνδυασμός τους με τους αγωγούς ισχύος στο καλώδιο 6FX7002 εξαλείφει ένα ξεχωριστό βοηθητικό καλώδιο.

Ε2: Γιατί το καλώδιο τροφοδοσίας 1FN χρησιμοποιεί διαφορετική οικογένεια καλωδίων (6FX7002) από τα καλώδια περιστροφικού κινητήρα (6FX5002/6FX8002);

Οι γραμμικοί κινητήρες 1FN λειτουργούν διαφορετικά από τους περιστροφικούς σερβοκινητήρες με τρόπους που επηρεάζουν τις απαιτήσεις καλωδίων: το πρωτεύον τμήμα κινείται γραμμικά αντί να περιστρέφεται, το καλώδιο πρέπει να κάμπτεται με το κινούμενο κύριο τμήμα, η γεωμετρία του περιβλήματος του κινητήρα διαφέρει και το θερμικό και μηχανικό περιβάλλον δίπλα στη ράγα γραμμικού κινητήρα διαφέρει από εκείνο κοντά σε ένα περιστροφικό σώμα κινητήρα. Η σειρά 6FX7002 MOTION-CONNECT 700 έχει σχεδιαστεί ειδικά για αυτές τις συνθήκες λειτουργίας 1FN — η διεπαφή βύσματος (μέγεθος M40 1,5 για 1FN), το χρώμα του εξωτερικού περιβλήματος (πορτοκαλί RAL 2003 για οπτική αναγνώριση) και οι αξιολογήσεις ευελιξίας καλωδιακής γραμμής είναι όλα προσαρμοσμένα στην εγκατάσταση 1FN.

Ε3: Είναι το 6FX7002-5EA31-1AK0 συμβατό με το SINAMICS S120 ή μόνο με το SIMODRIVE 611;

Το καλώδιο 6FX7002-5EA31 χαρακτηρίζεται ειδικά "1FN to 611" — τα γυμνά καλώδια στο άκρο της μονάδας είναι επενδεδυμένα με μπλοκ ακροδεκτών SIMODRIVE 611. Για κινητήρες 1FN που είναι συνδεδεμένοι σε συστήματα μετάδοσης κίνησης SINAMICS S120, απαιτείται διαφορετικός τύπος καλωδίου από τη σειρά 6FX8002 ή ισοδύναμη σειρά συμβατή με SINAMICS. Επιβεβαιώστε από την τεκμηρίωση του συγκεκριμένου συστήματος μετάδοσης κίνησης ποια προδιαγραφή καλωδίου ισχύει.

Ε4: Πώς επηρεάζει το μήκος του καλωδίου των 9 μέτρων τη σχεδίαση του γραμμικού άξονα κινητήρα SIMODRIVE 611;

Το μήκος του καλωδίου επηρεάζει τη χωρητικότητα του καλωδίου (συνολική χωρητικότητα κατά 9 μέτρα), την αντίσταση (πτώση τάσης υπό ονομαστικό ρεύμα) και το βάρος και την ακαμψία του κινούμενου τμήματος του καλωδίου στη γραμμή καλωδίων. Όλα βρίσκονται εντός των κανονικών ορίων λειτουργίας για ένα καλώδιο 9m 6FX7002-5EA31. Για πολύ μεγάλες διαδρομές αξόνων όπου η δρομολόγηση καλωδιακής διαδρομής προσθέτει σημαντικό μήκος, η Siemens παρέχει μεγαλύτερες παραλλαγές καλωδίων — και για τους μεγαλύτερους άξονες, διατίθεται καλώδιο επέκτασης (σειρά 6FX7002-5EB) για την επέκταση του καλωδίου βάσης.
