ΚΑΛΩΔΙΟ ΣΗΜΑΤΟΣ 6FX5002-2EQ10-1BF0 6FX5 002-2EQ10-1BF0 6FX5OO2-2EQ1O-1BFO

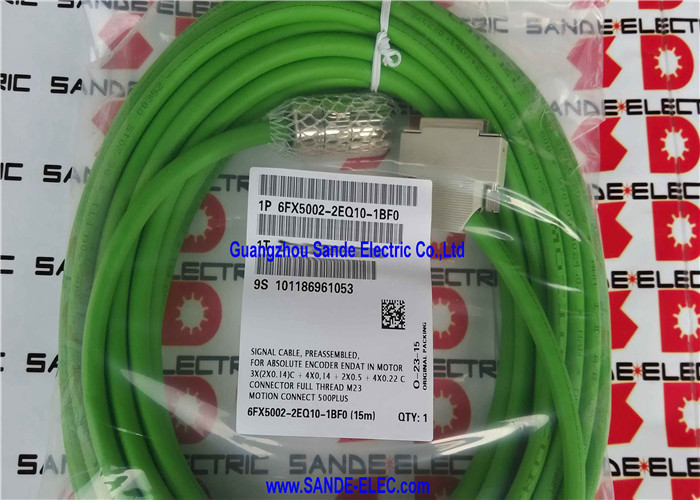

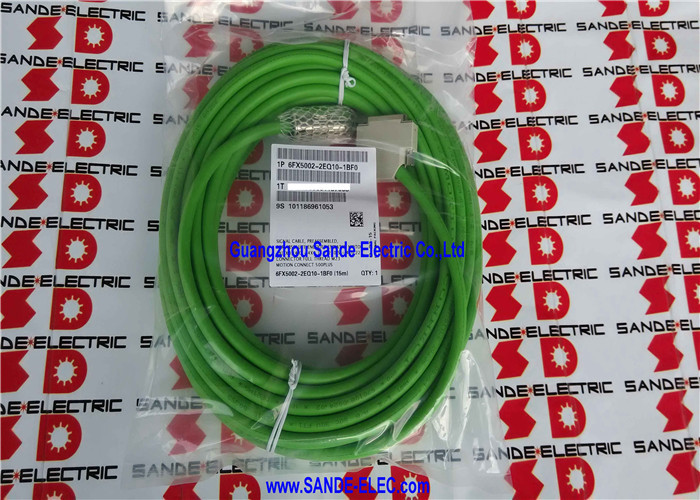

6FX5002-2EQ10-1BF0∙ Siemens Absolute Encoder Signal Cable 15m / M23 + 25-Pin Sub-D / MOTION-CONNECT 500 / 16 Οδηγούς / UL / CSA

Καλώδιο σήματος απόλυτου κωδικοποιητή σε 15m ̇ Σταθερές εγκαταστάσεις servo drive

The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interfaceΤο μήκος των 15 μέτρων εξυπηρετεί εγκαταστάσεις κίνησης μεσαίων αποστάσεων όπου ο κινητήρας εφοδιασμού βρίσκεται περίπου 12-15 μέτρα από το θάλαμο κίνησης μέσω σταθερής καθοδήγησης καλωδίων.

Η ονομασία MOTION-CONNECT 500 ορίζει ότι πρόκειται για καλώδιο Basic Line, σχεδιασμένο για στατική (σταθερή) ή κυρίως σταθερή εγκατάσταση, όχι για συνεχή υπηρεσία καλωδιακής γραμμής.Τα καλώδια MOTION-CONNECT 500 αποτελούν την οικονομικά αποδοτική επιλογή για τις εγκαταστάσεις σερβοεγκατάστασης όπου η διαδρομή του καλωδίου δεν υποβάλλεται σε επαναλαμβανόμενη κάμψη.

Βασικές προδιαγραφές

Απόλυτος κωδικοποιητής Τι συνδέει αυτό το καλώδιο

Ένας απόλυτος κωδικοποιητής που είναι ενσωματωμένος στον κινητήρα παρέχει πλήρεις πληροφορίες θέσης ∆ γωνία άξονα εντός μιας περιστροφής για τύπους με μία στροφή, συν συσσωρευμένο αριθμό στροφών για εκδόσεις με πολλές στροφές.Σε αντίθεση με τα πρόσθετα κωδικοποιητές που μετράνε τους παλμούς από ένα σημείο αναφοράς, ο απόλυτος κωδικοποιητής διατηρεί δεδομένα θέσης ακόμη και μετά από διακοπή παροχής ρεύματος.

Το καλώδιο 6FX5002-2EQ10 εξυπηρετεί τοΤελείωσε∆ιασύνδεση ∆εδομένο από τη Siemens πρωτόκολλο σειράς κωδικοποίησης υψηλής ταχύτητας για απόλυτους κωδικοποιητές ενσωματωμένους σε σεροκινητήρες SIMOTICS:

Διάδρομος σειριακής επικοινωνίας (3 × 2 × 0,14 mm2 ζεύγη):Το πρωτόκολλο EnDat μεταδίδει δεδομένα απόλυτης θέσης αμφίδρομα σε ζευγάρια διαφορικών σημάτων. Η κίνηση στέλνει παλμούς ρολογιού και εντολές.ο κωδικοποιητής ανταποκρίνεται με δεδομένα θέσης και διαγνωστικές πληροφορίες.

Εναλλακτικοί αγωγοί (4 × 0,14 mm2):Συμπληρωματικά σήματα και ειδικές γραμμές επικοινωνίας για τον εντοπισμό κωδικοποιητή, τη διάγνωση διαγνωστικών στοιχείων και την θερμική παρακολούθηση.

Διοδηγούς τροφοδοσίας (2 × 0,5 mm2):Η παροχή ενέργειας για τα ηλεκτρονικά του κωδικοποιητή εντός του κινητήρα ̇ ο κωδικοποιητής απαιτεί 5V συνεχούς ρεύματος σε χαμηλό ρεύμα, που τροφοδοτείται μέσω των αγωγών 0,5 mm2.

Διοδηγοί τροχιάς υψηλής ανάλυσης (4 × 0,23 mm2):Πρόσθετα κανάλια σήματος για ιχνηλάτη θέσης υψηλής ανάλυσης, παρέχοντας την πιο λεπτή γωνιακή ανάλυση πέραν της βασικής ανάλυσης του σειριακού καναλιού.

Εφαρμογές

SINAMICS S120 με SMC20 ή ενσωματωμένη διεπαφή κωδικοποιητή:Κέντρα επεξεργασίας CNC και βιομηχανικές τροφοδοτικές μονάδες που χρησιμοποιούν SINAMICS S120 με απόλυτη ανατροφοδότηση κωδικοποιητή για άμεση λειτουργία άξονα χωρίς καθοδήγηση ∙ δεν απαιτείται μετακίνηση σημείου αναφοράς κατά την εκκίνηση της μηχανής.

Σινουμέρικ CNC τροφοδοσίες άξονα:Σημεία εργαλειομηχανών που ελέγχονται από το SINUMERIK, όπου το καλώδιο μήκους 15 μέτρων από το κιβώτιο κίνησης στον κινητήρα ταιριάζει στη φυσική διάταξη του μηχανήματος.

Υψηλής ακρίβειας ελεγχόμενη τοποθέτηση:Σέρβο άξονες που απαιτούν απόλυτη διατήρηση της θέσης μέσω της απενεργοποίησης ο απόλυτος κωδικοποιητής εξαλείφει τις ακολουθίες εντοπισμού εκκίνησης, βελτιώνοντας τον χρόνο λειτουργίας της παραγωγής και την απόδοση της μηχανής.

Γενικές ερωτήσεις

Ε1: Ποια είναι η μέγιστη απόσταση διέλευσης καλωδιακής γραμμής MOTION-CONNECT 500 ̇ και πότε πρέπει να χρησιμοποιηθεί αντίθετα το 800PLUS;

Τα καλώδια MOTION-CONNECT 500 υποβάλλονται σε δοκιμή για το μήκος της γραμμής καλωδίων που διανύεται σε απόσταση έως 5 μέτρα.απαιτείται το ισοδύναμο MOTION-CONNECT 800PLUS Dynamic Line (6FX8002-2EQ10)Για στατικές ή αργά κινούμενες εγκαταστάσεις εντός του ορίου των 5 μέτρων, το MOTION-CONNECT 500 είναι κατάλληλο τόσο από τεχνική όσο και από εμπορική άποψη.

Ε2: Ποιο είναι το πλεονέκτημα της απόλυτης ανατροφοδότησης κωδικοποιητή έναντι του αυξητικού κωδικοποιητή για τους αξόνους servo CNC;

Ένας απόλυτος κωδικοποιητής διατηρεί τα δεδομένα θέσης του άξονα μέσω κύκλων ισχύος, ο κινητήρας SINAMICS γνωρίζει την ακριβή θέση του άξονα αμέσως μετά την ενεργοποίηση.που απαιτεί κίνηση στροφής αναφοράς πριν ο άξονας μπορεί να λειτουργεί σε λειτουργία ελέγχου θέσηςΟι άξονες απόλυτου κωδικοποιητή εξαλείφουν τον κύκλο εντοπισμού εκκίνησης, μειώνοντας το χρόνο εγκατάστασης της μηχανής, ιδιαίτερα πολύτιμο σε μηχανές πολλαπλών άξονων όπου όλοι οι άξονες πρέπει να είναι στο σπίτι πριν ξεκινήσει η παραγωγή.

Ε3: Ποια μονάδα διεπαφής κωδικοποιητή SINAMICS συνδέεται με καλώδια 6FX5002-2EQ10;

Ο 25-pin σύνδεσμος Sub-D συνδυάζεται με την είσοδο κωδικοποιητή της μονάδας αισθητήρα SINAMICS S120 SMC20.Εναλλακτικά, ορισμένες μονάδες κινητήρα SINAMICS S120 έχουν ενσωματωμένη είσοδο κωδικοποιητή που δέχεται την ίδια διεπαφή Sub-D 25 πινών.Επιβεβαιώστε από την τεκμηρίωση διαμόρφωσης υλικού SINAMICS S120 ποια ενότητα διεπαφής εφαρμόζεται για την συγκεκριμένη διαμόρφωση οχήματος.

Ε4: Μπορεί το 6FX5002-2EQ10-1BF0 (15m) να αντικαταστήσει ένα μικρότερο καλώδιο στην ίδια εγκατάσταση;

Μόνο αν το μεγαλύτερο καλώδιο μπορεί να διασταυρωθεί χωρίς να παραβιάζονται οι ελάχιστες απαιτήσεις ακτίνας κάμψης και χωρίς να δημιουργείται περιστροφικό υπερβολικό καλώδιο που δημιουργεί έναν βρόχο κεραίας EMC.Η επιλογή του σωστού μήκους καλωδίου για την εγκατάσταση είναι προτιμότερη από τη διαδρομή ενός μεγαλύτερου καλωδίου με υπερβολικόΕάν έχει ήδη εγκατασταθεί καλώδιο 15 μέτρων και χρειάζεται αντικατάσταση, επιβεβαιώστε ότι η διαδρομή εξακολουθεί να καλύπτει το μήκος των 15 μέτρων πριν από την παραγγελία.
