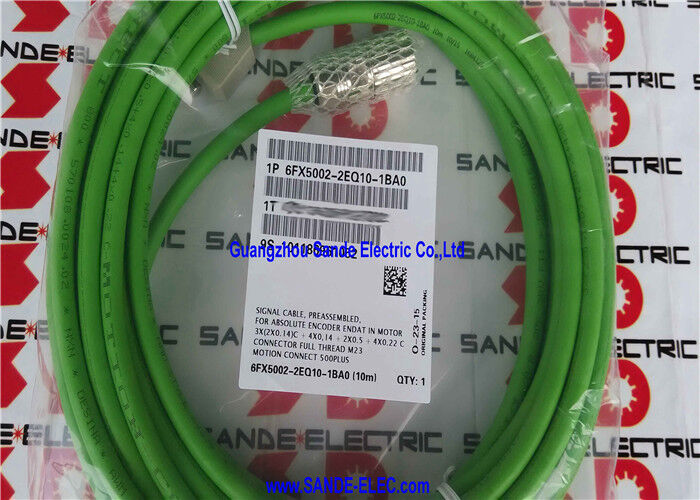

6FX5002-2EQ10-1BA0 | Καλώδιο σήματος Siemens Absolute Encoder — 10m / 30V / M23 + Sub-D / MOTION-CONNECT 500 / MC/HP GMC / SINAMICS

Καλώδιο απολύτου κωδικοποιητή τυπικού μήκους για συστήματα Servo SINAMICS

Το 6FX5002-2EQ10-1BA0 είναι το προσυναρμολογημένο καλώδιο σήματος απόλυτου κωδικοποιητή μήκους 10 μέτρων από τη σειρά MOTION-CONNECT 500 της Siemens — το πιο ευρέως χρησιμοποιούμενο μήκος σε αυτόν τον τύπο καλωδίου, καλύπτοντας την πλειονότητα των τυπικών αποστάσεων λειτουργίας καλωδίου πίνακα μετάδοσης κίνησης σε βιομηχανικές εφαρμογές σερβομηχανισμού. Το μήκος των 10 μέτρων ταιριάζει σε τυπικές εγκαταστάσεις εργαλειομηχανών CNC και βιομηχανικού αυτοματισμού, όπου τα ερμάρια κίνησης είναι τοποθετημένα σε τυπικές αποστάσεις διαχωρισμού από τους άξονες της μηχανής.

Καταχωρισμένο στην οικογένεια προϊόντων MC/HP - Cables GMC (Έλεγχος κίνησης / Υψηλής απόδοσης, γενικός έλεγχος κίνησης) της Siemens, το 6FX5002-2EQ10-1BA0 είναι το καθορισμένο καλώδιο κωδικοποιητή για το SINAMICS S120 και τα σχετικά συστήματα μετάδοσης κίνησης που χρησιμοποιούν SIMOTICS με δυνατότητα ρύθμισης απόλυτου κωδικοποιητή SIMOTICS.

Βασικές Προδιαγραφές

MC/HP GMC — Οικογένεια καλωδίων ελέγχου κίνησης

Το "MC/HP - Cables GMC" προσδιορίζει το 6FX5002-2EQ10-1BA0 στην οικογένεια προϊόντων Motion Control/High Performance καλωδίων της Siemens για General Motion Control:

MC/HP:Έλεγχος κίνησης / Υψηλής απόδοσης — η κατηγορία καλωδίων για κωδικοποιητές συστήματος μετάδοσης κίνησης SINAMICS και καλώδια σήματος.

GMC (Γενικός έλεγχος κίνησης):Η υπο-οικογένεια καλωδίων που καλύπτει τις πλατφόρμες SINAMICS S120, S110 και τις σχετικές πλατφόρμες ελέγχου κίνησης — που περιλαμβάνει καλώδια τροφοδοσίας και σήματος για το πλήρες σύστημα καλωδίων κίνησης-μοτέρ SINAMICS.

Εφαρμογές

Ανατροφοδότηση θέσης άμεσου άξονα SINAMICS S120:Κέντρα κατεργασίας CNC, κέντρα τόρνευσης και μηχανές λείανσης που χρησιμοποιούν SINAMICS S120 με κινητήρες SIMOTICS με απόλυτο κωδικοποιητή — άμεση θέση άξονα χωρίς υποδοχή κατά την εκκίνηση.

Περιβάλλοντα παραγωγής εργαλειομηχανών CNC:Εγκαταστάσεις CNC παραγωγής όπου η εξάλειψη των κύκλων εκκίνησης του άξονα εκκίνησης μειώνει τον μη παραγωγικό χρόνο της μηχανής — κάθε άξονας με απόλυτη ανάδραση κωδικοποιητή αποφεύγει τη διαδρομή αναφοράς του σε κάθε κύκλο ισχύος.

Βιομηχανικός αυτοματισμός τοποθέτησης σερβομηχανισμού:Ελεγχόμενη από SINAMICS τοποθέτηση σερβομηχανισμού σε αυτοματοποιημένη συναρμολόγηση, χειρισμό υλικών και αυτοματισμό ακριβείας — όπου η διατήρηση της απόλυτης θέσης μέσω συμβάντων απενεργοποίησης απλοποιεί τη διαχείριση κατάστασης του ελεγκτή.

Μετασκευές εργαλειομηχανών:Αντικατάσταση καλωδίων απολύτου κωδικοποιητή σε μηχανήματα που υποβάλλονται σε αναβάθμιση συστήματος κίνησης SINAMICS ή κωδικοποιητή — το μήκος των 10 μέτρων καλύπτει την πλειονότητα των τυπικών διαδρομών καλωδίων άξονα εργαλειομηχανών CNC.

FAQ

Ε1: Γιατί το καλώδιο κωδικοποιητή 6FX5002-2EQ10 έχει περισσότερους αγωγούς από ένα καλώδιο ανάλυσης;

Ένας αναλυτής (3 ζεύγη σήματος + παροχή = 8 αγωγοί) είναι μια αναλογική συσκευή που απαιτεί μόνο διέγερση και ημιτονοειδή/συνημιτονοειδή κανάλια. Ένας απόλυτος κωδικοποιητής με διεπαφή EnDat είναι μια ψηφιακή συσκευή που επικοινωνεί ένα σειριακό πρωτόκολλο — που απαιτεί αποκλειστικό ρολόι, δεδομένα και ενεργοποίηση ζευγών σημάτων παράλληλα με αναλογικά κομμάτια υψηλής ανάλυσης και παροχή κωδικοποιητή. Η πρόσθετη λειτουργία απαιτεί πρόσθετους αγωγούς, με αποτέλεσμα τη σχεδίαση 16 αγωγών του καλωδίου EQ10 έναντι 12 αγωγών σε απλούστερα καλώδια κωδικοποιητή.

Ε2: Πώς διαφέρουν τα 10m (6FX5002-2EQ10-1BA0) και τα 15m (6FX5002-2EQ10-1BF0) στην εφαρμογή;

Και τα δύο καλώδια είναι πανομοιότυπα στις προδιαγραφές — ίδιοι αγωγοί, διάμετρος, σύνδεσμοι και συμμόρφωση με τα πρότυπα. Το μήκος είναι η μόνη διαφορά: 10 μέτρα για διαδρομές με καλώδιο εντός 10 μέτρων, 15 μέτρα για διαδρομές μεταξύ 10 και 15 μέτρων. Μετρήστε την πραγματική διαδρομή δρομολόγησης και επιλέξτε το κατάλληλο μήκος. Η χρήση καλωδίου 15 μέτρων όπου τα 10 μέτρα είναι επαρκή, δημιουργείται περίσσεια καλωδίου που πρέπει να διαχειριστεί στην εγκατάσταση.

Ε3: Ποιο είναι το μέγιστο μήκος καλωδίου για την ανάδραση κωδικοποιητή EnDat στα συστήματα SINAMICS;

Η τεκμηρίωση SINAMICS S120 SMC20 καθορίζει το μέγιστο μήκος καλωδίου κωδικοποιητή για κωδικοποιητές απολύτων EnDat. Το EnDat είναι ένα πρωτόκολλο σύγχρονου ρολογιού — σε μεγαλύτερα μήκη καλωδίου, η καθυστέρηση της γραμμής μετάδοσης και η χωρητικότητα του καλωδίου επηρεάζουν τα περιθώρια χρονισμού. Η Siemens καθορίζει το μέγιστο μήκος καλωδίου για να εξασφαλίσει αξιόπιστη μετάδοση δεδομένων. Και οι δύο παραλλαγές των 10 μέτρων και των 15 μέτρων είναι εντός των τυπικών προδιαγραφών μέγιστου μήκους. επιβεβαιώστε για συγκεκριμένους ρυθμούς ρολογιού EnDat από την τεκμηρίωση SMC20.

Ε4: Είναι το 6FX5002-2EQ10-1BA0 συμβατό με κωδικοποιητές απολύτων SSI καθώς και με το EnDat;

Η κατασκευή καλωδίου 6FX5002-2EQ10 (πλήθος αγωγών, θωράκιση και σύνδεσμος) έχει σχεδιαστεί για τη διεπαφή κωδικοποιητή απολύτων (EnDat) που είναι ειδική για κινητήρες SIMOTICS με ενσωματωμένους κωδικοποιητές απολύτων. Οι κωδικοποιητές SSI χρησιμοποιούν διαφορετικό πρωτόκολλο διασύνδεσης και ενδέχεται να έχουν διαφορετικές εκχωρήσεις ακίδων — το καλώδιο 2EQ10 δεν είναι αυτόματα συμβατό με τύπους κωδικοποιητών SSI. Για συνδέσεις κωδικοποιητή SSI, επιβεβαιώστε από την τεκμηρίωση διασύνδεσης του συγκεκριμένου κωδικοποιητή ποιος τύπος καλωδίου MOTION-CONNECT ισχύει.
