Καλώδιο σήματος 6FX5002-2CA31-1BA0 6FX5 002-2CA31-1BA0 6FX5OO2-2CA31-1BAO

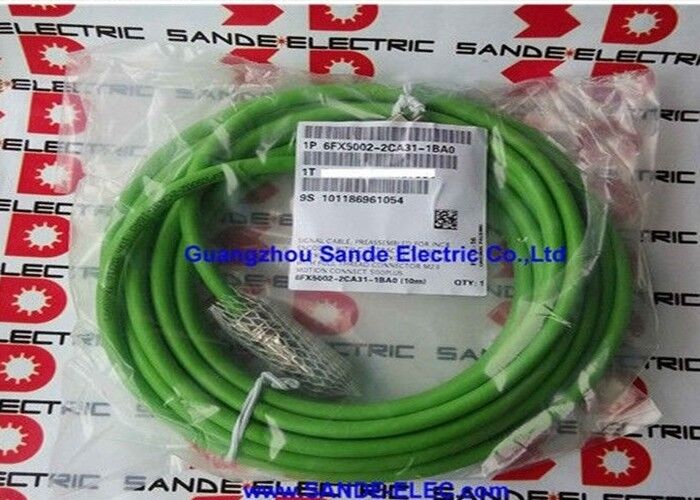

6FX5002-2CA31-1BA0 | Καλώδιο σήματος Siemens — Σήμα τάσης αυξητικού κωδικοποιητή + πίστες C/D / 10 m / MOTION-CONNECT 500 / MC/HP GMC

Καλώδιο κωδικοποιητή σήματος τάσης με ίχνη C/D — Τι διακρίνει το 6FX5002-2CA31

Το 6FX5002-2CA31-1BA0 φέρει έναν συγκεκριμένο συνδυασμό σημάτων ανάδρασης κωδικοποιητή: σήματα ημιτονοειδούς τάσης (1Vpp) για τις κύριες διαδρομές αυξητικής θέσης συν σήματα μεταγωγής C/D από τα πρόσθετα στρώματα τροχιάς του κωδικοποιητή κινητήρα. Αυτό το καλώδιο είναι το MOTION-CONNECT 500 Basic Line ισοδύναμο του 6FX8002-2CA31 — που φέρει πανομοιότυπους τύπους σημάτων σε μια κατασκευή καλωδίου στατικής εγκατάστασης (μη δυναμική).

Στο χαρτοφυλάκιο καλωδίων σερβο-κωδικοποιητή της Siemens, η ονομασία "σήμα τάσης" προσδιορίζει τον τύπο εξόδου του κωδικοποιητή ως ημιτονοειδή αναλογικό (συνήθως 1V από κορυφή σε κορυφή) — διαφορετικό από τους κωδικοποιητές "τρέχοντος σήματος" (τετράγωνο κύμα HTL/TTL) που χρησιμοποιούν διαφορετικά καλώδια. Οι κωδικοποιητές σήματος τάσης προσφέρουν υψηλότερη ατρωσία θορύβου και μεγαλύτερο δυναμικό παρεμβολής σε υψηλότερες συχνότητες σήματος από τους κωδικοποιητές TTL.

Βασικές Προδιαγραφές

6FX5002-2CA31 vs 6FX8002-2CA31 — Επιλέγοντας τη σωστή σειρά

Και οι δύο φέρουν πανομοιότυπους τύπους σήματος — Αύξουσα κωδικοποίηση σήματος τάσης με ίχνη C/D, με την ίδια διαμόρφωση αγωγού και συνδέσμους. Η διαφορά είναι η κατασκευή και η εφαρμογή του καλωδίου:

6FX5002-2CA31 (αυτό το καλώδιο):MOTION-CONNECT 500 Basic Line — στατικές ή αργά κινούμενες εγκαταστάσεις, καλωδιακή διαδρομή που διασχίζει έως και 5 μέτρα. Οικονομική επιλογή για σταθερή δρομολόγηση.

6FX8002-2CA31:MOTION-CONNECT 800PLUS Dynamic Line — συνεχής υπηρεσία καλωδιακής διαδρομής έως και 50 μέτρα απόστασης διέλευσης, εξωτερικό περίβλημα PUR, βελτιωμένη αντίσταση λαδιού. Απαιτείται για εφαρμογές δυναμικής καλωδιακής διαδρομής.

Εφαρμογές

Σερβο άξονες SINAMICS S120 — στατική δρομολόγηση καλωδίων:Κέντρα κατεργασίας CNC, κέντρα τόρνευσης και μηχανές λείανσης με σταθερές διαδρομές καλωδίων μεταξύ του πίνακα μετάδοσης κίνησης και του κινητήρα — όπου το MOTION-CONNECT 500 Basic Line είναι η κατάλληλη και οικονομικά αποδοτική επιλογή.

Τοποθέτηση σερβομηχανισμού υψηλής ακρίβειας:Σερβο άξονες που χρησιμοποιούν κωδικοποιητές σήματος τάσης 1Vpp για ανάλυση λεπτής θέσης — το ημιτονοειδές σήμα επιτρέπει υψηλή παρεμβολή σε κάθε περίοδο κωδικοποιητή.

Μετασκευή εργαλειομηχανών CNC:Αντικατάσταση καλωδίων ανάδρασης κωδικοποιητή για μηχανήματα που υπόκεινται σε επισκευή ή αναβάθμιση συστήματος μετάδοσης κίνησης — όπου η δρομολόγηση σταθερής εγκατάστασης δεν απαιτεί δυνατότητα διαδρομής καλωδίου Dynamic Line.

Δίσκοι βιομηχανικού αυτοματισμού:Συστήματα σερβοτοποθέτησης που βασίζονται σε SINAMICS σε αυτοματοποιημένα μηχανήματα με σταθερή δρομολόγηση καλωδίων μεταξύ θέσεων τοποθέτησης ντουλαπιού και κινητήρα.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του 6FX5002-2CA31 (σήμα τάσης) και του 6FX5002-2EQ10 (κωδικοποιητής απόλυτης);

Το 6FX5002-2CA31 φέρει αναλογικά σήματα ημιτονοειδούς (1Vpp) επαυξητικού κωδικοποιητή με ίχνη εναλλαγής C/D — χρησιμοποιείται με οπτικούς ή μαγνητικούς αυξητικούς κωδικοποιητές που παράγουν ημιτονοειδή έξοδο. Το 6FX5002-2EQ10 μεταφέρει σήματα κωδικοποιητή απόλυτων EnDat — χρησιμοποιείται με ψηφιακούς κωδικοποιητές απολύτων που μεταδίδουν δεδομένα θέσης σειριακά. Ο εγκατεστημένος τύπος κωδικοποιητή του κινητήρα καθορίζει ποιο καλώδιο απαιτείται.

Ε2: Πώς διαφέρει το καλώδιο κομματιού C/D από ένα τυπικό καλώδιο στοιχειώδους κωδικοποιητή χωρίς ίχνη C/D;

Ένα τυπικό κλιμακωτό καλώδιο (π.χ. 6FX5002-2CA12) μεταφέρει μόνο τα ημιτονοειδή σήματα ABR — για κινητήρες όπου η μεταγωγή αντιμετωπίζεται από ξεχωριστό αισθητήρα Hall ή η μονάδα δίσκου εκτελεί μια διαδικασία εύρεσης πόλου κατά την εκκίνηση. Το 6FX5002-2CA31 με ίχνη C/D προσθέτει την ομάδα αγωγών 4×0,22 mm² για τα ημιτονοειδή κανάλια μεταγωγής C και D — για κινητήρες όπου το συγκρότημα κωδικοποιητή ενσωματώνει πληροφορίες στοιχειώδους θέσης και μεταγωγής σε μία συσκευή. Αυτό εξαλείφει την ακολουθία εύρεσης πόλων εκκίνησης.

Ε3: Μπορεί το 6FX5002-2CA31-1BA0 να χρησιμοποιηθεί σε καλωδιακή γραμμή εάν η διαδρομή άξονα είναι μικρότερη από 5 μέτρα;

Ναι — Το MOTION-CONNECT 500 έχει χαρακτηριστεί για χρήση καλωδιακής διαδρομής με αποστάσεις έως και 5 μέτρα σύμφωνα με την προδιαγραφή MOTION-CONNECT. Για διαδρομή άξονα εντός αυτού του ορίου, το 6FX5002-2CA31-1BA0 μπορεί να εγκατασταθεί σε καλωδιακή γραμμή. Για διαδρομή άξονα άνω των 5 μέτρων, απαιτείται η παραλλαγή 6FX8002-2CA31 Dynamic Line.

Ε4: Γιατί το 6FX5002-2CA31-1BA0 έχει διάμετρο 9,9 mm όταν το καλώδιο του αναλυτή (6FX5002-2CF02) είναι 9,2 mm;

Το 6FX5002-2CA31 φέρει 16 αγωγούς (συμπεριλαμβανομένων αγωγών C/D 4×0,22 mm²) έναντι 12 αγωγών στο καλώδιο του αναλυτή. Η πρόσθετη δέσμη αγωγών αυξάνει τη διατομή του καλωδίου και την εξωτερική διάμετρο. Η διαφορά 0,7 mm (9,9 έναντι 9,2 mm) πρέπει να λαμβάνεται υπόψη στους υπολογισμούς πλήρωσης του δίσκου καλωδίων και στις προδιαγραφές πλάτους διαδρομής καλωδίου κατά τη δρομολόγηση και των δύο τύπων στο ίδιο κανάλι.
