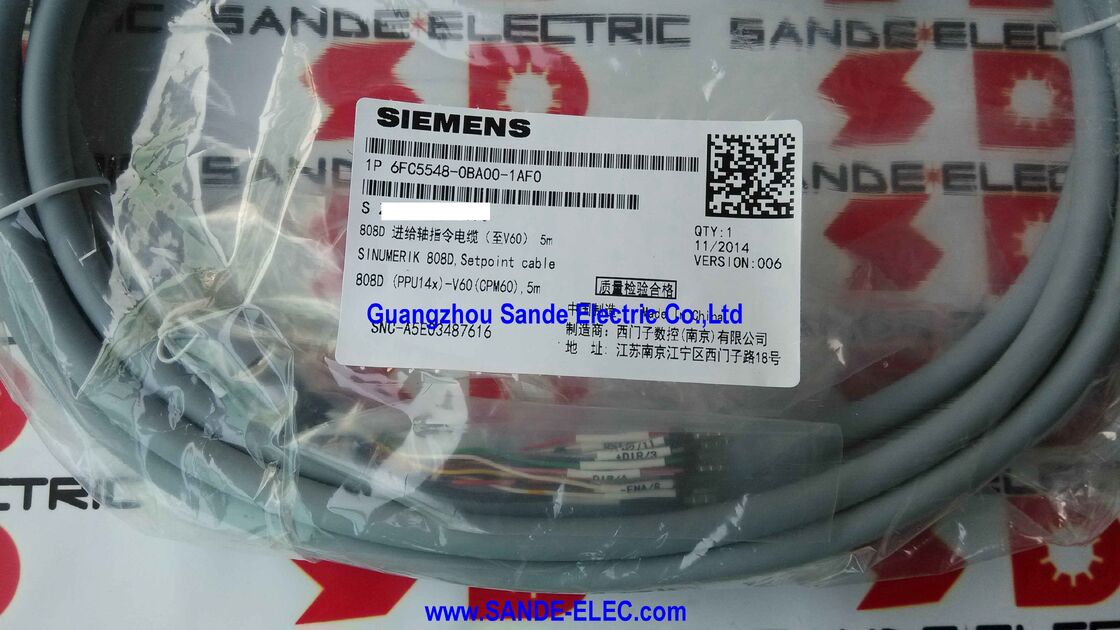

6FC5548-0BA00-1AF0 | Καλώδιο σημείου ρύθμισης Siemens SINUMERIK 808D — 5m / PPU14X έως CPM60 / Άξονας τροφοδοσίας SINAMICS V60 / MOTION-CONNECT

Καλώδιο σημείου ρύθμισης άξονα τροφοδοσίας για SINUMERIK 808D και SINAMICS V60

Το 6FC5548-0BA00-1AF0 είναι το καλώδιο σημείου ρύθμισης του άξονα τροφοδοσίας 5 μέτρων που συνδέει τη μονάδα SINUMERIK 808D PPU14X (Μονάδα επεξεργασίας πίνακα, παραλλαγή 14x) με τη μονάδα ελεγχόμενης ισχύος SINAMICS V60 CPM60.1 — η μονάδα μετάδοσης κίνησης τροφοδοτεί το εργαλειομηχανή NCax. Αυτό το καλώδιο αποτελεί τη σύνδεση εντολών και ανάδρασης μεταξύ του εγκεφάλου CNC 808D και του σερβομηχανισμού V60, επιτρέποντας τον έλεγχο θέσης κλειστού βρόχου των αξόνων στροφής, φρεζαρίσματος και λείανσης.

Η διεπαφή PPU14X-to-CPM60.1 είναι η θεμελιώδης σύνδεση υλικού σε κάθε εργαλειομηχανή SINUMERIK 808D που είναι κατασκευασμένη γύρω από την πλατφόρμα σερβομηχανών SINAMICS V60 — χωρίς το καλώδιο σημείου ρύθμισης, δεν υπάρχει επικοινωνία εντολών μεταξύ CNC και μονάδας δίσκου.

Βασικές πληροφορίες προϊόντος

Αρχιτεκτονική εργαλειομηχανών SINUMERIK 808D

Το 6FC5548-0BA00-1AF0 καταλαμβάνει μια καθορισμένη θέση στη σύνδεση συστήματος 808D:

Διαμόρφωση τόρνευσης:Ένας τόρνος CNC δύο αξόνων απαιτεί δύο καλώδια σημείου ρύθμισης (ένα ανά άξονα — X και Z) συν το καλώδιο σημείου ρύθμισης του άξονα. Κάθε 6FC5548-0BA00-1AF0 συνδέει μία έξοδο άξονα PPU14X σε μία μονάδα δίσκου CPM60.1.

Διαμόρφωση φρέζας:Μια μηχανή φρέζας CNC τριών αξόνων απαιτεί τρία καλώδια σημείου ρύθμισης (X, Y, Z) συν τη σύνδεση του άξονα. Κάθε καλώδιο συνδέει ανεξάρτητα τον άξονά του.

Η ενσωματωμένη αρχιτεκτονική του 808D — μονή PPU, μεμονωμένο V60 CPM60.1 ανά άξονα, καλώδια σημείου ρύθμισης MOTION-CONNECT — έχει σχεδιαστεί για άμεση θέση σε λειτουργία: κάθε καλώδιο είναι προ-τερματισμένο για απευθείας σύνδεση βύσματος μεταξύ ταιριασμένων εξαρτημάτων PPU και V60.

Εφαρμογές

Τόρνευση SINUMERIK 808D:Τόρνοι CNC που χρησιμοποιούν μονάδες SINAMICS V60 για τους άξονες X (cross-slide) και Z (φορέας) — κάθε άξονας απαιτεί ένα καλώδιο ονομαστικής τιμής 6FC5548-0BA00-1AF0.

Φρέζες SINUMERIK 808D:Κέντρα κατεργασίας CNC με άξονες X, Y, Z με SINAMICS V60 που χρησιμοποιούν τον ίδιο τύπο καλωδίου ανά άξονα.

Παραγωγή μηχανών CNC OEM:Κατασκευαστές εργαλειομηχανών κατασκευάζουν νέες μηχανές SINUMERIK 808D — το καλώδιο σημείου ρύθμισης είναι ένα τυπικό εξάρτημα BOM για κάθε μηχάνημα με ελεγκτή PPU14X.

Συντήρηση συστήματος κίνησης 808D:Αντικατάσταση καλωδίων σημείου ρύθμισης για εγκατεστημένα μηχανήματα SINUMERIK 808D — όταν το αρχικό καλώδιο παρουσιάσει σφάλμα ή καταστραφεί κατά τη διάρκεια εργασιών συντήρησης.

FAQ

Ε1: Πόσα καλώδια 6FC5548-0BA00-1AF0 απαιτεί μια εργαλειομηχανή SINUMERIK 808D;

Ένα καλώδιο ανά άξονα τροφοδοσίας CNC — μια μηχανή τόρνευσης 2 αξόνων χρειάζεται δύο, μια φρέζα 3 αξόνων χρειάζεται τρία. Κάθε καλώδιο συνδέει μία έξοδο άξονα PPU14X σε μία μονάδα δίσκου SINAMICS V60 CPM60.1. Το σημείο ρύθμισης του άξονα (6FC5548-0BA05) είναι ένα ξεχωριστό καλώδιο που παραγγέλνεται επιπλέον εάν το μηχάνημα διαθέτει κίνηση άξονα CNC.

Ε2: Τι συμβαίνει με τον έλεγχο θέσης άξονα εάν το καλώδιο σημείου ρύθμισης 6FC5548-0BA00-1AF0 αποτύχει;

Ένα αποτυχημένο καλώδιο σημείου ρύθμισης σπάει τη διαδρομή εντολής ταχύτητας μεταξύ της PPU και της μονάδας V60. Ο επηρεαζόμενος άξονας χάνει τον έλεγχο της ταχύτητας — το SINUMERIK 808D δημιουργεί έναν συναγερμό σφάλματος επικοινωνίας μονάδας δίσκου για αυτόν τον άξονα και ο άξονας δεν θα ανταποκρίνεται στις εντολές θέσης. Το μηχάνημα ενεργοποιεί ένα σταμάτημα ασφαλείας (σερβομηχανισμός που επιτρέπει την αφαίρεση σε όλους τους άξονες) για να αποτρέψει την ανεξέλεγκτη κίνηση.

Ε3: Είναι το 6FC5548-0BA00-1AF0 συμβατό με το SINAMICS V70 ή μόνο με το V60;

Η σειρά 6FC5548-0BA00 καθορίζεται για το SINAMICS V60 CPM60.1 — την αρχική οικογένεια κίνησης άξονα τροφοδοσίας 808D. Το SINAMICS V70 (το σύστημα μετάδοσης κίνησης που χρησιμοποιείται με το SINUMERIK 808D ADVANCED) χρησιμοποιεί διαφορετικό τύπο καλωδίου σημείου ρύθμισης (σειρά 6FC5548-0BA20). Επιβεβαιώστε ποια πλατφόρμα κίνησης έχει εγκατασταθεί πριν παραγγείλετε το καλώδιο αντικατάστασης.

Ε4: Ποιες προφυλάξεις ισχύουν κατά την αντικατάσταση του 6FC5548-0BA00-1AF0 σε ενεργό μηχάνημα;

Οι μονάδες PPU 808D και V60 πρέπει να είναι πλήρως απενεργοποιημένες πριν αποσυνδέσετε ή επανασυνδέσετε τα καλώδια σημείου ρύθμισης. Οι υποδοχές διασύνδεσης μεταφέρουν τόσο τάσεις σήματος όσο και λογική ισχύ — η σύνδεση ή η αποσύνδεση υπό τροφοδοσία μπορεί να βλάψει τα κυκλώματα διασύνδεσης του άξονα της PPU ή τη βαθμίδα εισόδου του V60. Απενεργοποιήστε το σύστημα, αφήστε τους πυκνωτές να αποφορτιστούν και, στη συνέχεια, αλλάξτε το καλώδιο πριν ενεργοποιήσετε το εφεδρικό ρεύμα και επαληθεύσετε τη λειτουργία του άξονα.
